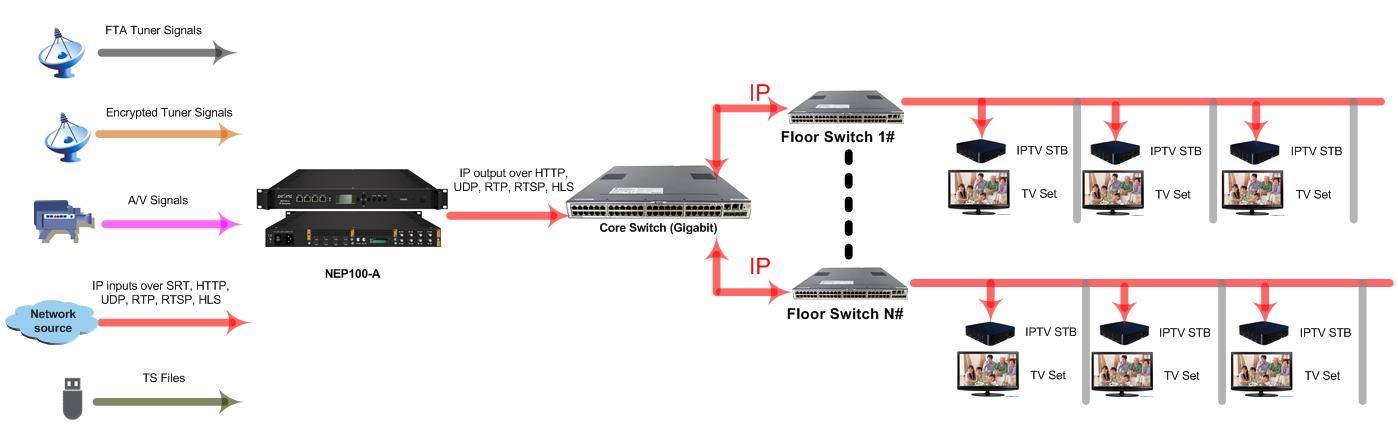

Esempio di applicazione: Sistema IPTV come server
Tomleequan

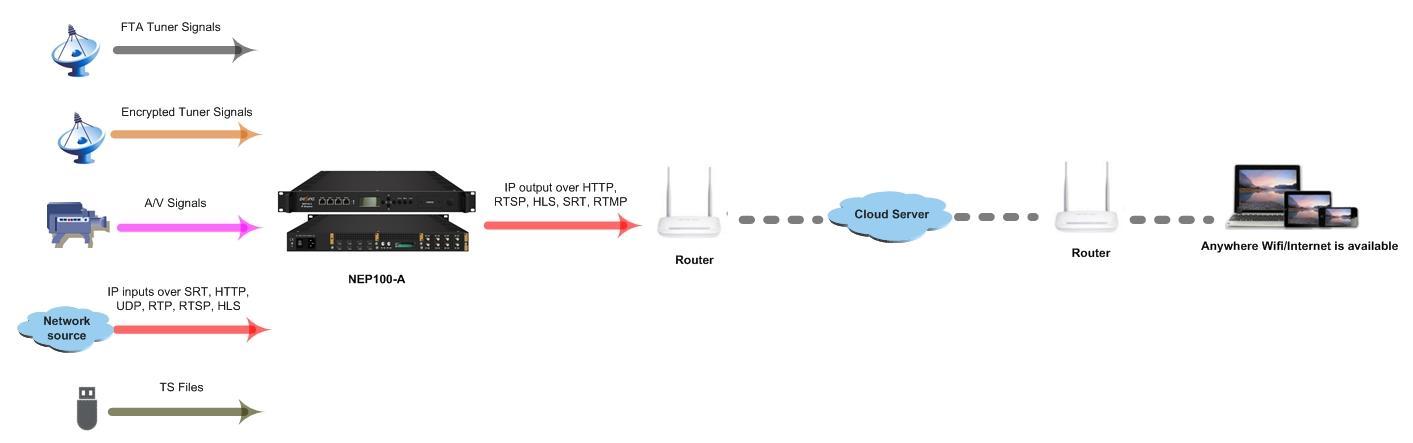

Conversione del protocollo come streamer
Schema

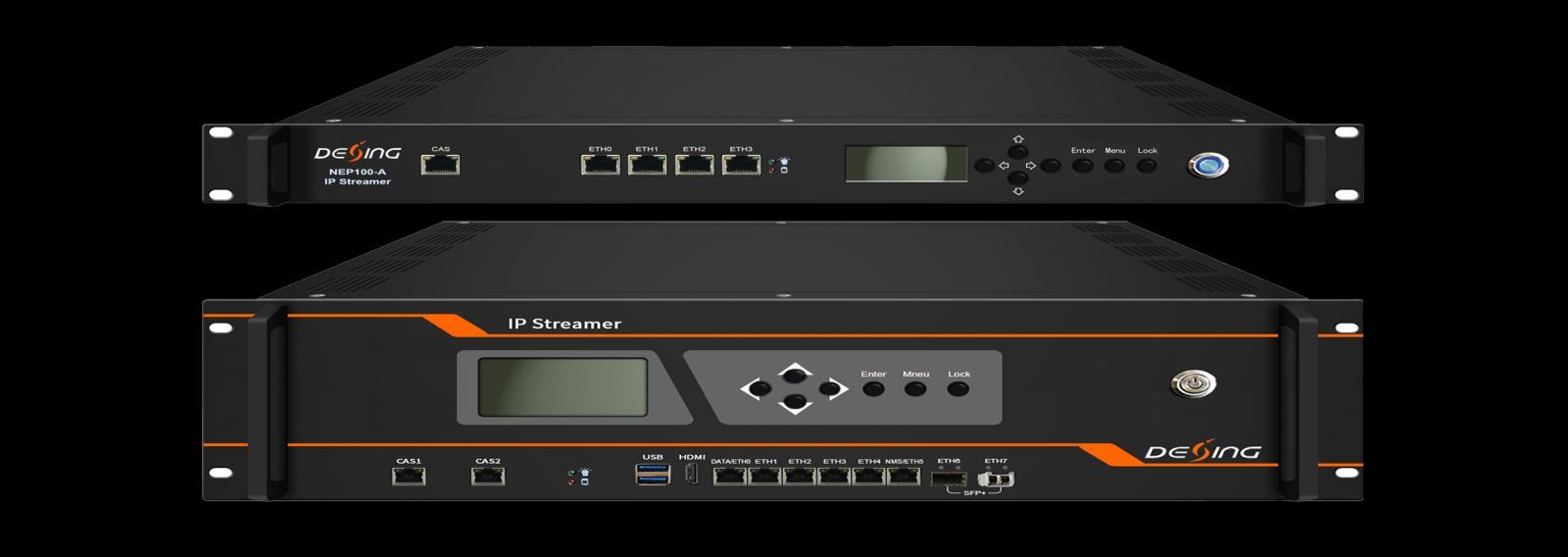

NEP100-A è un dispositivo 1U (o 3U) modulare flessibile con le caratteristiche di Encoder/Receiver, IP Gateway e IPTV Server per l'applicazione di conversione di protocollo e l'applicazione di sistema IPTV.
Supporta un massimo di 3 (o 6) schede streamer collegabili incorporate, come scheda encoder e scheda sintonizzatore per ricevere i segnali HDMI e segnali sintonizzatore ecc. Può anche convertire i flussi IP di input dai moduli incorporati e porte Ethernet tramite protocollo SRT, HTTP, UDP, RTP, RTSP, HLS e file TS nei flussi IP di output tramite protocollo SRT, HTTP, UDP, RTP, RTSP, HLS e RTMP. È anche integrato con il software di gestione IPTV Dexin e le schede Streamer per renderlo ideale in un sistema IPTV, come hotel, ospedale e comunità.
Caratteristiche principali
* Codificatore/Ricevitore, Gateway IP e Server IPTV in un unico dispositivo
* 2 Web GUI separate, una per le schede e il gateway, l'altra per il server IPTV
* Supporta il caricamento di file TS direttamente nell'interfaccia utente Web per trasmettere i tuoi canali
* Supporta la funzione di inter-taglio di un programma live, un file TS e un'immagine
* Supporta la funzione anti-jitter IP per i flussi IP esterni
* Supporta il download di Dexin IPTV APK direttamente nella GUI Web
* Controllo password multilivello per la sicurezza del tuo sistema
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
* Pulsante LCD/chiave per il controllo delle impostazioni di rete

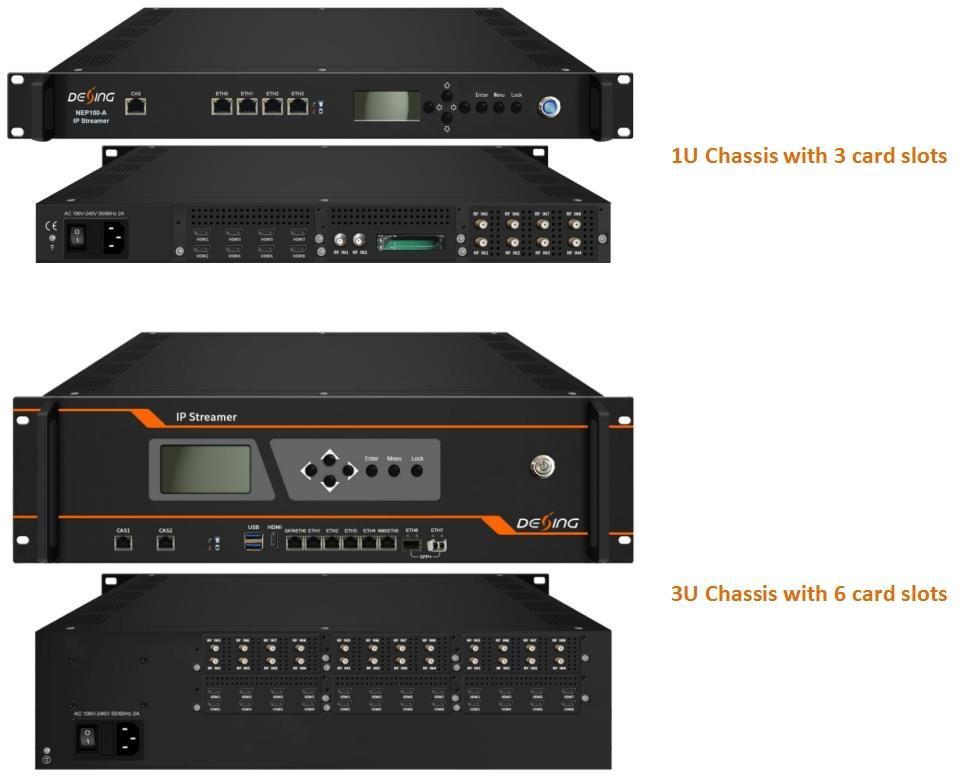

* Design modulare, massimo 3 (o 6) schede integrate, un'opzione flessibile in base all'applicazione effettiva

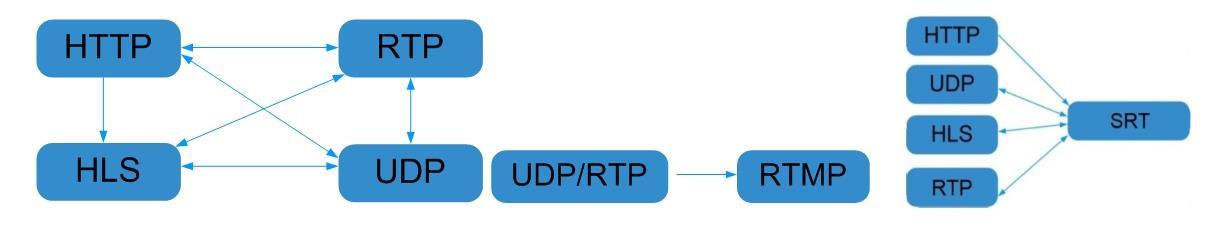

Conversione del protocollo IP (esempio)
Specifiche
Input IP tramite ETH 1 e 2, porte GE su SRT, HTTP, UDP (SPTS), RTP (SPTS), RTSP (su UDP, payload: mpeg TS) e HLS
Per il modello 1U
Ingresso
Input IP tramite porte ETH 1-4 GE e 6-7 porte
SFP+ su SRT, HTTP, UDP (SPTS), RTP (SPTS), RTSP (su UDP, payload: mpeg TS) e HLS
Caricamento file TS tramite gestione Web
Per il modello 3U
Scheda encoder e scheda sintonizzatore ecc. (fare riferimento alle specifiche dettagliate della scheda di seguito)
Uscita IP Output IP tramite ETH0, porta GE su SRT, HTTP (Unicast), UDP (SPTS, Multicast), RTP, RTSP, HLS e RTMP (la sorgente del programma deve essere H.264 e codifica AAC)
Tempo di commutazione canale con DEXIN' STB: HTTP (1-3s), HLS (0,4-0,7s)
È strettamente correlato al bitrate del programma e al tipo di protocollo ecc. per il numero massimo di programmi coinvolti nella conversione del protocollo, e l'applicazione effettiva prevarrà con un utilizzo massimo della CPU dell'80% (fare riferimento ai dati di test per riferimento alla fine delle specifiche)
Sistema
È strettamente correlato al bitrate del programma e al tipo di protocollo ecc. per il numero massimo di terminali accessibili nell'applicazione IPTV dell'STB/Android TV installato con Dexin IPTV APK, e l'applicazione effettiva prevarrà con un utilizzo massimo della CPU dell'80% (fare riferimento ai dati di prova per riferimento alla fine delle specifiche)
Funzionalità IPTV: canale live, VOD, introduzione all'hotel, ristorazione, servizio alberghiero, introduzione allo scenario, APP, aggiunta di didascalie scorrevoli, parole di benvenuto, immagini, pubblicità, video, musica ecc. (le funzionalità sono applicabili solo all'applicazione IP out nell'STB/Android TV installata con Dexin IPTV APK)
Emissione (LxPxA)
Generale
Gestione
482 mm × 464 mm × 44 mm (modello 1U)
482 mm × 493 mm × 133 mm (modello 3U)
2 Web GUI separate (una per schede e gateway, l'altra per server IPTV) tramite ETH3 (modello 3U tramite ETH5)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Temperatura
Alimentazione elettrica
0~45℃ (funzionamento), -20~80℃ (stoccaggio)
AC100V±10%, 50/60Hz o AC 220V±10%, 50/60Hz
Specifiche delle schede disponibili (altre schede disponibili in seguito per lo sviluppo)

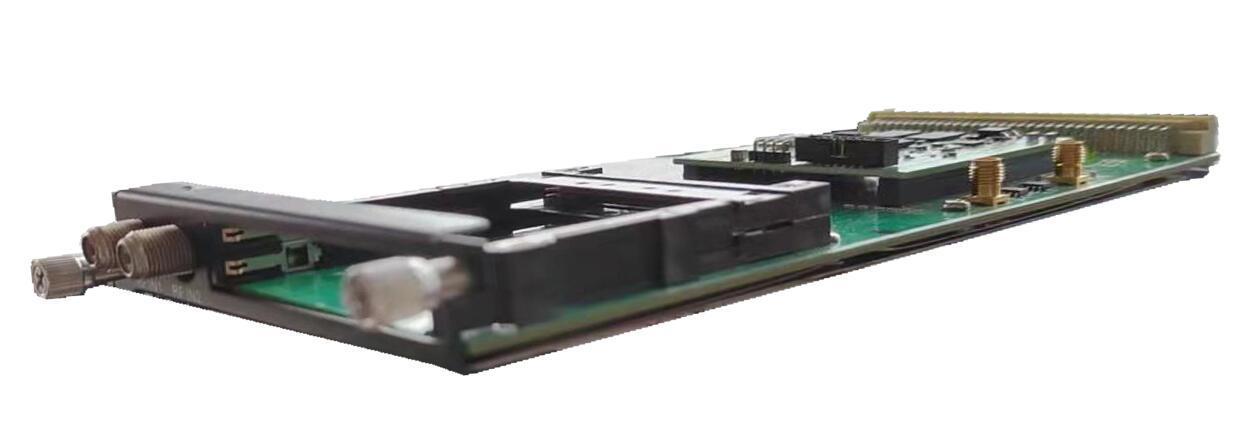

Scheda di decodifica del sintonizzatore DX902A 2
Trasmetti in streaming:
2 Ingresso sintonizzatore, tipo F, Trasmetti in streaming: 16 Uscita SPTS su UDP/RTP
DVB-CI:
2 slot di interfaccia comune indipendenti
Standard:
Italiano:
Digitale terrestre
Frequenza di ingresso: 950-2150 MHz
Velocità di trasmissione: QPSK 1~45Msps
Intensità del segnale: -65~ -25dBm
Demodulazione FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Digitale terrestre (DVB-S2)
Frequenza di ingresso: 950-2150 MHz
Velocità di trasmissione: QPSK/8PSK 1~45Msps
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
16APSK 1~45 Msps
32APSK1~32 Msps
Demodulazione FEC: 1/2, 2/3, 3/4,5/6,7/8, 4/5,5/6,8/9, 9/10
Digitale terrestre
Frequenza di ingresso: 950-2150 MHz
Velocità di trasmissione dei simboli: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40Msps
Demodulazione FEC:
Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Supporta la funzione Diseqc
Multiplazione:
Massima rimappatura PID: 256 pid di uscita
Funzione: rimappatura PID (automatica o manuale), regolazione PCR accurata, generazione automatica della tabella PSI/SI
Decifrare:
Quantità CAM/CI: 2
Modalità BISS: Modalità 1, Modalità E; 32 tasti BISS
DX942A Scheda di Descrambling a 4 frequenze
Trasmetti in streaming: 4 frequenze di ingresso (ogni RF in interfaccia per il blocco di 2 frequenze), tipo F, Trasmetti in streaming: 16 Uscita SPTS su UDP/RTP
DVB-CI:
2 slot di interfaccia comune indipendenti
Standard: DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T commutabile
Standard: DVB-C (J.83 A/C); J.83B
Frequenza di ingresso: 60 MHz ~ 890 MHz
Velocità di trasmissione: 1000~9000Ksps
Costellazione: 16/32/64/128/256 QAM; 64/256 QAM per J.83B
Standard: DVB-T/T2
Frequenza in ingresso: 60 MHz ~ 890 MHz
Larghezza di banda: larghezza di banda 5/6/7/8M
PLP supportato per DVB-T2
Norma: ISDB-T
Frequenza di ingresso: 60-890 MHz
Multiplazione:
Massima rimappatura PID: 256 pid di uscita
Funzione: rimappatura PID (automatica o manuale), generazione automatica della tabella PSI/SI
Decifrare:
Quantità CAM/CI: 2
Modalità BISS: Modalità 1, Modalità E; 32 tasti BISS
Scheda codificatrice HDMI DX228S 8
Ingresso: 8*HDMI (4 HDMI disponibili)
Uscita: 8*SPTS (4 SPTS se 4 HDMI) uscita su UDP/RTP/RTSP, Unicast/Multicast
Codifica video:
Formato video: MPEG-4 AVC/H.264
Risoluzione di input: 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i,1280×720_60P, 1280×720_50P, 720×576_50i, 720×480_60i,
Risoluzione di uscita: 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Struttura GOP: IP…P (adeguamento del frame P, senza frame B)
Bit-rate video: 1 Mbps~13 Mbps per canale
Controllo della velocità: CBR/VBR
Codifica audio:
Formato audio: MPEG1 Layer II, LC-AAC, HE-AAC e AC3 Pass through, supporta la regolazione del guadagno audio
Frequenza di campionamento: 48 KHz
Bit-rate audio:
MPEG-1 Livello 2: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
LC-AAC: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
HE-AAC: 48/56/64/80/96/112/128 kbps
Supporta l'inserimento di logo, didascalia, codice QR
Scheda codificatrice HDMI DX228S-V2 8
Ingresso: 8*HDMI (4 HDMI disponibili)
Uscita: 8*SPTS (4 SPTS se 4 HDMI) uscita su UDP/RTP/RTSP, Unicast/Multicast
Codifica video:
Formato video: HEVC/H.265, MPEG-4 AVC/H.264
Risoluzione di input: 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i,1280×720_60P, 1280×720_50P, 720×576_50i, 720×480_60i,
Risoluzione di uscita: 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Struttura GOP: IP…P (adeguamento del frame P, senza frame B)
Bit-rate video: 1 Mbps~13 Mbps per canale
Controllo della velocità: CBR/VBR
Codifica audio:
Formato audio: MPEG1 Layer II, LC-AAC, HE-AAC e AC3 Pass through, supporta la regolazione del guadagno audio
Frequenza di campionamento: 48 KHz
Bit-rate audio:
MPEG-1 Livello 2: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
LC-AAC: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
HE-AAC: 48/56/64/80/96/112/128 kbps
Supporta l'inserimento di logo, didascalia, codice QR

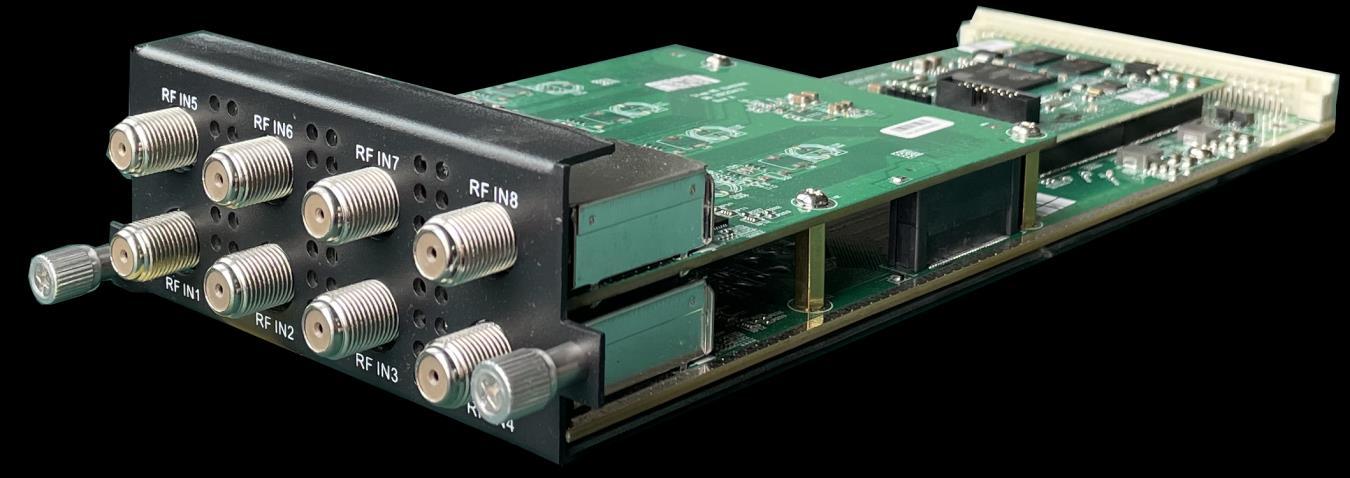

Scheda sintonizzatore DVB-S/S2/S2X FTA DX908 8
Ingresso streaming: 8 Ingresso sintonizzatore, tipo F, Streaming in uscita: 512 SPTS in uscita su UDP/RTP/RTSP, Unicast/Multicast Ingresso sintonizzatore: DVB-S/S2/S2X
Velocità di trasmissione: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
Frequenza di ingresso: 950-2150 MHz
Costellazione DVB-S: QPSK
Demodulazione FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Costellazione DVB-S2: QPSK/8PSK/16APSK/32APSK
Demodulazione FEC:
Italiano: QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Costellazione DVB-S2X: QPSK/8PSK/8APSK/16APSK/32APSK
Demodulazione FEC:
Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9, 9/10
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Supporta la funzione Diseqc
Multiplazione:
Tomleequan
Massima rimappatura PID: 256 pid di uscita
Funzione: rimappatura PID (automatica o manuale), regolazione PCR accurata, generazione automatica della tabella PSI/SI
Decifrare:
Modalità BISS: Modalità 1, Modalità E; fino a 120 Mbps, 32 chiavi BISS
Scheda sintonizzatore multimodale DX928 8 FTA DVB-C/T/T2/ISDB-T
Ingresso streaming: 8 ingressi sintonizzatore, tipo F
Streaming in uscita: 512 SPTS in uscita su UDP/RTP/RTSP, Unicast/Multicast
Ingresso sintonizzatore: DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T commutabile
Standard: DVB-C (J.83 A/C); J.83B
Frequenza di ingresso: 60 MHz ~ 890 MHz
Velocità di trasmissione: 1000~9000Ksps
Costellazione: 16/32/64/128/256 QAM; 64/256 QAM per J.83B
Standard: DVB-T/T2
Frequenza in ingresso: 60 MHz ~ 890 MHz
Larghezza di banda: larghezza di banda 5/6/7/8M
Indice PLP: 0~255 per DVB-T2
Norma: ISDB-T
Frequenza di ingresso: 60-890 MHz
Multiplazione:
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Massima rimappatura PID: 256 pid di uscita
Funzione: rimappatura PID (automatica o manuale), generazione automatica della tabella PSI/SI
Decifrare:
Modalità BISS: Modalità 1, Modalità E; fino a 120 Mbps, 32 chiavi BISS
Dati di prova per riferimento (modello 1U:
Conversione del protocollo Programmi Velocità
Da
Da
Da
Dati di prova di riferimento (modello 3U):
Conversione del protocollo Programmi Velocità in bit Terminali Utilizzo della CPU
Da
