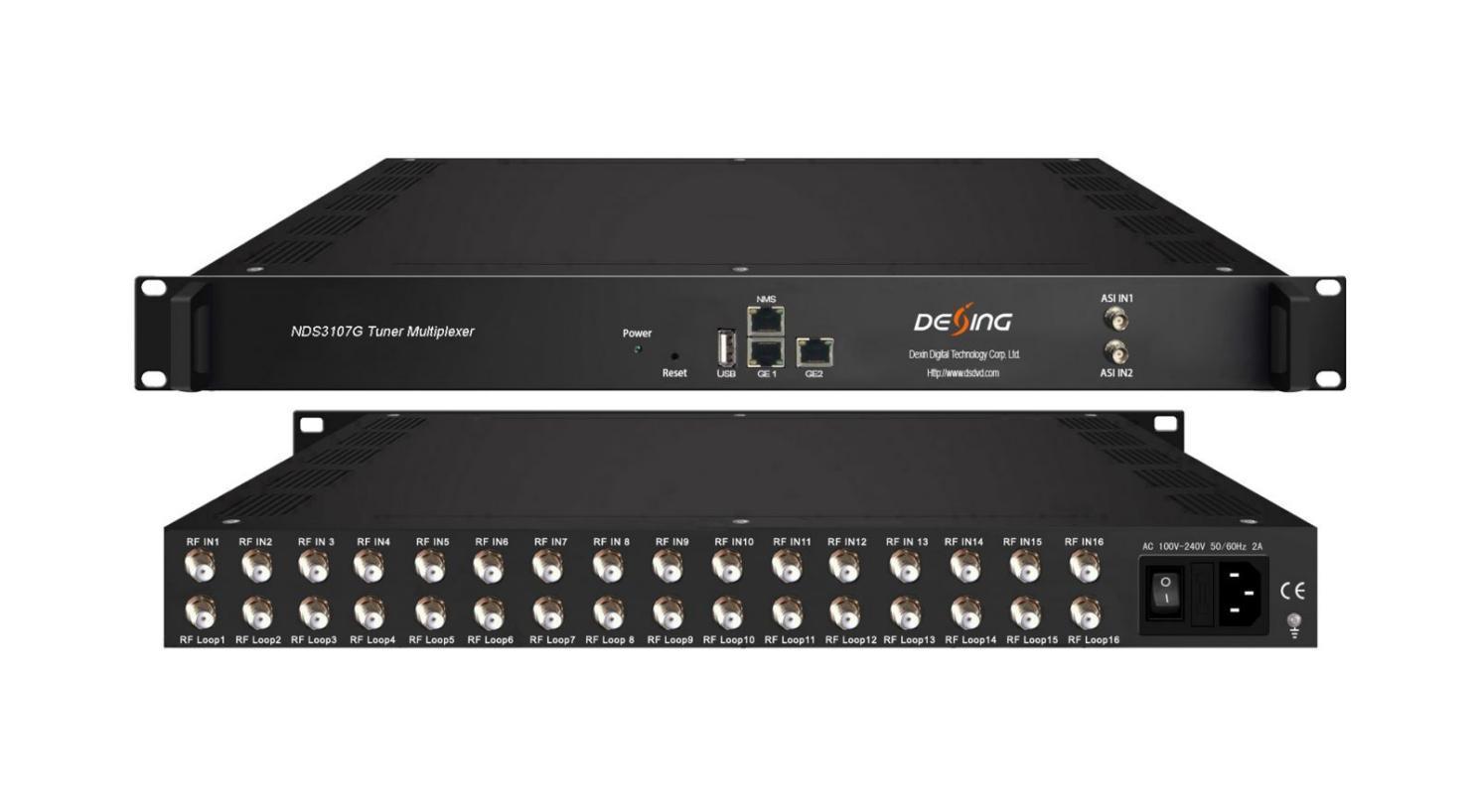

Sintonizador multiplexor NDS3107G
Describir
El multiplexor de entrada de sintonizador NDS3107G es el último dispositivo de demodulación y multiplexación para sistemas de cabecera de transmisión de TV digital con salida TS a través del puerto IP. Puede multiplexar hasta 16 canales de sintonizador y 2 entradas ASI a IP (MPTS). Este multiplexor tiene las funciones de soporte de generación automática de información PSI/SI, reasignación de PID y filtrado de servicios.
La función BISS incorporada descodifica cuidadosamente los programas de entrada del sintonizador. En conclusión, su alta integración y diseño rentable hacen que este dispositivo sea ampliamente utilizado en el sistema de transmisión de CATV.
Características principales
* Admite 16 FTA DVB-S/S2/S2X (DVB-C, DVB-T/(T), ISDB-T, ATSC opcional), 2 entradas ASI
* Admite descifrado BISS y la velocidad de bits de cada canal no puede superar los 80 Mbps
* Admite la función DisEqc
* 4 salidas IP (MPTS) sobre protocolo UDP, RTP/RTSP
* Salida reflejada 2 GE, hasta 850 Mbps
* Admite filtrado PID y reasignación
* Admite reconstrucción y edición de PSI/SI
* Admite la función “Filtro PKT nulo”
* Soporte para operación web
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227

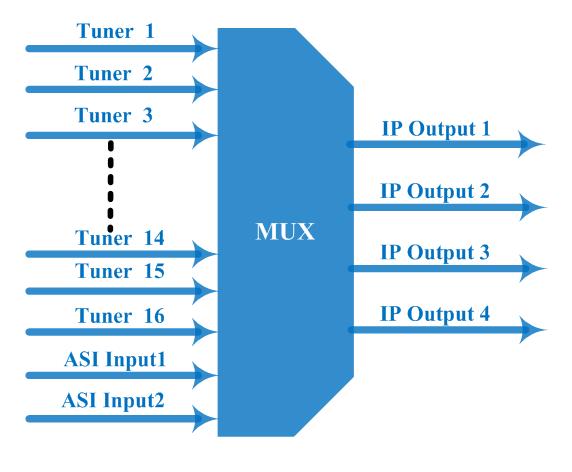

Principio de funcionamiento
Presupuesto
Aporte
Sección del sintonizador
Entrada de 16 sintonizadores (DVB-C, DVB-T/(T), ISDBT, S/S2/S2X, ATSC opcional), tipo F 2 entradas ASI, interfaz BNC
Frecuencia de entrada 30 ~ 1000 MHz
DVB-C
DVB-T/(T)
Versión 1
DVB-S
Estándar J.83A (DVB-C), J.83B, J.83C
Constelación 16/32/64/128/256 AMQ
Frecuencia de entrada 30 ~ 1000 MHz
Ancho de banda 6/7/8 meses
Frecuencia de entrada 950 ~ 2150 MHz
Velocidad de símbolos 1~45 Msps
Comisión 1/2, 2/3, 3/4, 5/6, 7/8
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Versión 2 (Nuevo)
DVB-S2
Económica para Europa (CEE)
Constelación QPSK
Intensidad de la señal - 65 ~ -25 dBm
Tasa de bits de entrada máxima ≤120 Mbps
Frecuencia de entrada 950 ~ 2150 MHz
Velocidad de símbolos 1~45 Msps
Comisión
Económica para Europa (CEE) 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constelación QPSK, 8PSK
Tasa de bits de entrada máxima ≤120 Mbps
Frecuencia de entrada 950 ~ 2150 MHz
Velocidad de símbolos 0,5 ~ 45 Msps
Intensidad de la señal - 65- -25dBm
DVB-S
Comisión
Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8
Constelación QPSK
Tasa de bits de entrada máxima ≤120 Mbps
Frecuencia de entrada 950 ~ 2150 MHz
Velocidad de símbolos
DVB-S2
Comisión
Económica para Europa (CEE)
QPSK/8PSK/16APSK: 0,5 ~ 45 Msps
32APSK: 0,5 ~ 40 Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Constelación QPSK, 8PSK, 16APSK, 32APSK
Tasa de bits de ≤120 Mbps
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Re-multiplex
Identificador PID
Descifrado de BISS
Producción
Sistema
entrada máxima
Frecuencia de entrada 950 ~ 2150 MHz
Velocidad de símbolos
DVB-S2X
ISDB-T
ASC-Asociación de Sociedades Anónimas
Comisión
Económica para Europa (CEE)
QPSK/8PSK/16APSK: 0,5 ~ 45 Msps
8APSK/32APSK: 0,5~40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2 L, 8/15 L, 5/9 L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 15/11, 7/9
Constelación QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Tasa de bits de entrada máxima ≤120 Mbps
Frecuencia de entrada 30 ~ 1000 MHz
Frecuencia de entrada 50 MHz ~ 960 MHz
Ancho de banda 6M
Constelación 8VSB
Remapeo de PID
Ajuste preciso de PCR
Generación automática de tablas PSI/SI
Rango de salida 0x0000—0x1FFF
PID transparente
Cualquier PID transparente y mapeable alcanzable
Cantidad de PID de salida por entrada 128
Modo 1, Modo E (hasta 850 Mbps) (descodificación de programas individuales)
Salida de 4 IP (MPTS) sobre protocolo UDP y RTP/RTSP a través del puerto GE1 y GE2, Unicast y Multicast
Gestión remota
Gestión de servidores web
Idioma Inglés
Mejora
USB, gestión web
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Misceláneas
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Dimensión
482 mm × 410 mm × 44 mm (ancho × largo × alto)
Peso aproximado 3,5 kilos
Ambiente 0~45℃(trabajo);-20~80℃(almacenamiento)
Requisitos de potencia 100~240 V CA, 50/60 Hz
Consumo de energía 20 W
Opciones de entrada del sintonizador:
8 sintonizadores DVB-C + 8 sintonizadores ATSC
8 sintonizadores DVB-S2/S2X + 8 sintonizadores DVB-(T)
8 sintonizadores DVB-S2/S2X + 8 sintonizadores ISDB-T
16 sintonizadores DVB-S/S2/S2X/DVB-C/(T)/ISDB-T/ATSC
