Die Produktion wurde vorübergehend eingestellt und der Termin für die Wiederaufnahme der Produktion steht noch nicht fest.
Demodulationsmodul = 2*RF/Loop-Ausgang + 2*CAM + 2*Smartcard
Produkteinführung
DS356X Series SD IRD ist das All-in-One-Gerät von DEXIN, das Demodulation, Entschlüsselung und Dekodierung (DVB-C, T/(T), ISDBT, S/S2/S2X optional) in einem Gehäuse integriert, um HF-Signale in einen analogen Videoausgang (CVBS) umzuwandeln. Es handelt sich um ein 1-HE-Gehäuse, das 2 Tuner-Eingänge unterstützt. Die beiden mitgelieferten CAMs/CIs können die Programmeingaben aus verschlüsseltem RF, ASI und IP entschlüsseln. Das CAM benötigt KEINE unansehnlichen externen Netzkabel, Kabel oder zusätzliche Fernbedienungen.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Außerdem ist die BISS-Funktion integriert, um Programme von jedem Eingang zu entschlüsseln.
Sein steckbares Strukturdesign erleichtert den Modulwechsel (Demodulator oder Decoder) nach Bedarf erheblich.
Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, ist die NDS356X-Serie außerdem mit 1 ASI-Eingang und einem Ausgang mit 2 ASI-Ausgangsports und einem IP-Port ausgestattet.
Hauptmerkmale
* Demodulation + Descrambler + Decoder-Module in einer Box
* 2 Tuner-Eingänge (DVB-C, T/(T), ISDBT, S/S2/S2X optional)
* 1 ASI- und 1 IP-Eingang (UDP) für Re-Mux
* Ein CAM kann mehrere Programme von Tunern/ASI/IP entschlüsseln
* Separater 2*CVBS(4*CVBS optional) Videoausgang
* IP (1 MPTS & 8 SPTS) über UDP und RTP/RTSP-Ausgang; ASI-Ausgang
* Unterstützt maximal 128 PID-Mappings pro Eingang
* Steckbare und austauschbare Demodulator- und Decodermodule
* Unterstützt BISS-Entschlüsselung (bis zu 120 Mbit/s)
* LCD-Display, Fernbedienung und Firmware, Web-NMS-Verwaltung
* Updates über das Web
* Beste Qualität und bahnbrechender Preis

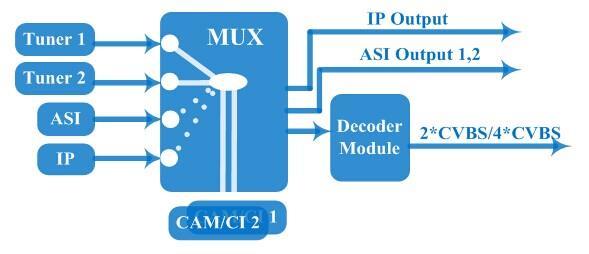

Prinzipdiagramm
Technische Spezifikationen
Eingang
Tuner-Sekt ion
2 * Tuner (DVB-C, T/(T), ISDBT, S/S2/S2X optional), F-Typ 1*ASI-Eingang für Re-Mux, BNC-Schnittstelle 1*IP-Eingang für Re-Mux (UDP)
Multi-Mode-Tun er umschaltbar (Neu) DVB-C
Eingangsfrequenz 60 ~890 MHz Standard J.83A, J.83C J.83B Konstellation 16/32/64/128/256 64/256 QAM
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Version 1
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
QAM
Eingangsfrequenz 60 ~890 MHz
DVB-T/(T)
ISDB-T
DVB-S
Bandbreite 6/7/8 M
Eingangsfrequenz 60 ~890 MHz
Eingangsfrequenz 950~2150MHz
Symbolrate 1 bis 45 Msps
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Konstellation QPSK
Signalstärke 65 ~ 25 dBm
Maximale
Eingangsbitrate ≤120 Mbit/s
Eingangsfrequenz 950~2150MHz
Symbolrate 1 bis 45 Msps
FEC
DVB-S2
Version 2 (Neu)
DVB-S
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK
Maximale
Eingangsbitrate ≤120 Mbit/s
Eingangsfrequenz 950~2150MHz
Symbolrate 0,5 bis 45 Msps
Signalstärke 65 25 dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Konstellation QPSK
Maximale
Eingangsbitrate ≤160 Mbit/s
Eingangsfrequenz 950~2150MHz
Symbolrate
DVB-S2
DVB-S2X
FEC
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
32APSK: 0,5–40 Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK, 16APSK, 32APSK
Maximale
Eingangsbitrate ≤160 Mbit/s
Eingangsfrequenz 950~2150MHz
Symbolrate
QPSK/8PSK /16APSK: 0,5 bis 45
Msps
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Entschlüsselung
8APSK: 0,5~40Msps
32APSK: 0,5~40Msps FEC
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Konstellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Maximale Eingangsbitrate ≤160 Mbit/s
CAM/CI-Menge 2
NUR-Modus
Modus 1, Modus E (bis zu 120 Mbit/s)
IP (1*MPTS & 8*SPTS) raus über UDP, RTP/RTSP.
100Base-T-Ethernet-Schnittstelle (Unicast/Multicast)
2×ASI gespiegelt, BNC-Schnittstelle
2 * CVBS optional
Videoschnittstelle: 2xCVBS (RCA)
Ausgabe
Ausdekodieren
4 * CVBS optional
Audioschnittstelle: 2xStereo/4xMono (Cinch)
Auflösung: PAL 576i, NTSC 480i
Videodekodierung: MPEG-2, MPEG-4 AVC/H.264 (optional)
Audio-Dekodierung: MPEG 1 Layer II
System
Verschiedenes
Ausdekodieren
Tomleequan
Videoschnittstelle: 4xCVBS (RCA)
Audioschnittstelle: 4xStereo/8xMono (Cinch)
Auflösung: PAL 576i, NTSC 480i
Videodekodierung: MPEG-2, MPEG-4 AVC/H.264
Audio-Dekodierung: MPEG 1 Layer II
Lokale Schnittstelle LCD + Bedientasten
Fernverwaltung Webserver-Verwaltung
Sprache Englisch
Aktualisierung USB, Webverwaltung
Dimension 482*300*44,5 mm (B×L×H)
Ungefähres Gewicht 3,5 kg
Umfeld 0–45 °C (Arbeit); -20–80 °C (Lagerung)
Stromversorgung 100–240 V Wechselstrom, 50/60 Hz
Stromverbrauch 20 W

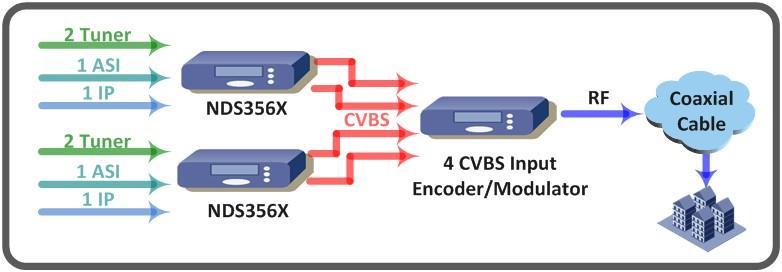

Beispiel für eine Systemverbindung
Bestellanleitung
NDS356X, „X“ sollte als unterschiedliche Ziffern interpretiert werden, die Tuner unterschiedlichen Standards anzeigen.
* NDS3561 DVB-C SD IRD
* NDS3564 DVB-(T) SD IRD
* NDS3565 DVB-S/S2 SD IRD
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Mehrere Dekodierkarten sind optional:

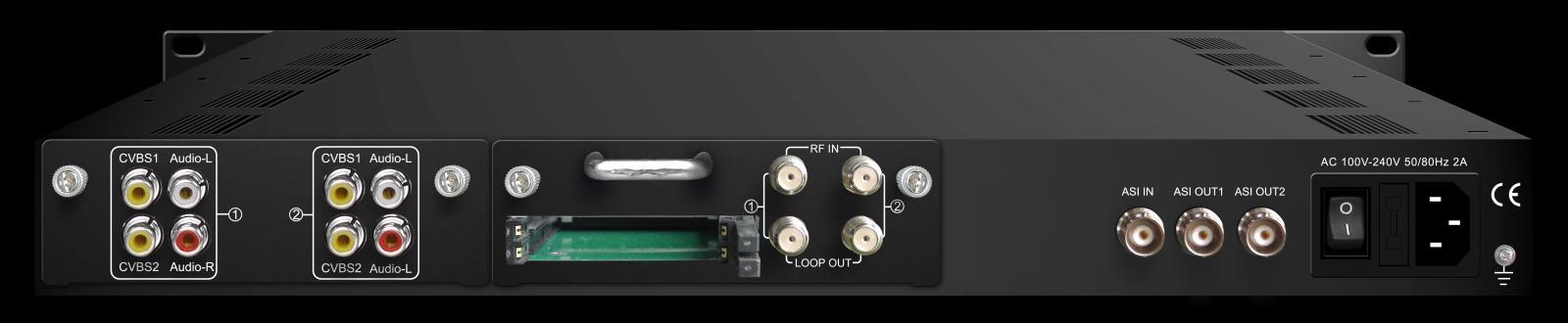

Option 1: 2 A/V-Ausgänge (MPEG-2-Dekodierung) – NDS356X
Option 2: 2 A/V-Ausgänge (MPEG-2- und MPEG-4-Dekodierung) – NDS356X-A

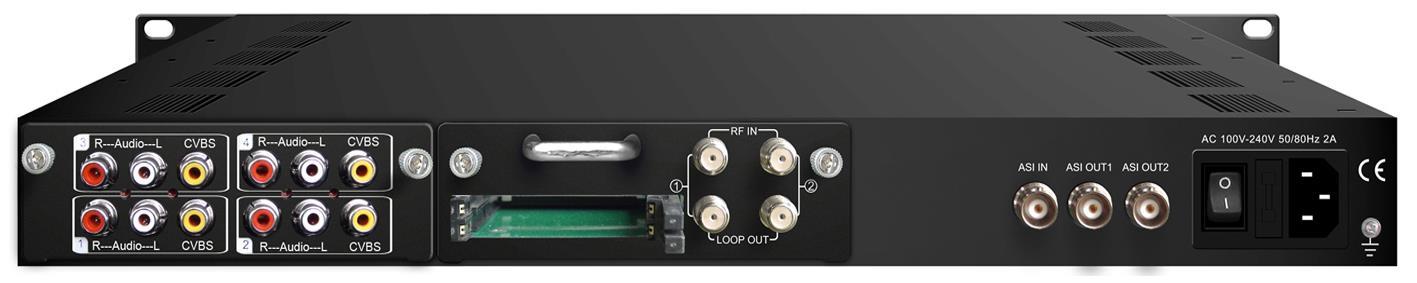

Option 3: 4 A/V-Ausgänge (MPEG-2- und MPEG-4-Dekodierung) – NDS356X-C
