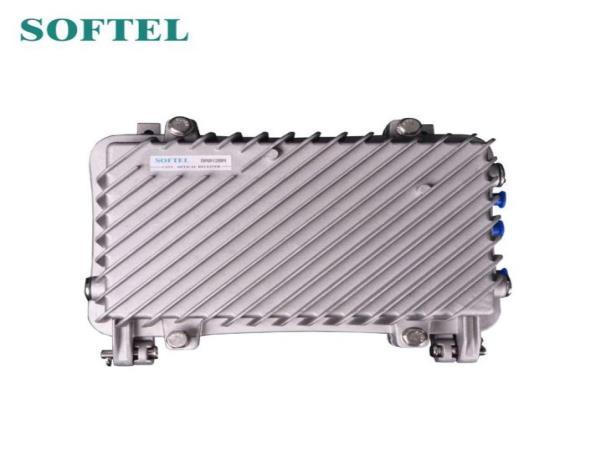

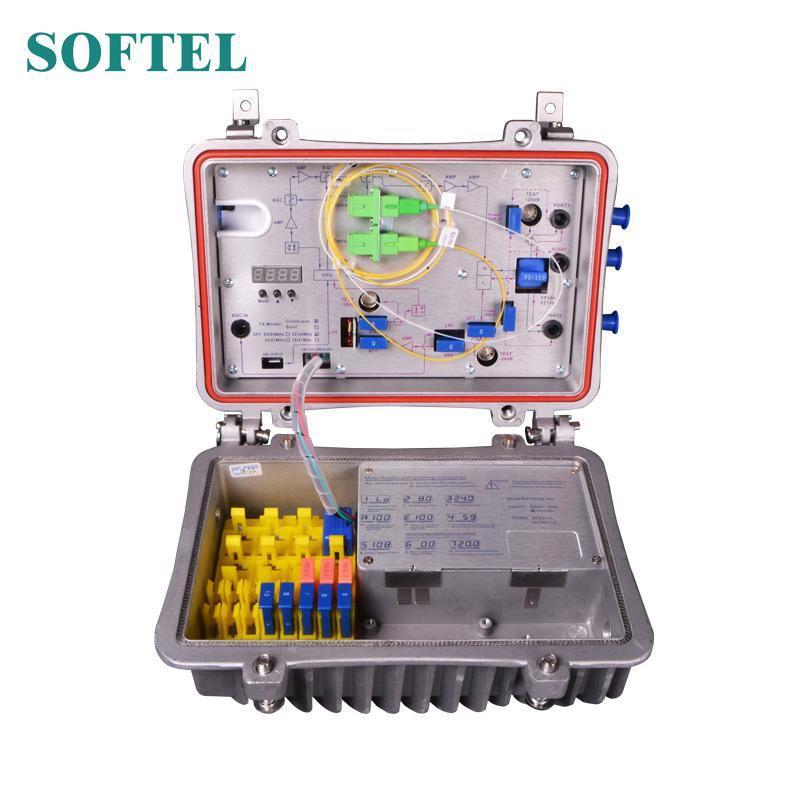

Ricevitore ottico esterno a 2 vie SR812ST per reti CATV con amplificatore GaAs
e controllo a microprocessore
Hai problemi con la distorsione del segnale e complesse configurazioni di ricevitori ottici per esterni? Il ricevitore ottico per esterni SR812ST 2 Way Return Path offre soluzioni ad alte prestazioni con il suo preamplificatore MMIC full-GaAs e il post-amplificatore del modulo GaAs. Progettato per reti CATV, è dotato di controllo a microprocessore, visualizzazione dei parametri digitali e facile debugging ingegneristico. Con una gamma di potenza ottica di ricezione da -9 a +2 dBm e una gamma di frequenza da 45 a 1000 MHz, garantisce una trasmissione del segnale fluida e prestazioni stabili in ambienti esterni difficili. Ideale per trasmissioni e telecomunicazioni, questo dispositivo è una scelta affidabile per applicazioni ad alto guadagno e bassa distorsione.
• Preamplificatore MMIC Full-GaAs | • Controllo a microprocessore e display digitale | • Potenza ottica di ricezione: da -9 a +2 dBm | • Gamma di frequenza: 45-1000 MHz | • Ideale per reti CATV e telecomunicazioni
SR812ST è il nostro ultimo ricevitore ottico di rete CATV a due uscite di alta qualità. Il preamplificatore adotta MMIC full-GaAs, il post-amplificatore adotta il modulo GaAs. Controllo a microprocessore, display digitale dei parametri, il debug ingegneristico è particolarmente semplice.
SR812ST è il nostro ultimo ricevitore ottico esterno a 2 vie di ritorno di alta qualità. Il preamplificatore adotta MMIC full-GaAs, ilpost-amplificatoreadotta il moduloGaAs. Controlloa microprocessore, displaydigitaledei parametri, il debug ingegneristico è particolarmente semplice.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Tomleequan
Caratteristiche delle prestazioni
1. Tubo di conversione fotoelettrica PIN ad alta risposta.
2. Progettazione del circuito ottimizzata, produzione tramite processo SMT, percorso del segnale ottimizzato, rendono più fluida la trasmissione del segnale fotoelettrico di questo ricevitore ottico esterno con percorso di ritorno bidirezionale.
3.Chip di attenuazione RF specializzato, con buona attenuazione RF ed equilibrio lineare, elevata precisione.
4. Dispositivo amplificatore GaAs, raddoppiatore di potenza in uscita, con elevato guadagno e bassa distorsione.
5. Funzionamento dell'apparecchiatura di controllo del microcomputer a chip singolo (SCM), display LCD che visualizza i parametri, funzionamento pratico e intuitivo e prestazioni stabili.
6. Eccellenti prestazioni AGC, quando l'intervallo di potenza ottica in ingresso è 9～＋2dBm, il livello di uscita rimane invariato, CTB e CSO sostanzialmente invariati.
7. Interfaccia dicomunicazionedatiriservata, può connettersial risponditore di gestione di rete di classeⅡ, accessoal sistema di gestione di rete.
8. L'emissione di ritorno può selezionare la modalità burst per ridurre drasticamente la convergenza del rumore e ridurre il numero di ricevitori anteriori.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Parametri tecnici
Articolo Unità
Ricezione di potenza ottica
Ricevitore ottico esterno a 2 vie con percorso di ritorno
Parte ricevente ottica avanzata
Parametri ottici
-9 ~ +2
Perdita di ritorno ottico dB >45
Lunghezza d'onda di ricezione ottica nanometro
Tipo di connettore ottico
Da 1100 a 1600
FC/APC, SC/APC o specificato dall'utente
Tipo di fibra Modalità singola
Prestazioni del collegamento
C/N dB ≥ 51 (ingresso -2dBm)
C/CTB
Livello di uscita nominale
≥ 108 ≥ 108
Livello di uscita massimo dBμV ≥ 114 ≥ 112
Perdita di ritorno in uscita
Impedenza di uscita
(45 ~550 MHz) ≥16/(550 ~1000 MHz) ≥14
Parte di emissione ottica di ritorno
Contatto: Tomleequan
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Parametri ottici
Lunghezza d'onda di trasmissione ottica nanometro 1310±10, 1550±10 o specificato dall'utente
Potenza ottica in uscita microwatt 0,5, 1, 2
Tipo di connettore ottico FC/APC, SC/APC o specificato dall'utente
Parametri RF
Gamma di frequenza MHz 5 ~ 65 (o specificato dall'utente)
Piattezza in banda dB ±1
Livello di ingresso dBμV dal 72 all'85
Impedenza di uscita Ombra 75
Gamma dinamica NPR
dB ≥15 (NPR≥30 dB) Utilizzare il laser DFB ≥10 (NPR≥30 dB) Utilizzare il laser FP
Prestazioni generali
Tensione di alimentazione E A: CA (150~265)V; B: CA (35~90)V
Temperatura di esercizio ℃ -40~60
Temperatura di conservazione ℃ -40~65
Umidità relativa % Max 95% senza condensa
Consumo VA ≤ 30
Dimensione mm 260 (Lungh.)* 200 (Largh.)* 130 (Alt.)
