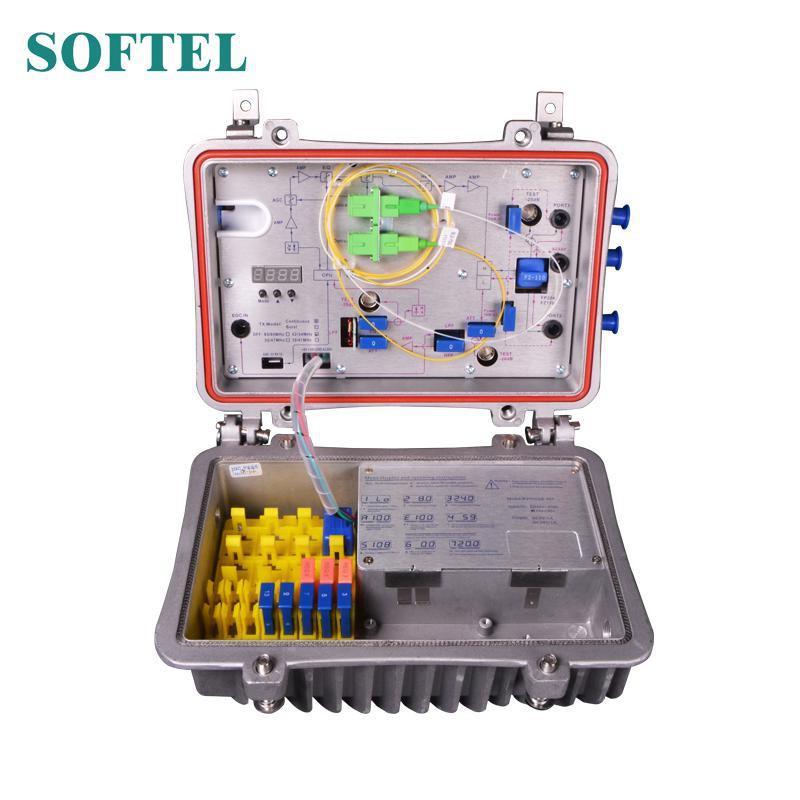

Récepteur optique extérieur SR812ST à retour bidirectionnel pour réseaux CATV avec amplificateur GaAs et contrôle par
microprocesseur
Vous rencontrez des difficultés avec la distorsion du signal et les configurations complexes de vos récepteurs optiques extérieurs ? Le récepteur optique extérieur à voie de retour bidirectionnelle SR812ST offre des solutions hautes performances grâce à son préamplificateur MMIC entièrement GaAs et son postamplificateur à module GaAs. Conçu pour les réseaux CATV, il est contrôlé par microprocesseur, affiche les paramètres numé riques et facilite le débogage technique. Avec une plage de puissance optique de réception de -9 à +2 dBm et une plage de fréquences de 45 à 1 000 MHz, il assure une transmission fluide du signal et des performances stables dans les environnements exté rieurs difficiles. Idéal pour la diffusion et les télécommunications, ce dispositif est un choix fiable pour les applications à gain élevé et à faible distorsion.
• Préamplificateur MMIC entièrement GaAs | • Contrôle par microprocesseur et affichage numérique | • Puissance optique de réception : -9 à +2 dBm | • Gamme de fréquences : 45-1 000 MHz | • Idéal pour les réseaux CATV et les télécommunications
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Le SR812ST est notre tout dernier récepteur optique CATV à deux sorties haut de gamme. Le préamplificateur adopte un MMIC entièrement GaAs, tandis que le postamplificateur adopte un module GaAs. Il est contrôlé par microprocesseur et affiche numériquement les paramètres, ce qui facilite grandement le débogage technique.
Le SR812ST est notre tout dernier récepteur optiqueextérieur bidirectionnel de haute qualité. Le préamplificateur est doté d'un MMIC entièrement GaAs et le postamplificateur d'un module GaAs. Il est contrôlé par microprocesseur et affiche numériquement les paramètres, ce qui facilite grandement le débogage technique.
Caractéristiques de performance
1. Tube de conversion photoélectrique PIN à haute réponse.
2. Conception de circuit optimisée, production de processus SMT, chemin designal optimisé, rendent la transmission du signal photoélectrique de ce récepteur optique extérieur à chemin de retour bidirectionnel plus fluide.
3. Puce d'atténuation RF spécialisée, avec une bonne atténuation RF et un équilibre linéaire, haute précision.
4. Dispositif amplificateur GaAs, sortie doubleur de puissance, avec gain élevé et faible distorsion.
5. Équipement de contrôle du micro-ordinateur à puce unique (SCM) fonctionnant, affichage LCD des paramètres, fonctionnement pratique et intuitif et performances stables.
6. Excellentes performances AGC, lorsque la plage de puissance optique d'entrée est de 9～＋2dBm, le niveau de sortie reste inchangé, CTB et CSO fondamentalement inchangés.
7. Interface de communication de données réservée, peut se connecter au répondeur de gestion de réseau de classe Ⅱ, accéder au système de gestion de réseau.
8. L'émission de retour peut sélectionner le mode rafale pour réduire considérablement la convergence du bruit et réduire le nombre de récepteurs avant.
Paramètres techniques
Article
Unité Récepteur optique extérieur à retour bidirectionnel
Partie réceptrice optique avant
Paramètres optiques
Réception de la puissance optique
Perte de retour optique
Longueur d'onde de réception optique nm 1100 ~ 1600
Type de connecteur optique
FC/APC, SC/APC ou spécifié par l'utilisateur
Type de fibre Mode unique
Performances des liens
C/N
C/CTB
C/CSO
dB ≥ 51 (entrée -2 dBm)
dB ≥ 65
dB ≥ 60
Paramètres RF
Niveau de sortie 108 dBμV
EQ 6 dB
Gamme de fréquences MHz 45 ~ 862 45 ~ 1000
: Tomleequan E-mail : sales@fmuser.com
Planéité de la bande
de sortie
Niveau de sortie maximal
Perte de retour de sortie
de sortie
d'égalisation à commande électronique
ATT à commande électronique
(45 ~ 550 MHz) ≥ 16 / (550 ~ 1000 MHz) ≥ 14
Partie d'émission optique de retour
Paramètres optiques
Longueur d'onde de transmission optique nm 1310±10, 1550±10 ou spécifié par l'utilisateur
Puissance optique de sortie mW 0,5, 1, 2
Type de connecteur optique FC/APC, SC/APC ou spécifié par l'utilisateur
Paramètres RF
Gamme de fréquences MHz 5 ~ 65 (ou spécifié par l'utilisateur)
Planéité de la bande dB ±1 Niveau d'entrée
Impédance de sortie Ω 75
Plage dynamique NPR
dB
≥15 (NPR≥30 dB)
Utiliser le laser DFB
Performances générales
≥10 (NPR≥30 dB)
Utiliser un laser FP
Tension d'alimentation V R : CA (150 ~ 265) V ; B : CA (35 ~ 90) V
Température de fonctionnement °C -40~60
Température de stockage °C -40~65
Humidité relative %
Max 95% sans condensation
Consommation Virginie ≤ 30
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Dimension mm
260 (L) x 200 (l) x 130 (H)
