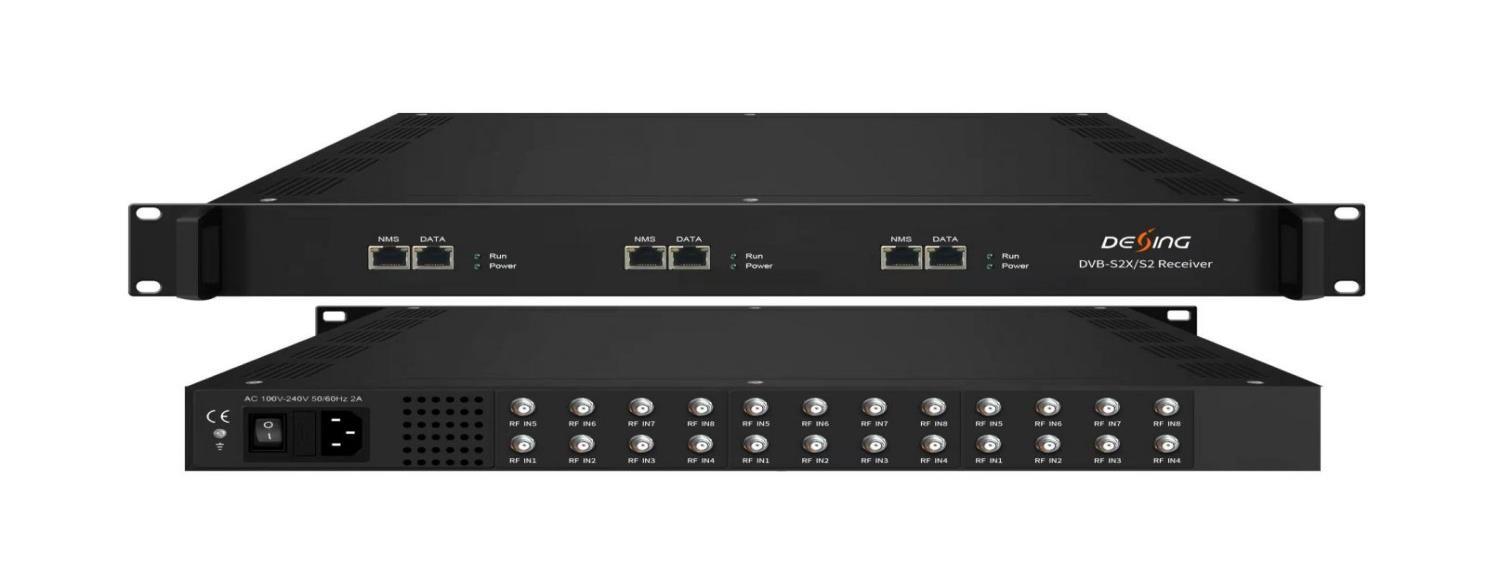

Récepteur DVB multimode DX3908 DX3928

Page 1


Caractéristiques principales

* Prise en charge de 8 tuners (DVB-S/S2/S2X ou/et DVB-C/T/ISDB-T) en entrée ; châssis 1 U en option pour 1/2/3 cartes maximum pour 8/16/24 entrées tuner ; chaque carte tuner fonctionne indépendamment avec son NMS et 1 port de données GE

* 8 MPTS (8 MPTS en sortie via bypass) en mode Passthrough sur UDP/RTP via le port de données, monodiffusion/multidiffusion-Version 1

* 2 sorties MPTS après multiplexage ou 512 sorties SPTS commutables en mode Mux via UDP/RTP via le port de données, monodiffusion/multidiffusion-Version 2

* Jusqu'à 256 remappages PID par canal de sortie (mode Mux uniquement)

* Prise en charge du remappage et du transfert PID (mode Mux uniquement)

* Prise en charge de la fonction Diseqc (mode Mux uniquement)

* Prise en charge du décryptage Biss, chaque tuner prend en charge un maximum de 64 clés de décryptage BISS (mode Mux)

* Gestion NMS basée sur le Web

Tableau des principes intérieurs (par carte/8 entrées) :

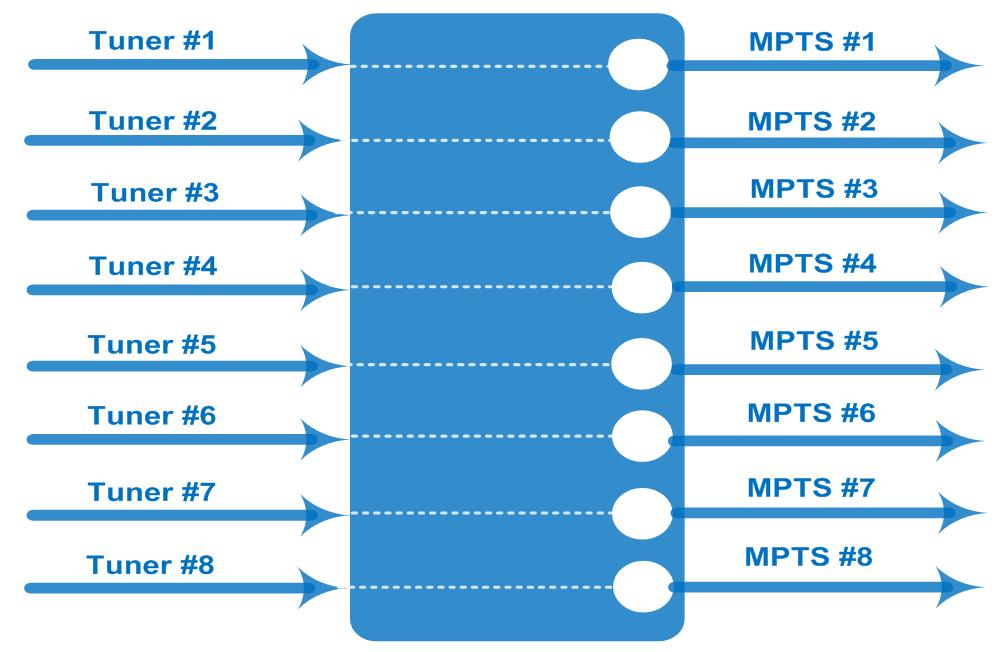

Version 1 : Mode Passthrough

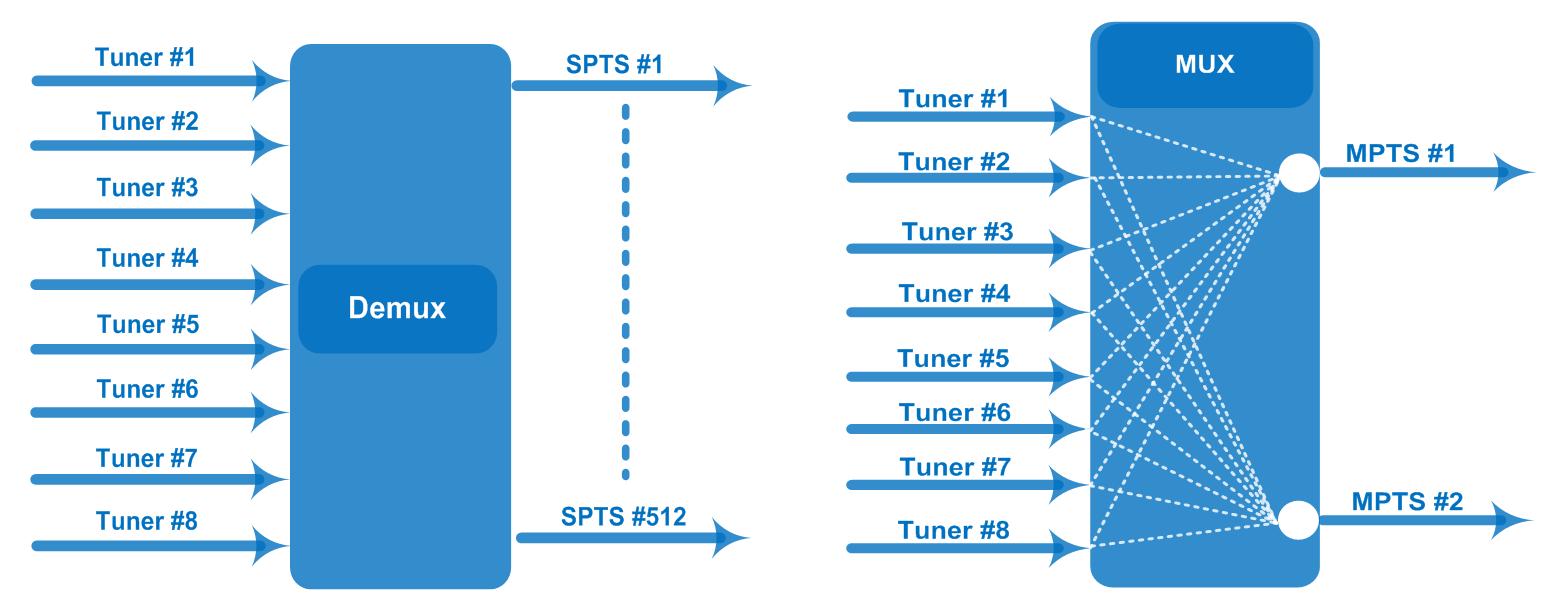

Version 2 : Mode Mux (sorties MPTS et SPTS commutables)

Spécifications (par carte/8 entrées)

8 entrées tuner (DVB-S/S2/S2X ou/et DVB-C/T/T2/ISDB-T), type F

Entrée / Sortie

Mux (version 2)

8 MPTS en sortie via UDP/RTP via le port de données (version 1)

Auto-adaptation 100/1000M, monodiffusion/multidiffusion

Nombre maximal de PID de gestion : 256 (pour 2 sorties MPTS via multiplexage) ou 512 sorties SPTS

Fonctions

DVB-S

Remappage PID (automatiquement/manuellement)

Transmission PID

Fréquence d'entrée 950-2150 MHz

Débit de symboles 0,5 à 45 Msps

Constellation QPSK

FEC 1/2, 2/3, 3/4, 5/6, 7/8

Fréquence d'entrée 950-2150 MHz

Débit de symboles

Section

Tuner

DVB-S2

QPSK/8PSK/16APSK : 0,5 à 45 Msps

32APSK : 0,5 à 40 Msps

Constellation QPSK/8PSK/16APSK/32APSK

QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

FEC

Débit binaire

16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

32APSK : 3/4, 4/5, 5/6, 8/9

d'entrée maximal par tuner ≤170 Mbps

Débit de symboles

DVB-S2X

QPSK/8PSK/16APSK : 0,5 à 45 Méch./s ; 8APSK/32APSK : 0,5 à 40 Msps

Constellation QPSK/8PSK/16APSK/8APSK/32APSK

DVB-C

DVB-T/T2

FEC

Système

Général

Débit binaire

QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20

8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18

8APSK : 5/9 L, 26/45 L

16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90

32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9

d'entrée maximal par tuner ≤170 Mbps

Intensité du signal -65 ~ -25 dBm

Fréquence d'entrée 60 ~ 890 MHz

Standard J.83A, J.83C J.83B

Constellation 16/32/64/128/256 QAM 64/256 QAM

Fréquence d'entrée 60 ~ 890 MHz

Bande passante 6/7/8 M

ISDB-T Fréquence d'entrée 60 ~ 890 MHz

Gestion Web : port NMS 100M

Langue : anglais et chinois

Mise à niveau du logiciel Ethernet

Dimensions

482 mm × 328 mm × 44 mm (L x l x H)

Poids 3,5 kg

Température 0~45℃(fonctionnement), -20~80℃(stockage)

Alimentation électrique

Consommation

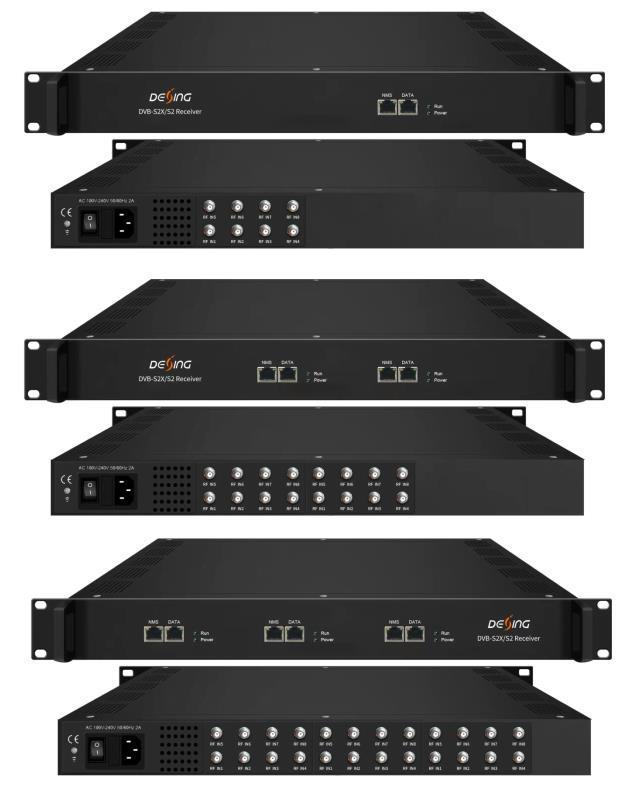

Guide de commande

DX3908-8

DX3908-16

DX3908-24

DX3928-8

DX3928-16

CA 110 V ± 10 %, 50/60 Hz ou CA 220 V ± 10 %, 50/60 Hz

≤25W (1 carte à l'intérieur)

≤50W (2 cartes à l'intérieur)

≤75W (3 cartes à l'intérieur)

8 entrées tuner FTA DVB-S/S2/S2X, version 1 ou version 2

16 entrées tuner FTA DVB-S/S2/S2X, version 1 ou version 2

Entrée tuner 24 FTA DVB-S/S2/S2X, version 1 ou version 2

8 entrées tuner FTA DVB-C/T/ISDB-T, version 1 ou version 2

Entrée tuner 16 FTA DVB-C/T/ISDB-T, version 1 ou version 2

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

DX3928-24 Entrée tuner 24 FTA DVB-C/T/ISDB-TT, version 1 ou version 2

À propos de nous

FMUSER est une société spécialisée dans les systèmes de diffusion et de transmission télévisuelle et l'inté gration de systèmes IPTV hôteliers. La société a été créée en 2009 et a servi plus de 180 pays à travers le monde. Plus de 20 000 stations de télévision, stations de radio et clients hôteliers de différents pays.
