Processore di testa DTV DHP400
Descrizione del prodotto
Il processore head-end DHP400 DTV è la nuova generazione di apparecchiature di elaborazione head-end intelligenti. Questo case 1-U è dotato di 6 slot per moduli indipendenti. Ogni modulo può essere configurato individualmente in base alle applicazioni, tra cui codifica, decodifica, transcodifica, multiplexing, descrambling e modulazione dell'elaborazione e la combinazione di tutte queste funzioni. Supporta più interfacce di input e output e formati di segnale. Con le sue potenti prestazioni e il basso costo, DHP400 è particolarmente adatto per il sistema CATV di nuova generazione.
Caratteristiche principali
* Supporta la combinazione flessibile di diversi tipi di moduli
* Supporta fino a 6 moduli

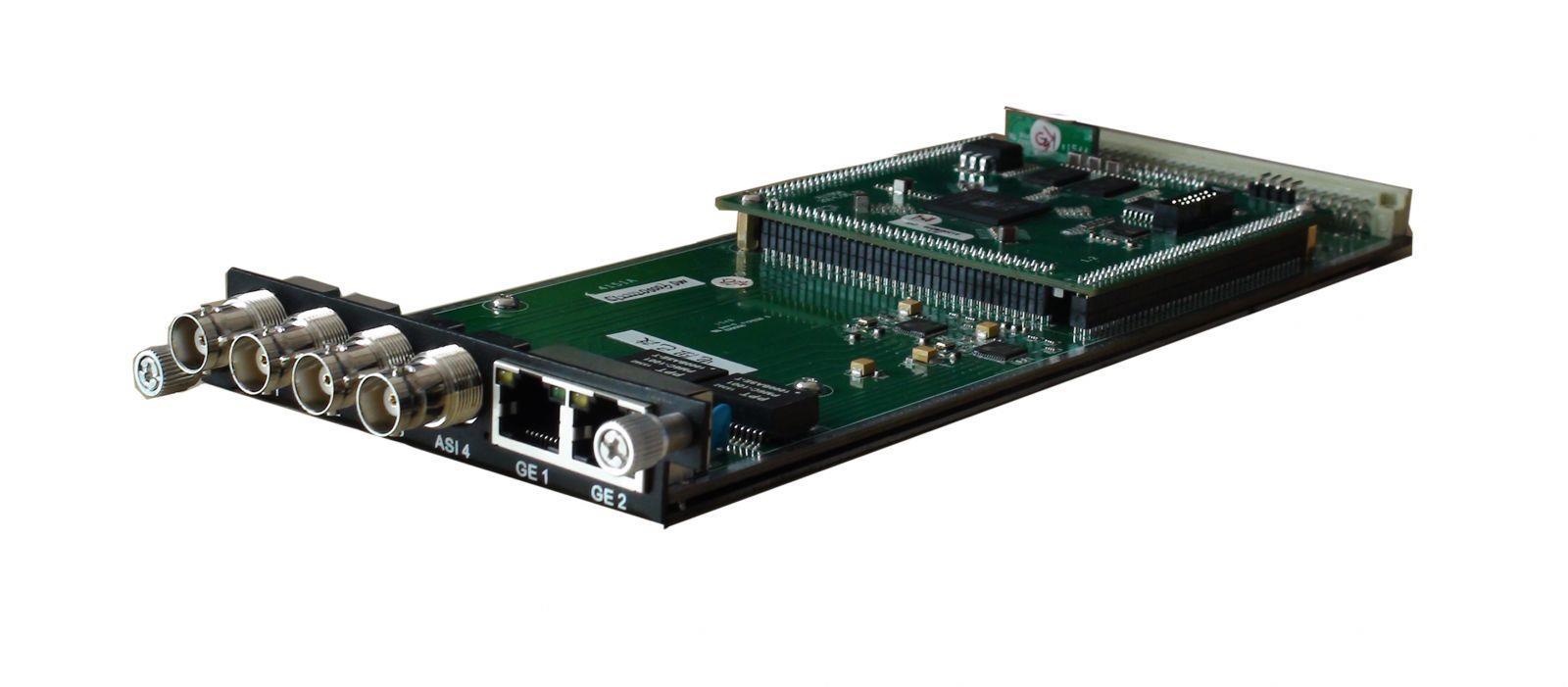

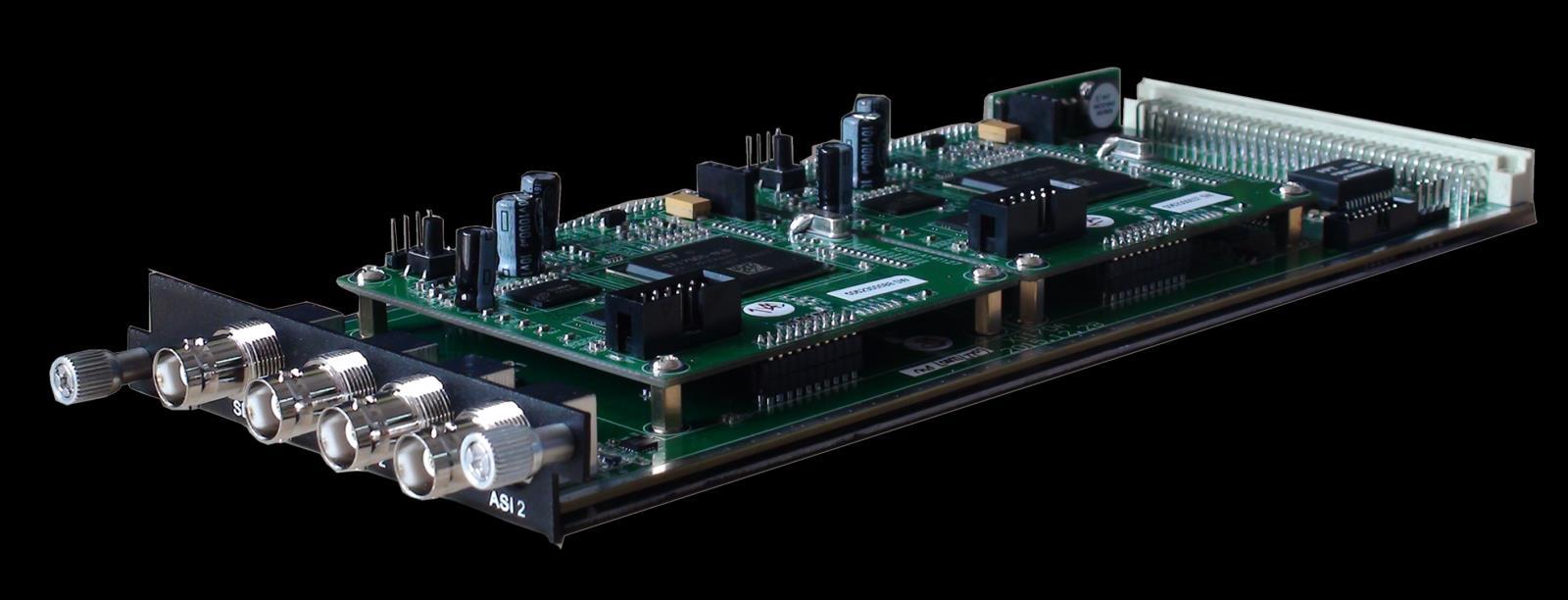

* Supporta 1 uscita ASI (copia come MPTS2 tramite pannello frontale GE2)

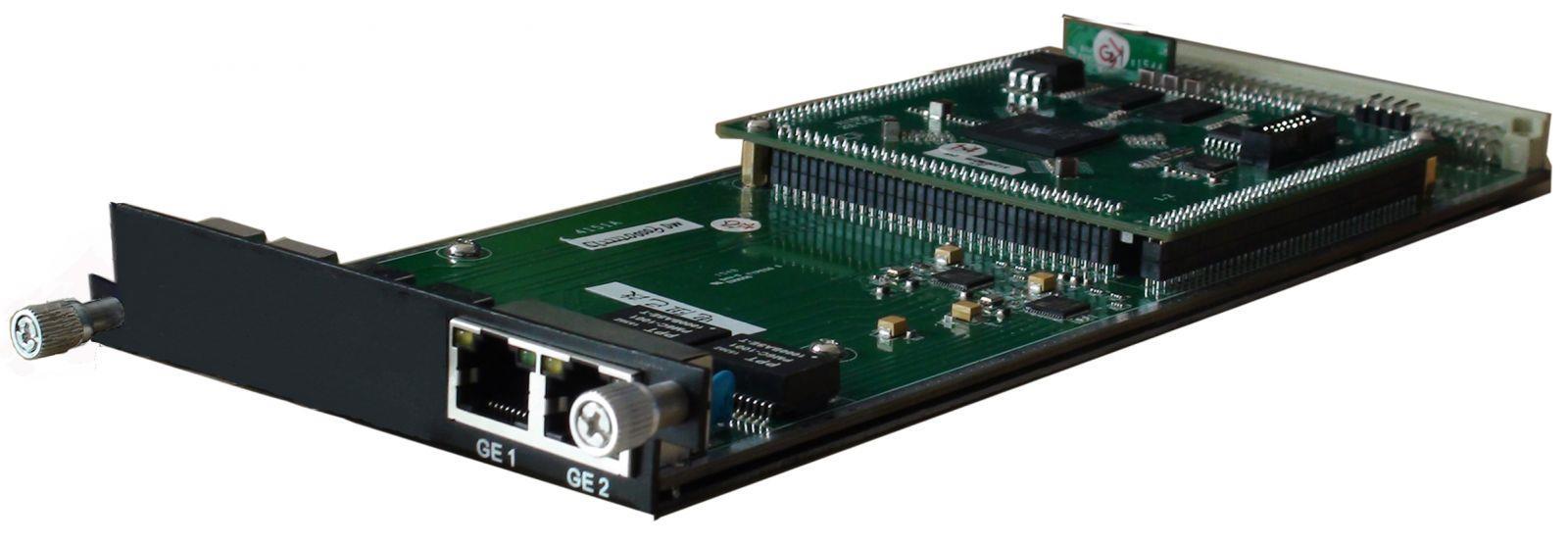

* Supporta 2 uscite GE, 512 uscite SPTS (UDP, RTSP/RTP) da GE1, 8 uscite MPTS (UDP, RTP) da GE2, Unicast/Multicast, interfaccia RJ45/SFP
* Supporto alla gestione Web, aggiornamenti tramite Web
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
prodotti
* Alimentazione ridondante: Hot o Non-Hot Plugging opzionale
Specifiche del modulo
4 Modulo di codifica CVBS/SDI (DX214B)
Specifiche del modulo:
Ingresso: 4 CVBS (DB9 a RCA) o 4 SDI (BNC)
Codifica video:
Formato video: MPEG-2, MPEG4 AVC/H.264
Formato immagine: PAL, NTSC Segnale SD (solo per ingresso CVBS)
Risoluzione:
Ingresso: 720*576 @50i
Uscita: 720*576/352*288/320*240/320*180/176*144/160*120/160*90@50Hz
Ingresso: 720*480 @60i
Uscita: 720*480/352*288/320*240/320*180/176*144/160*120/160*90@60Hz
Controllo della velocità: CBR/VBR
Struttura del GOP: IPPP, IBPBP, IBBPB, IBBBP
Bitrate video: 0,5~5 Mbps
Codifica audio:
Formato audio: MPEG1 Audio Layer 2, LC-AAC, HE-AAC
Frequenza di campionamento: 48 KHz
Bit per campione: 32 bit
Bit-rate: 48-384 Kbps per canale
Supporta l'inserimento di logo, didascalia, codice QR
4 Modulo di codifica HDMI/SDI (DX224V)
Specifiche del modulo:
Ingresso: 4×SDI/HDMI (1.4), HDCP 1.4
Codifica video:
Formato video: HEVC/H.265 e MPEG 4 AVC/H.264
Risoluzione:
Uscita HDMI: 3840×2160_30P, 3840×2160_29,97P;
(Codifica di 2 canali per modulo per H.265 e codifica di 1 canale per H.264)
Risoluzione massima: 1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P; (Codifica di 4 canali per modulo per H.265 e codifica di 2 canali per H.264)
Risoluzione 1280×720_60P, 1280×720_59.94P, 1280×720_50P
(Codifica di 4 canali per modulo per H.264 e H.265)
SDI:
Risoluzione massima: 1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P; (Codifica di 4 canali per modulo per H.265 e codifica di 2 canali per H.264)
Risoluzione 1280×720_60P, 1280×720_59.94P, 1280×720_50P
(Codifica di 4 canali per modulo per H.264 e H.265)
Ingresso: 1920×1080_60i, 1920×1080_59.94i, 1920×1080_50i
Uscita: 1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P
(Codifica di 4 canali per modulo per H.265 e codifica di 2 canali per H.264)
Croma: 4:2:0 Bit rate: 0,5 Mbps~20 Mbps (ogni canale)
Controllo della velocità: CBR/VBR Struttura GOP: IBBP, IPPP
Codifica audio:
Formato audio: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Frequenza di campionamento: 48 KHz
Bit-rate (ogni canale):
48 Kbps~384 Kbps (MPEG-1 Livello 2 e LC-AAC)
24 Kbps~128 Kbps (HE-AAC)
18 Kbps~56 Kbps (HE-AAC V2)
Guadagno audio: 0~255

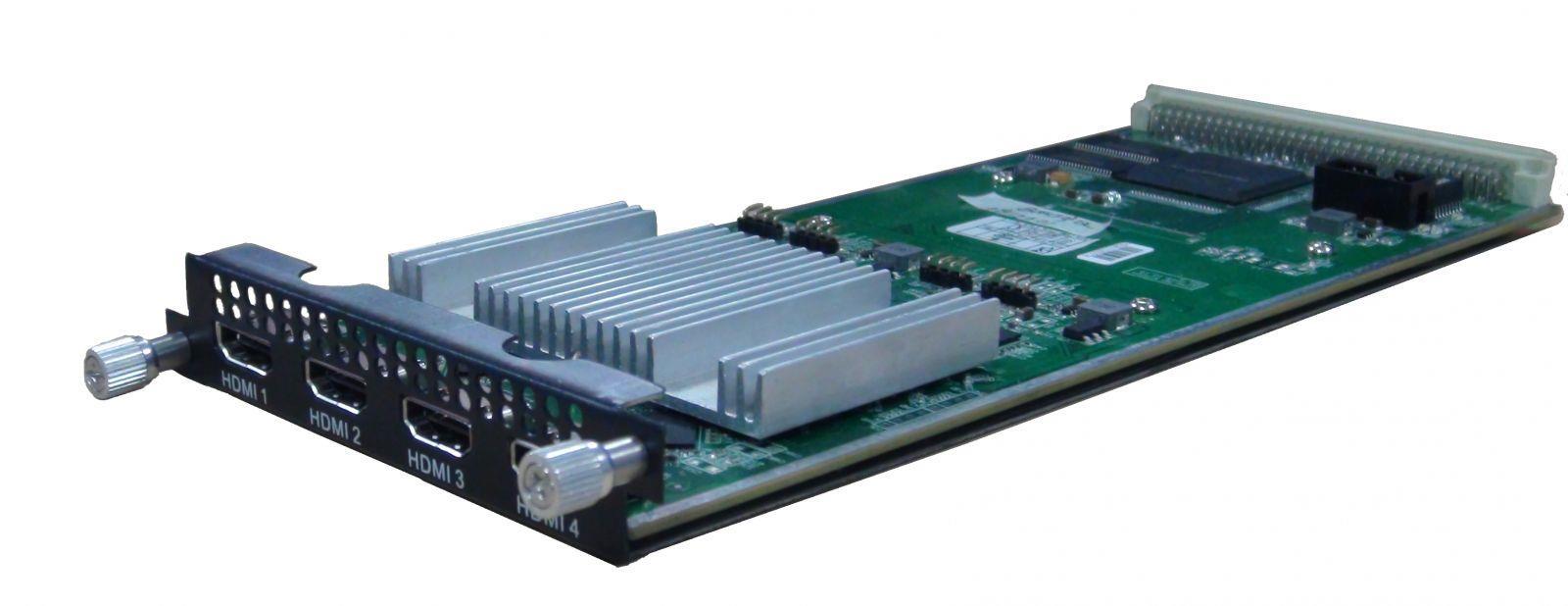

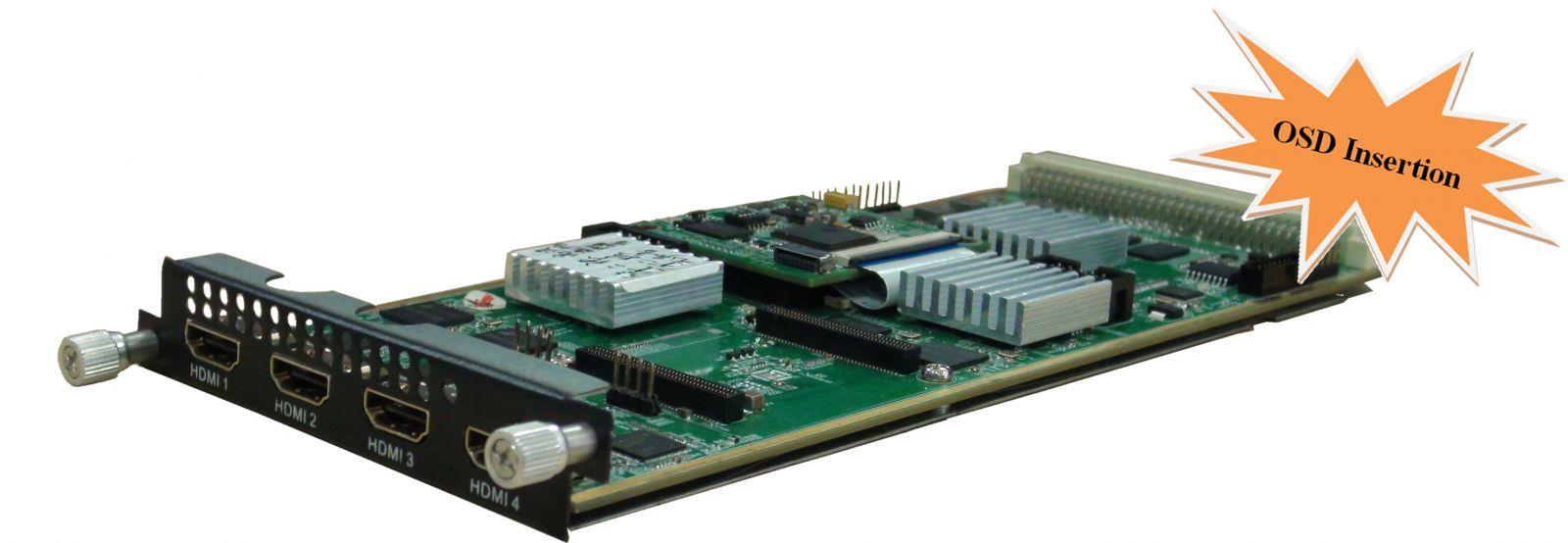

4 Modulo di codifica HDMI (DX224H/HV)
Specifiche del modulo:
Ingresso: 4×ingresso HDMI (1.4), HDCP 1.4
Codifica video:
Formato video: HEVC/H.265 e MPEG 4 AVC/H.264 DX224H
HEVC/H.265 DX224HV
Risoluzione:
Risoluzione massima: 1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P;
Risoluzione 1280×720_60P, 1280×720_59.94P, 1280×720_50P
Ingresso: 1920×1080_60i, 1920×1080_59.94i, 1920×1080_50i
Uscita: 1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P
Croma: 4:2:0 Bit rate (ogni canale): 0,5 Mbps~20 Mbps (H.265)
Da 4 Mbps a 20 Mbps (H.264)
Controllo della velocità: CBR/VBR Struttura GOP: IBBP, IPPP
Codifica audio:
Formato audio: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Frequenza di campionamento: 48 KHz
Bit-rate (ogni canale):
48 Kbps~384 Kbps (MPEG-1 Livello 2 e LC-AAC)
24 Kbps~128 Kbps (HE-AAC)
18 Kbps~56 Kbps (HE-AAC V2)
Guadagno audio: 0~255
Supporto Logo, inserimento codice QR - Opzionale in base all'ordine

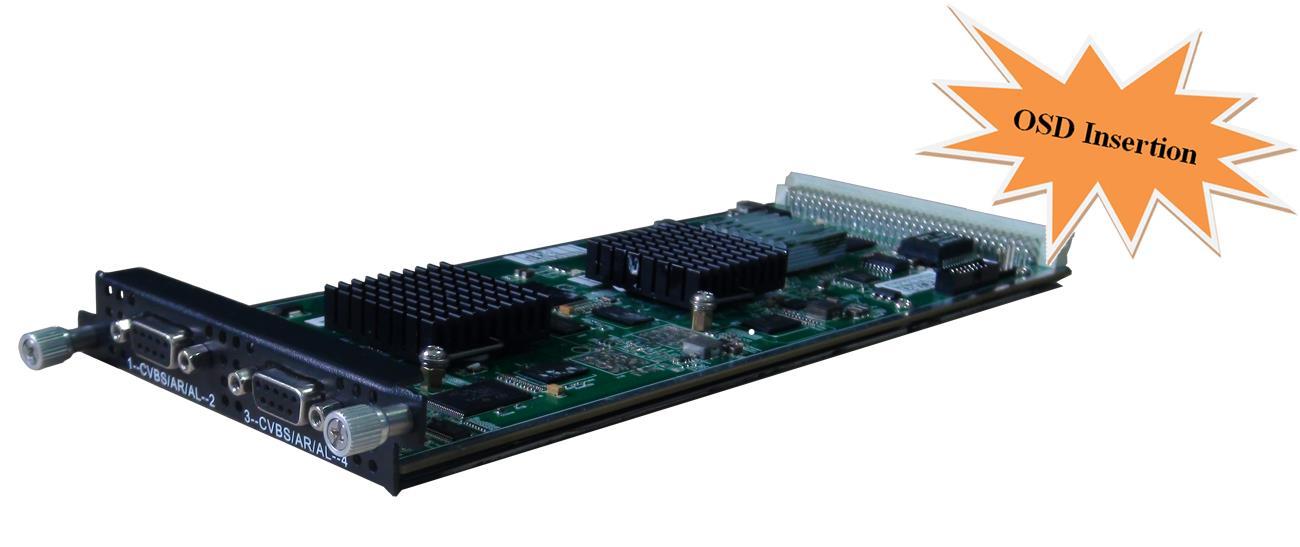

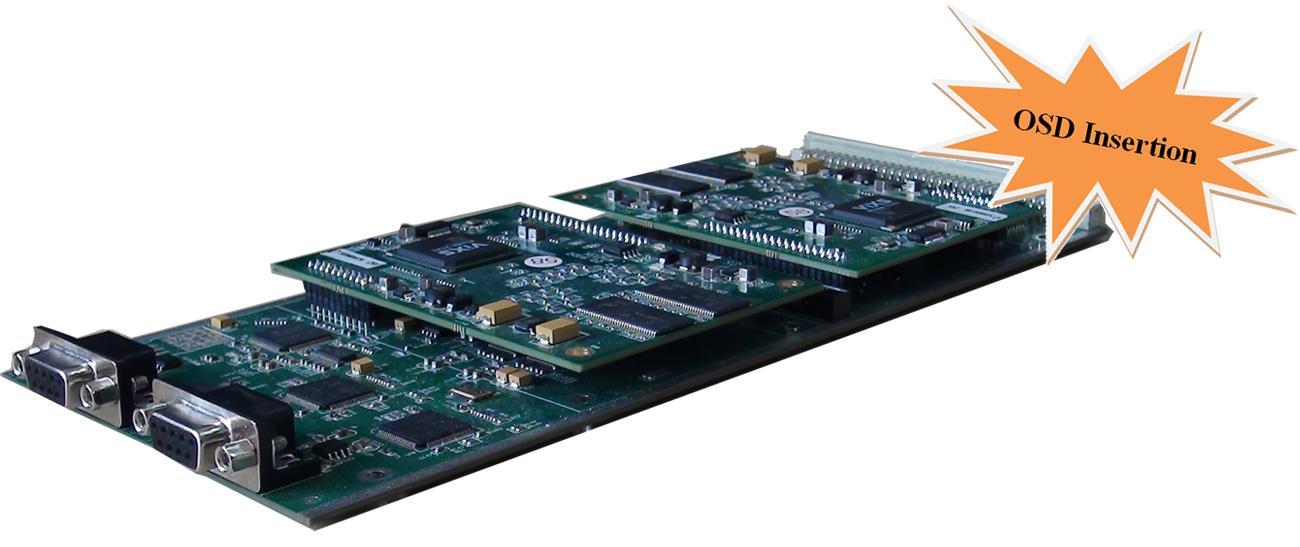

4 Modulo di codifica CVBS (DX214/214A)
Specifiche del modulo:
Ingresso: 4 video CVBS, 4 audio stereo (DB9 a RCA)
Codifica video:
Formato video: MPEG-2 (4:2:0)
Formato immagine: PAL, NTSC Segnale SD
Risoluzione di ingresso: 720×480_60i, 544×480_60i, 352×480_60i, 352×240_60i, 320×240_60i, 176×240_60i, 176×120_60i, 720×576_50i, 704×576_50i, 640×576_50i, 352×288_50i, 320×288_50i, 176×288_50i, 176×144_50i
Struttura GOP: IP, IBP, IBBP, IBBBP
Bitrate video: 0,5 Mbps~8 Mbps per canale
Supporta CC (sottotitoli)
Codifica audio:
Formato audio: MPEG-1 Layer 2, DD AC3 (2.0)
Frequenza di campionamento: 48 KHz
Risoluzione: 24 bit
Bitrate audio: 128/192/256/320/384 kbps per canale
Supporta l'inserimento di logo, didascalia, codice QR (solo per DX214A) (Lingue supportate: cinese, inglese, arabo, per altre lingue consultateci…)

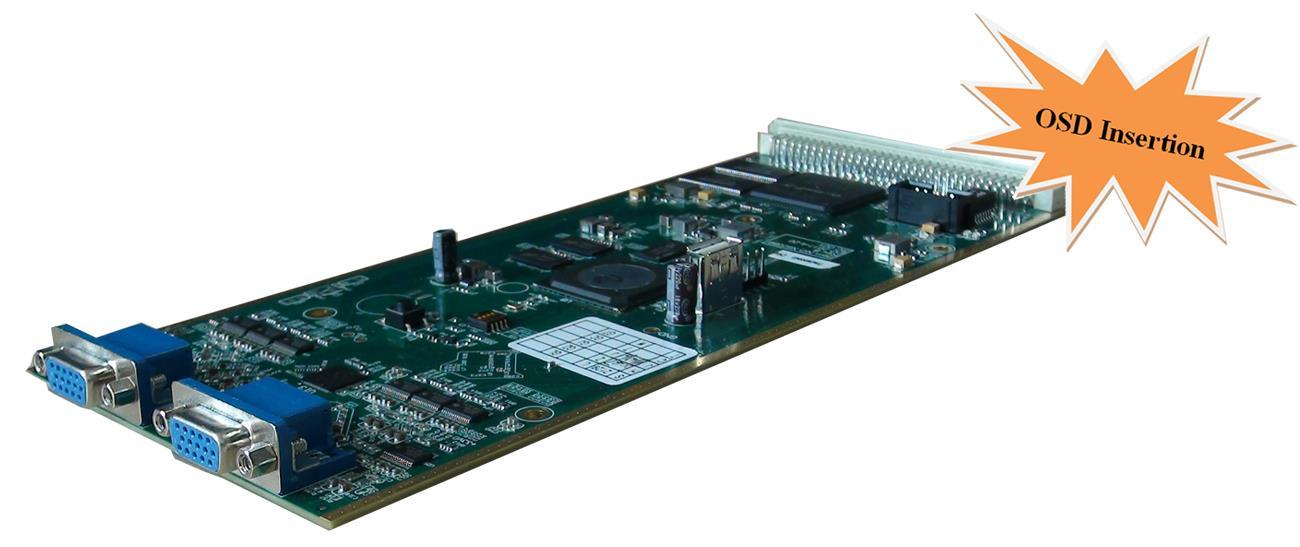

8 Modulo di codifica CVBS (DX218S)
Contatto:
Specifiche del modulo:
Ingresso: 8 video CVBS, 8 audio stereo (DB15 a RCA)
Codifica video:
Formato video: MPEG4 AVC/H.264
Formato immagine: PAL, NTSC Segnale SD
Risoluzione: 720×576i, 720×480i
Controllo della velocità: CBR/VBR
Struttura del GOP: IPP
Bitrate video: 1~7Mbps per canale
Codifica audio:
Formato audio: MPEG-1 Layer 2
Frequenza di campionamento: 48 KHz
Risoluzione: 24 bit
Bit-rate: 64/128/192/224/256/320/384 Kbps per canale
Supporta l'inserimento di logo, didascalia, codice QR
(Lingue supportate: cinese, inglese, arabo, per altre lingue consultateci…)

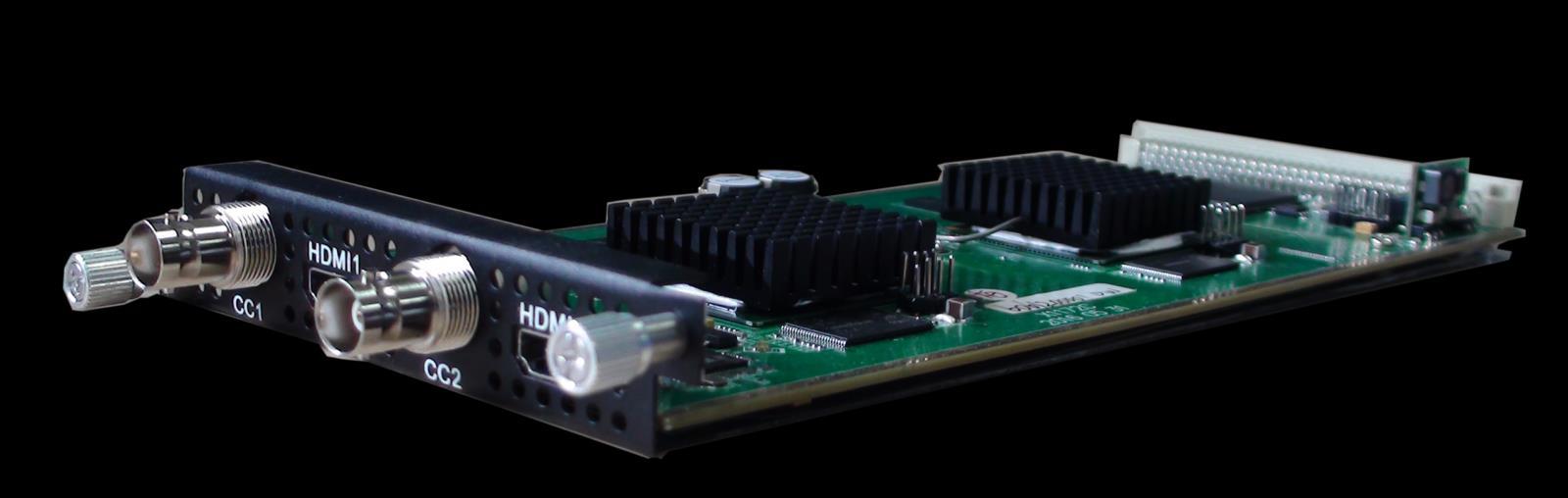

2 Modulo di codifica/transcodifica HDMI (DX202A)
Specifiche del modulo:
Ingresso: 2*HDMI, 2*BNC per ingresso CC (sottotitoli) e connettore di streaming
Codifica video:
Formato video: MPEG2 e MPEG4 AVC/H.264
Risoluzione di input:
Risoluzione dello schermo: 1920*1080_60P, 1920*1080_50P, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Modalità di controllo della velocità: CBR/VBR
Proporzioni: 16:9, 4:3
Bitrate video: 0,8~19 Mbps per la codifica MPEG-2 /H.264
Supporta CC (sottotitoli)
Codifica audio:
Formato audio: MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Codifica Dolby Digital AC3 (2.0) (opzionale); passthrough AC3 (2.0/5.1)
Frequenza di campionamento: 48 KHz
Bitrate audio: 64 Kbps-320 kbps per canale
Codifica video :
2*MPEG2 HD → 2*MPEG2/H.264 HD; 2*MPEG2 HD → 2*MPEG2/H.264 SD; 2* MPEG2/H.264 HD → 2* MPEG2/H.264 HD; 4 *MPEG2 SD → 4 *MPEG2/H.264 SD; 4* H.264 SD → 4 *MPEG2/H.264 SD
Codifica audio :
MPEG-1 Layer 2, AC3 (facoltativo) e AAC any-to-any

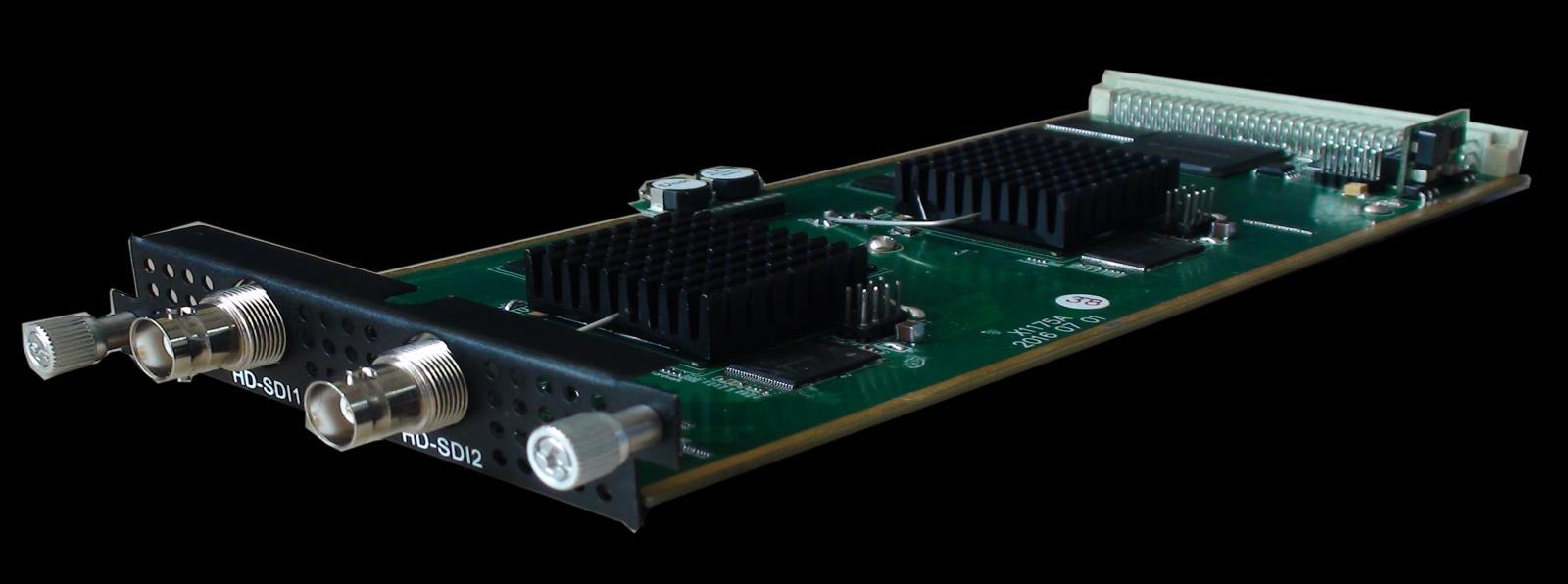

2 Modulo di codifica/transcodifica HD-SDI (DX202A-D)
Specifiche del modulo:
Ingresso: 2*HD-SDI e connettore di flusso
Codifica video:
Formato video: MPEG2 e MPEG4 AVC/H.264
Risoluzione di input:
Risoluzione dello schermo: 1920*1080_60P, 1920*1080_50P, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Modalità di controllo della velocità: CBR/VBR
Proporzioni: 16:9, 4:3
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Bitrate video: 0,8~19 Mbps per la codifica MPEG-2 /H.264; Supporta CC (sottotitoli)
Codifica audio:
Formato audio:
MPEG1 strato II, MPEG2-AAC, MPEG4-AAC, Codifica Dolby Digital AC3 (2.0) (opzionale), passthrough AC3 (2.0/5.1)
Frequenza di campionamento: 48 KHz
Bitrate audio: 64 Kbps-320 kbps per canale
Codifica video : 2*MPEG2 HD → 2*MPEG2/H.264 HD; 2*MPEG2 HD → 2*MPEG2/H.264 SD; 2* MPEG2/H.264 HD → 2* MPEG2/H.264 HD; 4 *MPEG2 SD → 4 *MPEG2/H.264 SD; 4* H.264 SD → 4 *MPEG2/H.264 SD
Codifica audio : MPEG-1 Layer 2, AC3 (facoltativo) e AAC any-to-any

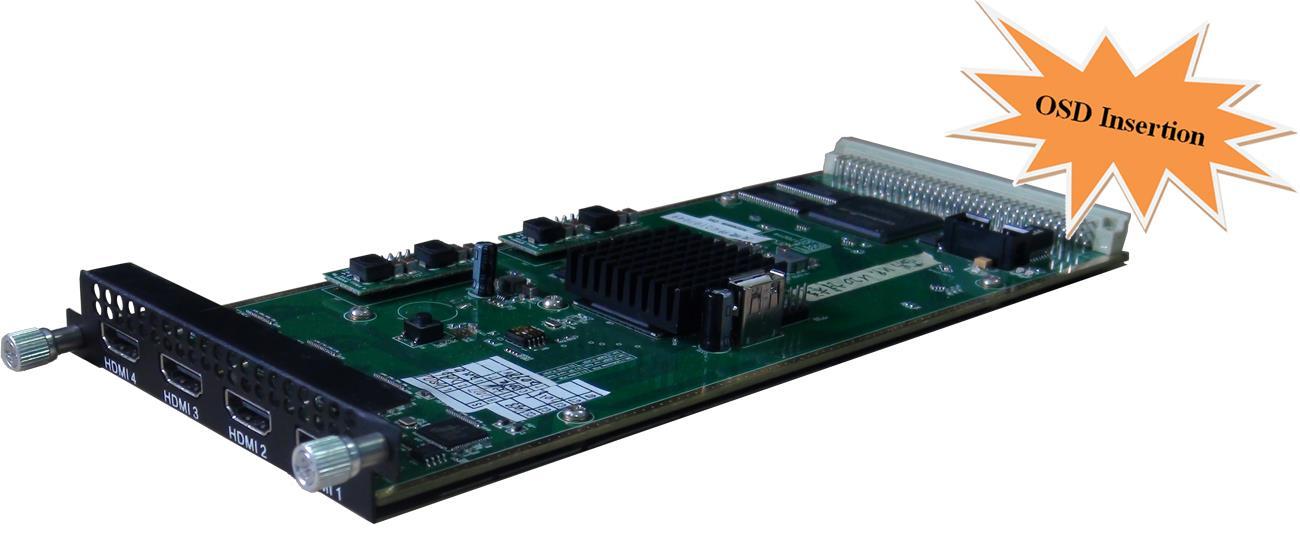

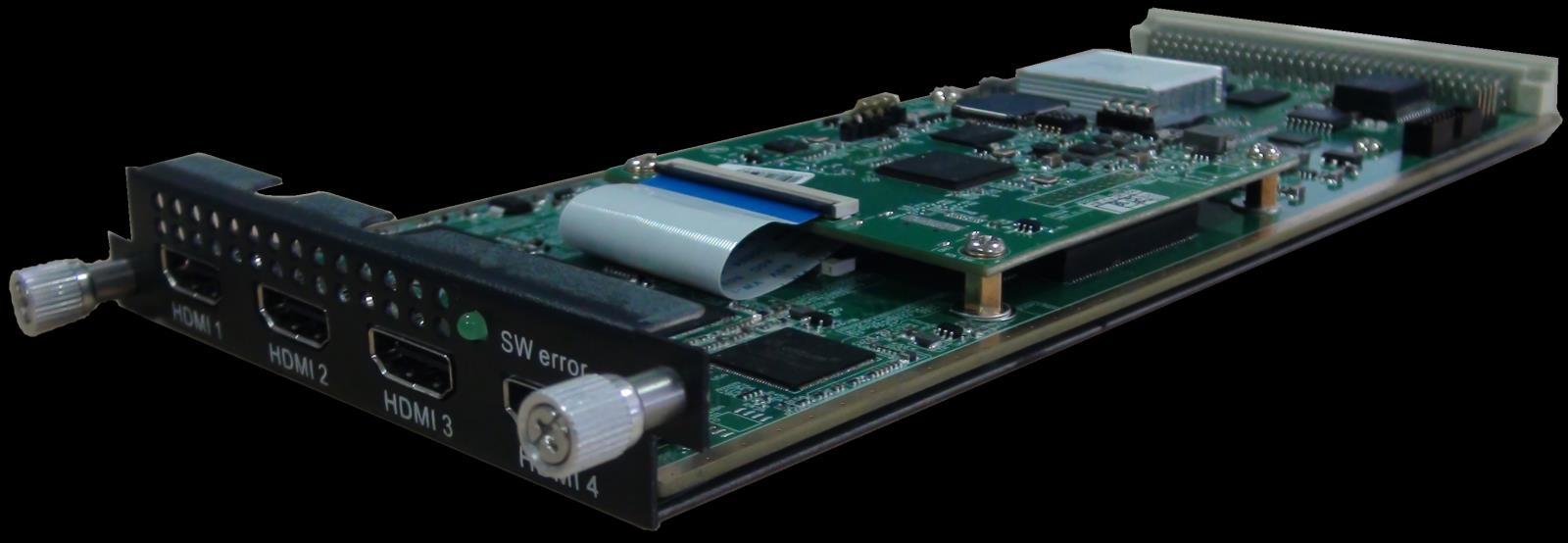

4 Modulo di codifica HDMI (DX224HS)
Nessuna scorta disponibile al momento. Contattare il venditore per i dettagli.
Specifiche del modulo:
Ingresso: 4*HDMI (1.4) ingresso, HDCP 1.4
Codifica video:
Formato video: HEVC/H.265, MPEG4 AVC/H.264
Risoluzione di ingresso Risoluzione di uscita disponibile
Risoluzione
1920x1080P@60/59.94
Risoluzione
1920x1080I@60/59.94
1920x1080/1280x720/720*576/720*480P@60/50/30/25/24
1920x1080/1280x720/720*576/720*480P@30/25/24
Risoluzione 1920x1080P@50 1920x1080/1280x720/720*576/720*480P@50/30/25/24
1920x1080I@50 Risoluzione 1920x1080/1280x720/720*576/720*480P@25/24
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Risoluzione 1280x720P a 60/59,94
Risoluzione 1280x720/720*576/720*480P a 60/50/30/25/24
Risoluzione 1280x720P@50 Risoluzione 1280x720/720*576/720*480P@50/30/25/24
720*576I@50 720*576/720*480P@25/24
720*480I@60 720*480P@30/25/24
Croma: 4:2:0
Struttura GOP: IP, IBBP, IBBBP
Bit-rate video: 1 Mbps~15 Mbps per canale
Controllo della velocità: CBR/VBR
Codifica audio:
Formato audio: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Frequenza di campionamento: 48 KHz
Risoluzione: 24 bit
Bit-rate audio (per canale):
48 Kbps~384 Kbps (MPEG-1 Livello 2 e LC-AAC)
24 Kbps~128 Kbps (HE-AAC)
18 Kbps~56 Kbps (HE-AAC V2)
Altri: Supporto Logo, Didascalia, Inserimento Codice QR
2 Modulo di decodifica del sintonizzatore (DX902A)
Specifiche del modulo:
Ingresso streaming: 2 ingressi sintonizzatore, tipo F
DVB-CI: 2 slot di interfaccia comune indipendenti
Standard: DVB-S/S2/ S2X
Tomleequan
Sezione sintonizzatore:
Frequenza di ingresso DVB-S: 950-2150 MHz
Velocità di trasmissione: QPSK 0,5~45 Msps
Demodulazione FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Frequenza di ingresso DVB-S2: 950-2150 MHz
Velocità di trasmissione: QPSK/8PSK/16APSK 0,5~45 Msps; 32APSK 0,5~40 Msps
Demodulazione FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9
Frequenza di ingresso DVB-S2X : 950-2150 MHz
Velocità di trasmissione: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
Demodulazione FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Intensità del segnale: -65~ -25dBm
Supporta la funzione Diseqc
Multiplazione:
Massima rimappatura PID: 256 pid di uscita
Funzione: rimappatura PID (automatica o manuale), regolazione PCR accurata, generazione automatica della tabella PSI/SI
Decifrare:
Quantità CAM/CI: 2
Modalità BISS: Modalità 1, Modalità E; fino a 120 Mbps (opzionale se necessario)
2 Modulo di descrambling del sintonizzatore (DX912)
Specifiche del modulo:
Ingresso streaming: 2 ingressi sintonizzatore, tipo F
DVB-CI: 2 slot di interfaccia comune indipendenti
Standard: DVB-C (J.83 A/C)/J.83B/ DVB-T/ISDB-T commutabile
Standard: DVB-C (J.83 A/C); J.83B
Frequenza di ingresso: 60 MHz ~ 890 MHz
Velocità di trasmissione: 1000~9000Ksps
Costellazione: 16/32/64/128/256 QAM; 64/256 QAM per J.83B
Standard: DVB-T
Frequenza in ingresso: 60 MHz ~ 890 MHz
Larghezza di banda: larghezza di banda 5/6/7/8M
Indice PLP: 0~255 (facoltativo)
Norma: ISDB-T
Frequenza di ingresso: 60-890 MHz
Intensità del segnale: -65~ -25dBm
Multiplazione:
Massima rimappatura PID: 256 pid di uscita
Funzione: rimappatura PID (automatica o manuale), regolazione PCR accurata, generazione automatica della tabella PSI/SI
Decifrare:
Quantità CAM/CI: 2
Modalità BISS: Modalità 1, Modalità E; fino a 120 Mbps (opzionale se necessario)

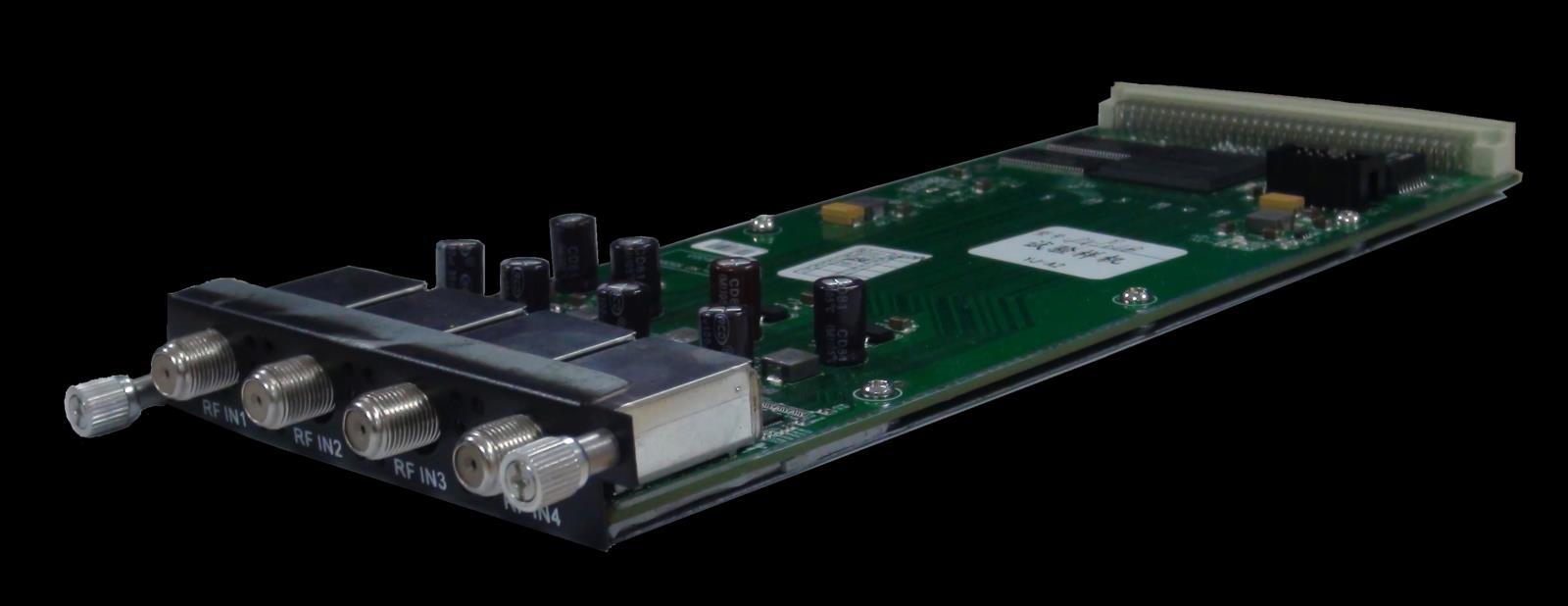

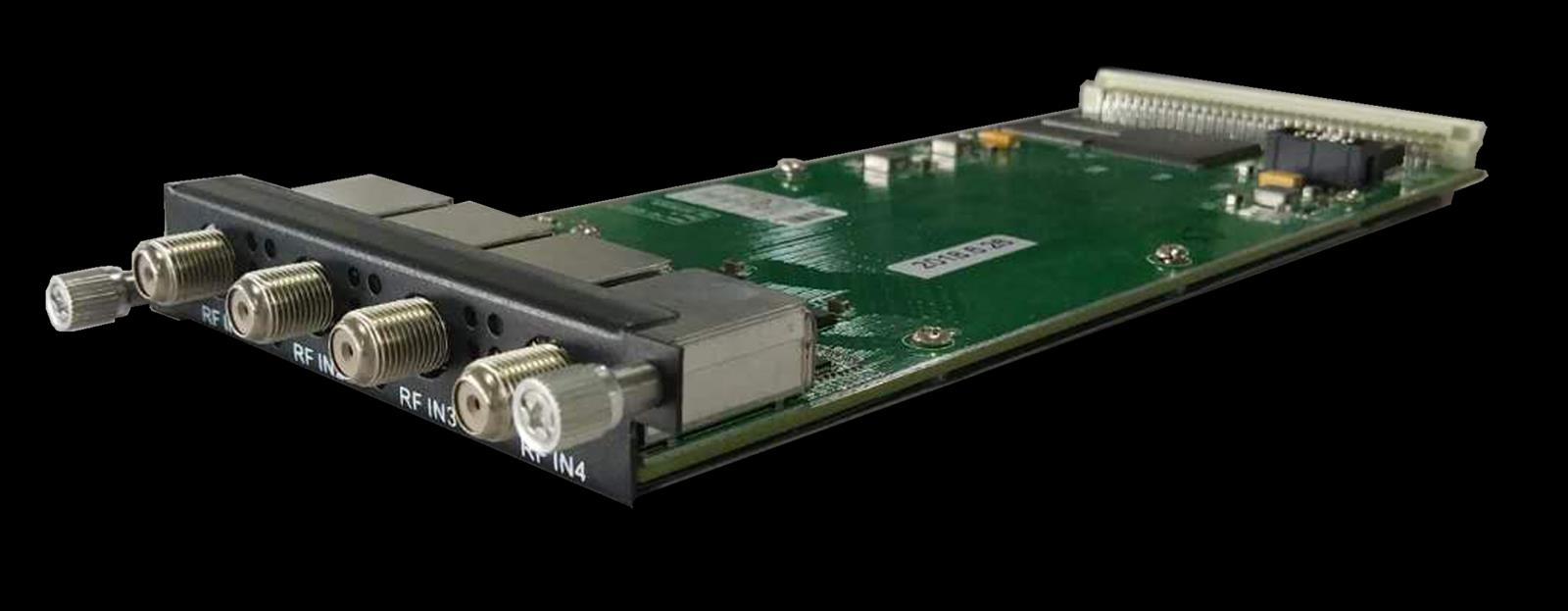

4 Modulo sintonizzatore FTA (DX904B)
Specifiche del modulo:
Ingresso streaming: 4 Ingresso sintonizzatore, tipo F
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Streaming in uscita: 1 MPTS in uscita su UDP, unicast/multicast Standard: DVB-S/S2/ S2X
Sezione sintonizzatore
Frequenza di ingresso DVB-S: 950-2150 MHz
Velocità di trasmissione: QPSK 0,5~45 Msps
Demodulazione FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Frequenza di ingresso DVB-S2: 950-2150 MHz
Velocità di trasmissione: QPSK/8PSK/16APSK 0,5~45 Msps; 32APSK 0,5~40 Msps
Demodulazione FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9
Frequenza di ingresso DVB-S2X : 950-2150 MHz
Velocità di trasmissione: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
Demodulazione FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Intensità del segnale: -65 ~ -25 dBm
Supporta la funzione Diseqc
Multiplazione:
Numero massimo di PID di gestione: 256
Funzione: rimappatura PID (automatica/manuale), regolazione PCR accurata, pass-through PID
4 Modulo sintonizzatore FTA (DX924)
Specifiche del modulo:
Ingresso streaming: 4 Ingresso sintonizzatore, tipo F
Standard: DX924: DVB-C(J.83 A/C)/J.83B/ DVB-T/ISDB-T commutabile
Standard: DVB-C (J.83 A/C); J.83B
Frequenza di ingresso: 60 MHz ~ 890 MHz
Velocità di trasmissione: 1000~9000Ksps
Costellazione: 16/32/64/128/256 QAM; 64/256 QAM per J.83B
Standard: DVB-T
Frequenza in ingresso: 60 MHz ~ 890 MHz
Larghezza di banda: larghezza di banda 5/6/7/8M
Indice PLP: 0~255 (facoltativo)
Norma: ISDB-T
Frequenza di ingresso: 60-890 MHz
Multiplazione:
Numero massimo di PID di gestione: 256
Funzione: rimappatura PID (automatica/manuale), regolazione PCR accurata, pass-through PID
4 Modulo multiplexing ASI/IP (DX504)
Specifiche del modulo:
Ingressi/uscite ASI: 4 ASI bidirezionali, BNC 75Ω
Ingressi/uscite IP: 2 porte Ethernet (100/1000M)
Ingresso connettore flusso
Rimultiplexing: rimappatura PID, correzione PCR, generazione automatica della tabella PSI/SI
Stream In: massimo 4 ingressi ASI, 256×2 ingressi IP
Stream Out: massimo 4 uscite ASI, 4 uscite IP
Modulo multiplexing EAS 4/8 CH (DX504E/DX508E)
Specifiche del modulo DX504E/DX508E:
Ingresso ASI: ingresso ASI1 (SPTS), BNC 75Ω
Input IP: 256 input IP tramite 1 GE1 (100/1000M)
Sorgente EAS: ASI1 o IP (il 256° IP) (ASI&IP dovrebbero essere SPTS, entrambi non possono mux, bitrate sorgente ≤10Mbps)
Re-multiplexing: rimappatura PID, correzione PCR (solo per IP), generazione automatica della tabella PSI/SI
Contatto:
Stream Out: 4 uscite IP tramite GE1, massimo 16 programmi per canale - DX504E
Streaming in uscita: 8 uscite IP tramite GE1, massimo 8 programmi per canale - DX508E
5 Modulo di multiplexaggio ASI (DX505)
Specifiche del modulo:
Ingressi/uscite ASI: 5 ASI bidirezionali, BNC 75Ω
Ingresso connettore flusso
Streaming in: massimo 5 ingressi ASI
Rimultiplexing: rimappatura PID, correzione PCR, generazione automatica della tabella PSI/SI
Streaming in uscita: massimo 5 uscite ASI
Modulo di multiplexaggio IP (DX506)
Specifiche del modulo:
Input IP: 512 SPTS o MPTS input su UDP, RTP, Unicast e Multicast tramite porta Ethernet GE1 (100/1000M)
Rimultiplexing: rimappatura PID, correzione PCR, generazione automatica della tabella PSI/SI
Stream Out: uscita 512 SPTS su UDP, RTP, Unicast e Multicast tramite porta Ethernet GE2 (100/1000M)
Modulo ASI/IP Mux- Scrambler (DX514)
Specifiche del modulo:
Ingressi/uscite ASI: 4 ASI bidirezionali, BNC 75Ω
Ingressi/uscite IP: 2 porte Ethernet (100/1000M)
Ingresso connettore flusso
Rimultiplexing: rimappatura PID, correzione PCR, generazione automatica della tabella PSI/SI
Stream In: massimo 4 ingressi ASI, ingresso IP su UDP/RTP/
Stream Out: massimo 4 uscite ASI, 4 uscite IP (MPTS) su UDP/RTP/RTSP
Mischiare:
CA simulcrypt massimo: 4
Norma: ETR289, ETSI 101 197, ETSI 103 197
Connessione: Connessione locale/remota
Modulo di commutazione ASI TS (DX515)
Specifiche del modulo:
Ingresso: 3 ASI
Uscita: 2 uscite specchio ASI
Pacchetto TS: 188/204
Contatto: Tomleequan
Contatto: Tomleequan Email:
Modalità di commutazione: manuale/automatica
Supporta il monitoraggio dello stato del programma (bitrate, conteggio continuo, stato di sincronizzazione)
Supporta la modalità canale e la commutazione della modalità programma
Supporto per tornare al flusso principale manualmente o automaticamente una volta che il flusso principale si è ripristinato
Modulo modulante QAM 16/32 (DX316/DX332)
Specifiche del modulo:
Input dati: input IP 512×2 su UDP/RTP, 2 porte GE (RJ45/SFP), connettore Stream
Uscita dati: 16 o 32 uscite IP su UDP/RTP/RTSP, unicast/multicast, 2 porte GE (RJ45/SFP)
Velocità di trasmissione: Max 840 Mbps/porta GE
Uscita RF (tipo F): 16/32 canali di multiplexing, scrambling e modulazione.
Multiplazione:
Massima rimappatura PID: 180 pid di uscita per canale per DX316, 256 pid di uscita per canale per DX332
Funzione: rimappatura PID (automatica o manuale), regolazione PCR accurata, generazione automatica della tabella PSI/SI
Mischiare:
CA simulcrypt massimo: 4
Norma: ETR289, ETSI 101 197, ETSI 103 197
Connessione: Connessione locale/remota
Modulazione:
Norma: EN300 429/ITU-T J.83A/B (DVB-C)
Sensibilità acustica: ≥40dB
Frequenza RF: 50~960 MHz, passo 1 KHz
Livello di uscita RF: -20~+10dBm (87~117 dBµV), step di 0,1 dB per tutti i vettori
Velocità di trasmissione dei simboli: 5,0 Msps~7,0 Msps, passo 1ksps
Costellazione: 16/32/64/128/256QAM
Uscita DX316: 16 uscite portanti non adiacenti entro una larghezza di banda di 192 M
Uscita DX332: 32 uscite portanti non adiacenti entro una larghezza di banda di 384 M
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Modulo modulante 48 QAM (DX348D)
Specifiche del modulo:
Input dati: input IP 1024 su UDP/RTP, unicast/multicast, 2 porte GE (RJ45/SFP), input IP 512 tramite connettore stream
Uscita dati: 48 uscite IP su UDP/RTP/RTSP, unicast/multicast, 2 porte GE (RJ45/SFP), GE1 per IP #1-#24, GE2 per IP #25-#48
Velocità di trasmissione: Max 840 Mbps/porta GE
Uscita RF: 2 porte di uscita di tipo F per 48 portanti non adiacenti, 75Ω
Carrier 1~24 in uscita tramite RF1, 25~48 tramite RF2, ogni RF supporta una larghezza di banda di 384 M
Multiplazione:
Massima rimappatura PID: 256 PID di uscita per canale
Funzione: rimappatura PID (automatica o manuale), regolazione PCR accurata, generazione automatica della tabella PSI/SI
Mischiare:
CA simulcrypt massimo: 6
Norma: ETR289, ETSI 101 197, ETSI 103 197
Connessione: Connessione locale/remota
Modulazione:
Norma: EN300 429/ITU-T J.83A/B/C MER: ≥40dB
Frequenza RF: 50~960 MHz, passo 1 KHz
Livello di uscita RF: -20~+10dBm (87~117 dBµV), step di 0,1 dB per tutti i vettori
Velocità di trasmissione dei simboli: 3600~7000Ksps, stepping 1ksps 5057Ksps (J.83B, 64QAM), 5361Ksps (J.83B, 256QAM)
Costellazione/larghezza di banda: J.83A: 16/32/64/128/256QAM, 8M
J.83B/C: 64/256QAM, 6M 8 Modulo modulante DVB-T/ATSC (DX308T/DX308AT)
Tomleequan
Specifiche del modulo:
Input dati: connettore Stream
256 ingressi IP su UDP/RTP, 2 porte GE (RJ45/SFP)
256 ingressi IP su UDP/RTP, 2 porte GE (RJ45/SFP)
DX308T
DX308AT
Uscita dati: 8 uscite IP su UDP/RTP/RTSP, unicast/multicast, 2 porte GE (RJ45/SFP)
Velocità di trasmissione: Max 840 Mbps/porta GE
Uscita RF (tipo F): 8 uscite portanti non adiacenti entro una larghezza di banda di 192 M
Multiplazione:
Numero di canali: 8 canali multiplexing
Massima rimappatura PID: 180 pid di uscita per canale
Funzione: rimappatura PID (automatica o manuale), regolazione PCR accurata, generazione automatica della tabella PSI/SI
Modulazione: Modello DX308T (8*DVB-T)
Norma: ETSI EN300 744 MER: ≥40 dB
Frequenza RF: 50~960 MHz, passo 1 KHz
Costellazione: QPSK/16QAM/64QAM
Larghezza di banda: 6/7/8 MHz
Modalità di trasmissione: 2K/4K/8K FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Livello di uscita RF: -20~+10dBm (per tutti i vettori), step da 0,5dB
Modulazione: DX308AT (8*ATSC)
Standard: ATSC A/53 MER: ≥40dB Frequenza RF: 50~960MHz, passo 1KHz
Costellazione: 8VSB Larghezza di banda: 6MHz FEC: RS(208 188)+Trellis
Livello di uscita RF: -20~+10dBm (per tutti i vettori), step da 0,5dB
6 Modulo modulante ISDB-Tb (DX306I)
Specifiche del modulo:
Input dati: input IP 32×6 su UDP/RTP, 2 porte GE (RJ45/SFP) e connettore stream
Uscita dati: 6 uscite IP su UDP/RTP/RTSP, unicast/multicast, 2 porte GE (RJ45/SFP)
Velocità di trasmissione: Max 840 Mbps/porta GE
Uscita RF (tipo F): 6 canali di multiplexing e modulazione.
Multiplazione:
Massima rimappatura PID: 180 pid di uscita per canale
Funzione: rimappatura PID (automatica o manuale), regolazione PCR accurata, generazione automatica della tabella PSI/SI
Modulazione:
Norma: ARIB STD-B31
Larghezza di banda: 6M
Costellazione: QPSK, 16QAM, 64QAM
Intervallo di guardia: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione: 2K, 4K, 8K
Velocità di codifica: 1/2, 2/3, 3/4, 5/6, 7/8
Sensibilità acustica: ≥40dB
Frequenza RF: 50~960 MHz, passo 1 KHz
Livello di uscita RF: -20 dBm ~ + 10 dBm (87 ~ 117 dB µV), stepping di 0,1 dB
2 Modulo di decodifica HD-SDI (DX702)
Specifiche del modulo:
Ingresso/uscita ASI: 2 ASI bidirezionali, BNC 75Ω
Ingresso connettore flusso
Decodifica:
Uscita video/audio: 2 uscite HD/SD SDI
Formato video: MPEG-2, MPEG-4 AVC/H.264
Risoluzione: 480i,480p,576i,576p,720p@50/59.94/60,1080i@50/59.94/60
Croma: 4:2:0
Formato audio: MPEG1 Layer2, LC-AAC, HE-AAC, AC3 (2.0/5.1), AC3 Passthrough, Supporta doppia uscita audio Supporta CC/sottotitoli
4 Modulo di decodifica HDMI (DX714)
Specifiche del modulo:
Input: 1 IP (MPTS/SPTS) input su UDP tramite connettore stream, Unicast/Multicast
Uscita: 4 uscite HDMI
Decodifica:
Uscita video/audio: 4 uscite HDMI con 1 canale audio stereo incorporato in ogni porta
Formato video: MPEG-2, MPEG-4 AVC/H.264, HEVC/H.265, AVS, AVS+
Tomleequan
Formato audio: MPEG 1 Layer 2, LC-AAC, HE-AAC, AC3 (2.0)
Risoluzione: 480i, 480p, 576i, 576p, 1280×720_50p, 1280×720_60p, 1920×1080_50i, 1920×1080_50p 1920×1080_60i, 1920×1080_60p
Supporta l'upscale/downscale manuale della risoluzione
2 Modulo di transcodifica IP (DX202)
Specifiche del modulo:
Input: connettore di flusso
Risoluzione: 480i, 576i, 720P@50, 720P@60, 1080i@50, 1080i@60, 1080P@50, 1080P@60
Codifica video:
2*MPEG-2/ H.264/ AVS/AVS+ HD/SD → 2* H.264 HD/SD
Bit-rate video: 1~19,5 Mbps per canale
Modalità di tariffazione: CBR/VBR
Struttura GOP: IBBP, IPPP, IBP
Codifica audio:
MPEG-1 livello II, LC/HE-AAC, AC3, DRA→ MPEG-1 livello II, LC/HE-AAC
Bitrate audio: 64/96/128/192/256/320/384 Kbps
Controllo del guadagno audio: 0-100
Specifiche dell'attrezzatura:
Parametri dell'unità di base
Dimensioni (L×P×A): 482mm×410mm×44mm
Ambiente: 0~45℃(lavoro); -20~80℃(stoccaggio)
Requisiti di alimentazione CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
Confronto dei parametri: DHP400 Modello DHP400A
Trasporto dati IP Trasporto di sola andata: Trasporto bidirezionale:
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Numero di elaborazione TS
Multiplazione
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
GE1/GE2 supportano un output massimo di 8MPTS e 512SPTS
Supporta 1 ingresso TS (MPTS/SPTS) da ciascun modulo e il bitrate massimo è 350 Mbps
Supporta la funzione multiplexing:
Può muxare TS da diversi moduli a un TS e trasmettere attraverso un modulo o una porta GE1/GE2
GE1/GE2 supportano l'input e l'output dei dati IP
Supporta un massimo di 512 TS (MPTS/SPTS) in ingresso da ciascun modulo e il bitrate massimo è 350 Mbps
Non supporta la funzione multiplexing: Può combinare TS da moduli diversi e inviare questi TS tramite un modulo o una porta GE1/GE2
Uscita per modulo 1 MPTS dopo il multiplexing 1 o più MPTS/SPTS
Chi siamo
FMUSER è un'azienda specializzata in sistemi di trasmissione televisiva e broadcasting e nell'integrazione di sistemi IPTV per hotel. L'azienda è stata fondata nel 2009 e ha servito oltre 180 paesi in tutto il mondo. Oltre 20.000 stazioni televisive, stazioni radio e clienti alberghieri da diversi.
Contatto: Tomleequan Email: sales@fmuser.com WhatsApp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
