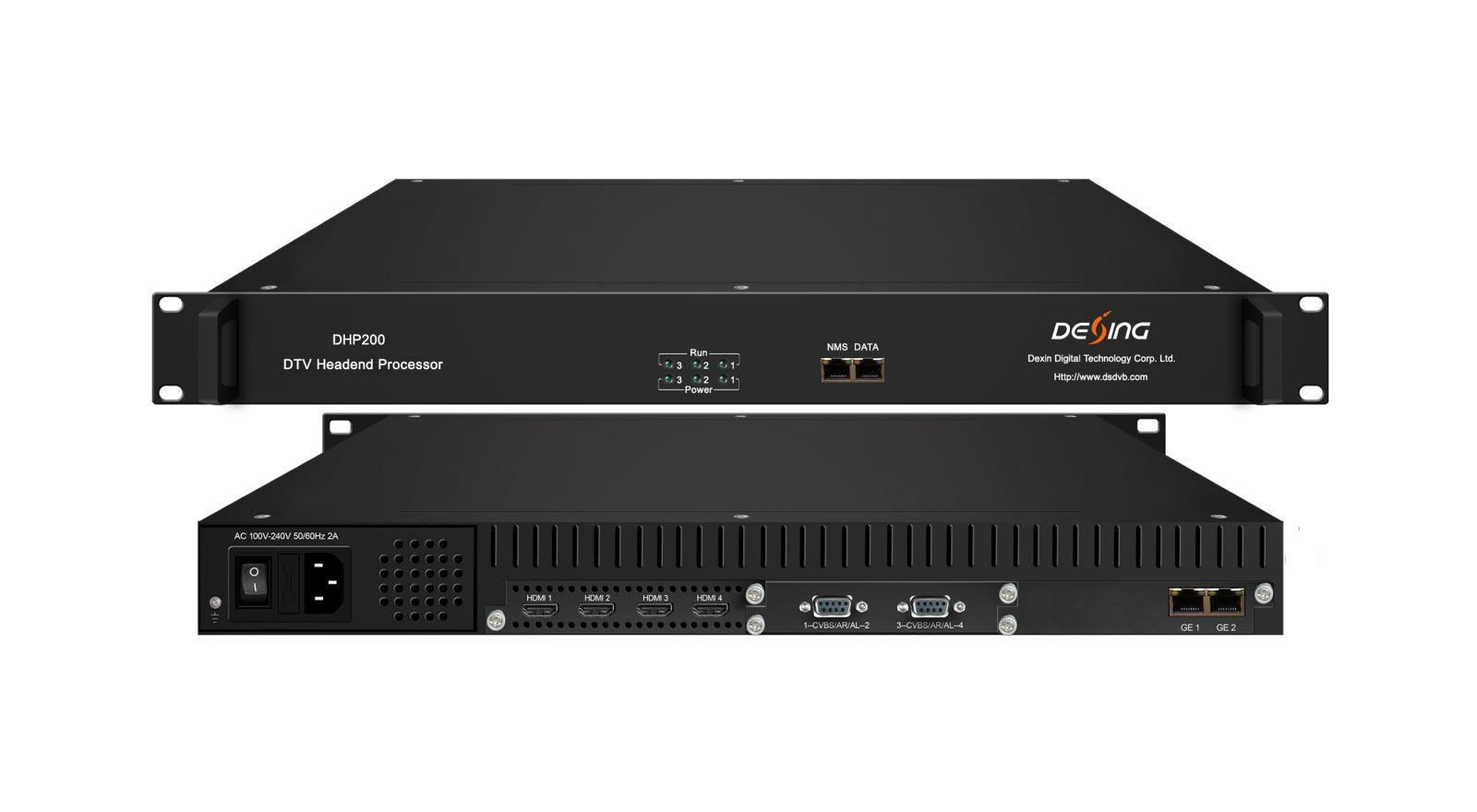

Processore head-end DHP200
Descrizione del prodotto
Il processore head-end DHP200 DTV è la nuova generazione di apparecchiature di elaborazione head-end professionali. Questo case 1-U è dotato di 3 slot per moduli indipendenti e può essere combinato con diversi moduli come sistema head-end in base alle esigenze operative. Ogni modulo può essere configurato individualmente in base alle applicazioni, tra cui codifica, decodifica, transcodifica, multiplexing, descrambling e modulazione dell'elaborazione. Il processore head-end DHP200 porta un livello completamente nuovo di intelligenza e alte prestazioni alla rete a un prezzo conveniente.
Caratteristiche principali
* Design plug-in modulare, chassis 1U e 3 slot
* Supporta la combinazione flessibile di qualsiasi tipo di modulo diverso
* Elaborazione dati massima 800M
* Supporta 1 GE bidirezionale (porta dati), interfaccia RJ45
* Supporto alla gestione Web, aggiornamento tramite Web

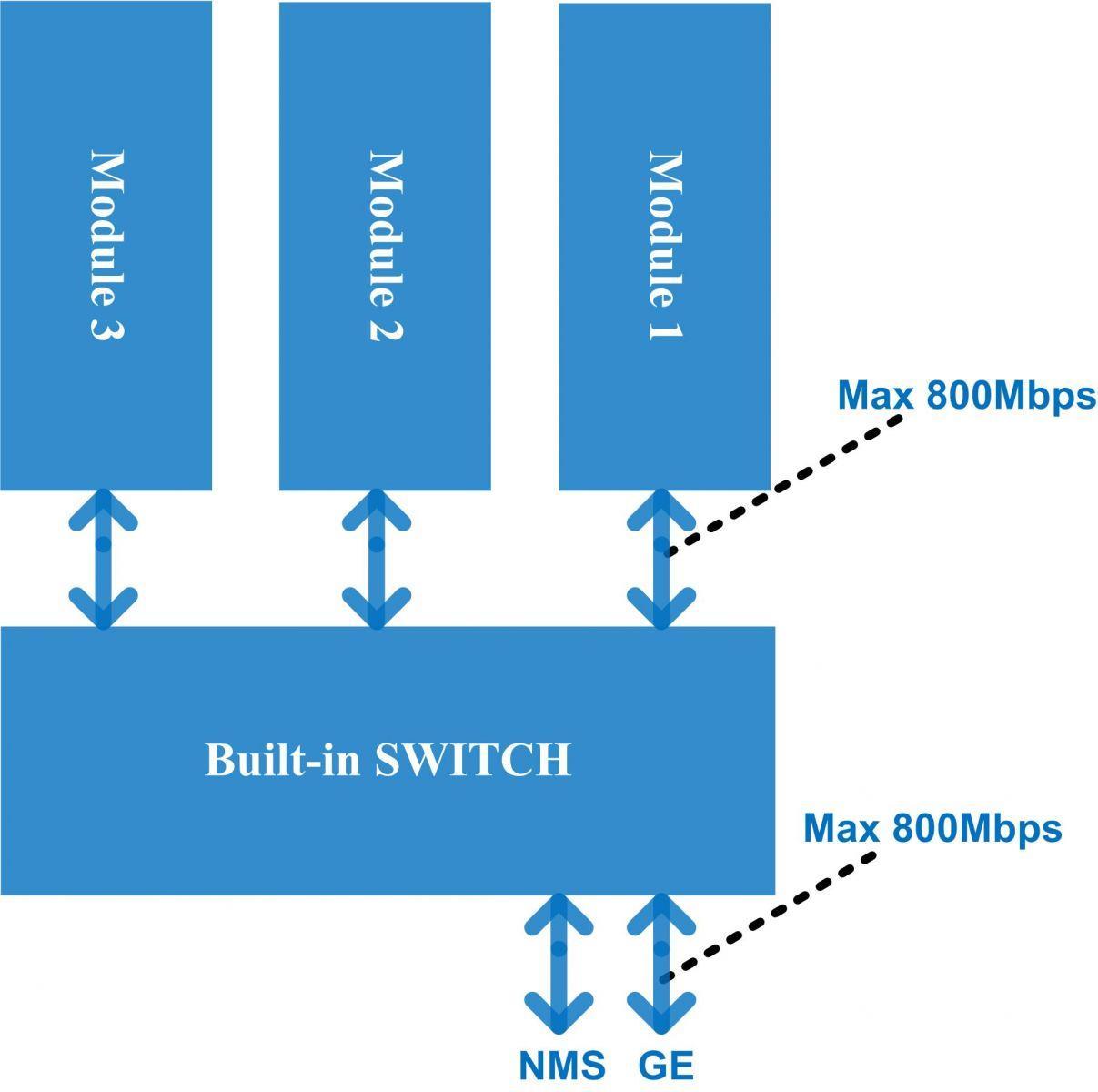

Grafico dei principi
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

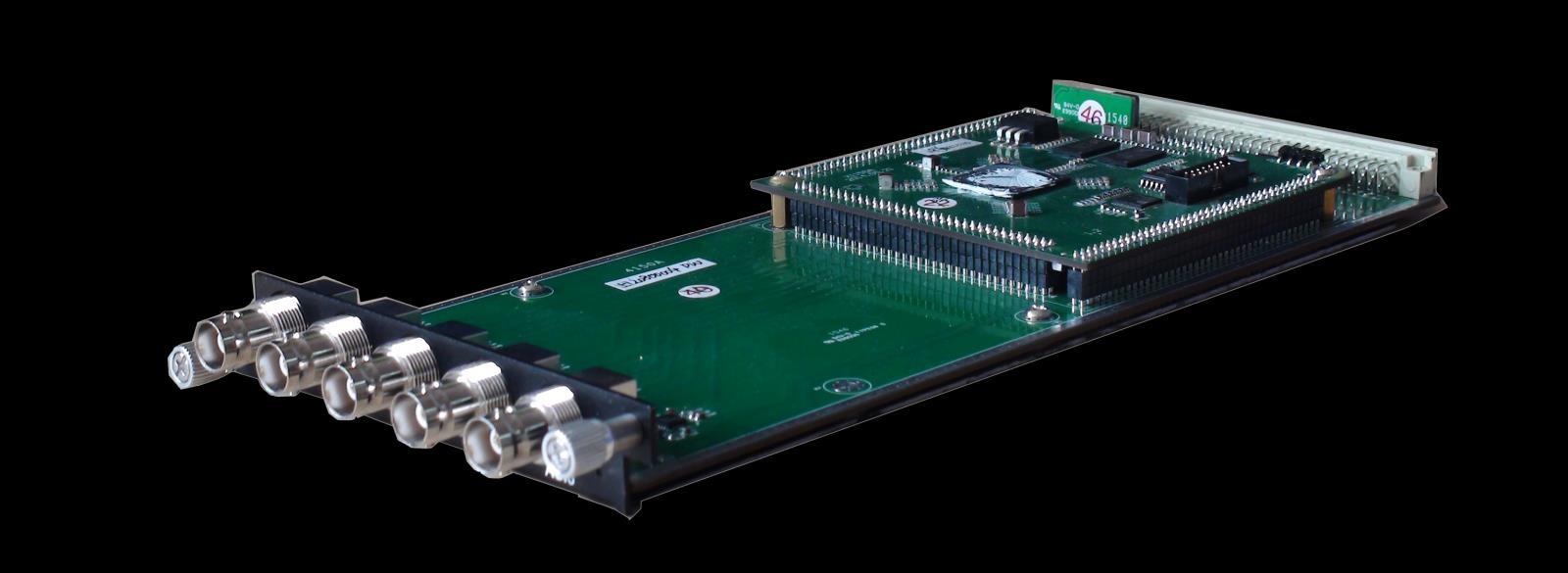

Specifiche del modulo: 4 Modulo di codifica CVBS/SDI (DX214B)
Specifiche del modulo:
Ingresso: 4 CVBS (DB9 a RCA) o 4 SDI (BNC)
Uscita: 1 MPTS e 4 SPTS in uscita su UDP/RTP, unicast e multicast
Codifica video:
Formato video: MPEG-2, MPEG4 AVC/H.264
Formato immagine: PAL, NTSC Segnale SD (solo per ingresso CVBS)
Risoluzione:
Ingresso: 720*576 -50i
Uscita: 720*576/352*288/320*240/320*180/176*144/160*120/160*90-50Hz
Ingresso: 720*480 -60i
Uscita: 720*480/352*288/320*240/320*180/176*144/160*120/160*90-60Hz
Controllo della velocità: CBR/VBR
Struttura del GOP: IPPP, IBPBP, IBBPB, IBBBP
Bitrate video: 0,5~5 Mbps
Codifica audio:
Formato audio: MPEG1 Audio Layer 2, LC-AAC, HE-AAC
Frequenza di campionamento: 48 KHz
Velocità in bit: 48/56/64/80/96/112/128/160/192/224/256/320/384 Kbps
Supporta l'inserimento di logo, didascalia, codice QR

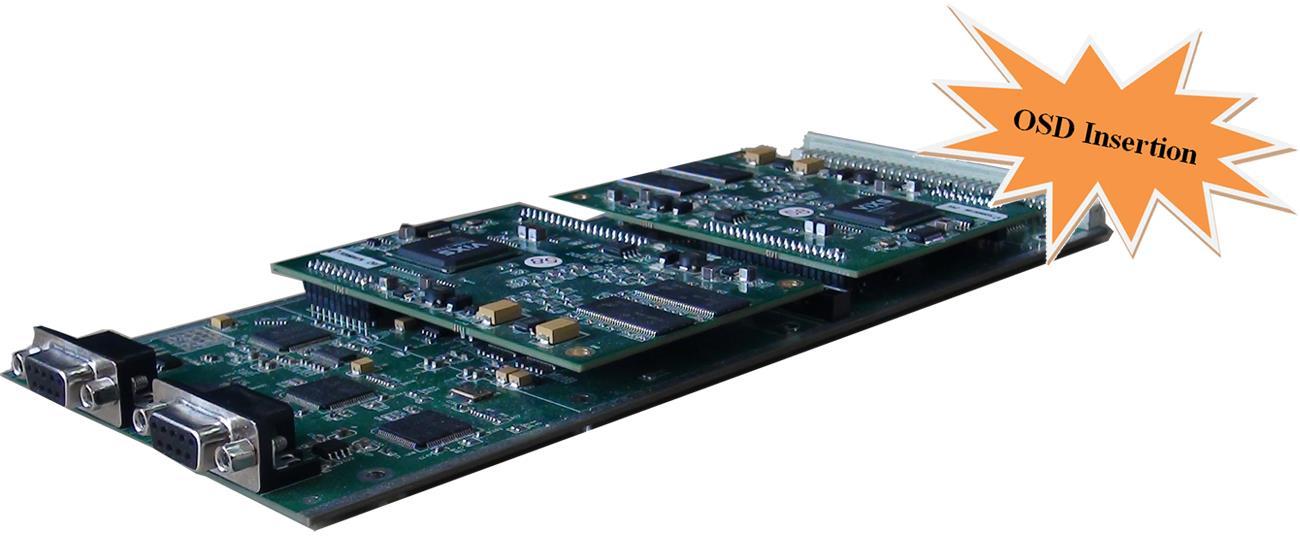

4 Modulo di codifica CVBS (DX214/214A)
Contatto:
Specifiche del modulo:
Ingresso: 4 video CVBS, 4 audio stereo (DB9 a RCA)
Uscita: 1 MPTS e 4 SPTS in uscita su UDP/RTP, unicast e multicast
Codifica video:
Formato video: MPEG-2 (4:2:0)
Formato immagine: PAL, NTSC Segnale SD
Risoluzione di uscita: 720×480_60i, 544×480_60i, 352×480_60i, 352×240_60i, 320×240_60i, 176×240_60i, 176×120_60i, 720×576_50i, 704×576_50i, 640×576_50i, 352×288_50i, 320×288_50i, 176×288_50i, 176×144_50i
Struttura GOP: IP, IBP, IBBP, IBBBP
Bitrate video: 0,1 Mbps~8 Mbps per canale
Supporta CC (sottotitoli)
Codifica audio:
Formato audio: MPEG-1 Layer 2, DD AC3 (2.0)
Frequenza di campionamento: 48 KHz
Bitrate audio: 128/192/256/320/384 kbps per canale
Supporta l'inserimento di logo, didascalia, codice QR (solo per DX214A)

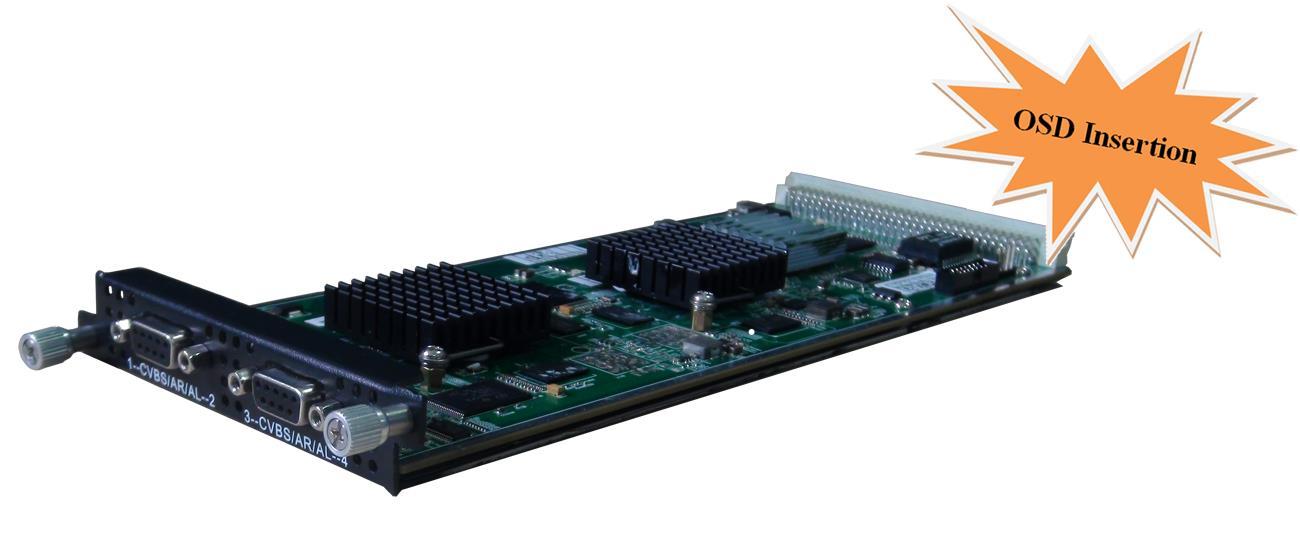

8 Modulo di codifica CVBS (DX218S)
Contatto:
Specifiche del modulo:
Ingresso: 8 video CVBS, 8 audio stereo (DB15 a RCA) o 8 ingressi audio analogici per funzionare come modulo encoder audio
Uscita: 1 MPTS e 8 SPTS su UDP/RTP, unicast e multicast
Codifica video:
Formato video: MPEG4 AVC/H.264
Formato immagine: PAL, NTSC Segnale SD
Risoluzione: 720×576i, 720×480i
Controllo della velocità: CBR/VBR
Struttura del GOP: IPP
Bitrate video: 1~7Mbps per canale
Codifica audio:
Formato audio: MPEG-1 Layer 2
Frequenza di campionamento: 48 KHz
Bit-rate: 64/128/192/224/256/320/384 Kbps per canale
Supporta l'inserimento di logo, didascalia, codice QR

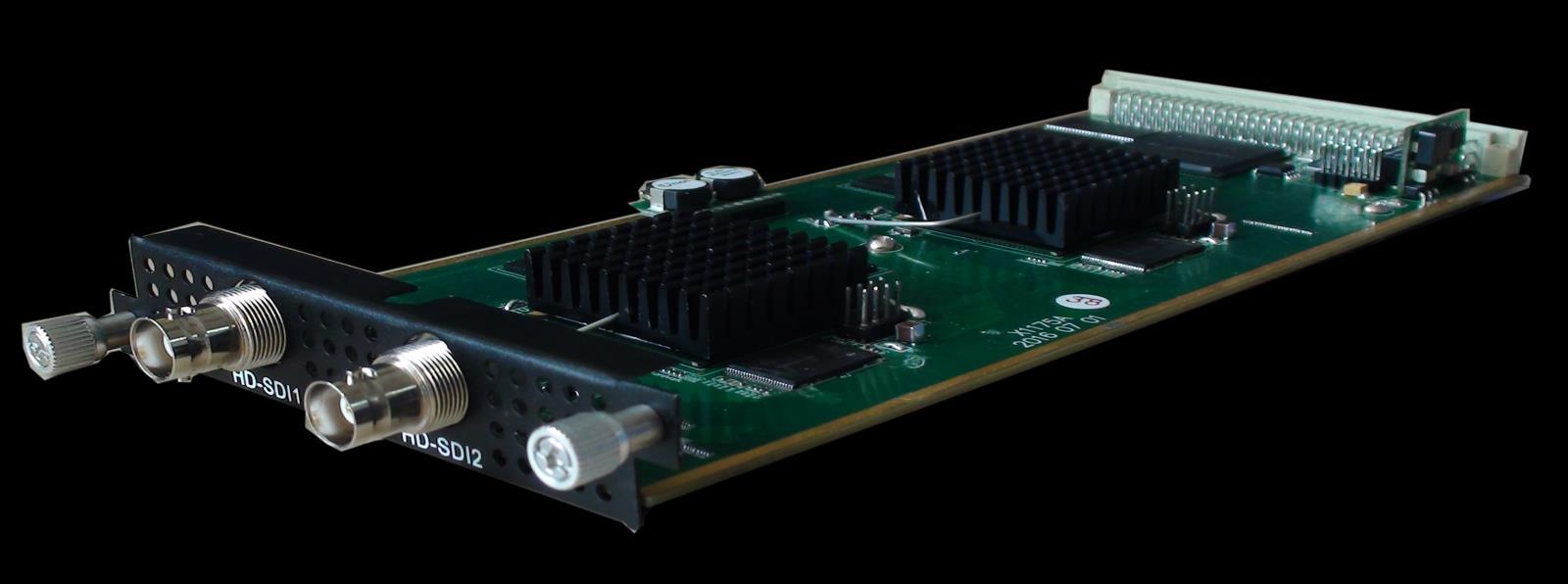

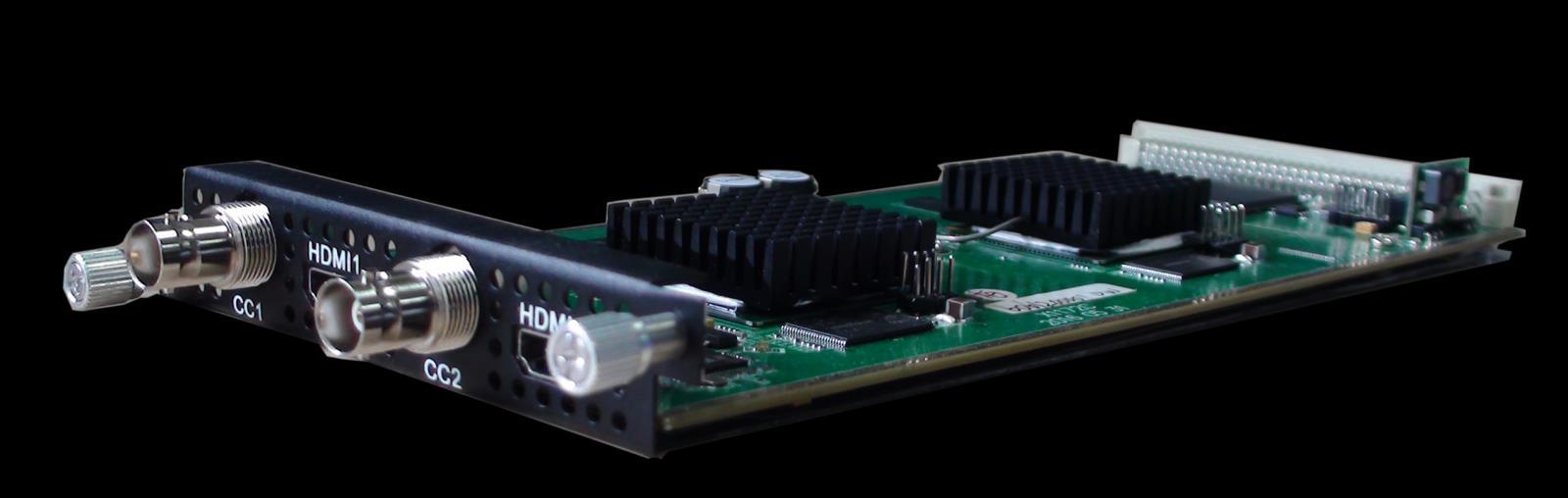

2 Modulo di codifica/transcodifica HDMI/SDI (DX202A/DX202A-D)
Contatto: Tomleequan
Specifiche del modulo:
Ingresso: 2*HDMI, 2*BNC per ingresso CC (sottotitoli) - (DX202A)
Ingresso: 2*HD/SD SDI - (DX202A-D)
Uscita: 1*uscita MPTS su UDP, Unicast/Multicast
Codifica video:
Formato video: MPEG2 e MPEG4 AVC/H.264
Risoluzione di ingresso: 1920*1080_60P, 1920*1080_50P, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Proporzioni: 16:9, 4:3
Bitrate video: 0,8~19 Mbps
Supporta CC (sottotitoli)
Codifica audio:
Formato audio: MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Codifica Dolby Digital AC3 (2.0) (opzionale); passthrough AC3 (2.0/5.1)
Frequenza di campionamento: 48 KHz Bitrate audio: 64 Kbps-320 kbps per canale
Codifica video:
4*MPEG2 HD → 4*MPEG2/H.264 SD; Risoluzione video 4K Ultra HD → ... 4*MPEG2 SD → 4*MPEG2/H.264 SD; 4*H.264 SD → 4*MPEG2/H.264 SD
Codifica audio:
MPEG-1 Layer 2, AC3 (facoltativo) e AAC any-to-any

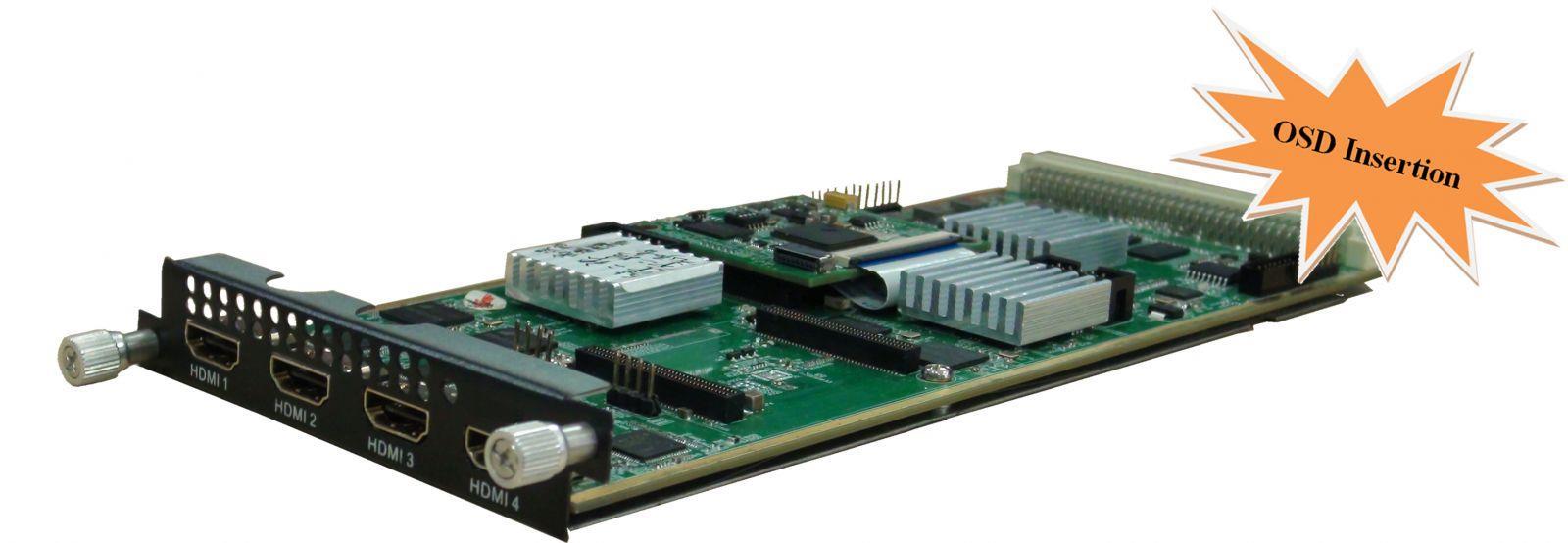

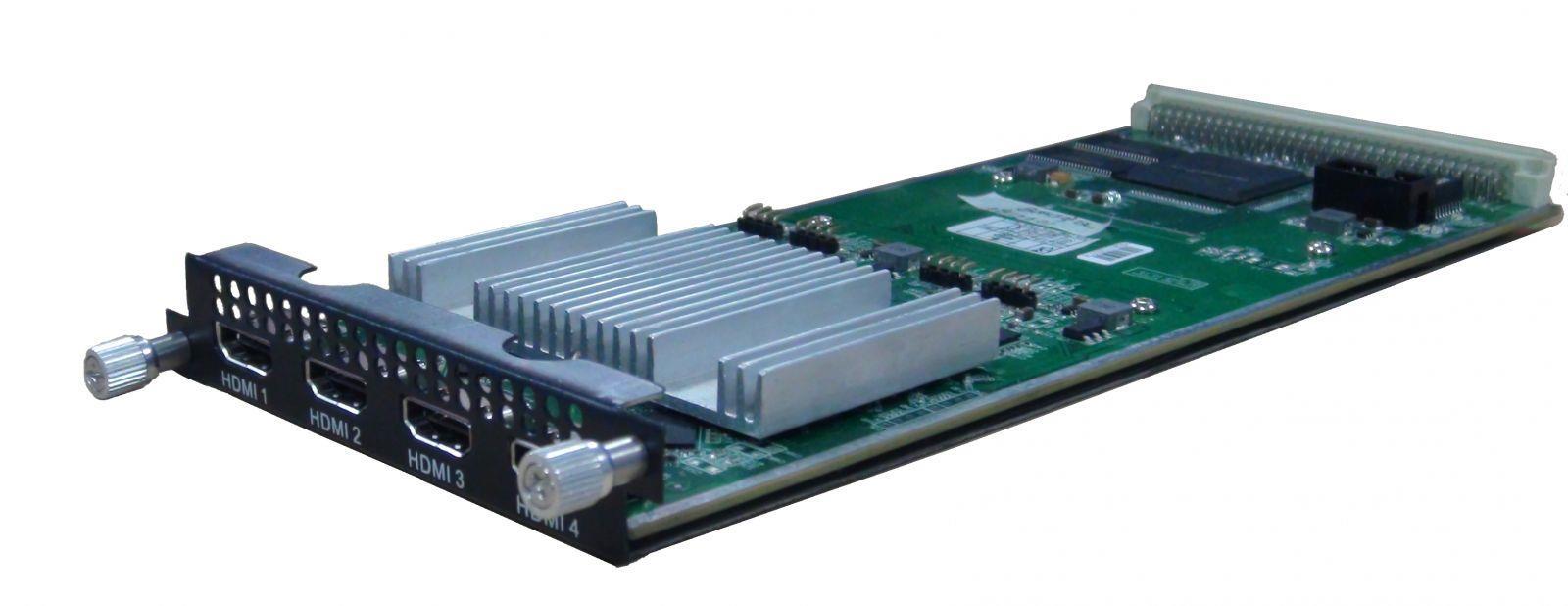

4 Modulo di codifica HDMI/SDI (DX224H/HV)
Specifiche del modulo:
Ingresso: 4×HDMI (1.4) /ingresso SDI, HDCP 1.4
Uscita: 1 MPTS e 4 uscite SPTS su UDP/RTP/RTSP
Codifica video:
Formato video: HEVC/H.265 e MPEG 4 AVC/H.264
Risoluzione:
DX224HV Ingresso
4*1080P-50
Risoluzione
4*1080P-60/59.94
Formato HEVC/H.265
4*1080P-50
4*1080P-60, Risoluzione
4*1080P-59.94
Formato MPEG-4 AVC/H.264
4*1080P-25
2*1080P-50
4*1080P-30
Risoluzione
4*1080P-29.97
2*1080P-60
Modello
Produzione
Modello DX224H
4*1080I-50
4*1080I-60/59,94
4*720P-50
Risoluzione
4*720P-60/59.94
Ingresso
4*1080P-50
Risoluzione 4*1080P-60/59.94
4*1080I-50
4*1080I-60/59,94
4*1080P-50, 4*1080P-25
4*1080P-60, 4*1080P-30
4*720P-50
4*720P-60, Risoluzione
4*720P-59.94
Produzione
Formato HEVC/H.265
4*1080P-50
4*1080P-60, Risoluzione 4*1080P-59.94
4*1080P-50, 4*1080P-25
4*1080P-60, 4*1080P-30
2*1080P-59.94
4*1080I-50
4*1080P-25
2*1080P-50
4*1080I-60
4*1080P-30
2*1080P-60
4*720P-50
Risoluzione 4*720P-60
Risoluzione 4*720P-59.94
Formato MPEG-4 AVC/H.264
4*1080P-50
Risoluzione 4*1080P-60
Risoluzione 4*1080P-59.94
4*1080P-25
4*1080P-50 4*1080I-50
4*1080P-30
Risoluzione 4*1080P-60
4*1080I-60
4*720P-50 4*720P-50 4*720P-50
Risoluzione
4*720P-60/59.94
Croma: 4:2:0
4*720P-60, Risoluzione 4*720P-59.94
Risoluzione 4*720P-60
Risoluzione 4*720P-59.94
Bit rate (ogni canale): 0,5 Mbps~20 Mbps (H.265); 4 Mbps~20 Mbps (H.264)
Controllo della velocità: CBR/VBR
Struttura del GOP: IBBP, IPPP
Codifica audio:
Formato audio: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Bit-rate (ogni canale):
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
48 Kbps~384 Kbps (MPEG-1 Livello 2 e LC-AAC);
Da 24 Kbps a 128 Kbps (HE-AAC); da 18 Kbps a 56 Kbps (HE-AAC V2)
Frequenza di campionamento: 48 KHz
Supporta la regolazione del guadagno audio
Supporto Logo, inserimento codice QR - Opzionale in base all'ordine

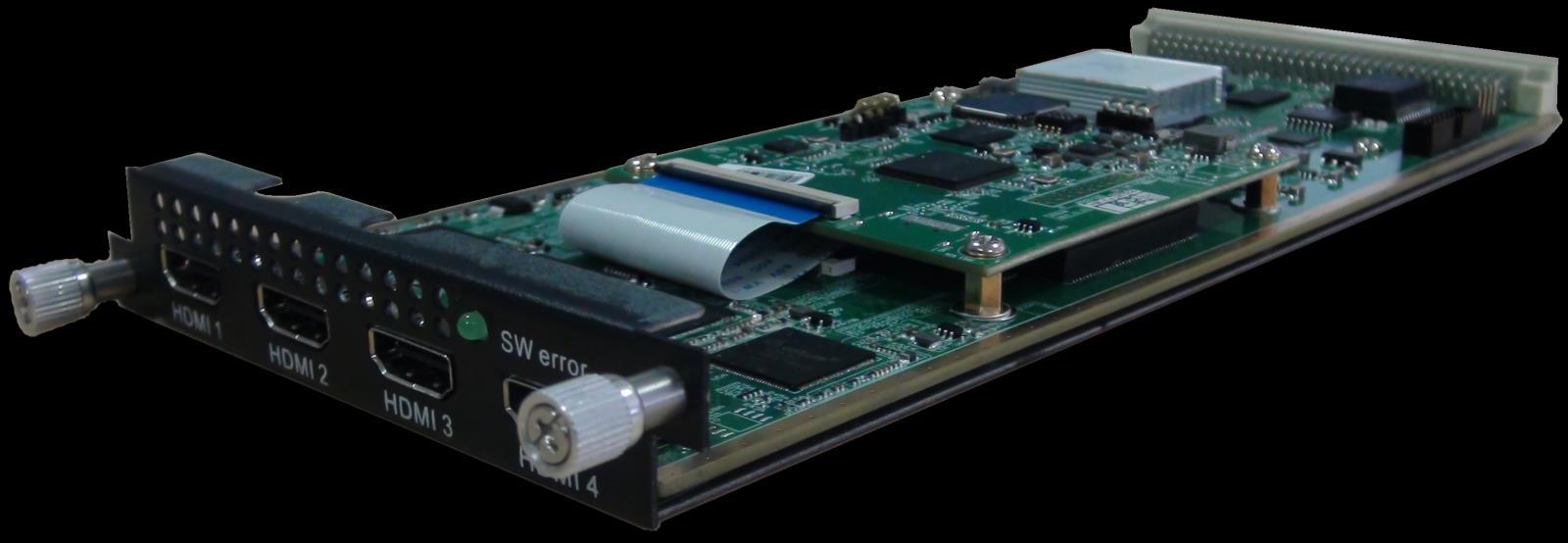

4 Modulo di codifica HDMI/SDI (DX224V)
Specifiche del modulo:
Ingresso: 4×SDI/HDMI (1.4), HDCP 1.4
Codifica video:
Formato video: HEVC/H.265 e MPEG 4 AVC/H.264
Risoluzione: HDMI VI e SDI: Ingresso
4*1080P-50
Risoluzione 4*1080P-60/59.94
4*1080I-50
4*1080I-60/59,94
4*720P-50
Produzione
Formato HEVC/H.265 Formato MPEG-4 AVC/H.264
4*1080P-50
2*1080P-50
Risoluzione 4*1080P-60/59.94 Risoluzione 2*1080P-60/59.94
4*1080P-50
4*1080I-50 2*1080P-50
Risoluzione 4*1080P-60/59.94 4*1080I-60/59,94
4*720P-50
Risoluzione 2*1080P-60/59.94
4*720P-50
Risoluzione 4*720P-60/59.94 Risoluzione 4*720P-60/59.94 Risoluzione 4*720P-60/59.94
HDMI V2: Ingresso
Produzione
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
4*2160P_25/30/29.97
Risoluzione
4*1080P_50/60/59.94
Risoluzione
4*720P_50/60/59.94
Tomleequan
Formato HEVC/H.265
2*2160P_25/30/29.97
Risoluzione
4*1080P_50/60/59.94
Risoluzione
4*720P_50/60/59.94
Formato MPEG-4 AVC/H.264
1*2160P_25/30/29.97
2*1080P_50/60/59.94
Risoluzione
4*720P_50/60/59.94
Croma: 4:2:0 Bit rate: 0,5 Mbps~20 Mbps (H.265); 4 Mbps~20 Mbps (H.264)
Controllo della velocità: CBR/VBR
Struttura del GOP: IBBP, IPPP
Codifica audio:
Formato audio: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Frequenza di campionamento: 48 KHz
Bit-rate (ogni canale):
48 Kbps~384 Kbps (MPEG-1 Livello 2 e LC-AAC)
Da 24 Kbps a 128 Kbps (HE-AAC), da 18 Kbps a 56 Kbps (HE-AAC V2)
Supporta la regolazione del guadagno audio
Supporto Logo, inserimento codice QR - disponibile su HDMI V1

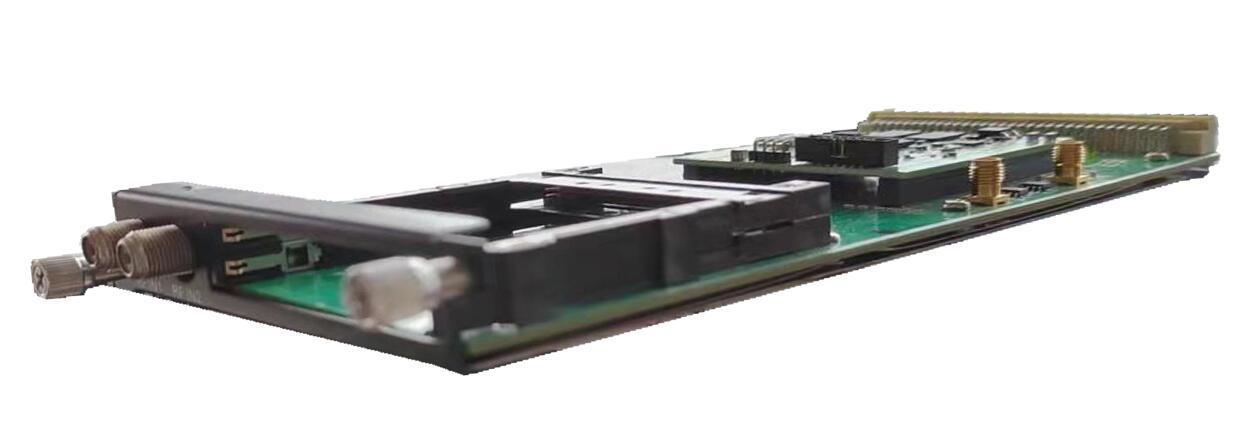

2 Modulo di decodifica del sintonizzatore (DX902A)
Ingresso streaming: 2 ingressi sintonizzatore, tipo F, 16 ingressi IP dalla porta dati, UDP/RTP, unicast e multicast, IGMP V2/V3
Streaming in uscita: 1 MPTS e 16 uscite SPTS su UDP/RTP/RTSP, Unicast/Multicast DVB-CI: 2 slot di interfaccia comune indipendenti
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Ingresso sintonizzatore: DVB-S/S2/S2X
Velocità di trasmissione: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
Frequenza di ingresso: 950-2150 MHz
DVB-S:
Costellazione: QPSK
Demodulazione FEC: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2:
Costellazione: QPSK/8PSK/16APSK/32APSK
Demodulazione FEC:
Italiano: QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2X:
Costellazione: QPSK/8PSK/8APSK/16APSK/32APSK
Demodulazione FEC:
Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9, 9/10
Supporta la funzione Diseqc
Multiplazione:
Massima rimappatura PID: 256 pid di uscita
Funzione: rimappatura PID (automatica o manuale), regolazione PCR accurata, generazione automatica della tabella PSI/SI
Decifrare:
Quantità CAM/CI: 2
Modalità BISS: Modalità 1, Modalità E; fino a 120 Mbps, 32 chiavi BISS

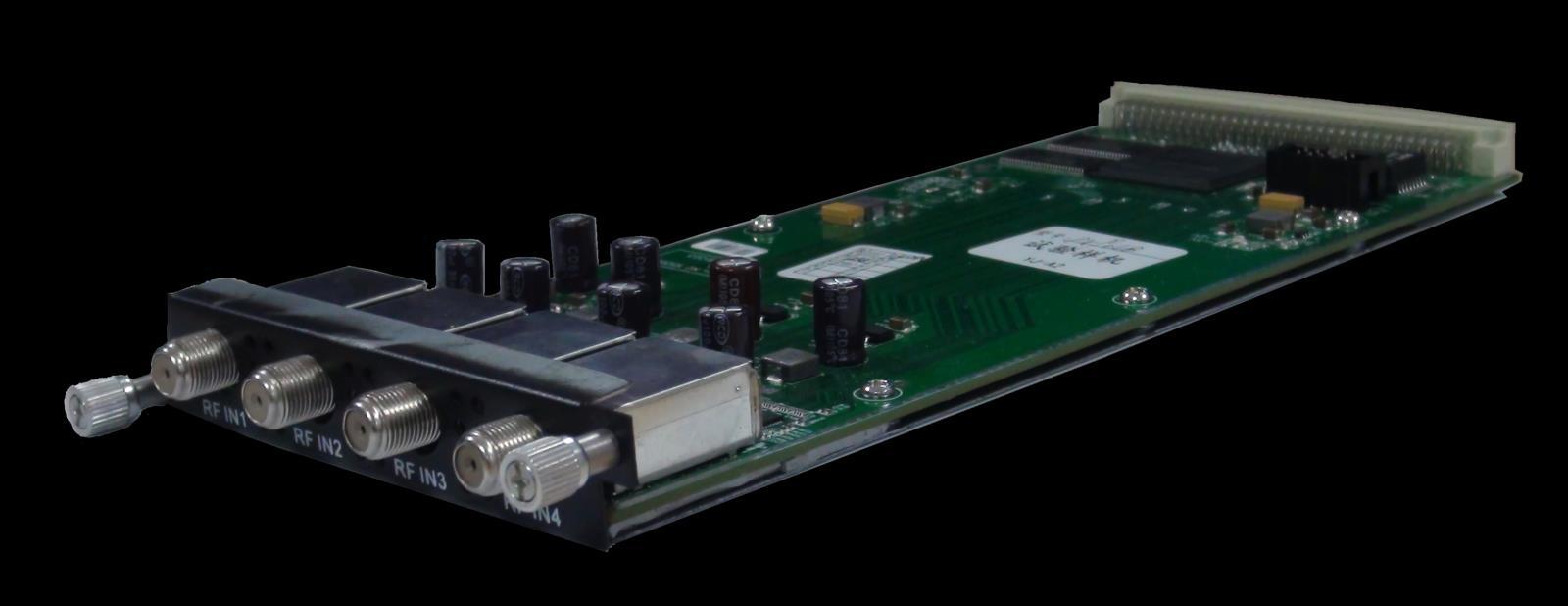

4 Modulo sintonizzatore FTA (DX904B)
Specifiche del modulo:
Ingresso streaming: 4 Ingresso sintonizzatore, tipo F
Streaming in uscita: 1 uscita MPTS per mux, 4 uscite MPTS per 4 ingressi sintonizzatore pass through su UDP/RTP/RTSP, unicast/multicast
Ingresso sintonizzatore: DVB-S/S2/S2X
Velocità di trasmissione: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
Frequenza di ingresso: 950-2150 MHz
DVB-S:
Costellazione: QPSK
Demodulazione FEC: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2:
Costellazione: QPSK/8PSK/16APSK/32APSK
Demodulazione FEC:
Italiano: QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2X:
Costellazione: QPSK/8PSK/8APSK/16APSK/32APSK
Demodulazione FEC:
Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9, 9/10
Supporta la funzione Diseqc
Multiplazione:
Numero massimo di PID di gestione: 256
Funzione: rimappatura PID (automatica/manuale), regolazione PCR accurata, pass-through PID
Decifrare:
Modalità BISS: Modalità 1, Modalità E; fino a 120 Mbps, 32 chiavi BISS
Modulo di descrambling a 4 frequenze (DX942A)
Stream in: 4 frequenze di ingresso (ogni interfaccia RF in per 2 frequenze di blocco), tipo F, 16 ingressi IP (UDP/RTP) dalla porta dati, unicast e multicast, IGMP V2/V3
Streaming in uscita: 1 MPTS e 16 SPTS in uscita su UDP e RTP/RTSP, Unicast/Multicast
DVB-CI: 2 slot di interfaccia comune indipendenti
Ingresso sintonizzatore: DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T commutabile
Standard: DVB-C (J.83 A/C); J.83B
Frequenza di ingresso: 60 MHz ~ 890 MHz
Velocità di trasmissione: 1000~9000Ksps
Costellazione: 16/32/64/128/256 QAM; 64/256 QAM per J.83B
Standard: DVB-T/T2
Frequenza in ingresso: 60 MHz ~ 890 MHz
Larghezza di banda: larghezza di banda 5/6/7/8M
Indice PLP: 0~255 per DVB-T2
Norma: ISDB-T
Frequenza di ingresso: 60-890 MHz
Multiplazione:
Massima rimappatura PID: 256 pid di uscita
Funzione: rimappatura PID (automatica o manuale), generazione automatica della tabella PSI/SI
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Decifrare:
Quantità CAM/CI: 2
Tomleequan
Modalità BISS: Modalità 1, Modalità E; fino a 120 Mbps, 32 chiavi BISS

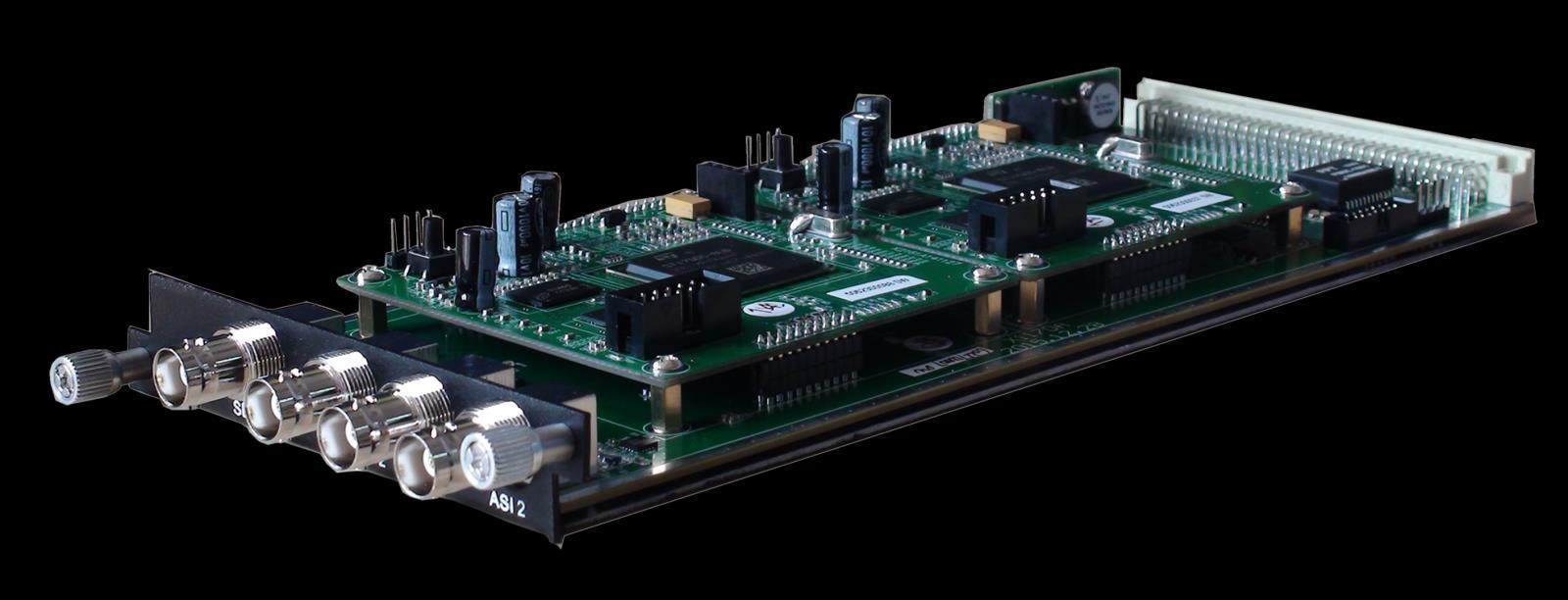

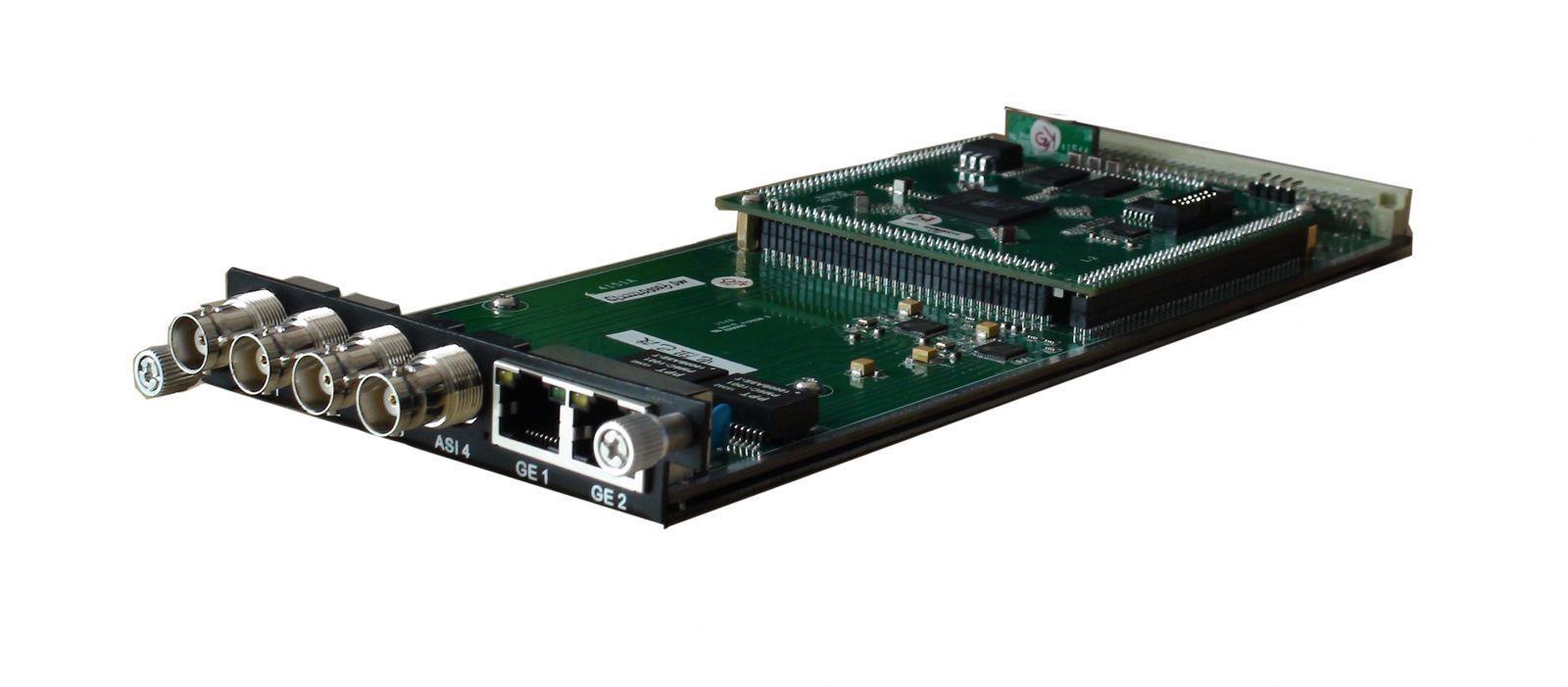

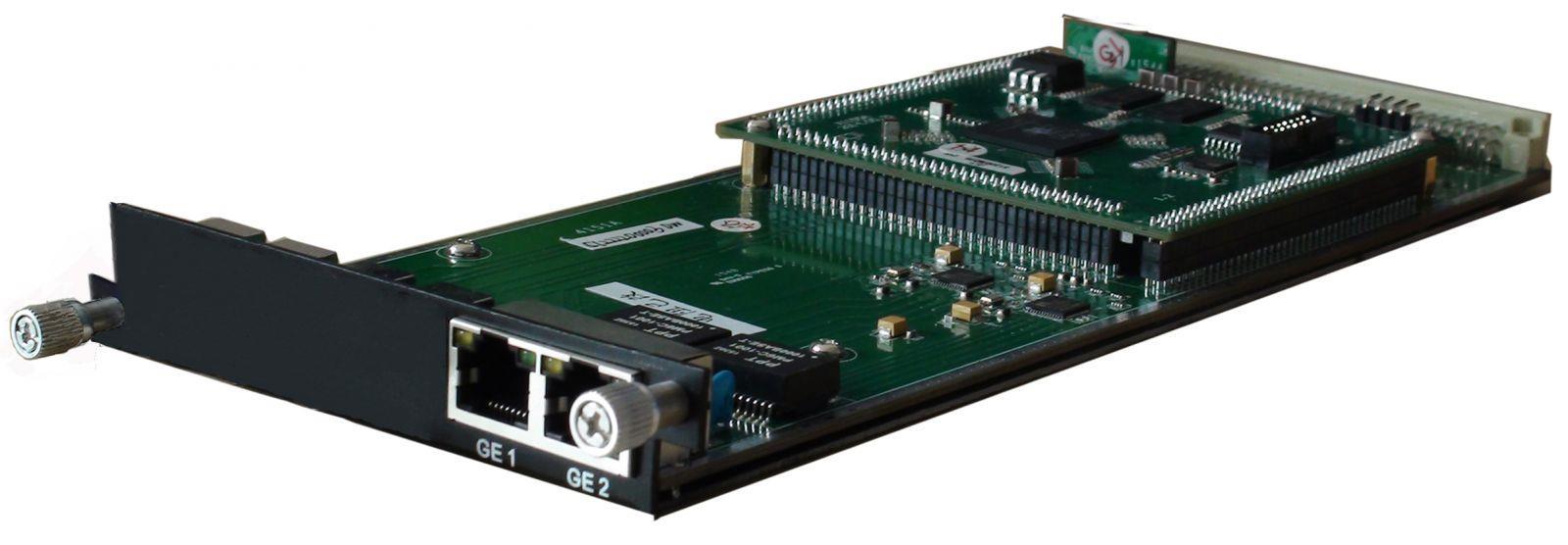

4 Modulo multiplexing ASI/IP (DX504)
Specifiche del modulo:
Ingressi/uscite ASI: 4 ASI bidirezionali, BNC 75Ω (ingresso o uscita impostati manualmente)
Ingressi/uscite IP: 2 porte GE nel modulo (autoadattamento 100/1000Mbps) e nello chassis DHP200 (porte dati o altri moduli)
Rimultiplexing: rimappatura PID, correzione PCR, generazione automatica della tabella PSI/SI
Stream In: massimo 4 ingressi ASI, 768 ingressi IP su UDP/RTP (256 ingressi IP tramite GE1, GE2 nel modulo e nello chassis DHP300 rispettivamente)
Stream Out: massimo 4 uscite ASI, 4 uscite MPTS su UDP/RTP tramite GE1, GE2 nel modulo e tramite lo chassis DHP300
5 Modulo di multiplexaggio ASI (DX505)
Specifiche del modulo:
Ingressi/uscite ASI: 5 ASI bidirezionali, BNC 75Ω (ingresso o uscita impostati manualmente)
Ingressi/uscite IP: chassis DHP300 (porte dati o altri moduli)
Stream in: massimo 5 ingressi ASI, 256 ingressi IP su UDP/RTP tramite lo chassis DHP300
Rimultiplexing: rimappatura PID, correzione PCR, generazione automatica della tabella PSI/SI
Streaming in uscita: massimo 5 uscite ASI, 5 MPTS in uscita su UDP/RTP tramite lo chassis DHP300
Modulo di multiplexaggio IP (DX506)
Specifiche del modulo:
Ingresso IP: 512 SPTS o MPTS tramite UDP, RTP, Unicast e Multicast tramite porta Ethernet GE1 (100/1000M)
Rimultiplexing: rimappatura PID, correzione PCR, generazione automatica della tabella PSI/SI
Stream Out: uscita 512 SPTS su UDP, RTP, Unicast e Multicast tramite porta Ethernet GE2 (100/1000M)
Modulo ASI/IP Mux- Scrambler (DX514)
Specifiche del modulo:
Tomleequan
Contatto:
Tomleequan
Ingressi/uscite ASI: 4 ASI bidirezionali, BNC 75Ω
Ingressi/uscite IP: 2 porte Ethernet (100/1000M)
Ingresso connettore flusso
Rimultiplexing: rimappatura PID, correzione PCR, generazione automatica della tabella PSI/SI
Stream In: massimo 4 ingressi ASI, 32 ingressi IP per canale su UDP/RTP
Stream Out: massimo 4 uscite ASI, 4 uscite IP (MPTS) su UDP/RTP/RTSP
Mischiare:
CA simulcrypt massimo: 4
Norma: ETR289, ETSI 101 197, ETSI 103 197
Connessione: Connessione locale/remota
Modulo di commutazione ASI TS (DX515)
Specifiche del modulo:
Ingresso: 3 ASI
Uscita: 2 uscite ASI (uscita 1 per uno dei flussi di commutazione, uscita 2 per il flusso di ingresso principale)
Pacchetto TS: 188/204
Modalità di commutazione: manuale/automatica
Supporta il monitoraggio dello stato del programma (bitrate, conteggio continuo, stato di sincronizzazione)
Supporta la modalità canale e la commutazione della modalità programma
Supporto per tornare al flusso principale manualmente o automaticamente una volta che il flusso principale si è ripristinato
Modulo modulante QAM 16/32 (DX316/DX332)
Tomleequan
Contatto:
Specifiche del modulo:
Input dati: input IP 512*3 su UDP/RTP da 2 porte GE (RJ45/SFP) e scheda connettore flusso interno, unicast/multicast
Uscita dati: 16 o 32 uscite IP su UDP/RTP/RTSP, unicast/multicast, 2 porte GE (RJ45/SFP)
Velocità di trasmissione: Max 840 Mbps/porta GE
Uscita RF (tipo F): 16/32 canali di multiplexing, scrambling e modulazione.
Multiplazione:
Massima rimappatura PID: 256 pid di uscita per canale
Funzione: rimappatura PID (automatica o manuale), regolazione PCR accurata, generazione automatica della tabella PSI/SI
Mischiare:
CA simulcrypt massimo: 6
Norma: ETR289, ETSI 101 197, ETSI 103 197
Connessione: Connessione locale/remota
Modulazione:
Norma: EN300 429/ITU-T J.83A/B/C MER: ≥40dB
Frequenza RF: 50~960 MHz, passo 1 KHz
Livello di uscita RF: -20~+10dBm (87~117 dBµV), step di 0,1 dB per tutti i vettori
Velocità di trasmissione dei simboli: 3600~7200Ksps, stepping di 1ksps
5057Ksps (J.83B, 64QAM), 5361Ksps (J.83B, 256QAM)
Costellazione/larghezza di banda: J.83A: 16/32/64/128/256QAM, 8M
J.83B/C: 64/256QAM, 6M
Uscita DX316: 16 uscite portanti non adiacenti entro una larghezza di banda di 192 M
Uscita DX332: 32 uscite portanti non adiacenti entro una larghezza di banda di 384 M
Modulo modulante 48 QAM (DX348D)
Contatto:
Specifiche del modulo:
Input dati: input IP 512*3 su UDP/RTP da 2 porte GE (RJ45/SFP) e scheda connettore flusso interno, unicast/multicast
Uscita dati: 48 uscite IP su UDP/RTP/RTSP, unicast/multicast, 2 porte GE (RJ45/SFP), GE1 per IP #1-#24, GE2 per IP #25-#48
Velocità di trasmissione: Max 840 Mbps/porta GE
Multiplazione:
Massima rimappatura PID: 256 PID di uscita per canale
Funzione: rimappatura PID (automatica o manuale), regolazione PCR accurata, generazione automatica della tabella PSI/SI
Mischiare:
CA simulcrypt massimo: 6
Norma: ETR289, ETSI 101 197, ETSI 103 197
Connessione: Connessione locale/remota
Modulazione:
Norma: EN300 429/ITU-T J.83A/B/C MER: ≥40dB
Frequenza RF: 50~960 MHz, passo 1 KHz
Livello di uscita RF: -20~+10dBm (87~117 dBµV), step di 0,1 dB per tutti i vettori
Velocità di trasmissione dei simboli: 3600~7200Ksps, stepping di 1ksps
5057Ksps (J.83B, 64QAM), 5361Ksps (J.83B, 256QAM)
Costellazione/larghezza di banda: J.83A: 16/32/64/128/256QAM, 8M
J.83B/C: 64/256QAM, 6M
Uscita RF: 2 porte di uscita di tipo F per 48 portanti non adiacenti, 75Ω
Carrier 1~24 in uscita tramite RF1, 25~48 tramite RF2, ogni RF supporta una larghezza di banda di 384 M
Modulo modulante ISDB-Tb 8/16 (DX306I)
Contatto: Tomleequan
Specifiche del modulo:
Input dati: input IP 512*3 su UDP/RTP da 2 porte GE (RJ45/SFP) e scheda connettore flusso interno, unicast/multicast
Uscita dati: uscita IP 8/16 su UDP/RTP/RTSP, unicast/multicast, 2 porte GE (RJ45/SFP)
Velocità di trasmissione: Max 840 Mbps/porta GE
Uscita RF (tipo F): 8/16 canali di multiplexing e modulazione.
Multiplazione:
Massima rimappatura PID: 256 ingressi per canale
Funzione: rimappatura PID (automatica o manuale), regolazione PCR accurata, generazione automatica della tabella PSI/SI
Modulazione:
Norma: ARIB STD-B31
Larghezza di banda: 6M
Costellazione: QPSK, 16QAM, 64QAM
Intervallo di guardia: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione: 2K, 4K, 8K
Velocità di codifica: 1/2, 2/3, 3/4, 5/6, 7/8
Sensibilità acustica: ≥40dB
Frequenza RF: 50~960 MHz, passo 1 KHz
Livello di uscita RF: -20 dBm ~ + 10 dBm (87 ~ 117 dBµV), stepping di 0,1 dB
Uscita RF: 8/16 uscite portanti non adiacenti entro la larghezza di banda di 192 M
Guida all'ordine:
DX306i-8: 8 uscite portanti ISDB-T non adiacenti + 8 uscite IP MPTS
DX306i-16: 16 uscite portanti ISDB-T non adiacenti + 16 uscite IP MPTS
Modulo modulante DVB-T 8/16 (DX308T)
Specifiche del modulo:
Input dati: input IP 512*3 su UDP/RTP da 2 porte GE (RJ45/SFP) e scheda connettore flusso interno, unicast/multicast
Uscita dati: uscita IP 8/16 su UDP/RTP/RTSP, unicast/multicast, 2 porte GE (RJ45/SFP)
Velocità di trasmissione: Max 840 Mbps/porta GE
Multiplazione:
Numero di canali: 8/16 canali multiplexati
Massima rimappatura PID: 256 ingressi per canale
Funzione: rimappatura PID (automatica o manuale), regolazione PCR accurata, generazione automatica della tabella PSI/SI
Modulazione:
Norma: ETSI EN300 744 MER: ≥40 dB
Frequenza RF: 50~960 MHz, passo 1 KHz
Costellazione: QPSK/16QAM/64QAM Larghezza di banda: 6/7/8 MHz
Modalità di trasmissione: 2K/4K/8K FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Livello di uscita RF: -20~+10dbm (per tutti i vettori), stepping di 0,1 dB
Uscita RF (tipo F): 8/16 uscite portanti non adiacenti entro una larghezza di banda di 192 M
Guida all'ordine:
DX308T-8: 8 uscite portanti DVB-T non adiacenti + 8 uscite IP MPTS
DX308T-16: 16 uscite portanti DVB-T non adiacenti + 16 uscite IP MPTS
8 Modulo modulante ATSC (DX308AT)
Specifiche del modulo:
Input dati: input IP 512*3 su UDP/RTP da 2 porte GE (RJ45/SFP) e scheda connettore flusso interno, unicast/multicast
Uscita dati: 8 uscite IP su UDP/RTP/RTSP, unicast/multicast, 2 porte GE (RJ45/SFP)
Velocità di trasmissione: Max 840 Mbps/porta GE
Multiplazione:
Numero di canali: 8 canali multiplexing
Massima rimappatura PID: 256 ingressi per canale
Funzione: rimappatura PID (automatica o manuale), regolazione PCR accurata, generazione automatica della tabella PSI/SI
Modulazione:
Standard: ATSC A/53 MER: ≥40db Frequenza RF: 50~960MHz, passo 1KHz
Costellazione: 8VSB Larghezza di banda: 6MHz FEC: RS(208 188)+Trellis
Livello di uscita RF: -20~+10dbm (per tutti i vettori), stepping di 0,1db
Uscita RF (tipo F): 8 uscite portanti non adiacenti entro una larghezza di banda di 192 M
Contatto: Tomleequan
2 Modulo di decodifica HD-SDI (DX702)
Specifiche del modulo:
Ingresso/uscita ASI: 2 ASI bidirezionali, BNC 75Ω
Supporto di input del flusso IP
Uscita IP: 1 uscita MPTS su UDP, Unicast/Multicast
Decodifica:
Uscita video/audio: 2 uscite HD/SD SDI
Formato video: MPEG-2, MPEG-4 AVC/H.264
Risoluzione: 480i,480p,576i,576p,720p@50/59.94/60,1080i@50/59.94/60
Croma: 4:2:0
Formato audio: MPEG1 Layer2, LC-AAC, HE-AAC, AC3 (2.0/5.1), AC3 Passthrough,
Supporta doppia uscita audio
Supporta CC/sottotitoli
4 Modulo di decodifica HDMI (DX714A)
Specifiche del modulo:
Input: 8 IP (MPTS/SPTS) input su UDP/RTP tramite connettore stream, Unicast/Multicast
Uscita: 4 uscite HDMI
Decodifica:
Uscita video/audio: 4 uscite HDMI con 1 canale audio stereo incorporato in ogni porta
Formato video: MPEG-2, MPEG-4 AVC/H.264, HEVC/H.265, AVS, AVS+
Formato audio: MPEG 1 Layer 2, LC-AAC, HE-AAC, AC3 (2.0), DRA
Risoluzione: 480i, 480p, 576i, 576p, 1280×720_50p, 1280×720_60p, 1920×1080_50i, 1920×1080_50p 1920×1080_60i, 1920×1080_60p
Supporta l'upscale/downscale manuale della risoluzione
Specifiche dell'attrezzatura:
Parametri dell'unità di base
Dimensioni (L×P×A): 440mm×324mm×44mm
Peso approssimativo: 6 kg
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Ambiente: 0~45℃ (lavoro); -20~80℃ (stoccaggio)
Requisiti di alimentazione CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
prodotti
Chi siamo
FMUSER è un'azienda specializzata in sistemi di trasmissione televisiva e broadcasting e nell'integrazione di sistemi IPTV per hotel. L'azienda è stata fondata nel 2009 e ha servito oltre 180 paesi in tutto il mondo. Oltre 20.000 stazioni televisive, stazioni radio e clienti alberghieri da diversi.
Contatto: Tomleequan Email: sales@fmuser.com WhatsApp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
