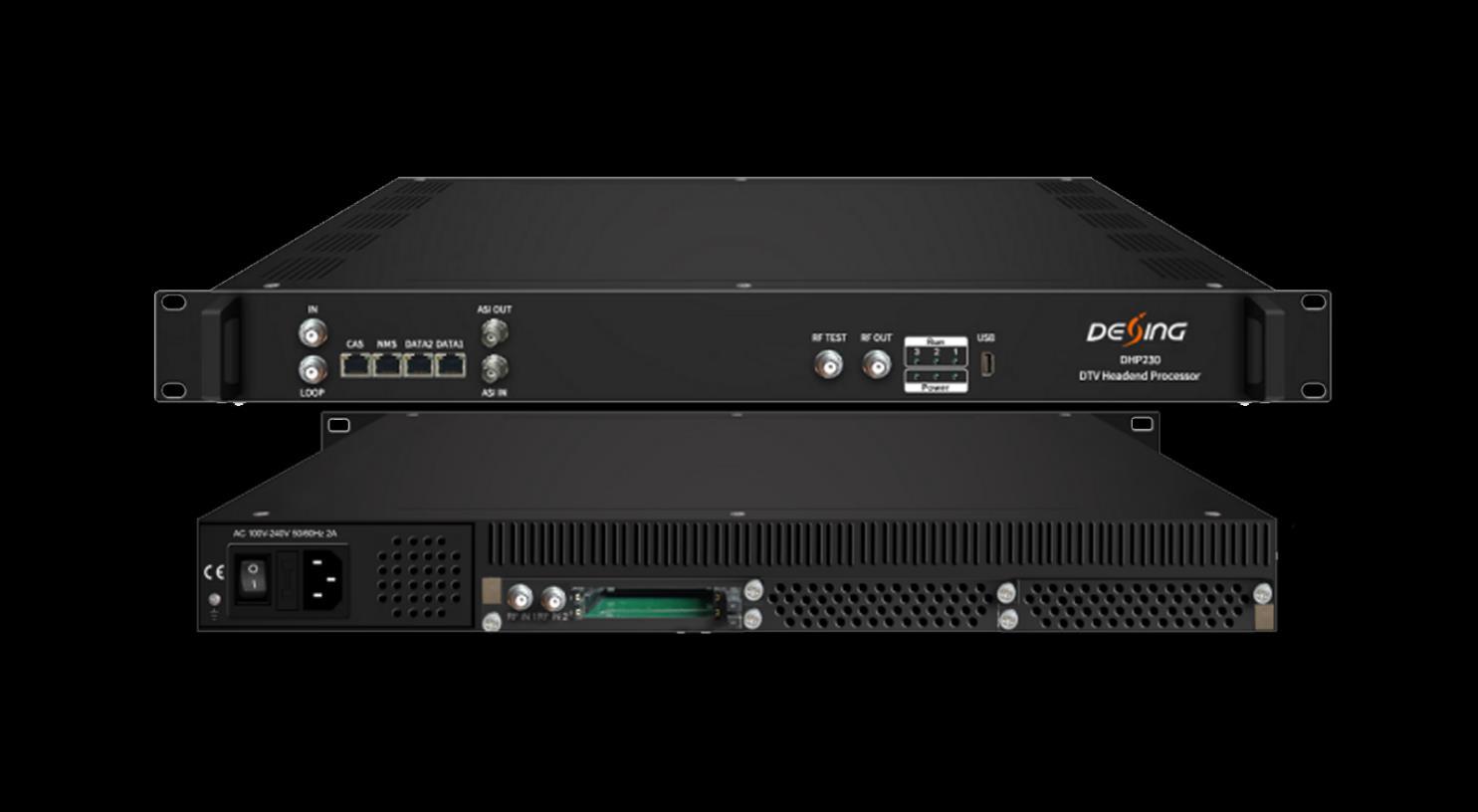

Processore di testa DTV DHP230
Schema
DHP230 è un processore DTV Headend ad alte prestazioni e conveniente progettato da Dexin. Supporta un massimo di 3 moduli di input (attualmente modulo di demodulazione/descrambling), dopo il processo di multiplexing e modulazione, quindi fornisce 16 DVB-C o 8 DVB-T o 8 ATSC o 6 ISDB-T non adiacenti in uscita entro una larghezza di banda di 192 MHz. Per soddisfare le varie esigenze dei clienti, questo dispositivo è anche dotato di 128 input IP su UDP e RTP, 1 input USB, 1 input ASI e 1 input DVB-S/S2/S2X e 1 ASI out e 16/8/8/6 MPTS output su UDP e RTP/RTSP. Il suo design con struttura collegabile facilita notevolmente il cambio di moduli in base alle esigenze. Inoltre, i moduli CAM/CI e BISS accompagnati possono descramble i programmi in ingresso dagli input del sintonizzatore. Il DHP230 può essere aggiornato e controllato tramite un sistema di rete, il che ne consente un ampio utilizzo nella configurazione di reti di trasmissione digitale e un'elevata adattabilità al sistema di trasmissione CATV di nuova generazione.
Caratteristiche principali
Design plug-in modulare, chassis 1U e 3 slot per moduli
Supporta la combinazione flessibile di diversi tipi di moduli
massimo 128 input IP (MPTS/SPTS) su protocollo UDP e RTP dalla porta DATA 1 1 ingresso ASI e 1 ingresso sintonizzatore DVB-S/S2/S2X per multiplexing 1 Lettore USB (Inserisci la chiavetta USB con i video “xxx.ts” nel DHP230 e riproduci il contenuto in modo semplice; file system FAT 32)
Supporta 16 gruppi di multiplexing/modulazione DVB-C
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
Supporta 8 gruppi di multiplexing/DVB-T/modulazione ATSC Opzionale
Supporta 6 gruppi multiplexing/modulazioni ISDB-T Opzionale
Supporta 1 uscita ASI come specchio di uno dei portanti di uscita RF
Supporta 16 uscite IP MPTS su UDP, RTP/RTSP – uscita RF DVB-C
Supporta 8 uscite IP MPTS su UDP, RTP/RTSP uscita RF DVB-T/ATSC
Supporta 6 uscite IP MPTS su UDP, RTP/RTSP uscita RF ISDB-T
Supporta la regolazione PCR accurata, la rimappatura PID, la ricostruzione e la modifica PSI/SI
Gestione NMS basata sul Web

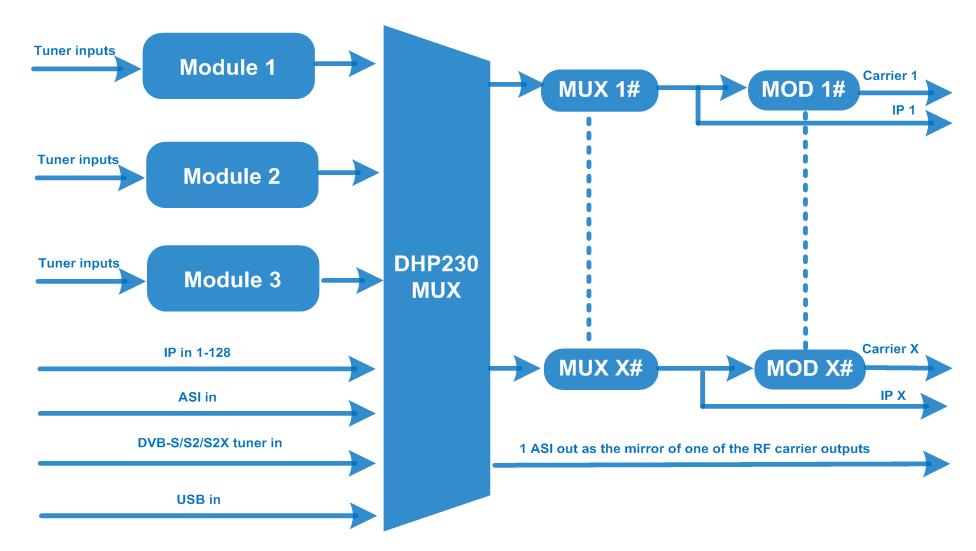

Grafico dei principi
Specifiche del telaio
3 Ingressi del modulo (vedere le specifiche del modulo)
Ingresso
Multiplazione
1 ingresso ASI per il re-multiplexing di 128 ingressi IP (SPTS/MPTS) su UDP e RTP, RJ45, 1000M/100M DATA 1, Unicast/Multicast
1 ingresso sintonizzatore DVB-S/S2/S2X per il re-multiplexing 1 ingresso lettore USB per il re-mux (video "xxx.ts")
PID massimo
Rimappatura
Funzione
256 ingressi per canale
Filtraggio PID A/V
Rimappatura PID (automatica o manuale)
Regolazione PCR accurata
Genera automaticamente la tabella PSI/SI
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Modulazione
DVB-C
Tomleequan
Canale QAM
Digitale terrestre
ATSC
16 portanti non adiacenti in uscita (larghezza di banda massima 192 MHz)
Standard EN300 429/ITU-T J.83A/B
MER ≥40db
Frequenza RF 50~960 MHz, passo 1 KHz
Livello di uscita RF -20~+3dbm, incrementi di 0,1db
Tasso di simbolo 5,0 Msps~7,0 Msps, passo 1ksps J.83A J.83B
Costellazione 16/32/64/128/256QAM 64/256 MQ
Larghezza di banda 8 milioni 6 milioni
Standard EN300744
Modalità FFT 2K, 4K, 8K
Larghezza di banda 6 milioni, 7 milioni, 8 milioni
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia 1/4, 1/8, 1/16, 1/32
Commissione Elettorale 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF
8 portanti non adiacenti in uscita (larghezza di banda massima 192 MHz)
Livello di uscita RF -20~ +3dBm, incrementi di 0,1db
Standard A/53 dell'ATSC
Larghezza di banda 6 milioni
Costellazione 8VSB
Commissione Elettorale RS(208 188)+Traliccio
MER ≥40dB
LCA -55 dBc
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF 8 portanti non adiacenti in uscita (larghezza
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Uscita in streaming
ISDB-T
Contatto: Tomleequan Email:
di banda massima 192 MHz)
Livello di uscita RF
-20~+3dbm (per tutti i vettori), stepping di 0,5db
Standard ARIB STD-B31
Larghezza di banda 6 milioni
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia
Dimensioni: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione 2K, 4K, 8K
Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40dB
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF
Livello di uscita RF
Funzione del sistema
Varie
6 portanti non adiacenti in uscita (larghezza di banda massima 192 MHz)
-20dBm~+3dBm, incrementi di 0,1dB
1 Uscita ASI come specchio di uno dei portanti di uscita RF
16 MPTS in uscita su UDP e RTP/RTSP come specchio di 16 portanti DVB-C, 8 uscite MPTS su UDP e RTP/RTSP come specchio di 8 portanti DVB-T/ATSC (opzionale)
6 uscite MPTS su UDP e RTP/RTSP come mirror di 6 portanti ISDB-T (opzionale)
1*Interfaccia Ethernet Base-T 100M/1000M, DATI 2
Gestione della rete (WEB)
Lingua cinese e inglese
Aggiornamento software Ethernet
Dimensioni (L×P×A) 482mm × 380mm × 44mm
Ambiente 0~45℃(lavoro)；-20~80℃(stoccaggio)
Requisiti di potenza CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
Specifiche del modulo

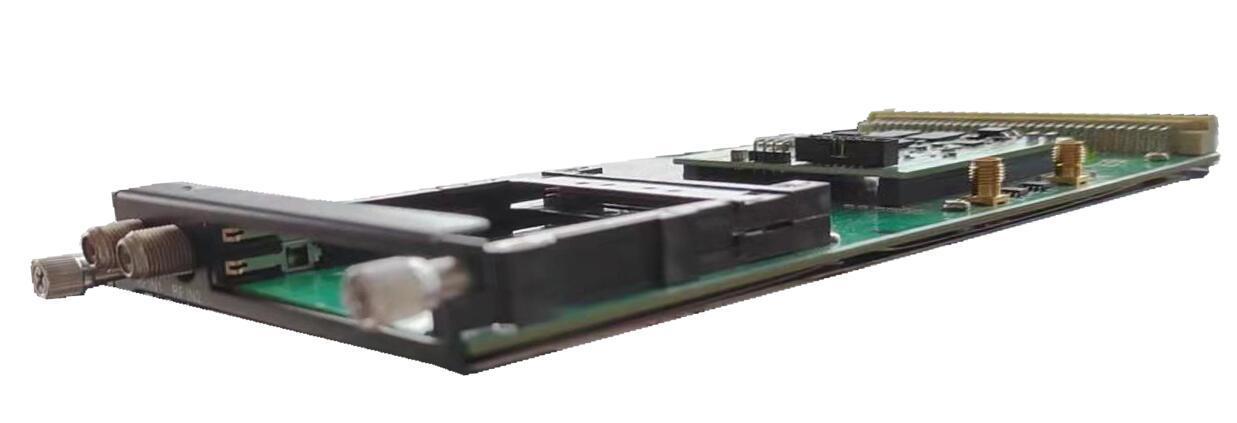

Modulo di decodifica del sintonizzatore DX902A 2
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Trasmetti in streaming:
2 Ingresso sintonizzatore, tipo F, Stream out: 1 uscita MPTS allo chassis DHP230 per il re-multiplexing DVB-CI:
2 slot di interfaccia comune indipendenti
Standard: DVB-S/S2/S2X;
Digitale terrestre
Frequenza di ingresso: 950-2150 MHz
Velocità di trasmissione: QPSK 1~45Msps
Intensità del segnale: -65~ -25dBm
Demodulazione FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Digitale terrestre (DVB-S2)
Frequenza di ingresso: 950-2150 MHz
Velocità di trasmissione: QPSK/8PSK 1~45 Msps; 16APSK 1~45 Msps; 32APSK1~32 Msps
Demodulazione FEC: 1/2, 2/3, 3/4,5/6,7/8, 4/5,5/6,8/9, 9/10
Digitale terrestre
Frequenza di ingresso: 950-2150 MHz
Velocità di trasmissione dei simboli: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40Msps
Demodulazione FEC:
Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Supporta la funzione Diseqc
Multiplazione:
Massima rimappatura PID: 256 pid di uscita
Funzione: rimappatura PID (automatica o manuale), regolazione PCR accurata, generazione automatica della tabella PSI/SI
Decifrare:
Quantità CAM/CI: 2
Modalità BISS: Modalità 1, Modalità E; 32 tasti BISS
Modulo di descrambling a 4 frequenze DX942A
Trasmetti in streaming:
4 frequenze di ingresso (ogni RF in interfaccia per il blocco di 2 frequenze), tipo F, Stream out: 1 uscita MPTS allo chassis DHP230 per il re-multiplexing
DVB-CI: 2 slot di interfaccia comune indipendenti
Standard: DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T commutabile
Standard: DVB-C (J.83 A/C); J.83B
Frequenza di ingresso: 60 MHz ~ 890 MHz
Velocità di trasmissione: 1000~9000Ksps
Costellazione: 16/32/64/128/256 QAM; 64/256 QAM per J.83B
Standard: DVB-T/T2
Frequenza in ingresso: 60 MHz ~ 890 MHz
Larghezza di banda: larghezza di banda 5/6/7/8M
PLP supportato per DVB-T2
Norma: ISDB-T
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Frequenza di ingresso: 60-890 MHz
Multiplazione:
Massima rimappatura PID: 256 pid di uscita
Funzione: rimappatura PID (automatica o manuale), generazione automatica della tabella PSI/SI
Decifrare:
Quantità CAM/CI: 2
Modalità BISS: Modalità 1, Modalità E; 32 tasti BISS
