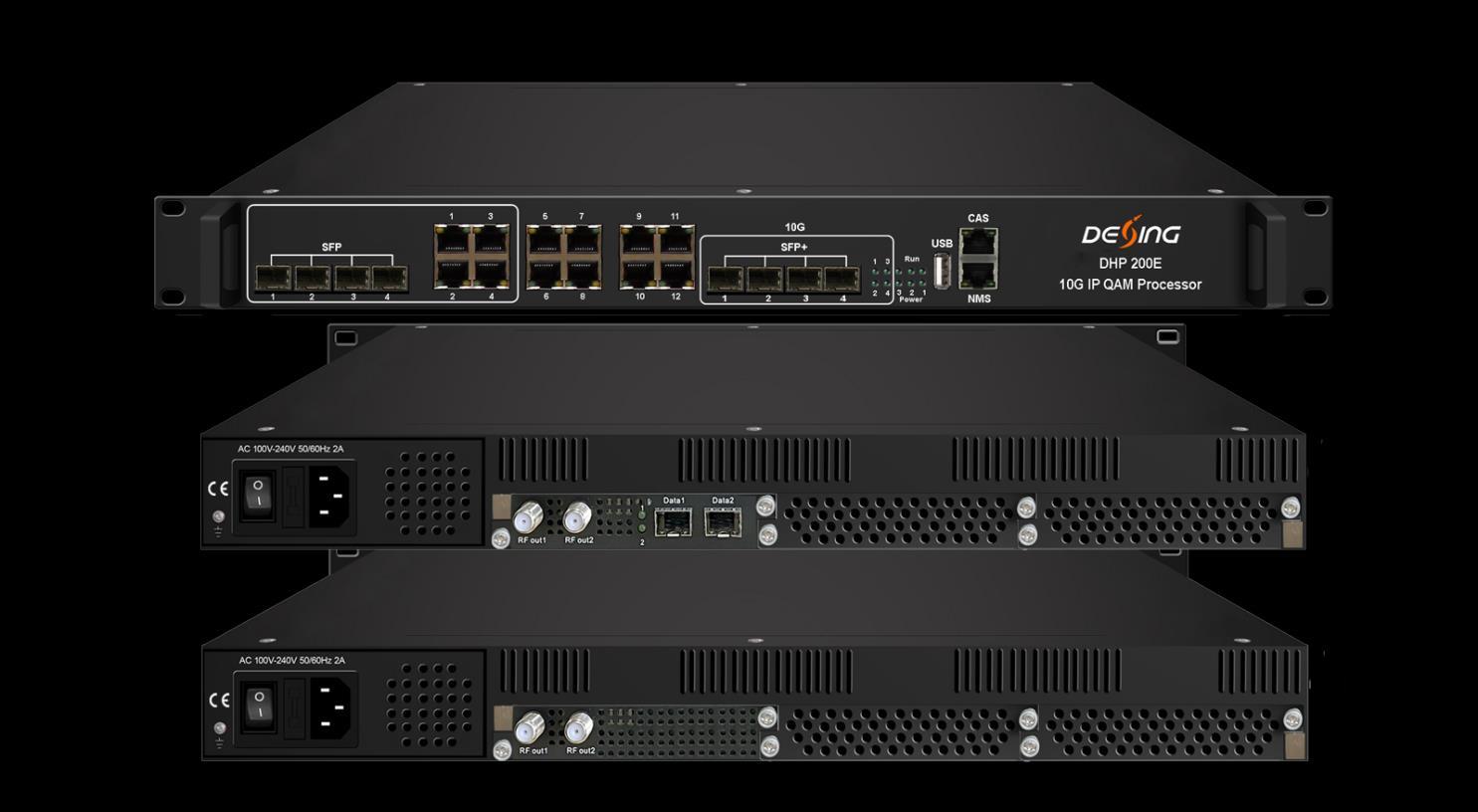

Processeur QAM IP 10G DHP200E
Présentation du produit
Le processeur IP QAM 10G DHP200E est un appareil tout-en-un développé par DEXIN qui intègre un multiplexeur, un brouilleur et un modulateur dans un seul boîtier avec une sortie maximale de 192 canaux DVB-C QAM. Avec un commutateur 10G intégré, il peut traiter les signaux optiques 10G pour fonctionner comme un modulateur QAM traditionnel.
Ce processeur est équipé de 3 emplacements pour cartes permettant de charger des cartes QAM 32, 48 ou 64 canaux. Sa haute densité permet aux opérateurs de réaliser des économies maximales.
Caractéristiques principales
Prise en charge de 4 ports SFP+ (10G)/4 ports SFP (1G) et de 12 ports GE en entrée et sortie depuis le panneau avant, les ports SFP 1-4 et GE 1-4 sont dans le même groupe de travail (choisissez-en un à utiliser parmi le port SFP et le port GE correspondants) et 2 ports SFP en entrée (en option) par carte fille (32/48/64 QAM)
Conception modulaire enfichable haute densité, châssis 1U avec 3 cartes QAM max.
Prise en charge du multiplexeur et du brouilleur avec un cryptage simultané de 6 CAS maximum
Sortie maximale de 192 porteuses QAM non adjacentes
Combinaison flexible de cartes 32QAM/48QAM/64QAM
Prend en charge le réglage précis de la PCR/le filtrage CA, le remappage PID et l'édition PSI/SI
Fonction de sauvegarde du port d'entrée/IP
Gestion de réseau basée sur le Web
Option d'alimentation 1*220VAC ou 2*220VAC non échangeable à chaud
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

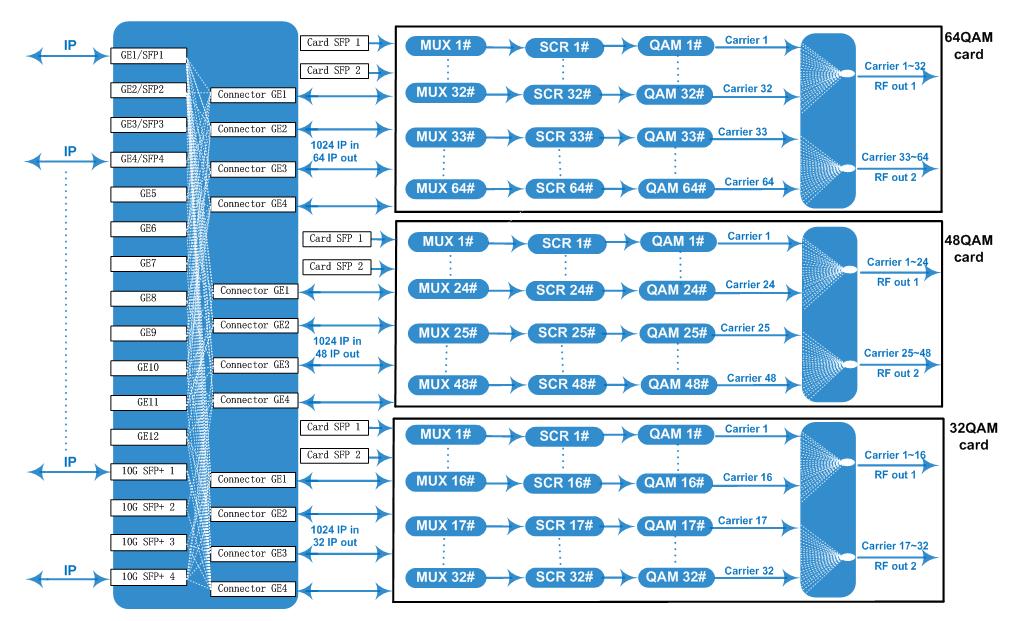

Tableau des principes intérieurs (exemple : une carte 64qam + une carte 48qam + une carte 32qam)

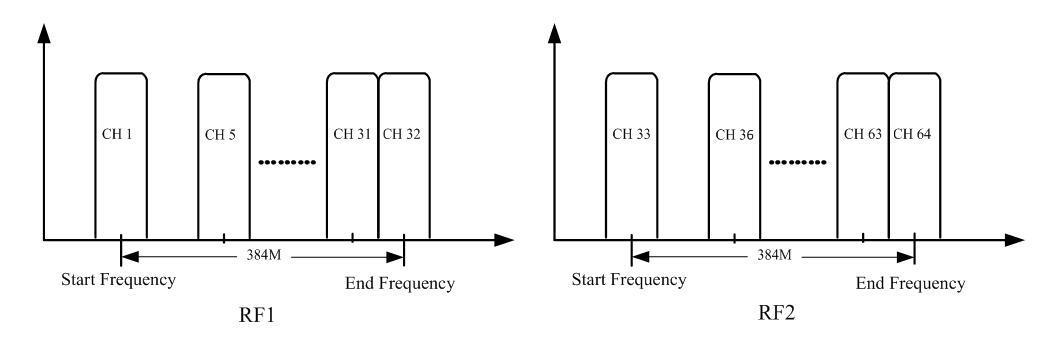

Illustration des paramètres de l'opérateur (exemple : carte 64qam)
Caractéristiques
Entrée IP
Saisir
Taux de transmission
Max1024 entrées IP par carte via 4 ports SFP+, 4 ports SFP et 12 ports GE sur le panneau avant et 2 ports SFP sur la carte elle-même
Max 9600 Mbps pour chaque entrée SFP+ 10G/Max 960 Mbps pour chaque entrée GE et SFP
Protocole de TS sur UDP/RTP, monodiffusion et multidiffusion, IGMP V2/V3
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
transport
Remappage des PID max.
Multiplexeur
Fonctions
Brouillage
256 par canal de sortie
Remappage PID (automatique/manuel en option)
Ajustement précis de la PCR
Génération automatique de tableaux PSI/SI
CA simulcrypt max. 6
Norme de brouillage
ETR289, ETSI 101 197, ETSI 103 197
Connexion Connexion locale/à distance
Norme de modulation EN300 429/UIT-T J.83A/B/C
J.83A
Constellation
Modulation
J.83B/C
Canal QAM
Débit de symboles
Constellation : 16/32/64/128/256QAM
Bande passante : 8M
Constellation : 64/256QAM
Bande passante : 6 M
32/48/64/80/96/112/128/144/160/176/192 sorties porteuses non adjacentes,
Bande passante de 384 Mbps pour chaque port RF
3600~7200Ksps, pas de 1ksps
5057Ksps (J.83B, 64QAM) ; 5361Ksps (J.83B, 256QAM)
Constellation 16, 32, 64, 128, 256QAM
FEC RS (204, 188)
Interface (par carte)
Sortie RF
2 ports de sortie de type F pour carte porteuse 32/48/64, 75Ω. Carte QAM 32 canaux/48 canaux/64 canaux : Opérateur
1~16/1~24/1~32 via RF1, 17~32/25~48/33~64 via RF2
Portée RF 50~960 MHz, pas de 1 kHz
Niveau de sortie -20 dBm à +10 dBm (87 à 117 dbµV), pas de 0,1 dB
MER ≥ 40 dB
Sortie TS Carte QAM par fille
Système
Général
Sortie IP 32/48/64 sur UDP/RTP/RTSP, monodiffusion/multidiffusion, via 4 ports SFP+, 4 ports SFP et 12 ports GE sur le panneau avant
Gestion de réseau basée sur le Web
Dimension 480 mm × 440 mm × 44,5 mm (L x l x H)
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Alimentation
CA 100 V ± 10 %, 50/60 Hz ; ou CA 220 V ± 10 %, 50/60 Hz
électrique
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Consommation Environ 200 W (3 cartes filles QAM)
Comparaison technique majeure
DHP200D
Numéro de carte
Ports SFP+/SFP/RJ45 sur le panneau avant
Nombre maximal de transporteurs
Max 2
DHP200E
Max 3
3 ports SFP+ (10G)/SFP (1G) et 2 ports GE 4 ports SFP+ (10G)/4 ports SFP(1G) et 12 ports GE
112
192
Connecteur interne ports GE 6 12
Port de données dans la carte
Guide de commande
Cela dépend des spécifications de la carte 2 ports SFP en entrée par carte
Option de type de carte : carte 32, 48 ou 64 QAM
Option de numéro de carte : 1, 2 ou 3 pièces
Option de ports SFP dans la carte : avec ou sans
Option d'alimentation : 1*220VAC ou 2*220VAC, alimentation non remplaçable à chaud
