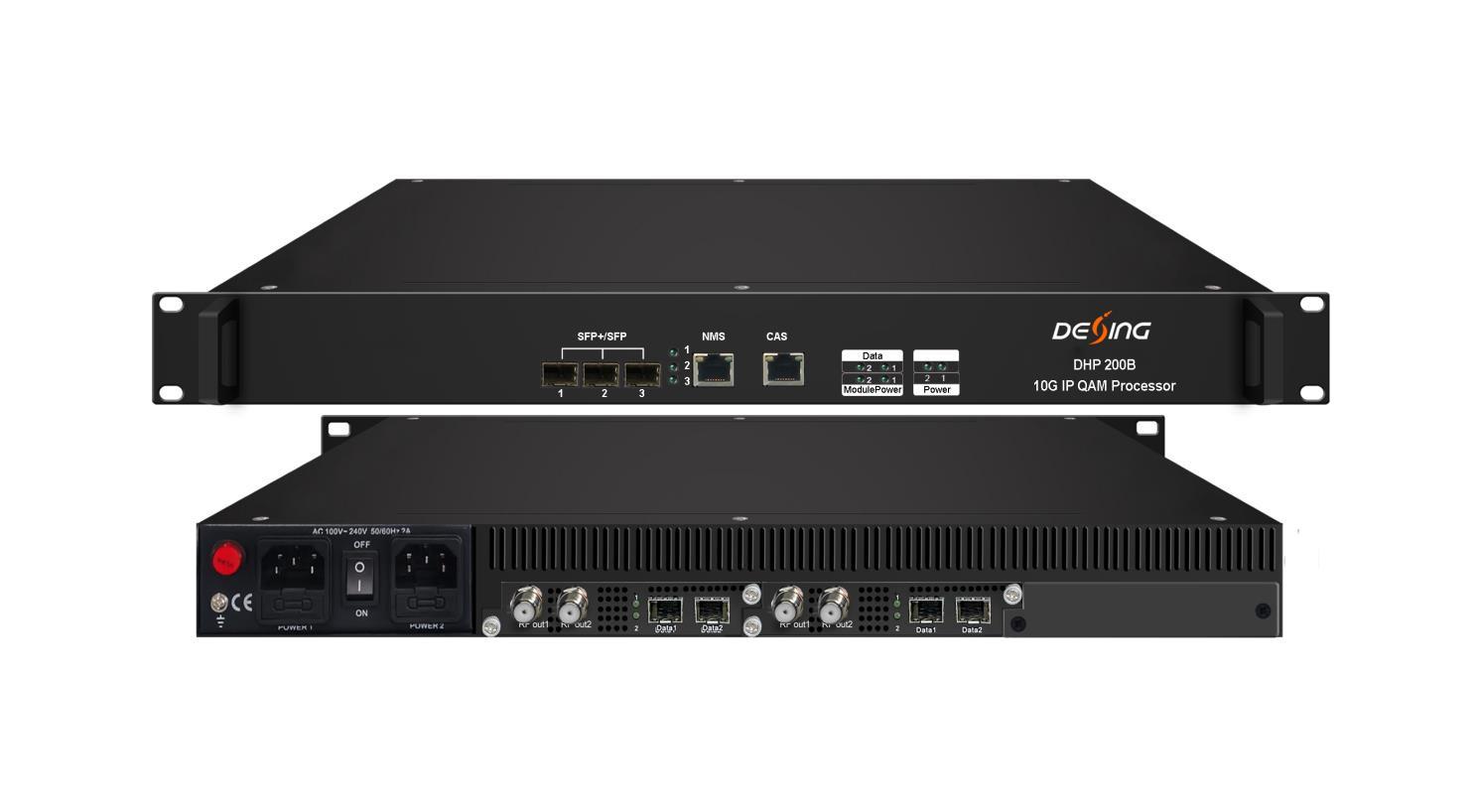

Processeur IP QAM 10G DHP200B
Présentation du produit
Le processeur IP QAM 10G DHP200B est un appareil tout-en-un développé par DEXIN. Il intègre un multiplexeur, un brouilleur et un modulateur dans un seul boîtier avec 64 (ou 128) canaux DVB-C QAM en sortie via 2 (ou 4) ports RF. Avec un commutateur 10G intégré, il peut traiter un signal optique 10G pour fonctionner comme un modulateur QAM traditionnel.
L'appareil est équipé d'une (ou de deux) carte QAM 64 canaux et est caractérisé par deux ports de sortie RF sur chaque carte pour élargir la bande passante des porteuses QAM. Sa haute densité permet aux opérateurs de réaliser des économies maximales.
Caractéristiques principales
Prise en charge de 3 ports SFP+ (10G)/SFP(1G) en entrée et en sortie depuis le panneau avant, port GE SFP sur les cartes arrière en option
Conception modulaire enfichable haute densité, châssis 1U avec deux cartes QAM 64 canaux
Prise en charge du multiplexeur et du brouilleur avec 6 CAS Simul-cryptage 64/128 sorties porteuses QAM non adjacentes (64 canaux de sortie par carte)
Prend en charge le réglage précis de la PCR/le filtrage CA, le remappage PID et l'édition PSI/SI
Alimentation redondante (en option selon commande)
Gestion de réseau basée sur le Web

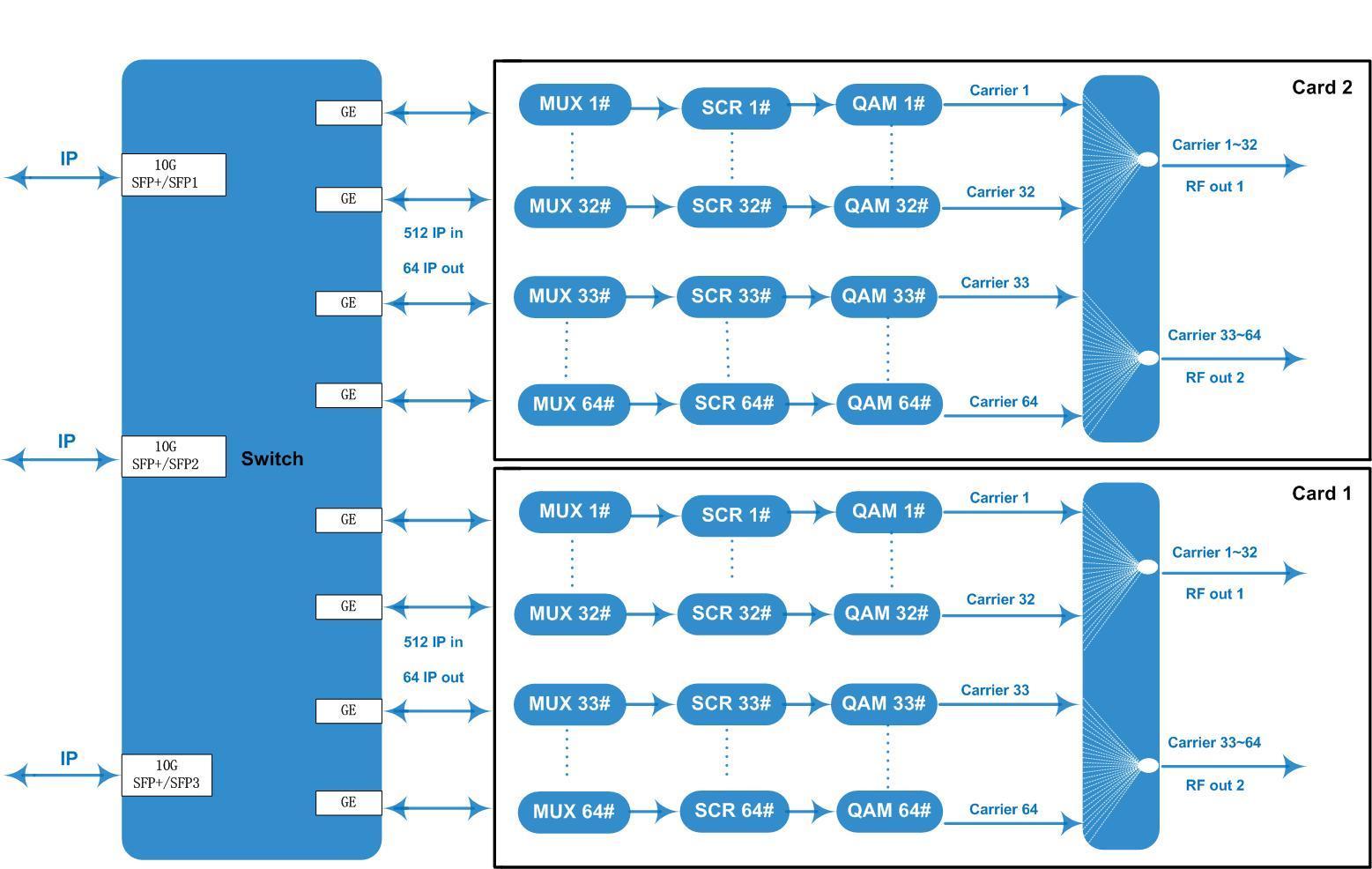

Tableau des principes intérieurs (deux cartes)
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail :

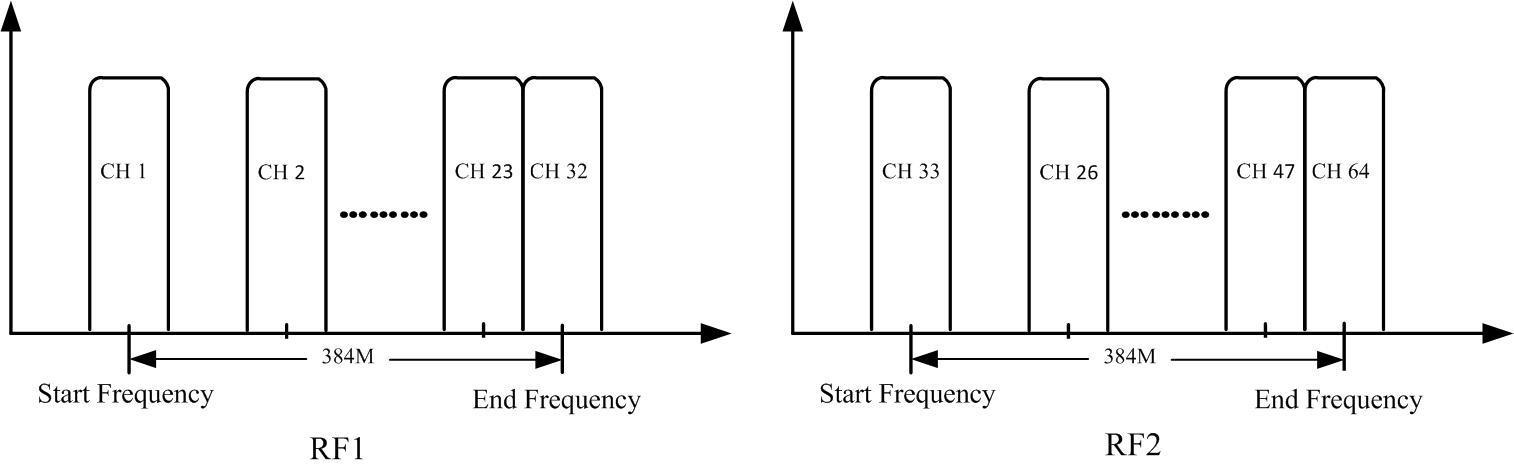

Illustration du réglage du support (par carte)
Caractéristiques
Saisir
Saisir
Max 512 IP par carte via les ports SFP+/SFP 1-3
Taux de transmission Max 9600 Mbps pour chaque entrée 10G SFP+/SFP
Protocole de transport TS sur UDP/RTP, monodiffusion et multidiffusion, IGMP V2/V3
Remappage des PID max. 256 par canal de sortie
Multiplexeur
Fonctions
Remappage PID (automatique/manuel en option)
Ajustement précis de la PCR Génération automatique de tableaux PSI/SI
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Brouillage
CA simulcrypt max. 6
Norme de brouillage ETR289, ETSI 101 197, ETSI 103 197
Connexion
Connexion locale/à distance
Norme de modulation EN300 429/UIT-T J.83A/B/C
J.83A
Constellation
Modulation
J.83B/C
Canal QAM
Débit de symboles
Constellation : 16/32/64/128/256QAM
Bande passante : 8M
Constellation : 64/256QAM
Bande passante : 6 M
64/128 sorties porteuses non adjacentes, bande passante de 384 Mbps pour chaque port RF
3600~7000Ksps, pas de 1ksps
5057Ksps (J.83B, 64QAM) ; 5361Ksps (J.83B, 256QAM)
Constellation 16, 32, 64, 128, 256QAM
FEC
Interface (par carte)
Sortie RF
RS (204, 188)
2 ports de sortie de type F pour 64 porteuses, 75Ω
Porteuse 1 à 32 via RF1, 33 à 64 via RF2
Portée RF 50~960 MHz, pas de 1 kHz
Niveau de sortie -20 dBm à +10 dBm (87 à 117 dbµV), pas de 0,1 dB
MER ≥ 40 dB
Sortie TS Carte QAM par fille
64 sorties IP sur UDP/RTP/RTSP, monodiffusion/multidiffusion, via les ports SFP+/SFP 1-3
Système Gestion de réseau basée sur le Web
Dimension
Général
420 mm × 440 mm × 44,5 mm (L x l x H)
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Alimentation électrique
CA 100 V ± 10 %, 50/60 Hz ; ou CA 220 V ± 10 %, 50/60 Hz
Alimentation redondante (en option selon commande)
Consommation 50 W (1 carte fille QAM) / 75 W (2 cartes filles QAM)
