Processeur QAM IP 10G DHP200C
Présentation du produit
Le processeur IP QAM 10G DHP200C est un appareil tout-en-un développé par DEXIN qui intègre un multiplexeur, un brouilleur et un modulateur dans un seul boîtier avec une sortie maximale de 112 canaux DVB-C QAM. Avec un commutateur 10G intégré, il peut traiter un signal optique 10G pour fonctionner comme un modulateur QAM traditionnel.
L'appareil est équipé d'une carte QAM fixe de 64 canaux et d'un autre emplacement pour carte permettant d'étendre la carte QAM (16/32/48QAM en option). Sa haute densité permet aux opérateurs de réaliser des économies maximales.
Caractéristiques principales
* Prise en charge de 3 ports d'entrée et de sortie SFP+ (10G)/SFP (1G) depuis le panneau avant, ou d'une entrée et d'une sortie de port RJ45 GE depuis les cartes filles
* Conception modulaire enfichable haute densité, châssis 1U avec 2 cartes QAM
* Prise en charge du multiplexeur et du brouilleur avec 6 CAS Simul-cryptage
* Sortie maximale de 112 porteuses QAM non adjacentes
* Prend en charge le réglage précis de la PCR/le filtrage CA, le remappage PID et l'édition
PSI/SI
* Gestion de réseau basée sur le Web

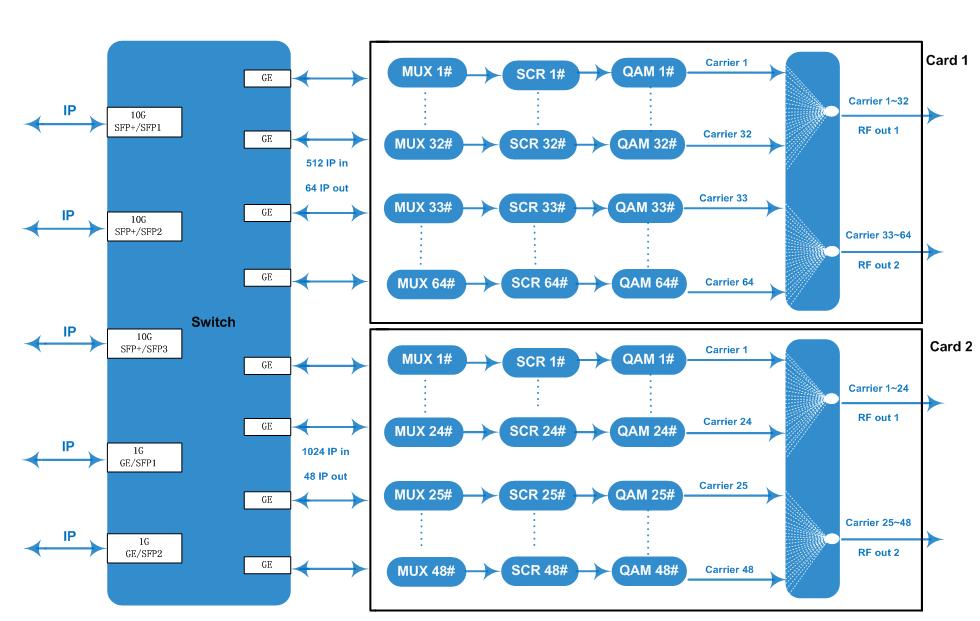

Tableau des principes intérieurs (exemple : une carte 64qam + une carte 48qam)
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail :
Illustration des paramètres de l'opérateur (exemple : carte 64qam)
Caractéristiques
Entrée depuis le panneau avant Max 512 IP par carte via les ports SFP+/SFP 1-3
Entrée de la carte fille IP à partir de 2 ports GE (port SFP en option)
Saisir
Taux de transmission Max 9600 Mbps pour chaque entrée 10G SFP+/SFP
Protocole de transport
TS sur UDP/RTP, monodiffusion et multidiffusion, IGMP V2/V3
Multiplexeur Remappage des PID max. 256 par canal de sortie
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Brouillage
Modulation
Fonctions
Remappage PID (automatique/manuel en option)
Ajustement précis de la PCR
Génération automatique de tableaux PSI/SI
CA simulcrypt max. 6
Norme de brouillage
Connexion
Norme de modulation
Constellation
ETR289, ETSI 101 197, ETSI 103 197
Connexion locale/à distance
EN300 429/UIT-T J.83A/B/C
J.83A
J.83B/C
Canal QAM
Débit de symboles
Constellation : 16/32/64/128/256QAM
Bande passante : 8M
Constellation : 64/256QAM
Bande passante : 6 M
Sortie de porteuses non adjacentes
32/48/64/80/96/112, Bande passante de 192 ou 384 Mbps pour chaque port RF
3600~7000Ksps, pas de 1ksps
5057Ksps (J.83B, 64QAM) ; 5361Ksps (J.83B, 256QAM)
Constellation 16, 32, 64, 128, 256QAM
FEC
Interface (par carte)
Sortie RF
Portée RF
Niveau de sortie
RS (204, 188)
1 ou 2 ports de sortie type F pour carte porteuse
16/32/48/64, 75Ω.
Carte QAM 16 ou 32 canaux : tous les opérateurs
sortent via un port RF
Carte QAM 48 canaux : porteuse 1 à 24 via RF1, 25 à 48 via RF2
Carte QAM 64 canaux : porteuse 1 à 32 via RF1, 33 à 64 via RF2
50~960 MHz, pas de 1 kHz
-20 dBm à +10 dBm (87 à 117 dbµV), pas de 0,1 dB
MER ≥ 40 dB
Sortie TS Carte QAM par fille
Sortie IP 16/32/48/64 sur UDP/RTP/RTSP, monodiffusion/multidiffusion, via les ports SFP+/SFP 1-3 ou le port GE RJ45
Système Gestion de réseau basée sur le Web
Dimension 420 mm × 440 mm × 44,5 mm (L x l x H)
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Général
Alimentation électrique
CA 100 V ± 10 %, 50/60 Hz ; ou CA 220 V ± 10 %, 50/60 Hz
Consommation 50 W (1 carte fille QAM) / 75 W (2 cartes filles QAM)
Guide de commande
Options disponibles
Sortie QAM 32 canaux
Sortie QAM 48 canaux
Sortie QAM 64 canaux
Sortie QAM 80 canaux
Sortie QAM 96 canaux
Sortie QAM 112 canaux
Contact : Tomleequan E-mail :
Combinaisons
Carte 32qam * 1
Carte 48qam * 1
Carte 64qam * 1
Carte 64qam * 1 + carte 16qam * 1
Carte 64qam * 1 + carte 32qam * 1
Carte 64qam * 1 + carte 48qam * 1
