Processeur DTV NDS3536S-N
Présentation du produit
Le processeur DTV NDS3536S-N est une plate-forme double à haute intégration qui comprend un encodeur DVB/modulateur IRD-mux et un streamer IPTV dans un seul boîtier. Il prend en charge 8/16/24 entrées HDMI (ou HDMI plus entrée mix tuner DVB-S/S2/S2X/C/T/T2/ISDB-T), 1 entrée ASI, 1 entrée lecteur USB et 128 entrées IP via le port GE, et une sortie par plusieurs canaux porteurs DVB-C (ou DVB-T/ATSC/ISDB-T en option). Il prend également en charge la conversion du contenu en flux IP via plusieurs protocoles pour s'adapter à la transmission Internet.

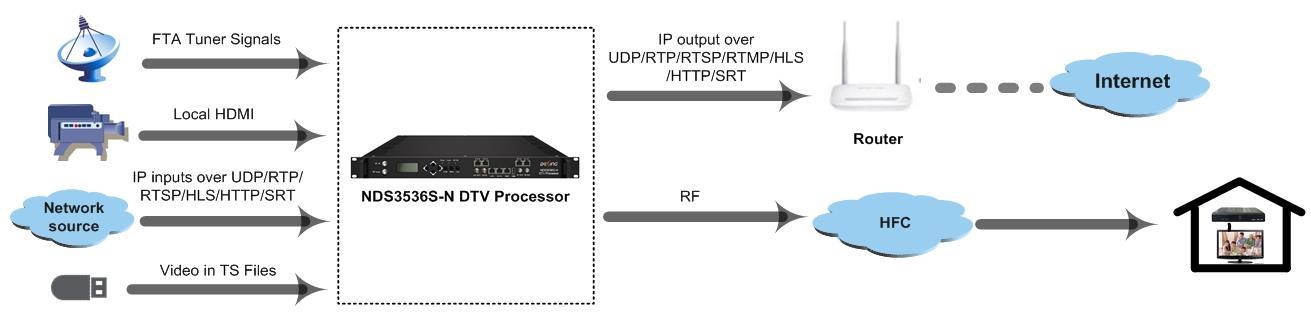

Application du système
Caractéristiques principales
· Double plate-forme DVB+IPTV dans un seul boîtier
· 8/16/24 entrées HDMI (ou HDMI plus tuner DVB-S/S2/S2X/C/T/T2/ISDB-T), encodage vidéo HEVC/H.265 et MPEG-4 AVC/H.264
· 1 entrée ASI pour remux, fichiers TS entrés par disque USB externe
· Prise en charge de la sortie RF DVB-C 32 canaux (sortie DVB-T 16 canaux, ATSC 16 canaux ou ISDB-T 16 canaux en option, selon la commande)
Entrée IP via UDP/RTP/RTSP/HLS/HTTP/SRT
· Prise en charge de la sortie IP MPTS via UDP/RTP/RTSP et de la sortie SPTS via le protocole UDP/HLS/HTTP/RTP/RTSP/RTMP/SRT
· Prise en charge de l'insertion de logo, de légende et de code QR pour les chaînes locales
· Contrôle via la gestion Web et mises à jour faciles via le Web
Bloc de travail
Spécifications techniques
8/16/24 entrées HDMI en option (ou HDMI et entrée de mixage de tuner différente, détails veuillez vérifier ci-dessous le guide de commande)
1 ASI pour remux
Saisir
1 entrée lecteur USB pour re-mux (vidéo « xxx.ts »)
Entrée IP 128 MPTS sur UDP et RTP, port GE, RJ45 Entrée SPTS via UDP/RTP/RTSP/HLS/HTTP/SRT
Saisir
Résolution
Vidéo (Entrée HDMI)
Codage
Débit binaire
1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
Sortir 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
HEVC/H.265 et MPEG-4 AVC/H.264
1 Mbps à 13 Mbps par canal
Contact : Tomleequan E-mail :
Contrôle des taux CBR/VBR
Structure du GOP IP…P (réglage du cadre P)
Codage
MPEG-1 Couche 2, LC-AAC, HE-AAC et AC3 Passthrough Taux
d'échantillonnage
48 kHz
Résolution 24 bits
Gain audio 0-255 Réglable
Audio (Entrée HDMI)
Débit binaire
MPEG-1 couche 2
Débit binaire
LC-AAC
Débit binaire
HE-AAC
DVB-S
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128 kbps
Fréquence d'entrée 950-2150 MHz
Débit de symboles 0,5 à 45 Msps
Constellation QPSK
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Fréquence d'entrée 950-2150 MHz
Débit de symboles
DVB-S2
Section Tuner
QPSK/8PSK/16APSK : 0,5 à 45 Msps
32APSK : 0,5 à 40 Msps
Constellation QPSK/8PSK/16APSK/32APSK
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
FEC
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK : 3/4, 4/5, 5/6, 8/9
Débit binaire d'entrée maximal ≤170 Mbps par tuner
Débit de symboles
QPSK/8PSK/16APSK : 0,5 à 45 Méch./s ; 8APSK/32APSK : 0,5 à 40 Msps
Constellation QPSK/8PSK/16APSK/8APSK/32APSK
DVB-S2X
FEC
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
Contact : Tomleequan E-mail :
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Débit binaire d'entrée maximal par tuner ≤170 Mbps
Intensité du signal -65 ~ -25 dBm
PID maximal Remappage
Multiplexage
Modulation
Fonction
DVB-C
DVB-T
255 entrées par canal
Remappage PID (automatiquement ou manuellement)
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
Standard EN300 429/UIT-T J.83A/B
Canal de sortie RF 32 porteuses non adjacentes en sortie (bande passante maximale 384 MHz)
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie RF -20~+1dbm, pas de 0,1db
Débit de symboles 5,0 Msps à 7,0 Msps, pas de 1 ksps
J.83A
J.83B
Constellation 16/32/64/128/256QAM 64/256 QAM
Bande passante 8M 6M
Standard EN300744
Mode FFT 2K, 4K, 8K
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/4, 1/8, 1/16, 1/32
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Sortie MPTS
Contact : Tomleequan E-mail :
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 42 dB
Fréquence RF 50~960MHz, pas de 1KHz
sortie RF 16 porteuses non adjacentes en sortie (bande passante maximale 192 MHz)
Niveau de sortie RF -20~ +1 dBm, pas de 0,1 dB
Standard ATSC A/53
Bande
passante 6M
Constellation 8VSB
FEC RS(208 188)+treillis
MER ≥ 40 dB
ATSC
ISDB-T
LCA -55 dBc
Fréquence RF 50~960MHz, pas de 1KHz
Canal de sortie RF 16 porteuses non adjacentes en sortie (bande passante maximale 192 MHz)
Niveau de sortie RF -20~+3dbm (pour toutes les porteuses), pas de 0,5db
Standard Norme ARIB-B31
Bande passante 6M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode FFT 2K, 4K, 8K
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Canal de sortie RF 16 porteuses non adjacentes en sortie (bande passante maximale 192 MHz)
Niveau de sortie RF -20 dBm à +1 dBm, pas de 0,1 dB
1 sortie ASI comme miroir d'une des porteuses de sortie RF
Sortie 32 MPTS sur UDP et RTP/RTSP comme miroir de 32 porteuses DVB-C (ou sortie 16 MPTS sur UDP et RTP/RTSP comme miroir de 16 porteuses
DVB-T/ATSC/ISDB-T en option), 1 interface Ethernet 1000M Base-T, port GE
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail :
Sortie SPTS SPTS sur UDP/RTP/RTSP/RTMP/HLS/HTTP/SRT
Fonctionnement du système
Gestion de réseau (WEB) langue anglaise
Mise à niveau du logiciel Ethernet
Dimensions (L × L × H) 482 mm × 328 mm × 44 mm
Divers
Environnement 0~45℃(travail) ; -20~80℃(stockage)
Besoins en énergie 110 V CA ± 10 %, 50/60 Hz, 220 V CA ± 10 %, 50/60 Hz
Guide de commande
Section d'entrée :
Section de sortie :
Norme de sortie RF Canaux porteurs RF
Sortie DVB-C 32
Sortie DVB-T 16
Sortie de l'ATSC 16
Sortie de l'ISDB-T 16
