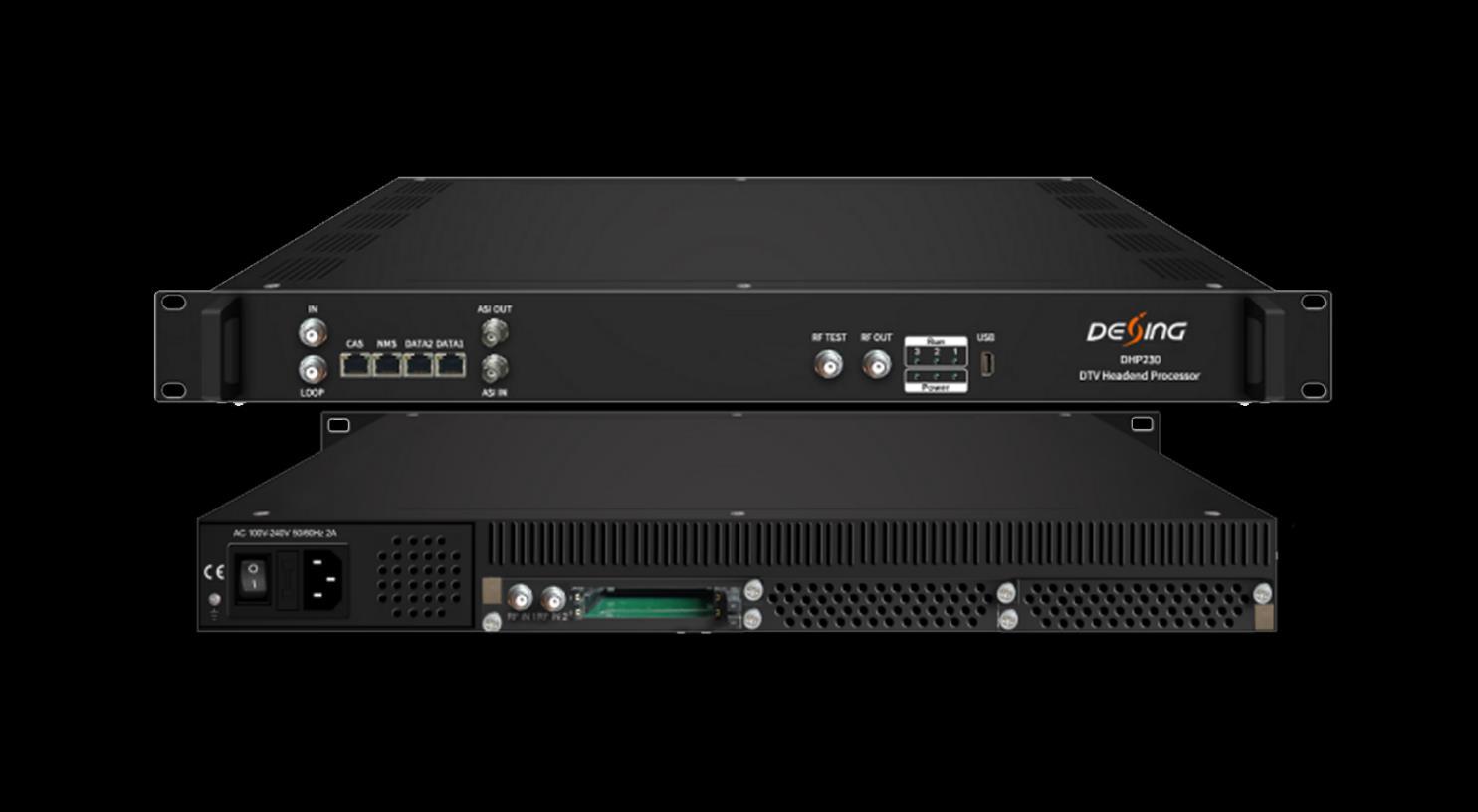

Processeur de tête de réseau DTV DHP230
Contour
Le DHP230 est un processeur de tête de réseau DTV hautes performances et économique conçu par Dexin. Il prend en charge jusqu'à 3 entrées de modules (module de démodulation/désembrouillage actuellement), après le processus de multiplexage et de modulation, il fournit ensuite 16 sorties porteuses non adjacentes DVB-C ou 8 DVB-T ou 8 ATSC ou 6 ISDB-T dans une bande passante de 192 MHz. Pour répondre aux diverses exigences des clients, cet appareil est également équipé de 128 entrées IP sur UDP et RTP, 1 entrée USB, 1 entrée ASI et 1 entrée DVB-S/S2/S2X et 1 sortie ASI et 16/8/8/6 sorties MPTS sur UDP et RTP/RTSP. Sa conception de structure enfichable facilite grandement le changement de modules selon les besoins. De plus, les modules CAM/CI accompagnés et BISS peuvent décrypter les entrées de programmes à partir des entrées du tuner.
Le DHP230 peut être mis à niveau et contrôlé via un système réseau, ce qui lui permet d'être largement utilisé dans la mise en place d'un réseau de diffusion numérique et très adaptable au système de diffusion CATV de nouvelle génération.
Caractéristiques principales
Conception modulaire enfichable, châssis 1U et 3 emplacements pour modules
Prise en charge d'une combinaison flexible de différents types de modules maximum 128 entrées IP (MPTS/SPTS) via le protocole UDP et RTP à partir du port DATA 1 1 entrée ASI et 1 entrée tuner DVB-S/S2/S2X pour le multiplexage 1 lecteur USB (insérez la clé USB contenant les vidéos « xxx.ts » dans le DHP230 et lisez le contenu de manière simple ; système de fichiers FAT 32)
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail :
Prise en charge du multiplexage 16 groupes/modulation DVB-C
Prise en charge du multiplexage à 8 groupes/modulation DVB-T/ATSC En option
Prise en charge du multiplexage à 6 groupes/modulation ISDB-T --- En option
Prise en charge d'une sortie ASI en tant que miroir de l'une des porteuses de sortie RF
Prise en charge de la sortie IP 16 MPTS via UDP, RTP/RTSP – sortie RF DVB-C
Prise en charge de la sortie IP 8 MPTS sur UDP, RTP/RTSP – Sortie RF DVB-T/ATSC
Prise en charge de la sortie IP 6 MPTS sur UDP, RTP/RTSP – sortie RF ISDB-T
Prend en charge le réglage précis de la PCR, le remappage PID, la reconstruction et l'édition
PSI/SI
Gestion NMS basée sur le Web

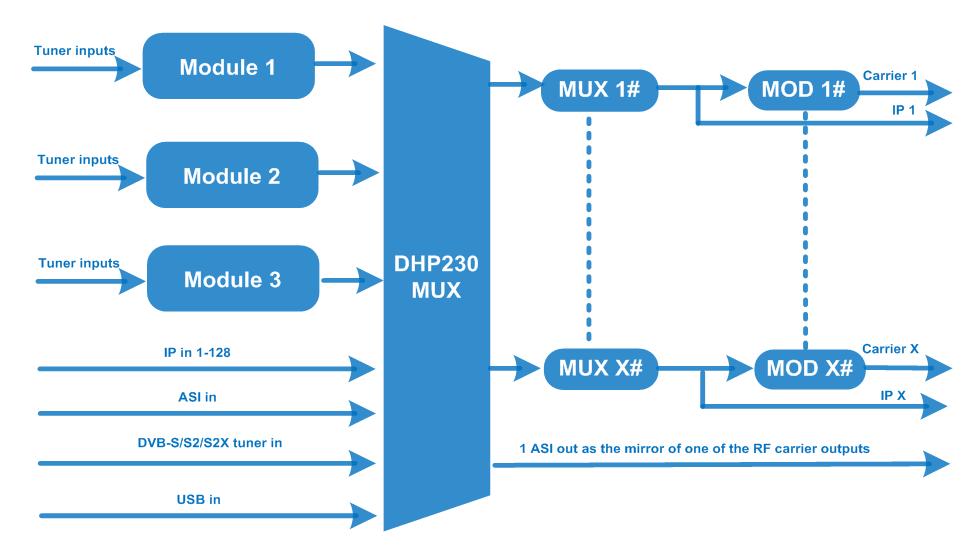

Tableau des principes
Spécifications du châssis
3 entrées de modules (voir la spécification du module)
1 entrée ASI pour remultiplexage
Saisir
Multiplexage
128 entrées IP (SPTS/MPTS) sur UDP et RTP, RJ45, 1000M/100M DATA 1, Unicast/Multicast
1 entrée tuner DVB-S/S2/S2X pour remultiplexage
1 entrée lecteur USB pour re-mux (vidéo « xxx.ts »)
PID maximal
Remappage 256 entrées par canal
Fonction
Filtrage PID A/V
Remappage PID (automatiquement ou manuellement)
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Modulation
DVB-C
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
Canal QAM
16 porteuses non adjacentes en sortie (bande passante maximale 192 MHz)
Standard EN300 429/UIT-T J.83A/B
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie RF -20~+3dbm, pas de 0,1db
Débit de symboles 5,0 Msps à 7,0 Msps, pas de 1 ksps
J.83A
DVB-T
ATSC
J.83B
Constellation 16/32/64/128/256QAM 64/256 QAM
Bande passante 8M 6M
Standard EN300744
Mode FFT 2K, 4K, 8K
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 42 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF
8 porteuses non adjacentes en sortie (bande passante maximale 192 MHz)
Niveau de sortie RF -20~ +3 dBm, pas de 0,1 dB
Standard ATSC A/53
Bande passante 6M
Constellation 8VSB
FEC RS(208 188)+treillis
MER ≥ 40 dB
LCA -55 dBc
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF
8 porteuses non adjacentes en sortie (bande passante maximale 192 MHz)
Niveau de -20~+3dbm (pour toutes les porteuses), pas
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Sortie de flux
ISDB-T
sortie RF de 0,5db
Standard Norme ARIB-B31
Bande passante 6M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode de transmission 2K, 4K, 8K
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF
Fonctionnement du système
Divers
Sortie de 6 porteuses non adjacentes (bande passante maximale 192 MHz)
Niveau de sortie RF -20 dBm à +3 dBm, pas de 0,1 dB
1 sortie ASI comme miroir d'une des porteuses de sortie RF
16 sorties MPTS sur UDP et RTP/RTSP comme miroir de 16 porteuses DVB-C, 8 sorties MPTS sur UDP et RTP/RTSP comme miroir de 8 porteuses
DVB-T/ATSC (en option)
6 sorties MPTS sur UDP et RTP/RTSP comme miroir de 6 porteuses ISDB-T (en option)
1 interface Ethernet Base-T 100M/1000M, DONNÉES 2
Gestion de réseau (WEB)
Langue chinoise et anglaise
Mise à niveau du logiciel Ethernet
Dimensions (L × L × H) 482 mm × 380 mm × 44 mm
Environnement 0~45℃(travail) ; -20~80℃(stockage)
Besoins en énergie
Spécifications du module
Module de décryptage à 2 tuners DX902A
110 V CA ± 10 %, 50/60 Hz, 220 V CA ± 10 %, 50/60 Hz
Diffusé en :
2 entrées tuner, type F,
Sortie de flux : 1 sortie MPTS vers le châssis DHP230 pour remultiplexage
DVB-CI :
2 emplacements d'interface commune indépendants
Norme : DVB-S/S2/S2X ;
DVB-S
Fréquence d'entrée : 950-2150 MHz
Débit de symboles : QPSK 1 à 45 Msps
Intensité du signal : -65~ -25 dBm
Démodulation FEC : 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2
Fréquence d'entrée : 950-2150 MHz
Débit de symboles : QPSK/8PSK 1 à 45 Msps ; 16APSK 1 à 45 Msps ; 32APSK 1 à 32 Msps
Démodulation FEC : 1/2, 2/3, 3/4, 5/6, 7/8, 4/5, 5/6, 8/9, 9/10
DVB-S2X
Fréquence d'entrée : 950-2150 MHz
Débit de symboles : QPSK/8PSK/16APSK 0,5~45 Msps ; 8APSK/32APSK : 0,5 à 40 Méch./s
Démodulation FEC :
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Prise en charge de la fonction Diseqc
Multiplexage :
Remappage PID maximal : 256 PID de sortie
Fonction : remappage PID (automatiquement ou manuellement), réglage PCR précis, génération automatique du tableau PSI/SI
Décryptage :
CAM/CI Quantité : 2
Mode BISS : Mode 1, Mode E ; 32 touches BISS
Module de décryptage 4 fréquences DX942A
Diffusé en :
Entrée 4 fréquences (chaque RF dans l'interface pour un verrouillage à 2 fréquences), type F, Sortie de flux : 1 sortie MPTS vers le châssis DHP230 pour remultiplexage
DVB-CI : 2 emplacements d'interface commune indépendants
Norme : DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T commutable
Norme : DVB-C (J.83 A/C) ; J.83B
Fréquence d'entrée : 60 MHz à 890 MHz
Débit de symboles : 1 000 à 9 000 Ksps
Constellation : 16/32/64/128/256 QAM ; 64/256 QAM pour J.83B
Norme : DVB-T/T2
Fréquence : 60 MHz à 890 MHz
Bande passante : 5/6/7/8M de bande passante PLP pris en charge pour DVB-T2
Norme : ISDB-T
Contact : Tomleequan E-mail :
Fréquence d'entrée : 60-890 MHz
Multiplexage :
Remappage PID maximal : 256 PID de sortie
Fonction : remappage PID (automatiquement ou manuellement), génération automatique du tableau PSI/SI
Décryptage :
CAM/CI Quantité : 2
Mode BISS : Mode 1, Mode E ; 32 touches BISS
