Processeur de tête de réseau DHP200
Aperçu du produit
Le processeur de tête de réseau DTV DHP200 est la dernière génération d'équipements de traitement de tête de réseau professionnels. Ce boîtier 1 U est doté de 3 emplacements de module indépendants et peut être combiné avec différents modules en tant que système de tête de réseau en fonction de vos besoins opérationnels. Chaque module peut être configuré individuellement en fonction des applications, notamment l'encodage, le décodage, le transcodage, le multiplexage, le décryptage et le traitement de modulation. Le processeur de tête de réseau DHP200 apporte un tout nouveau niveau d'intelligence et de hautes performances au réseau à un prix abordable.
Caractéristiques principales
* Conception modulaire enfichable, châssis 1U et 3 emplacements
* Prise en charge d'une combinaison flexible de tout type de modules différents
* Traitement de données maximal de 800 Mo
* Prise en charge de 1 GE bidirectionnel (port de données), interface RJ45
* Prise en charge de la gestion Web, mise à jour via le Web
Spécifications du module : Module d'encodage 4 CVBS/SDI (DX214B)
Tableau des principes
Spécifications du module :
Entrée : 4 CVBS (DB9 vers RCA) ou 4 SDI (BNC)
Sortie : 1 sortie MPTS et 4 sorties SPTS sur UDP/RTP, monodiffusion et multidiffusion
Encodage vidéo :
Format vidéo : MPEG-2, MPEG4 AVC/H.264
Format d'image : PAL, NTSC Signal SD (uniquement pour l'entrée CVBS)
Résolution:
Entrée : 720*576 -50i
Sortie : 720*576/352*288/320*240/320*180/176*144/160*120/160*90-50Hz
Entrée : 720*480 -60i
Sortie : 720*480/352*288/320*240/320*180/176*144/160*120/160*90-60Hz
Contrôle de débit : CBR/VBR
Structure du GOP : IPPP, IBPBP, IBBPB, IBBBP
Débit binaire vidéo : 0,5 à 5 Mbps
Codage audio :
Format audio : MPEG1 Audio Layer 2, LC-AAC, HE-AAC
Taux d'échantillonnage : 48 kHz
Débit binaire : 48/56/64/80/96/112/128/160/192/224/256/320/384 Kbps
Logo de support, légende, insertion de code QR

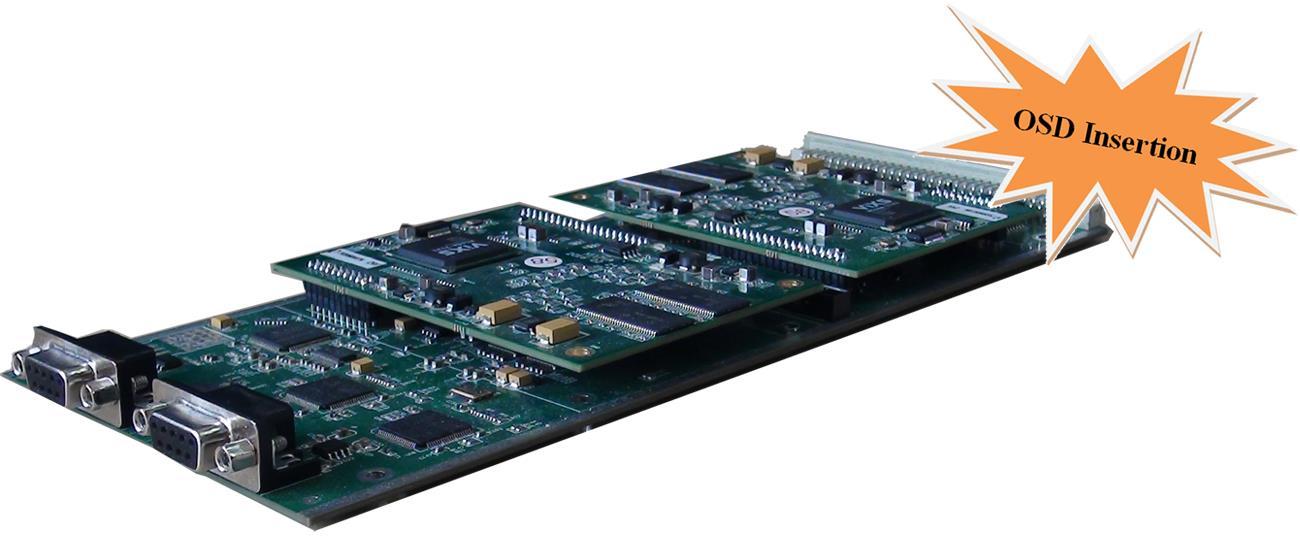

Module d'encodage 4 CVBS (DX214/214A)
Spécifications du module :
Entrée : 4 CVBS vidéo, 4 audio stéréo (DB9 vers RCA)
Sortie : 1 sortie MPTS et 4 sorties SPTS sur UDP/RTP, monodiffusion et multidiffusion
Encodage vidéo :
Format vidéo : MPEG-2 (4:2:0)
Format d'image : PAL, NTSC signal SD
Résolution de sortie : 720×480_60i, 544×480_60i, 352×480_60i, 352×240_60i, 320×240_60i, 176×240_60i, 176×120_60i, 720×576_50i, 704×576_50i, 640×576_50i, 352×288_50i, 320×288_50i, 176×288_50i, 176×144_50i
Structure du GOP : IP, IBP, IBBP, IBBBP
Débit binaire vidéo : 0,1 Mbps à 8 Mbps par canal
Prise en charge des sous-titres codés (CC)
Codage audio :
Format audio : MPEG-1 Layer 2, DD AC3 (2.0)
Taux d'échantillonnage : 48 kHz
Débit audio : 128/192/256/320/384 kbps pour chaque canal
Prise en charge du logo, de la légende et de l'insertion de code QR (pour DX214A uniquement)

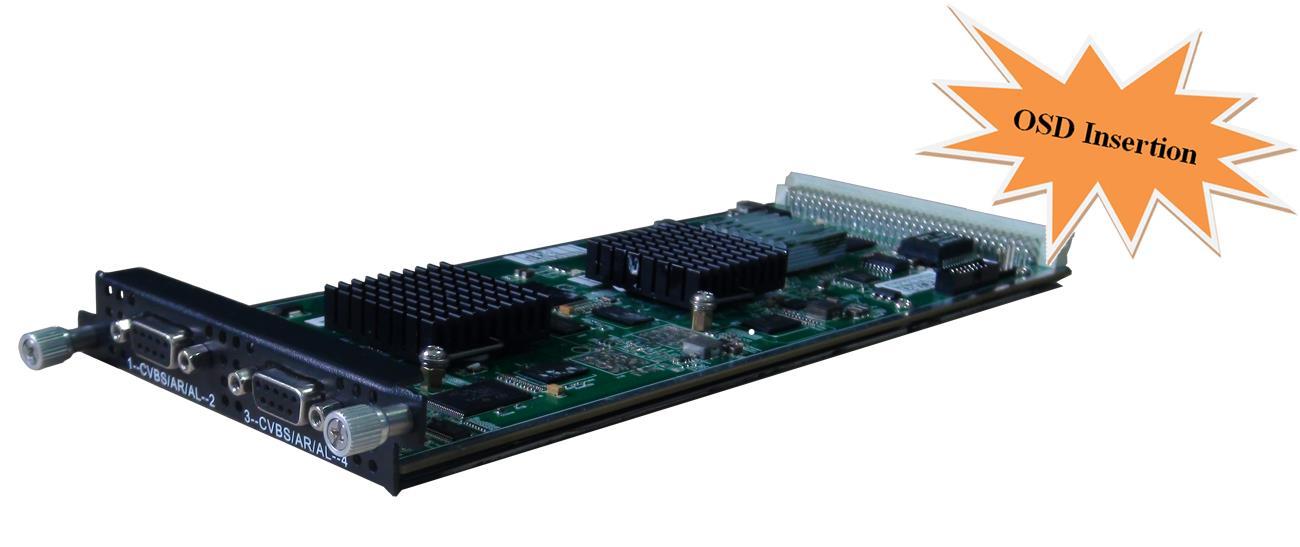

Module d'encodage 8 CVBS (DX218S)
Spécifications du module :
Entrée : 8 vidéos CVBS, 8 audio stéréo (DB15 vers RCA) ou 8 entrées audio analogiques pour fonctionner comme module d'encodeur audio
Sortie : 1 sortie MPTS et 8 sorties SPTS sur UDP/RTP, monodiffusion et multidiffusion
Encodage vidéo :
Format vidéo : MPEG4 AVC/H.264
Format d'image : PAL, NTSC signal SD
Résolution : 720×576i, 720×480i
Contrôle de débit : CBR/VBR
Structure du GOP : IPP
Débit binaire vidéo : 1 à 7 Mbps pour chaque canal
Codage audio :
Format audio : MPEG-1 Layer 2
Taux d'échantillonnage : 48 kHz
Débit binaire : 64/128/192/224/256/320/384 Kbps pour chaque canal
Logo de support, légende, insertion de code QR

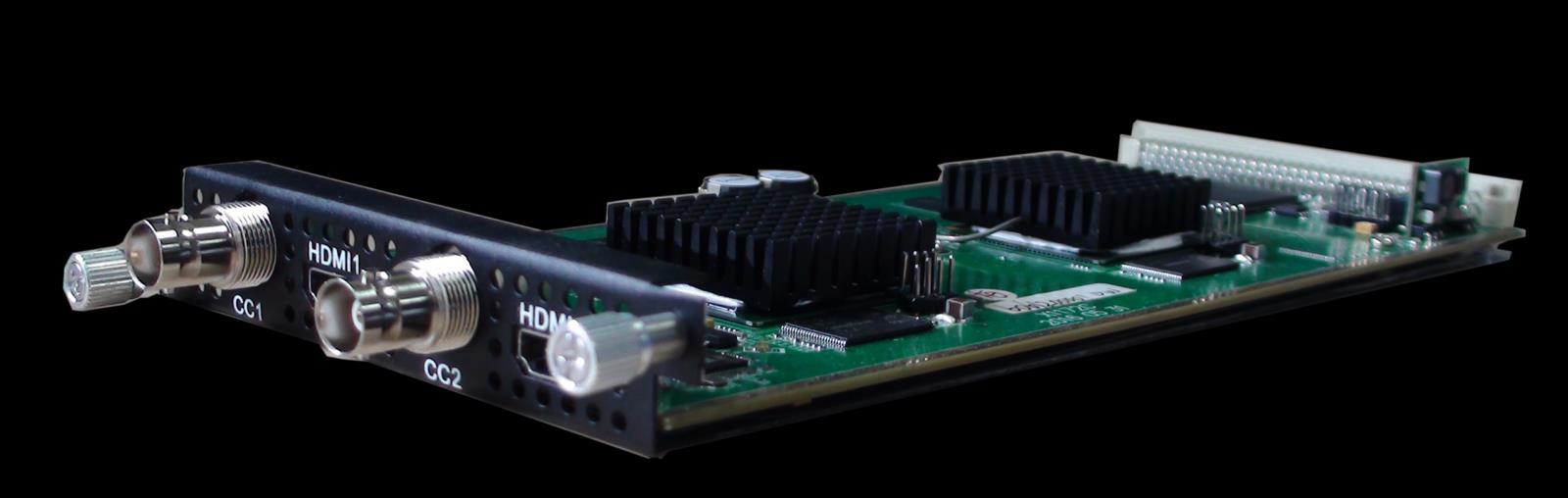

Module d'encodage/transcodage 2 HDMI/SDI (DX202A/DX202A-D)
Spécifications du module :
Entrée : 2*HDMI, 2*BNC pour entrée CC (sous-titrage codé) - (DX202A)
Entrée : 2*HD/SD SDI - (DX202A-D)
Sortie : 1*sortie MPTS sur UDP, Unicast/Multicast
Encodage vidéo :
Format vidéo : MPEG2 et MPEG4 AVC/H.264
Résolution d'entrée : 1920*1080_60P, 1920*1080_50P, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Format d'image : 16:9, 4:3
Débit binaire vidéo : 0,8 à 19 Mbps
Prise en charge des sous-titres codés (CC)
Codage audio :
Format audio : MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Encodage Dolby Digital AC3 (2.0) (en option) ; transfert AC3 (2.0/5.1)
Taux d'échantillonnage : 48 kHz Débit audio : 64 Kbps-320 kbps pour chaque canal
Transcodage vidéo :
2*MPEG2 HD → 2*MPEG2/H.264 HD; 4*MPEG2 HD → 4*MPEG2/H.264 SD; 2*H.264 HD → 2*MPEG2/H.264 HD; 4*H.264 HD → 4*MPEG2/H.264 SD; 4*MPEG2 SD → 4*MPEG2/H.264 SD; 4*H.264 SD → 4*MPEG2/H.264 SD
Transcodage audio :
MPEG-1 Layer 2, AC3 (en option) et AAC any-to-any

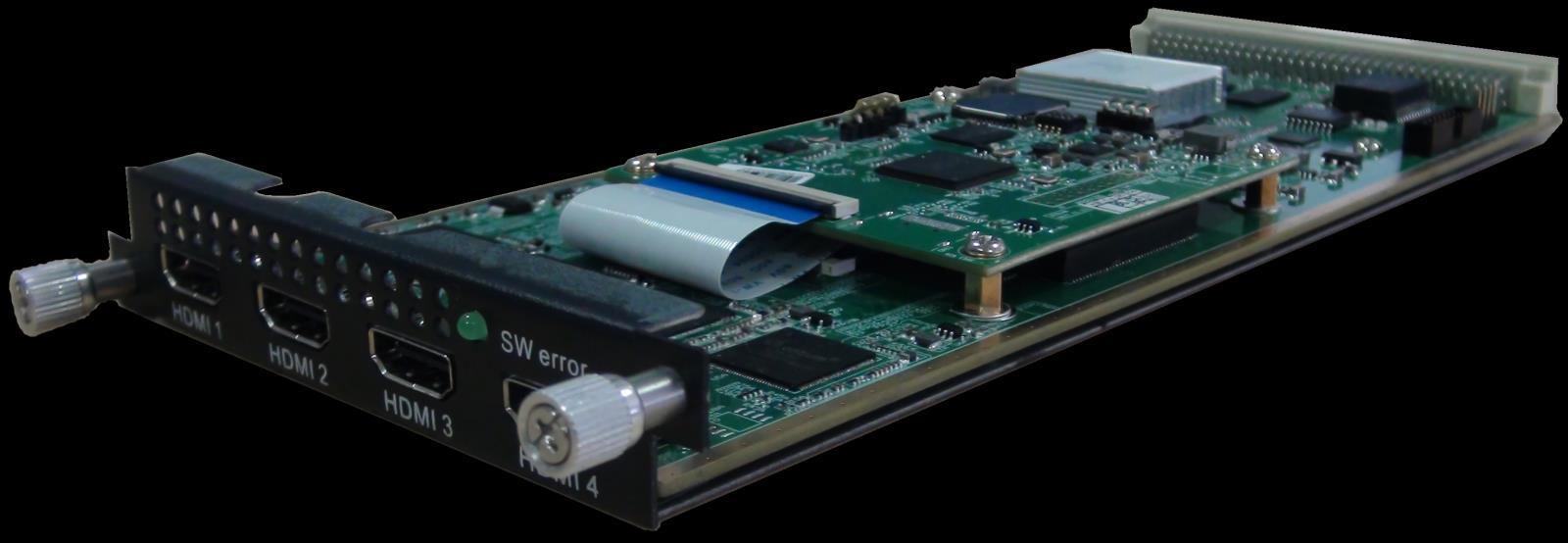

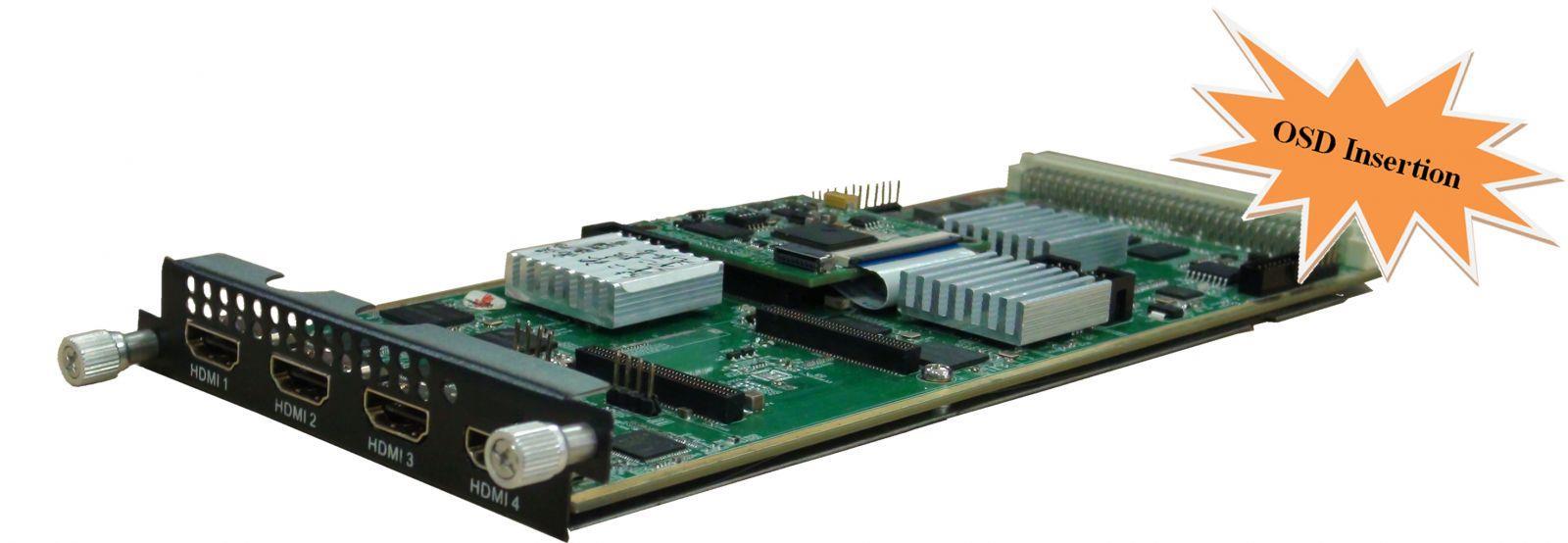

Module d'encodage 4 HDMI/SDI (DX224H/HV)
Spécifications du module :
Entrée : 4 entrées HDMI (1.4) / SDI, HDCP 1.4
Sortie : 1 sortie MPTS et 4 sorties SPTS via UDP/RTP/RTSP
Encodage vidéo :
Format vidéo : HEVC/H.265 et MPEG 4 AVC/H.264
Résolution:
4*1080P-50
4*1080P-60/59.94
4*1080I-50
4*1080P-50
4*1080P-60, 4*1080P-59.94
4*1080P-25
2*1080P-50
4*1080P-30
4*1080P-29.97
2*1080P-60
2*1080P-59.94
4*1080P-50, 4*1080I-50
4*1080I-60/59.94
4*720P-50
4*720P-60/59.94
Saisir
4*1080P-50
4*1080P-60/59.94
4*1080I-50
DX224H
Chroma: 4:2:0
4*1080I-60/59.94
4*1080P-25
4*1080P-60, 4*1080P-30
4*1080P-25
2*1080P-50
4*1080I-60
4*1080P-30
2*1080P-60
4*720P-50 4*720P-50
4*720P-60, 4*720P-59.94 4*720P-60 4*720P-59.94
Sortir HEVC/H.265 MPEG-4 AVC/H.264
4*1080P-50
4*1080P-60, 4*1080P-59.94
4*1080P-50, 4*1080P-25
4*1080P-60, 4*1080P-30
4*1080P-50
4*1080P-60 4*1080P-59.94
4*1080P-25
4*1080P-50 4*1080I-50
4*1080P-30
4*1080P-60
4*1080I-60
4*720P-50 4*720P-50 4*720P-50
4*720P-60/59.94
4*720P-60, 4*720P-59.94
4*720P-60 4*720P-59.94
Débit binaire (chaque canal) : 0,5 Mbps à 20 Mbps (H.265) ; 4 Mbps à 20 Mbps (H.264)
Contrôle de débit : CBR/VBR
Structure du GOP : IBBP, IPPP
Codage audio :
Format audio : MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Débit binaire (chaque canal) :
48 Kbps à 384 Kbps (MPEG-1 couche 2 et LC-AAC) ; 24 Kbit/s à 128 Kbit/s (HE-AAC) ; 18 Kbit/s à 56 Kbit/s (HE-AAC V2)
Taux d'échantillonnage : 48 kHz
Prise en charge du réglage du gain audio
Logo de support, insertion de code QR - En option selon la commande

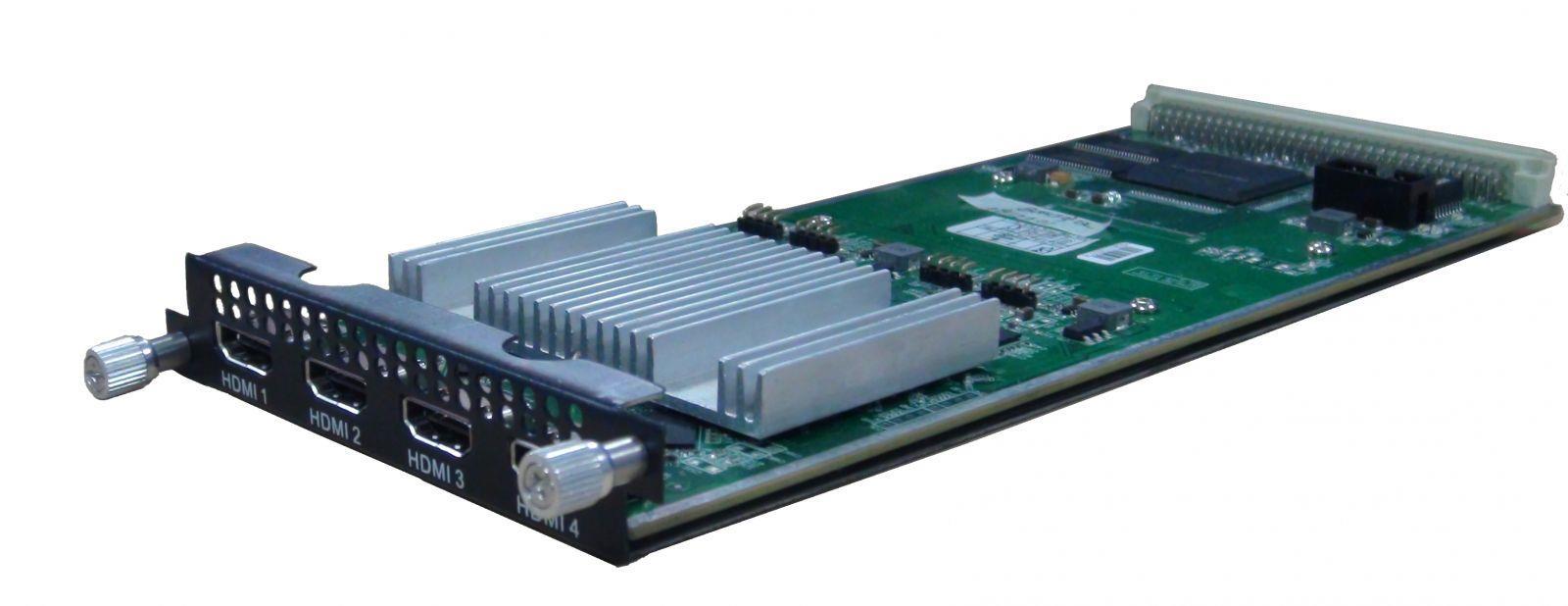

Module d'encodage 4 HDMI/SDI (DX224V)
Spécifications du module :
Entrée : 4 entrées SDI/HDMI (1.4), HDCP 1.4
Encodage vidéo :
Format vidéo : HEVC/H.265 et MPEG 4 AVC/H.264
Résolution:
HDMI VI et SDI : Saisir
4*1080P-50
4*1080P-60/59.94
4*1080I-50
4*1080I-60/59.94
4*720P-50
4*720P-60/59.94
HDMI V2 : Saisir
4*2160P_25/30/29.97
4*1080P_50/60/59.94
4*720P_50/60/59.94
4*1080P-50
4*1080P-60/59.94
4*1080P-50
4*1080P-60/59.94
4*720P-50
4*720P-60/59.94
AVC/H.264
2*1080P-50
2*1080P-60/59.94
4*1080I-50
2*1080P-50
4*1080I-60/59.94
2*1080P-60/59.94
4*720P-50
4*720P-60/59.94
Sortir
HEVC/H.265
2*2160P_25/30/29.97
4*1080P_50/60/59.94
4*720P_50/60/59.94
MPEG-4 AVC/H.264
1*2160P_25/30/29.97
2*1080P_50/60/59.94
4*720P_50/60/59.94
Chroma : 4:2:0 Débit binaire : 0,5 Mbps à 20 Mbps (H.265) ; 4 Mbps à 20 Mbps (H.264)
Contrôle de débit : CBR/VBR
Structure du GOP : IBBP, IPPP
Codage audio :
:
Contact : Tomleequan E-mail :
Format audio : MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Taux d'échantillonnage : 48 kHz
Débit binaire (chaque canal) :
48 Kbps à 384 Kbps (MPEG-1 couche 2 et LC-AAC)
24 Kbit/s à 128 Kbit/s (HE-AAC), 18 Kbit/s à 56 Kbit/s (HE-AAC V2)
Prise en charge du réglage du gain audio
Logo de support, insertion de code QR - disponible sur HDMI V1

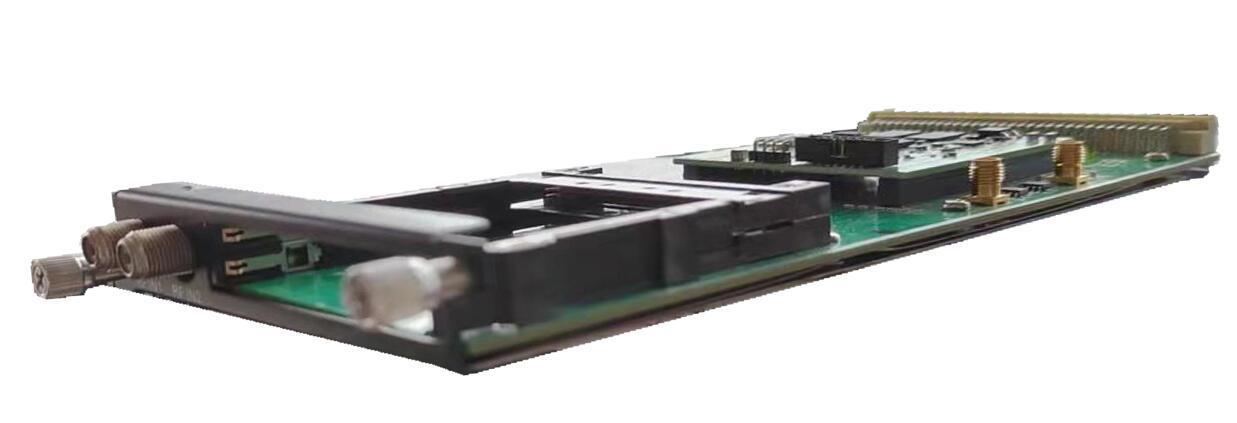

Module de décryptage à 2 tuners (DX902A)
Streaming dans : 2 entrées tuner, type F, 16 entrées IP depuis le port de données, UDP/RTP, monodiffusion et multidiffusion, IGMP V2/V3
Sortie de flux : 1 sortie MPTS et 16 sorties SPTS sur UDP/RTP/RTSP, Unicast/Multicast
DVB-CI : 2 emplacements d'interface commune indépendants
Entrée tuner : DVB-S/S2/S2X
Débit de symboles : QPSK/8PSK/16APSK 0,5 à 45 Msps ; 8APSK/32APSK : 0,5 à 40 Msps
Fréquence d'entrée : 950-2150 MHz
DVB-S:
Constellation : QPSK
Démodulation FEC : 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2 :
Constellation : QPSK/8PSK/16APSK/32APSK
Démodulation FEC :
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
QPSK : 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2X :
Constellation : QPSK/8PSK/8APSK/16APSK/32APSK
Démodulation FEC :
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9, 9/10
Prise en charge de la fonction Diseqc
Multiplexage :
Remappage PID maximal : 256 PID de sortie
Fonction : remappage PID (automatiquement ou manuellement), réglage PCR précis, génération automatique du tableau PSI/SI
Décryptage :
CAM/CI Quantité : 2
Mode BISS : Mode 1, Mode E ; jusqu'à 120 Mbps, 32 clés BISS
Module de syntoniseur 4 FTA (DX904B)
Spécifications du module :
Streaming dans : 4 entrées tuner, type F
Sortie de flux : 1 sortie MPTS pour multiplexeur, 4 sorties MPTS pour 4 entrées de tuner,
transmission via UDP/RTP/RTSP, monodiffusion/multidiffusion
Entrée tuner : DVB-S/S2/S2X
Débit de symboles : QPSK/8PSK/16APSK 0,5 à 45 Msps ; 8APSK/32APSK : 0,5 à 40 Msps
Fréquence d'entrée : 950-2150 MHz
DVB-S:
Constellation : QPSK
Démodulation FEC : 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2 :
Constellation : QPSK/8PSK/16APSK/32APSK
Démodulation FEC :
QPSK : 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2X :
Constellation : QPSK/8PSK/8APSK/16APSK/32APSK
Démodulation FEC :
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9, 9/10
Prise en charge de la fonction Diseqc
Multiplexage :
Nombre maximal de PID de gestion : 256
Fonction : remappage PID (automatiquement/manuellement), réglage PCR précis, transmission PID
Décryptage :
Mode BISS : Mode 1, Mode E ; jusqu'à 120 Mbps, 32 clés BISS
Module de décryptage 4 fréquences (DX942A)
Flux entrant : 4 entrées de fréquences (chaque RF dans l'interface pour un verrouillage de 2 fréquences), type F, 16 entrées IP (UDP/RTP) depuis le port de données, monodiffusion et multidiffusion, IGMP V2/V3
Sortie de flux : 1 sortie MPTS et 16 SPTS sur UDP et RTP/RTSP, Unicast/Multicast
DVB-CI : 2 emplacements d'interface commune indépendants
Entrée tuner : DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T commutable
Norme : DVB-C (J.83 A/C) ; J.83B
Fréquence d'entrée : 60 MHz à 890 MHz
Débit de symboles : 1 000 à 9 000 Ksps
Constellation : 16/32/64/128/256 QAM ; 64/256 QAM pour J.83B
Norme : DVB-T/T2
Fréquence : 60 MHz à 890 MHz
Bande passante : 5/6/7/8M de bande passante
Indice PLP : 0 à 255 pour DVB-T2
Norme : ISDB-T
Fréquence d'entrée : 60-890 MHz
Multiplexage :
Remappage PID maximal : 256 PID de sortie
Fonction : remappage PID (automatiquement ou manuellement), génération automatique du tableau PSI/SI
Décryptage :
CAM/CI Quantité : 2
Mode BISS : Mode 1, Mode E ; jusqu'à 120 Mbps, 32 clés BISS

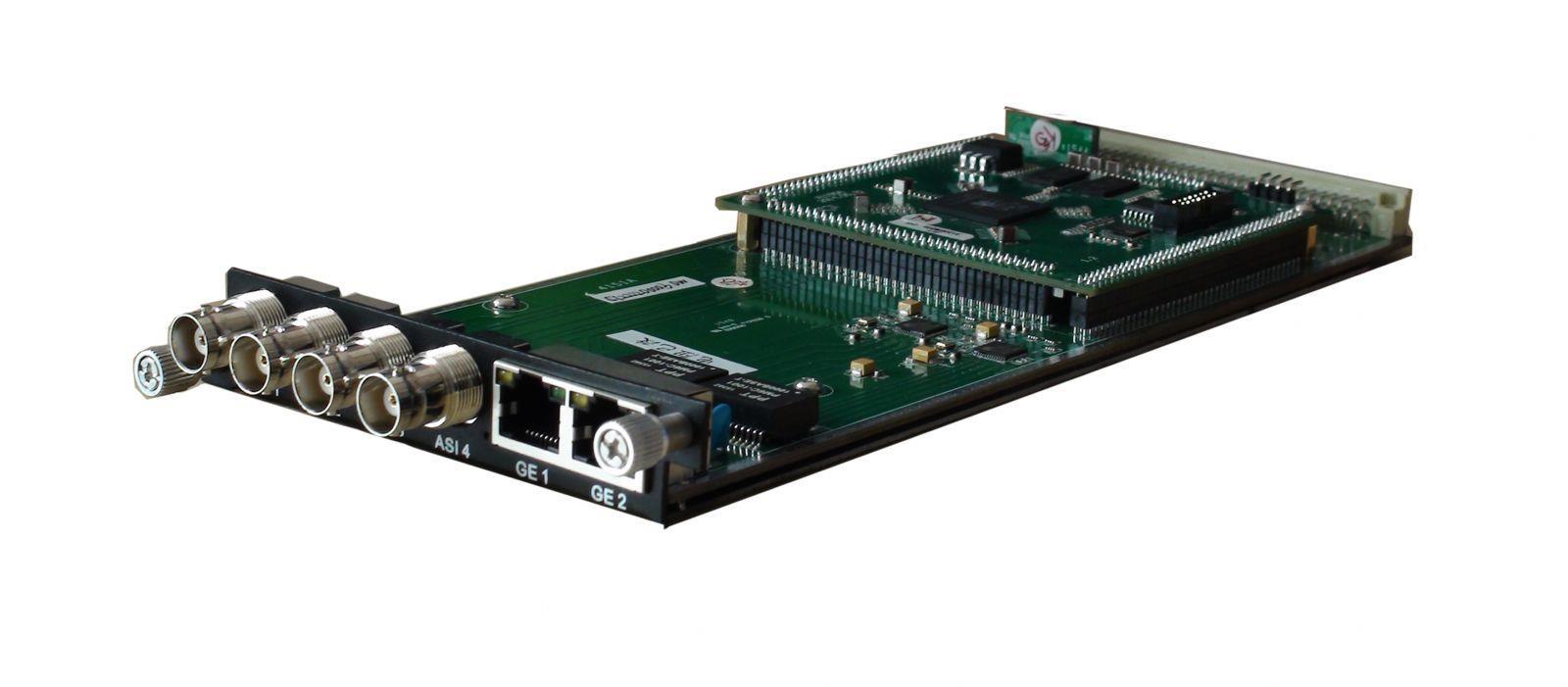

Module de multiplexage 4 ASI/IP (DX504)
Spécifications du module :
Entrées/sorties ASI : 4 ASI bidirectionnelles, BNC 75Ω (entrée ou sortie réglée manuellement)
Entrées/sorties IP : 2 ports GE dans le module (auto-adaptation 100/1000 Mbps) et le châssis DHP200 (ports de données ou autres modules)
Re-multiplexage : remappage PID, correction PCR, génération automatique de la table PSI/SI
Flux entrant : maximum 4 entrées ASI, 768 entrées IP via UDP/RTP (256 entrées IP via GE1, GE2 dans le module et le châssis DHP300 respectivement)
Stream Out : maximum 4 sorties ASI, 4 sorties MPTS sur UDP/RTP via GE1, GE2 dans le module et via le châssis DHP300
Module de multiplexage 5 ASI (DX505)
Spécifications du module :
Entrées/sorties ASI : 5 ASI bidirectionnelles, BNC 75Ω (entrée ou sortie réglée manuellement)
Entrées/sorties IP : le châssis DHP300 (ports de données ou autres modules)
Flux entrant : maximum 5 entrées ASI, 256 entrées IP via UDP/RTP via le châssis DHP300
Re-multiplexage : remappage PID, correction PCR, génération automatique de la table PSI/SI
Sortie de flux : maximum 5 sorties ASI, 5 sorties MPTS via UDP/RTP via le châssis DHP300
Module de multiplexage IP (DX506)
Spécifications du module :
Entrée IP : 512 entrées SPTS ou MPTS sur UDP, RTP, Unicast et Multicast via le port Ethernet GE1 (100/1000M)
Re-multiplexage : remappage PID, correction PCR, génération automatique de la table PSI/SI
Stream Out : sortie 512 SPTS sur UDP, RTP, Unicast et Multicast via le port Ethernet GE2 (100/1000M)
Module brouilleur ASI/IP Mux (DX514)
Spécifications du module :
Entrées/sorties ASI : 4 ASI bidirectionnelles, BNC 75Ω
Entrées/sorties IP : 2 ports Ethernet (100/1000M)
Entrée du connecteur de flux
Re-multiplexage : remappage PID, correction PCR, génération automatique de la table PSI/SI
Flux entrant : maximum 4 entrées ASI, 32 entrées IP par canal via UDP/RTP
Contact : Tomleequan E-mail :
Stream Out : maximum 4 sorties ASI, 4 sorties IP (MPTS) sur UDP/RTP/RTSP
Brouillage:
CA de simulcryptage maximum : 4
Norme : ETR289, ETSI 101 197, ETSI 103 197
Connexion : Connexion locale/à distance
Module de commutation ASI TS (DX515)
Spécifications du module :
Entrée : 3 ASI
Sortie : 2 sorties ASI (sortie 1 pour l'un des flux de sortie du commutateur, sortie 2 pour le flux d'entrée principal)
Paquet TS : 188/204
Mode de commutation : Manuel/Auto
Prise en charge du suivi de l'état du programme (débit binaire, comptage continu, état de synchronisation)
Prise en charge du changement de mode de canal et de mode de programme
Prise en charge du retour au flux principal manuellement ou automatiquement une fois le flux principal rétabli
Module de modulation QAM 16/32 (DX316/DX332)
Spécifications du module :
Entrée de données : entrée IP 512*3 via UDP/RTP à partir de 2 ports GE (RJ45/SFP) et carte de connecteur de flux interne, monodiffusion/multidiffusion
Sortie de données : 16 ou 32 sorties IP sur UDP/RTP/RTSP, monodiffusion/multidiffusion, 2 ports GE (RJ45/SFP)
Débit de transmission : max. 840 Mbps/port GE
Sortie RF (type F) : 16/32 canaux de multiplexage, brouillage et modulation. Multiplexage :
Remappage PID maximal : 256 PID de sortie par canal
Fonction : remappage PID (automatiquement ou manuellement), réglage PCR précis, génération automatique du tableau PSI/SI
Brouillage:
CA simulcrypt maximum : 6
Norme : ETR289, ETSI 101 197, ETSI 103 197
Connexion : Connexion locale/à distance
Modulation:
Norme : EN300 429/ITU-T J.83A/B/C MER : ≥ 40 dB
Fréquence RF : 50~960 MHz, pas de 1 kHz
Niveau de sortie RF : -20~+10 dBm (87~117 dBµV), pas de 0,1 dB pour toutes les porteuses
Débit de symboles : 3 600 à 7 200 Kéch/s, par paliers de 1 Kéch/s 5057 Kéch./s (J.83B, 64QAM), 5361 Kéch./s (J.83B, 256QAM)
Constellation/Bande passante : J.83A : 16/32/64/128/256QAM, 8M
J.83B/C : 64/256QAM, 6M
Sortie DX316 : 16 sorties porteuses non adjacentes dans une bande passante de 192 M
Sortie DX332 : 32 sorties porteuses non adjacentes dans une bande passante de 384 M
Module de modulation 48 QAM (DX348D)
Spécifications du module :
Entrée de données : entrée IP 512*3 via UDP/RTP à partir de 2 ports GE (RJ45/SFP) et carte de connecteur de flux interne, monodiffusion/multidiffusion
Sortie de données : 48 sorties IP sur UDP/RTP/RTSP, monodiffusion/multidiffusion, 2 ports GE (RJ45/SFP), GE1 pour IP #1-#24, GE2 pour IP #25-#48
Débit de transmission : max. 840 Mbps/port GE
Multiplexage :
Remappage PID maximal : 256 PID de sortie par canal
Fonction : remappage PID (automatiquement ou manuellement), réglage PCR précis, génération automatique du tableau PSI/SI
Brouillage:
CA simulcrypt maximum : 6
Norme : ETR289, ETSI 101 197, ETSI 103 197
Connexion : Connexion locale/à distance
Modulation:
Norme : EN300 429/ITU-T J.83A/B/C MER : ≥ 40 dB
Fréquence RF : 50~960 MHz, pas de 1 kHz
Niveau de sortie RF : -20~+10 dBm (87~117 dBµV), pas de 0,1 dB pour toutes les porteuses
Débit de symboles : 3 600 à 7 200 Kéch/s, par paliers de 1 Kéch/s
5057 Kéch./s (J.83B, 64QAM), 5361 Kéch./s (J.83B, 256QAM)
Constellation/Bande passante : J.83A : 16/32/64/128/256QAM, 8M
J.83B/C : 64/256QAM, 6M
Sortie RF : 2 ports de sortie de type F pour 48 porteuses non adjacentes, 75 Ω
Porteuse 1 à 24 via RF1, 25 à 48 via RF2, chaque RF prend en charge une bande passante de 384 M
Module de modulation ISDB-Tb 8/16 (DX306I)
Spécifications du module :
Entrée de données : entrée IP 512*3 via UDP/RTP à partir de 2 ports GE (RJ45/SFP) et carte de connecteur de flux interne, monodiffusion/multidiffusion
Sortie de données : sortie IP 8/16 sur UDP/RTP/RTSP, monodiffusion/multidiffusion, 2 ports GE (RJ45/SFP)
Débit de transmission : max. 840 Mbps/port GE
Sortie RF (type F) : 8/16 canaux de multiplexage et de modulation.
Multiplexage :
Remappage PID maximal : 256 entrées par canal
Fonction : remappage PID (automatiquement ou manuellement), réglage PCR précis, génération automatique du tableau PSI/SI
Modulation:
Norme : ARIB STD-B31
Bande passante : 6M
Constellation : QPSK, 16QAM, 64QAM
Intervalle de garde : 1/32, 1/16, 1/8, 1/4
Mode de transmission : 2K, 4K, 8K
Taux de code : 1/2, 2/3, 3/4, 5/6, 7/8
MER : ≥ 40 dB
Fréquence RF : 50~960 MHz, pas de 1 kHz
Niveau de sortie RF : -20 dBm à +10 dBm (87 à 117 dbµV), par paliers de 0,1 dB
Sortie RF : 8/16 sorties porteuses non adjacentes dans une bande passante de 192 M
Guide de commande :
DX306i-8 : 8 sorties porteuses ISDB-T non adjacentes + 8 sorties IP MPTS
DX306i-16 : 16 sorties porteuses ISDB-T non adjacentes + 16 sorties IP MPTS
Module de modulation DVB-T 8/16 (DX308T)
Spécifications du module :
Entrée de données : entrée IP 512*3 via UDP/RTP à partir de 2 ports GE (RJ45/SFP) et carte de connecteur de flux interne, monodiffusion/multidiffusion
Sortie de données : sortie IP 8/16 sur UDP/RTP/RTSP, monodiffusion/multidiffusion, 2 ports GE (RJ45/SFP)
Débit de transmission : max. 840 Mbps/port GE
Multiplexage :
Numéro de canal : 8/16 canaux multiplexés
Remappage PID maximal : 256 entrées par canal
Fonction : remappage PID (automatiquement ou manuellement), réglage PCR précis, génération automatique du tableau PSI/SI
Modulation:
Norme : ETSI EN300 744 MER : ≥40db
Fréquence RF : 50~960 MHz, pas de 1 kHz
Constellation : QPSK/16QAM/64QAM Bande passante : 6/7/8 MHz
Mode de transmission : 2K/4K/8K FEC : 1/2, 2/3, 3/4, 5/6, 7/8
Niveau de sortie RF : -20~+10 dbm (pour toutes les porteuses), pas de 0,1 dB
Sortie RF (type F) : 8/16 sorties porteuses non adjacentes dans une bande passante de 192 M
Guide de commande :
DX308T-8 : 8 sorties porteuses DVB-T non adjacentes + 8 sorties IP MPTS
DX308T-16 : 16 sorties porteuses DVB-T non adjacentes + 16 sorties IP MPTS
Module de modulation 8 ATSC (DX308AT)
Spécifications du module :
Entrée de données : entrée IP 512*3 via UDP/RTP à partir de 2 ports GE (RJ45/SFP) et carte de connecteur de flux interne, monodiffusion/multidiffusion
Sortie de données : 8 sorties IP sur UDP/RTP/RTSP, monodiffusion/multidiffusion, 2 ports GE (RJ45/SFP)
Débit de transmission : max. 840 Mbps/port GE
Multiplexage :
Nombre de canaux : 8 canaux multiplexés
Remappage PID maximal : 256 entrées par canal
Fonction : remappage PID (automatiquement ou manuellement), réglage PCR précis, génération automatique du tableau PSI/SI
Modulation:
Norme : ATSC A/53 MER : ≥ 40 dB Fréquence RF : 50 à 960 MHz, pas de 1 kHz
Constellation : 8VSB Bande passante : 6 MHz FEC : RS (208 188) + treillis
Niveau de sortie RF : -20~+10 dbm (pour toutes les porteuses), pas de 0,1 db
Sortie RF (type F) : 8 sorties porteuses non adjacentes dans une bande passante de 192 M
2 modules de décodage HD-SDI (DX702)
Spécifications du module :
Entrée/sortie ASI : 2 ASI bidirectionnelles, BNC 75Ω
Prise en charge de l'entrée de flux IP
Sortie IP : 1 sortie MPTS sur UDP, Unicast/Multicast
Décodage:
Sortie vidéo/audio : 2 sorties SDI HD/SD
Format vidéo : MPEG-2, MPEG-4 AVC/H.264
Résolution : 480i, 480p, 576i, 576p, 720p à 50/59,94/60, 1 080i à 50/59,94/60
Chroma: 4:2:0
Format audio : MPEG1 Layer2, LC-AAC, HE-AAC, AC3 (2.0/5.1), AC3 Passthrough, Prise en charge de la double sortie audio Prise en charge CC/sous-titres
Module de décodage 4 HDMI (DX714A)
Spécifications du module :
Entrée : 8 entrées IP (MPTS/SPTS) sur UDP/RTP via connecteur de flux, Unicast/Multicast
Sortie : 4 sorties HDMI
Décodage:
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Sortie vidéo/audio : 4 sorties HDMI avec 1 canal audio stéréo intégré dans chaque port
Format vidéo : MPEG-2, MPEG-4 AVC/H.264, HEVC/H.265, AVS, AVS+
Format audio : MPEG 1 couche 2, LC-AAC, HE-AAC, AC3 (2.0), DRA
Résolution : 480i, 480p, 576i, 576p, 1280×720_50p, 1280×720_60p, 1920×1080_50i, 1920×1080_50p 1920×1080_60i, 1920×1080_60p
Prise en charge de l'augmentation/réduction manuelle de la résolution
Spécifications de l'équipement :
Paramètres de l'unité de base
Dimensions (L × L × H) : 440 mm × 324 mm × 44 mm
Poids approximatif : 6 kg
Environnement : 0~45℃ (travail) ; -20~80℃ (stockage)
Alimentation requise : 110 V CA ± 10 %, 50/60 Hz, 220 V CA ± 10 %, 50/60 Hz
À propos de nous
FMUSER est une société spécialisée dans les systèmes de diffusion et de transmission télévisuelle et l'inté gration de systèmes IPTV hôteliers. La société a été créée en 2009 et a servi plus de 180 pays à travers le monde. Plus de 20 000 stations de télévision, stations de radio et clients hôteliers de différents pays.
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
