Processador Headend DHP230 DTV
Contorno

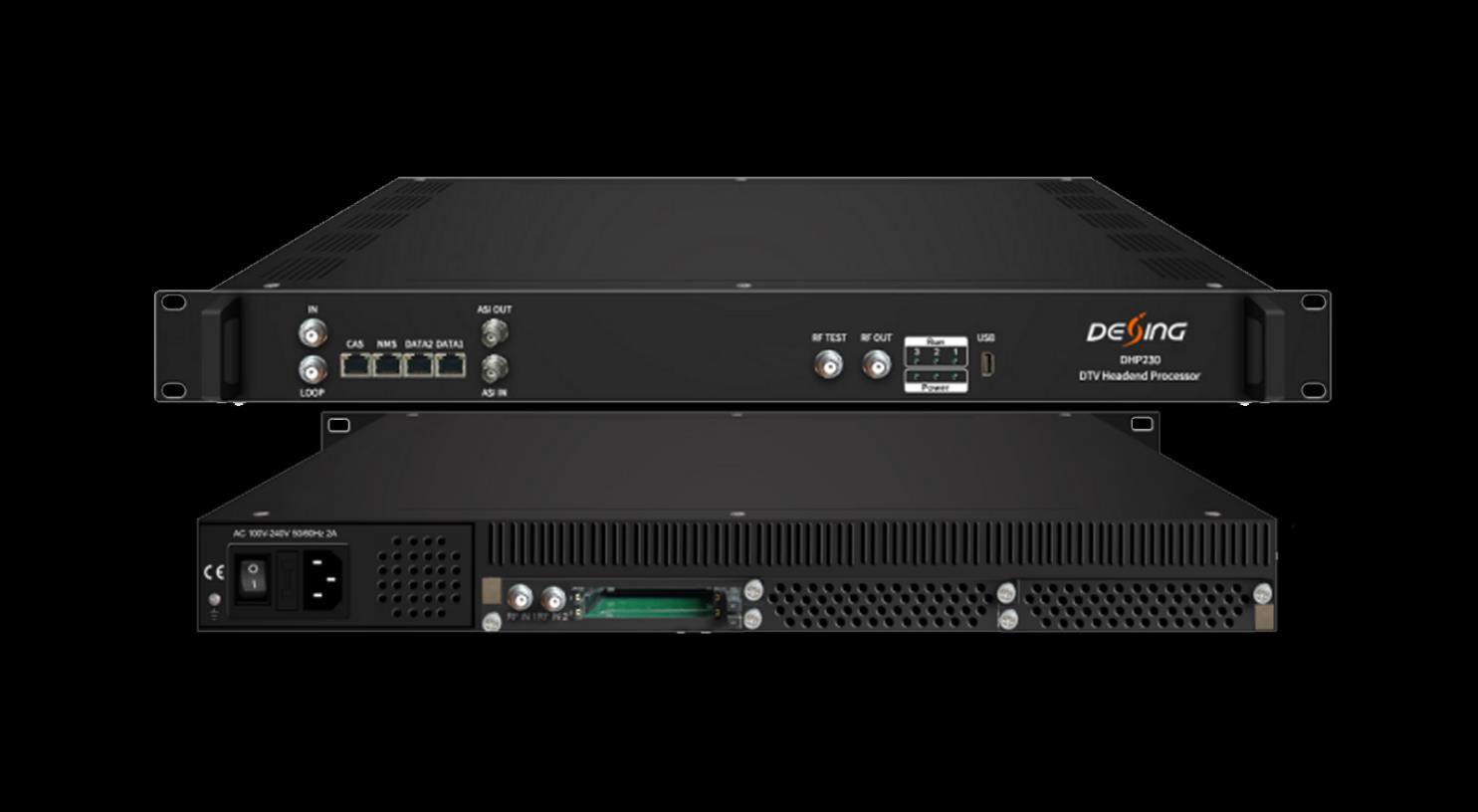

O DHP230 é um processador de headend DTV de alto desempenho e custo-efetivo projetado pela Dexin. Ele suporta no máximo 3 entradas de módulos (módulo demodulador/desembaralhador no momento), após o processo de multiplexação e modulação, então ele fornece 16 DVB-C ou 8 DVB-T ou 8 ATSC ou 6 ISDB-T não adjacentes de saída dentro de largura de banda de 192 MHz. Para atender aos vários requisitos dos clientes, este dispositivo também é equipado com 128 entradas IP sobre UDP e RTP, 1 entrada USB, 1 entrada ASI e 1 entrada DVB-S/S2/S2X e 1 saída ASI e 16/8/8/6 saídas MPTS sobre UDP e RTP/RTSP. Seu design de estrutura plugável facilita muito a troca de módulos conforme necessário. Além disso, os CAMs/CIs acompanhados e os módulos BISS podem decodificar a entrada de programas das entradas do sintonizador. O DHP230 pode ser atualizado e controlado por meio de um sistema de rede, o que permite que ele seja amplamente utilizado na configuração de redes de transmissão digital e muito adaptável ao sistema de transmissão CATV de nova geração.
Principais características
Design de plug-in modularizado, chassi 1U e 3 slots de módulo
Suporta combinação flexível de diferentes tipos de módulos máximo de 128 entradas IP (MPTS/SPTS) sobre protocolo UDP e RTP da porta DATA 1
1 entrada ASI e 1 entrada de sintonizador DVB-S/S2/S2X para multiplexação
1 USB Player (Insira o pen drive USB com os vídeos “xxx.ts” no DHP230 e reproduza o conteúdo de forma fácil; sistema de arquivos FAT 32)
Suporta multiplexação de 16 grupos/modulação DVB-C
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Suporte para multiplexação de 8 grupos/modulação DVB-T/ATSC Opcional
Suporte para multiplexação de 6 grupos/modulação ISDB-T Opcional
Suporta 1 saída ASI como espelho de uma das portadoras de saída RF
Suporta 16 saídas IP MPTS sobre UDP, RTP/RTSP – saída RF DVB-C
Suporta 8 saídas IP MPTS sobre UDP, RTP/RTSP DVB-T/ATSC RF out
Suporta 6 saídas IP MPTS sobre UDP, RTP/RTSP saída RF ISDB-T
Suporte para ajuste preciso de PCR, remapeamento de PID, reconstrução e edição de PSI/SI
Gerenciamento de NMS baseado na Web

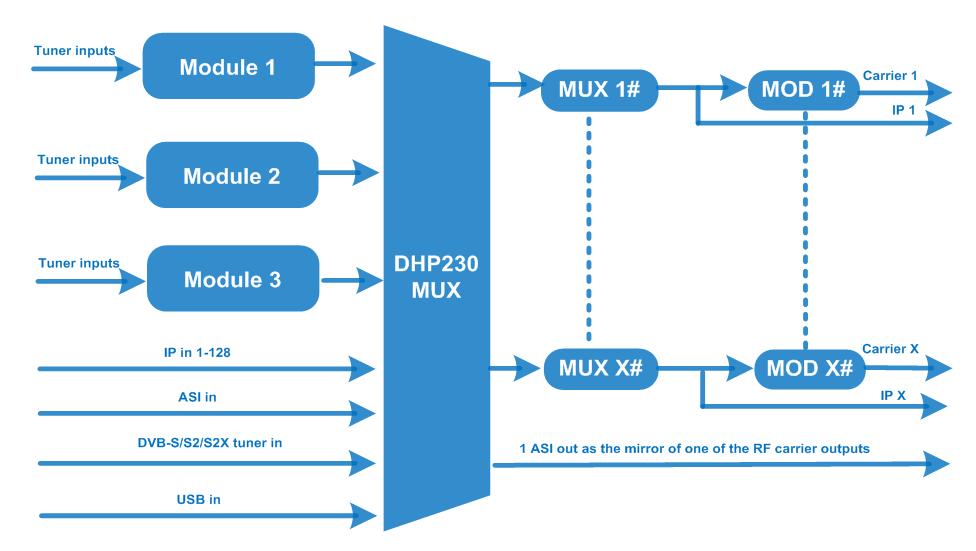

Quadro de Princípios
Especificações do chassi
3 entradas de módulos (consulte a especificação do módulo)
1 entrada ASI para remultiplexação
Entrada
128 entradas IP (SPTS/MPTS) sobre UDP e RTP, RJ45, 1000M/100M DADOS 1, Unicast/Multicast
1 entrada sintonizadora DVB-S/S2/S2X para remultiplexação
1 entrada USB Player para re-mux (vídeo “xxx.ts”)
Multiplexação PID máximo
Remapeamento
Função
256 entradas por canal
Filtragem PID A/V
Remapeamento PID (automático ou manual)
Ajuste preciso de PCR
Gerar tabela PSI/SI automaticamente
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Modulação
DVB-C
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Canal QAM
TDT
ATSC
Saída de 16 portadoras não adjacentes (largura de banda máxima de 192 MHz)
Padrão EN300 429/ITU-T J.83A/B
MAIS ≥40 dB
Frequência de RF 50~960MHz, passo de 1KHz
Nível de saída de RF -20~+3dbm, passo de 0,1db
Taxa de Símbolo 5,0Msps~7,0Msps, passo a passo de 1ksps
J.83A
J.83B
Constelação 16/32/64/128/256QAM 64/256 QAM
Largura de banda 8M 6M
Padrão EN300744
Modo FFT 2K, 4K, 8K
Largura de banda 6M, 7M, 8M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥42 dB
Frequência de RF 50~960MHz, passo de 1KHz
Saída RF
Saída de 8 portadoras não adjacentes (largura de banda máxima de 192 MHz)
Nível de saída de RF -20~ +3dBm, passo de 0,1db
Padrão ATSC A/53
Largura de banda 6M
Constelação 8VSB
FEC RS(208 188)+Treliça
MAIS ≥40dB
LCA -55 dBc
Frequência de 50~960MHz, passo de 1KHz
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Saída de fluxo
ISDB-T
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
RF
Saída RF
Saída de 8 portadoras não adjacentes (largura de banda máxima de 192 MHz)
Nível de saída de RF -20~+3dbm (para todas as operadoras), passo de 0,5db
Padrão ARIB STD-B31
Largura de banda 6M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo de transmissão 2K, 4K, 8K
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥40dB
Frequência de RF 50~960MHz, passo de 1KHz
Saída RF
Função do sistema
Variado
Saída de 6 portadoras não adjacentes (largura de banda máxima de 192 MHz)
Nível de saída de RF -20dBm~+3dBm, passo de 0,1dB
1 saída ASI como espelho de uma das portadoras de saída RF
16 saídas MPTS sobre UDP e RTP/RTSP como espelho de 16 portadoras DVB-C,
8 saídas MPTS sobre UDP e RTP/RTSP como espelho de 8 portadoras DVB-T/ATSC (opcional)
6 saídas MPTS sobre UDP e RTP/RTSP como espelho de 6 portadoras ISDB-T (opcional)
Interface Ethernet Base-T 1*100M/1000M, DADOS 2
Gestão de rede (WEB)
Língua chinesa e inglesa
Atualização de software Ethernet
Dimensão (L×C×A)
482 mm × 380 mm × 44 mm
Ambiente 0~45℃(trabalho)；-20~80℃（Armazenamento）
Requisitos de energia CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
Especificações do módulo
Módulo de descodificação de 2 afinadores DX902A
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Transmita em:
2 entradas de sintonizador, tipo F, Saída de fluxo: 1 saída MPTS para chassi DHP230 para remultiplexação
DVB-CI:
2 slots de interface comuns independentes Padrão: DVB-S/S2/S2X;
DVB-S
Frequência de entrada: 950-2150MHz
Taxa de símbolo: QPSK 1~45Msps
Intensidade do sinal: -65~ -25dBm
Demodulação FEC: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2
Frequência de entrada: 950-2150MHz
Taxa de símbolo: QPSK/8PSK 1~45Msps; 16APSK 1~45 Msps; 32APSK1~32 Msps
Demodulação FEC: 1/2, 2/3, 3/4,5/6,7/8, 4/5,5/6,8/9, 9/10
DVB-S2X
Frequência de entrada: 950-2150MHz
Taxa de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40Msps
Demodulação FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
8APSK: 5/9-E, 26/45-E
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Suporte à função Diseqc
Multiplexação:
Remapeamento máximo de PID: 256 pids de saída
Função: Remapeamento PID (automático ou manual), ajuste preciso de PCR, geração automática de tabela
PSI/SI
Descodificação:
Quantidade CAM/CI: 2
Modo BISS: Modo 1, Modo E; 32 teclas BISS
Módulo de descodificação de 4 frequências DX942A
Transmita em:
Entrada de 4 frequências (cada RF na interface para bloqueio de 2 frequências), Tipo F, Saída de fluxo: 1 saída MPTS para chassi DHP230 para remultiplexação
DVB-CI: 2 slots de interface comuns independentes
Padrão: DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T comutável
Padrão: DVB-C (J.83 A/C); J.83B
Frequência de entrada: 60MHz~890MHz
Taxa de símbolo: 1000~9000Ksps
Constelação: 16/32/64/128/256 QAM; 64/256 QAM para J.83B
Padrão: DVB-T/T2
Frequência de entrada: 60MHz~890MHz
Largura de banda: 5/6/7/8M de largura de banda
PLP suportado para DVB-T2
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Padrão: ISDB-T
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Frequência de entrada: 60-890MHz
Multiplexação:
Remapeamento máximo de PID: 256 pids de saída
Função: Remapeamento de PID (automático ou manual), geração automática de tabela PSI/SI
Descodificação:
Quantidade CAM/CI: 2
Modo BISS: Modo 1, Modo E; 32 teclas BISS
