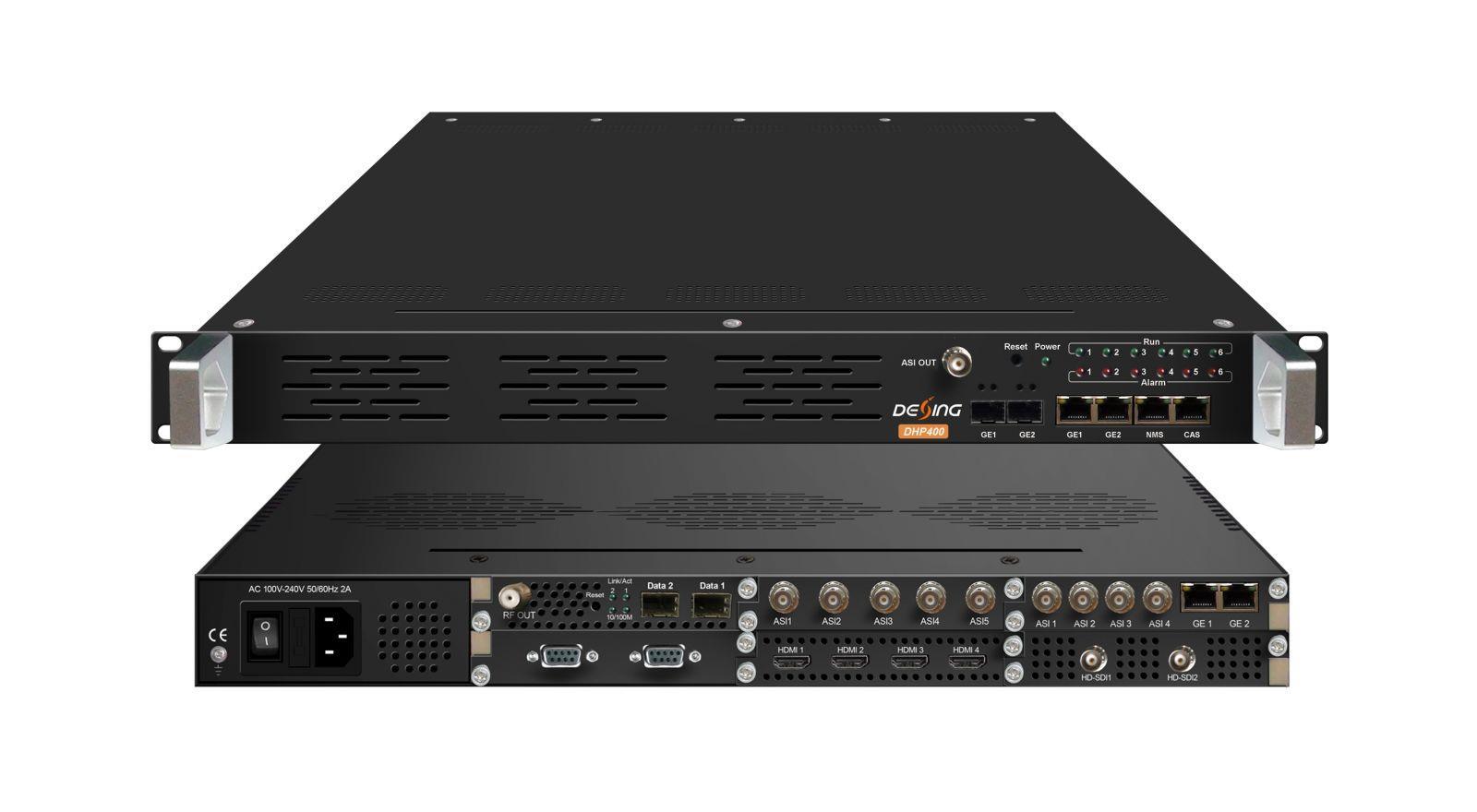

Processador Head-end DHP400 DTV
+8613922702227
Esboço do produto
O processador head-end DHP400 DTV é a nova geração de equipamento de processamento headend inteligente. Este case 1-U vem com 6 slots de módulo independentes. Cada módulo pode ser configurado individualmente com base nas aplicações, incluindo codificação, decodificação, transcodificação, multiplexação, decodificação e modulação de processamento e a combinação de todas essas funções. Ele suporta múltiplas interfaces de entrada e saída e formatos de sinal. Com seu desempenho poderoso e baixo custo, o DHP400 é especialmente adequado para o sistema CATV de nova geração.
Principais características
* Suporta combinação flexível de diferentes tipos de módulos
* Suporta até 6 módulos
* Suporta 1 saída ASI (Copia como MPTS2 através do painel frontal GE2)
* Suporta 2 saídas GE, 512 saídas SPTS (UDP, RTSP/RTP) do GE1, 8 saídas MPTS (UDP, RTP) de GE2, Unicast/Multicast, interface RJ45/SFP
* Suporte a gerenciamento Web, atualizações via web
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
produtos
* Fonte de alimentação redundante: Hot Plugging ou Non-Hot Plugging opcional
Especificações do módulo

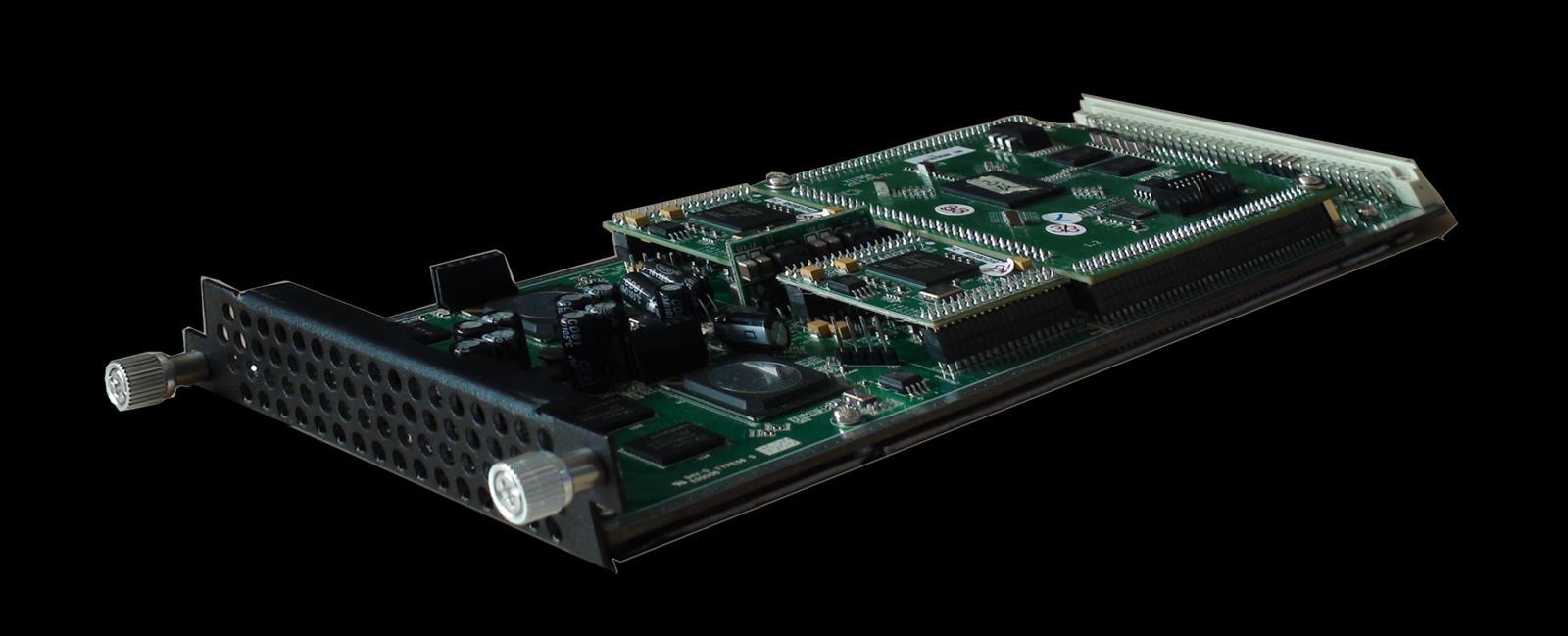

4 Módulo de codificação CVBS/SDI (DX214B)
Especificações do módulo:
Entrada: 4 CVBS (DB9 para RCA) ou 4 SDI (BNC)
Codificação de vídeo:
Formato de vídeo: MPEG-2, MPEG4 AVC/H.264
Formato de imagem: PAL, NTSC Sinal SD (somente para entrada CVBS)
Resolução:
Entrada: 720*576 @50i
Saída: 720*576/352*288/320*240/320*180/176*144/160*120/160*90@50Hz
Entrada: 720*480 @60i
Saída: 720*480/352*288/320*240/320*180/176*144/160*120/160*90@60Hz
Controle de taxa: CBR/VBR
Estrutura do Partido Republicano: IPPP, IBPBP, IBBPB, IBBBP
Taxa de bits de vídeo: 0,5~5 Mbps
Codificação de áudio:
Formato de áudio: MPEG1 Audio Layer 2, LC-AAC, HE-AAC
Taxa de amostragem: 48KHz
Bits por amostra: 32 bits
Taxa de bits: 48-384 Kbps cada canal
Suporte para inserção de logotipo, legenda e código QR

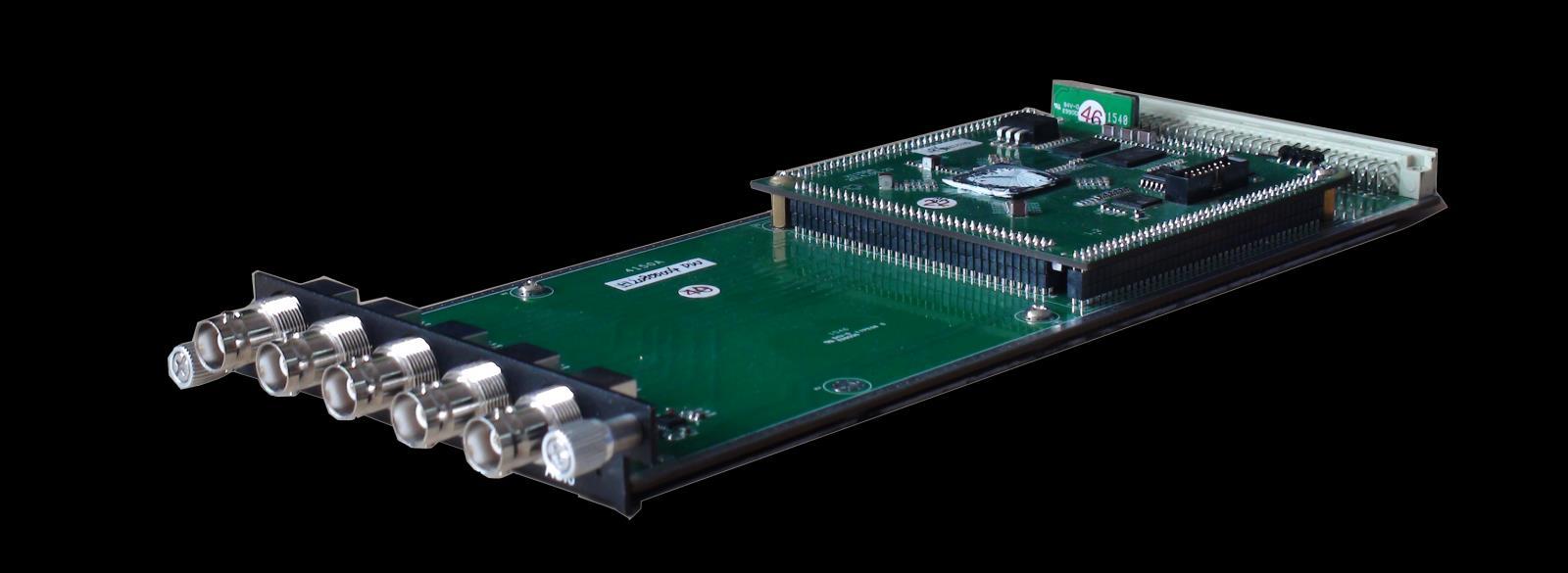

4 Módulo de codificação HDMI/SDI (DX224V)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Especificações do módulo:
Entrada: 4×SDI/HDMI (1.4) entrada, HDCP 1.4
Codificação de vídeo:
Formato de vídeo: HEVC/H.265 e MPEG 4 AVC/H.264
Resolução:
HDMI:
3840×2160_30P, 3840×2160_29,97P;
(Codificando 2 CHs por módulo para H.265 e codificando 1 CH para H.264)
1920×1080_60P, 1920×1080_59,94P, 1920×1080_50P;
(Codificando 4 CHs por módulo para H.265 e codificando 2 CHs para H.264)
1280×720_60P, 1280×720_59,94P, 1280×720_50P
(Codificando 4 CHs por módulo para H.264 e H.265)
SDI:
1920×1080_60P, 1920×1080_59,94P, 1920×1080_50P;
(Codificando 4 CHs por módulo para H.265 e codificando 2 CHs para H.264)
1280×720_60P, 1280×720_59,94P, 1280×720_50P
(Codificando 4 CHs por módulo para H.264 e H.265)
Entrada: 1920×1080_60i, 1920×1080_59.94i, 1920×1080_50i
Saída: 1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P
(Codificando 4 CHs por módulo para H.265 e codificando 2 CHs para H.264)
Croma: 4:2:0 Taxa de bits: 0,5 Mbps ~ 20 Mbps (cada canal)
Controle de Taxa: CBR/VBR Estrutura GOP: IBBP, IPPP
Codificação de áudio:
Formato de áudio: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Taxa de amostragem: 48KHz
Taxa de bits (cada canal):
48 Kbps ~ 384 Kbps (MPEG-1 Camada 2 e LC-AAC)
24 Kbps~128 Kbps (HE-AAC)
18 Kbps~56 Kbps (HE-AAC V2)
Ganho de áudio: 0~255

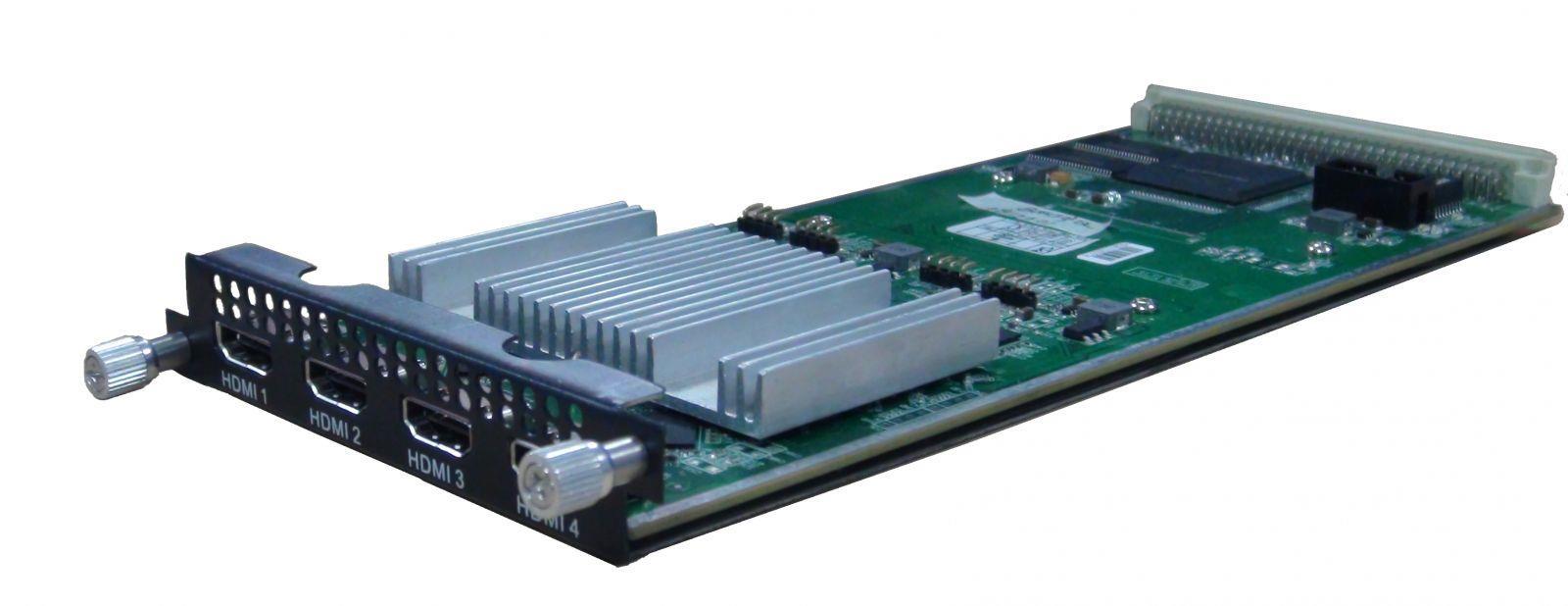

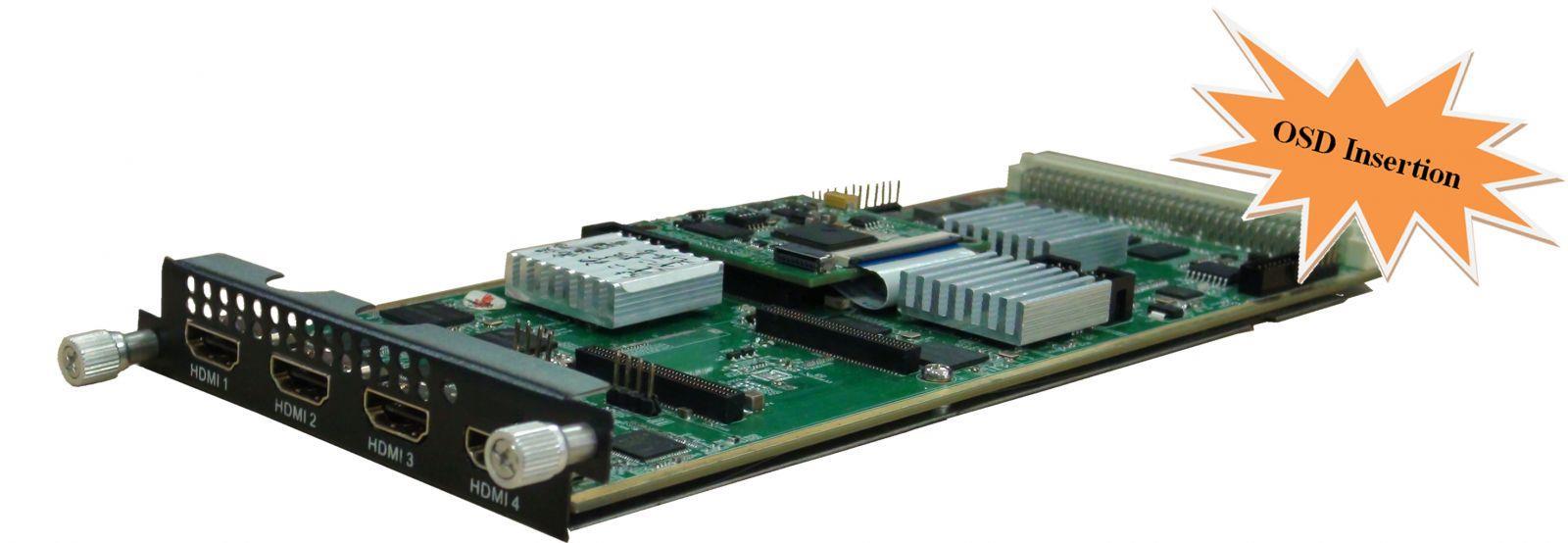

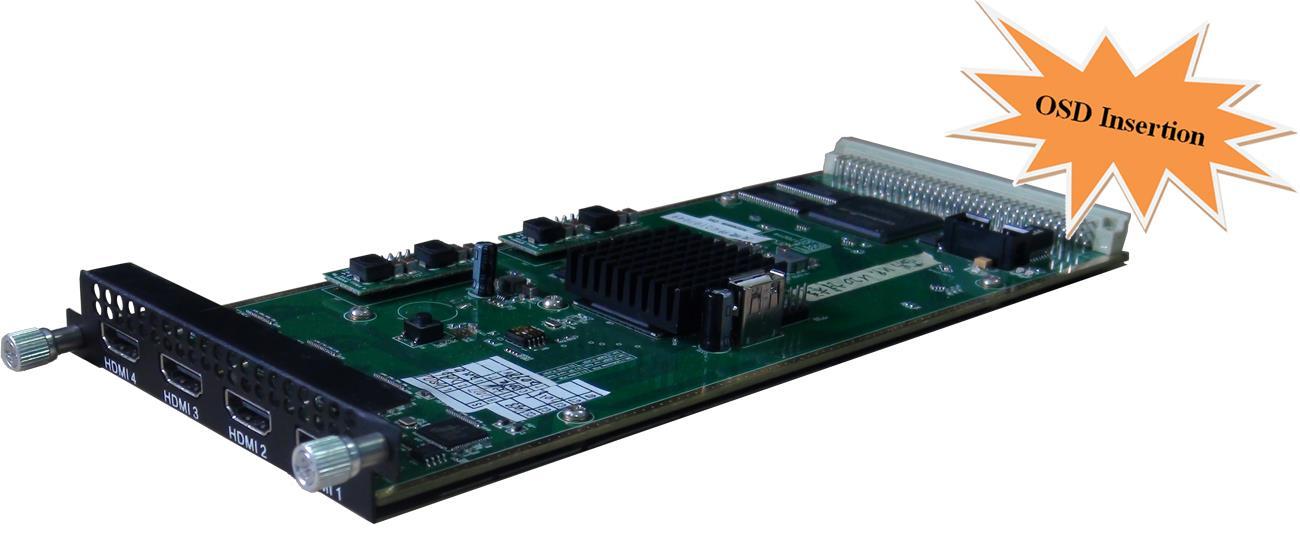

4 Módulo de codificação HDMI (DX224H/HV)
Especificações do módulo:
Entrada: 4×entrada HDMI (1.4), HDCP 1.4
Codificação de vídeo:
Formato de vídeo: HEVC/H.265 e MPEG 4 AVC/H.264 DX224H
HEVC/H.265 DX224HV
Resolução:
1920×1080_60P, 1920×1080_59,94P, 1920×1080_50P; 1280×720_60P, 1280×720_59,94P, 1280×720_50P
Entrada: 1920×1080_60i, 1920×1080_59.94i, 1920×1080_50i
Saída: 1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P
Croma: 4:2:0 Taxa de bits (cada canal): 0,5 Mbps ~ 20 Mbps (H.265)
4 Mbps~20 Mbps (H.264)
Controle de Taxa: CBR/VBR Estrutura GOP: IBBP, IPPP
Codificação de áudio:
Formato de áudio: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Taxa de amostragem: 48KHz
Taxa de bits (cada canal):
48 Kbps ~ 384 Kbps (MPEG-1 Camada 2 e LC-AAC)
24 Kbps~128 Kbps (HE-AAC)
18 Kbps~56 Kbps (HE-AAC V2)
Ganho de áudio: 0~255
Logotipo de suporte, inserção de código QR - opcional conforme pedido

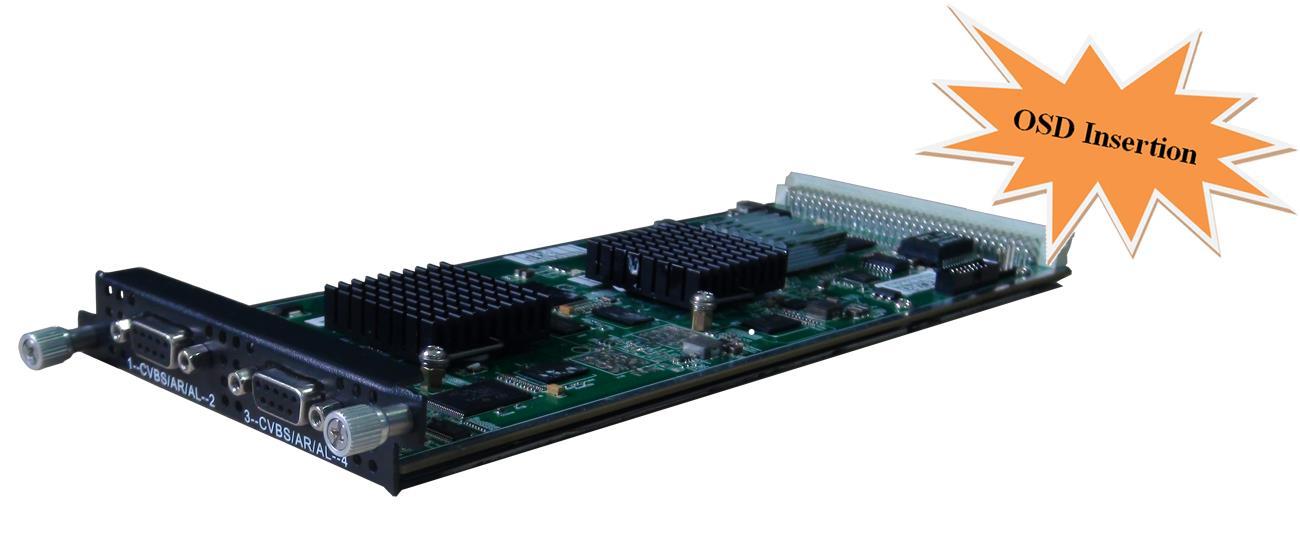

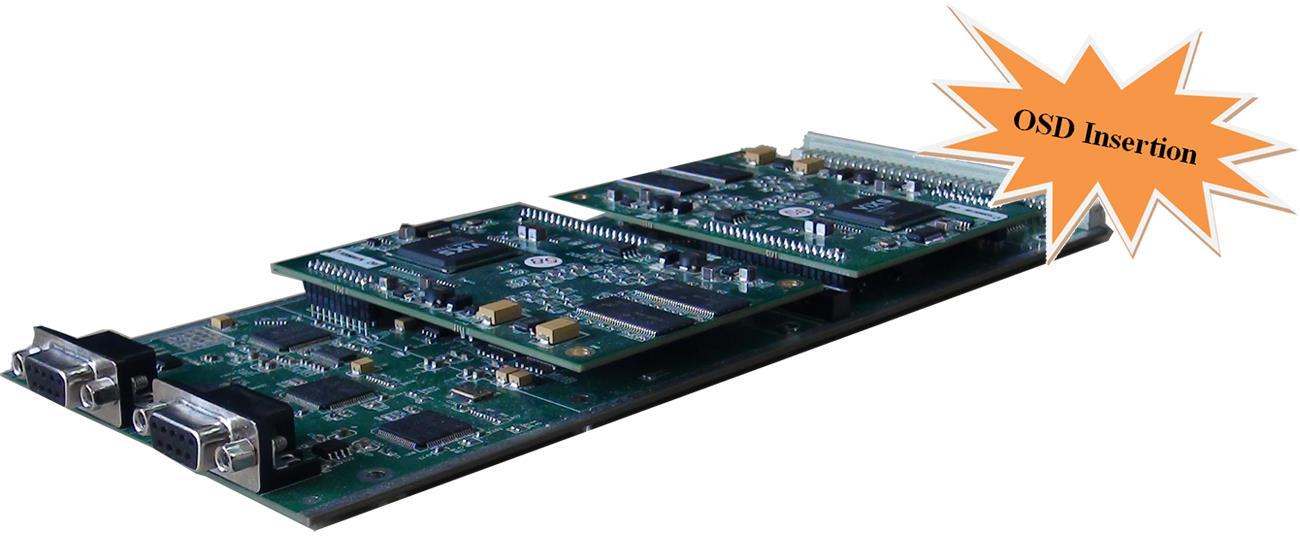

4 Módulo de codificação CVBS (DX214/214A)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Especificações do módulo:
Entrada: 4 vídeos CVBS, 4 áudios estéreo (DB9 para RCA)
Codificação de vídeo:
Formato de vídeo: MPEG-2 (4:2:0)
Formato de imagem: PAL, NTSC Sinal SD
Resolução de entrada: 720×480_60i, 544×480_60i, 352×480_60i, 352×240_60i, 320×240_60i, 176×240_60i, 176×120_60i, 720×576_50i, 704×576_50i, 640×576_50i, 352×288_50i, 320×288_50i, 176×288_50i, 176×144_50i
Estrutura do Partido Republicano: IP, IBP, IBBP, IBBBP
Taxa de bits de vídeo: 0,5 Mbps ~ 8 Mbps por canal
Suporte CC (legenda oculta)
Codificação de áudio:
Formato de áudio: MPEG-1 Layer 2, DD AC3 (2.0)
Taxa de amostragem: 48KHz
Resolução: 24 bits
Taxa de bits de áudio: 128/192/256/320/384 kbps cada canal
Suporte para inserção de logotipo, legenda e código QR (somente para DX214A)
(Idiomas suportados: 中文, inglês, ودرا, para mais idiomas, consulte-nos…)
8 Módulo de codificação CVBS (DX218S)
Especificações do módulo:
Entrada: 8 vídeos CVBS, 8 áudios estéreo (DB15 para RCA)
Codificação de vídeo:
Formato de vídeo: MPEG4 AVC/H.264
Formato de imagem: PAL, NTSC Sinal SD
Resolução: 720×576i, 720×480i
Controle de taxa: CBR/VBR
Estrutura do Partido Republicano: IPP
Taxa de bits de vídeo: 1~7Mbps cada canal
Codificação de áudio:
Formato de áudio: MPEG-1 Camada 2
Taxa de amostragem: 48KHz
Resolução: 24 bits
Taxa de bits: 64/128/192/224/256/320/384 Kbps cada canal
Suporte para inserção de logotipo, legenda e código QR
(Idiomas suportados: 中文, inglês, ودرا, para mais idiomas, consulte-nos…)

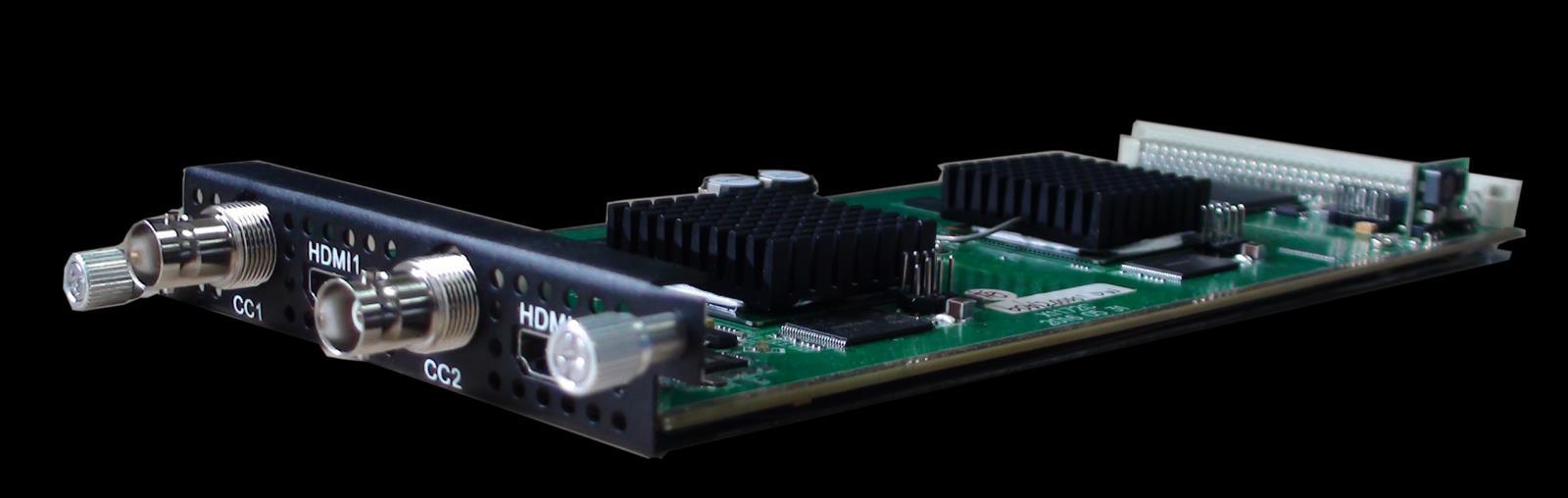

2 Módulo de codificação/transcodificação HDMI (DX202A)
Especificações do módulo:
Entrada: 2*HDMI, 2*BNC para entrada CC (Closed Caption) e conector de transmissão
Codificação de vídeo:
Formato de vídeo: MPEG2 e MPEG4 AVC/H.264
Resolução de entrada:
1920*1080_60P, 1920*1080_50P, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Modo de controle de taxa: CBR/VBR
Proporção da tela: 16:9, 4:3
Taxa de bits de vídeo: 0,8~19 Mbps para codificação MPEG-2 /H.264
Suporte CC (legenda oculta)
Codificação de áudio:
Formato de áudio: MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC,
Codificação Dolby Digital AC3 (2.0) (opcional); passagem AC3 (2.0/5.1)
Taxa de amostragem: 48KHz
Taxa de bits de áudio: 64 Kbps-320 kbps cada canal
Transcodificação de vídeo :
2*MPEG2 HD → 2*MPEG2/H.264 HD; 2*MPEG2 HD → 2*MPEG2/H.264 SD; 2* H.264 HD → 2*MPEG2/H.264 HD; 2* H.264 HD → 2*MPEG2/H.264 SD; 4 *MPEG2 SD → 4 *MPEG2/H.264 SD; 4* H.264 SD → 4 *MPEG2/H.264 SD
Transcodificação de áudio :
MPEG-1 Camada 2, AC3 (Opcional) e AAC qualquer para qualquer

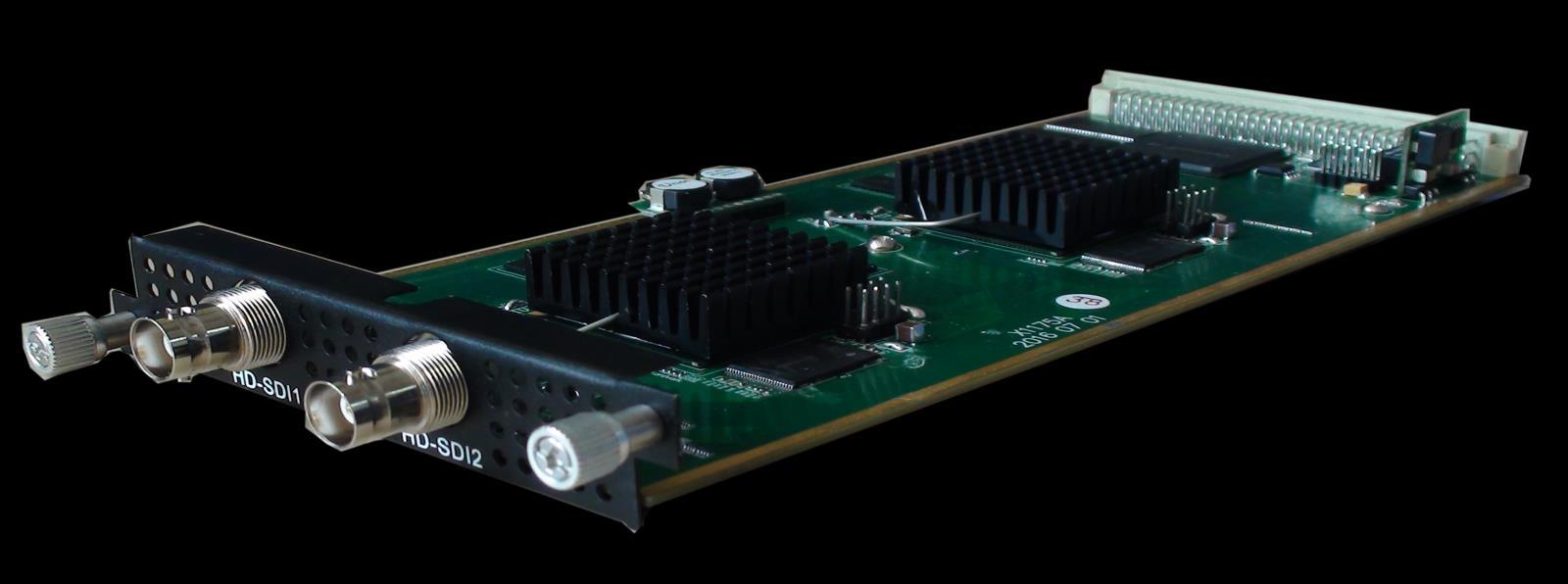

2 Módulo de codificação/transcodificação HD-SDI (DX202A-D)
Especificações do módulo:
Entrada: 2*HD-SDI e conector de fluxo
Codificação de vídeo:
Formato de vídeo: MPEG2 e MPEG4 AVC/H.264
Resolução de entrada: 1920*1080_60P, 1920*1080_50P, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Modo de controle de taxa: CBR/VBR
Proporção da tela: 16:9, 4:3
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Taxa de bits de vídeo: 0,8~19 Mbps para codificação MPEG-2 /H.264; Suporte CC (legenda oculta)
Codificação de áudio:
Formato de áudio:
MPEG1 Camada II, MPEG2-AAC, MPEG4-AAC,
Codificação Dolby Digital AC3 (2.0) (opcional), passagem AC3 (2.0/5.1)
Taxa de amostragem: 48KHz
Taxa de bits de áudio: 64 Kbps-320 kbps cada canal
Transcodificação de vídeo : 2*MPEG2 HD → 2*MPEG2/H.264 HD; 2*MPEG2 HD → 2*MPEG2/H.264 SD; 2* H.264 HD → 2*MPEG2/H.264 HD; 2* H.264 HD → 2*MPEG2/H.264 SD; 4 *MPEG2 SD → 4 *MPEG2/H.264 SD; 4* H.264 SD → 4 *MPEG2/H.264 SD
Transcodificação de áudio :
MPEG-1 Camada 2, AC3 (Opcional) e AAC qualquer para qualquer

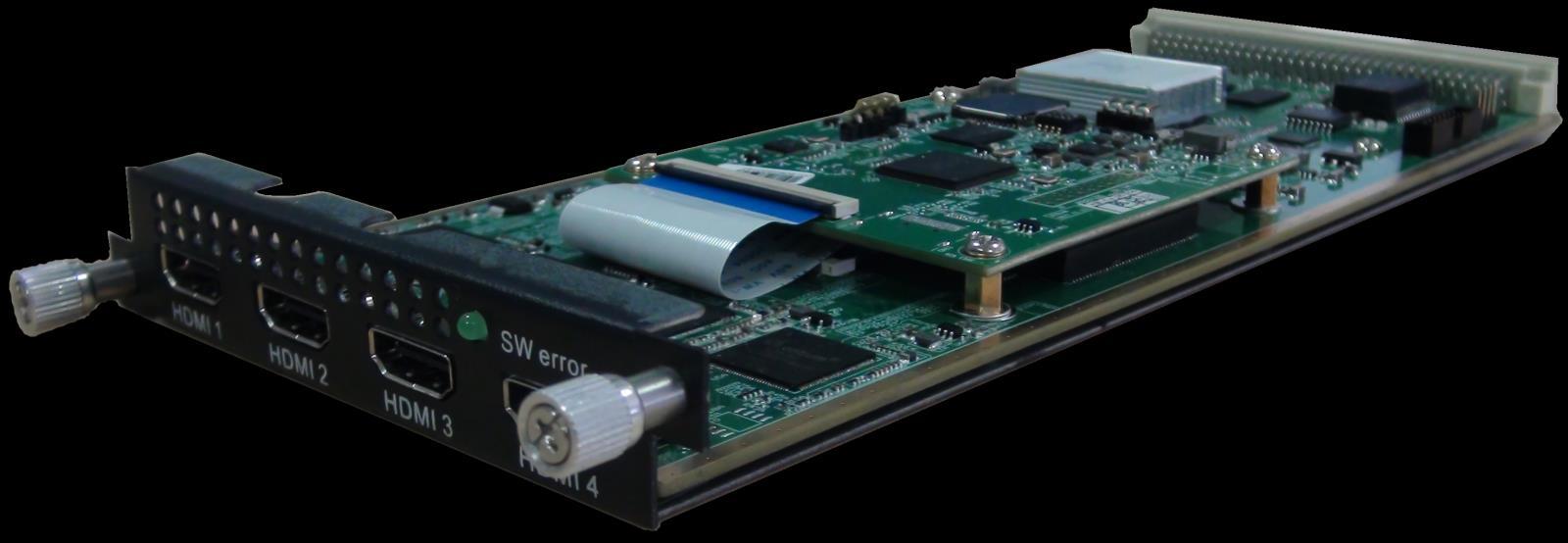

4 Módulo de codificação HDMI (DX224HS) Nenhum estoque disponível no momento. Entre em contato com o vendedor para obter detalhes.
Especificações do módulo:
Entrada: 4*entrada HDMI (1.4), HDCP 1.4
Codificação de vídeo:
Formato de vídeo: HEVC/ H.265, MPEG4 AVC/H.264
Resolução de entrada
Resolução de saída disponível
1920x1080P@60/59,94 1920x1080/1280x720/720*576/720*480P@60/50/30/25/24
1920x1080I@60/59,94 1920x1080/1280x720/720*576/720*480P@30/25/24 1920x1080P@50 1920x1080/1280x720/720*576/720*480P@50/30/25/24
1920x1080I@50 1920x1080/1280x720/720*576/720*480P@25/24
1280x720P a 60/59,94 1280x720/720*576/720*480P@60/50/30/25/24
1280x720P@50 1280x720/720*576/720*480P@50/30/25/24
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
720*576I@50
720*480I@60
Croma: 4:2:0
Contato: Tomleequan E-mail: sales@fmuser.com
720*576/720*480P@25/24
720*480P@30/25/24
Estrutura do Partido Republicano: IP, IBBP, IBBBP
Taxa de bits de vídeo: 1 Mbps ~ 15 Mbps por canal
Controle de taxa: CBR/VBR
Codificação de áudio:
Formato de áudio: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Taxa de amostragem: 48 KHz
Resolução: 24 bits
Taxa de bits de áudio (por canal):
48 Kbps ~ 384 Kbps (MPEG-1 Camada 2 e LC-AAC)
24 Kbps~128 Kbps (HE-AAC)
18 Kbps~56 Kbps (HE-AAC V2)
Outros: Suporte para logotipo, legenda, inserção de código QR

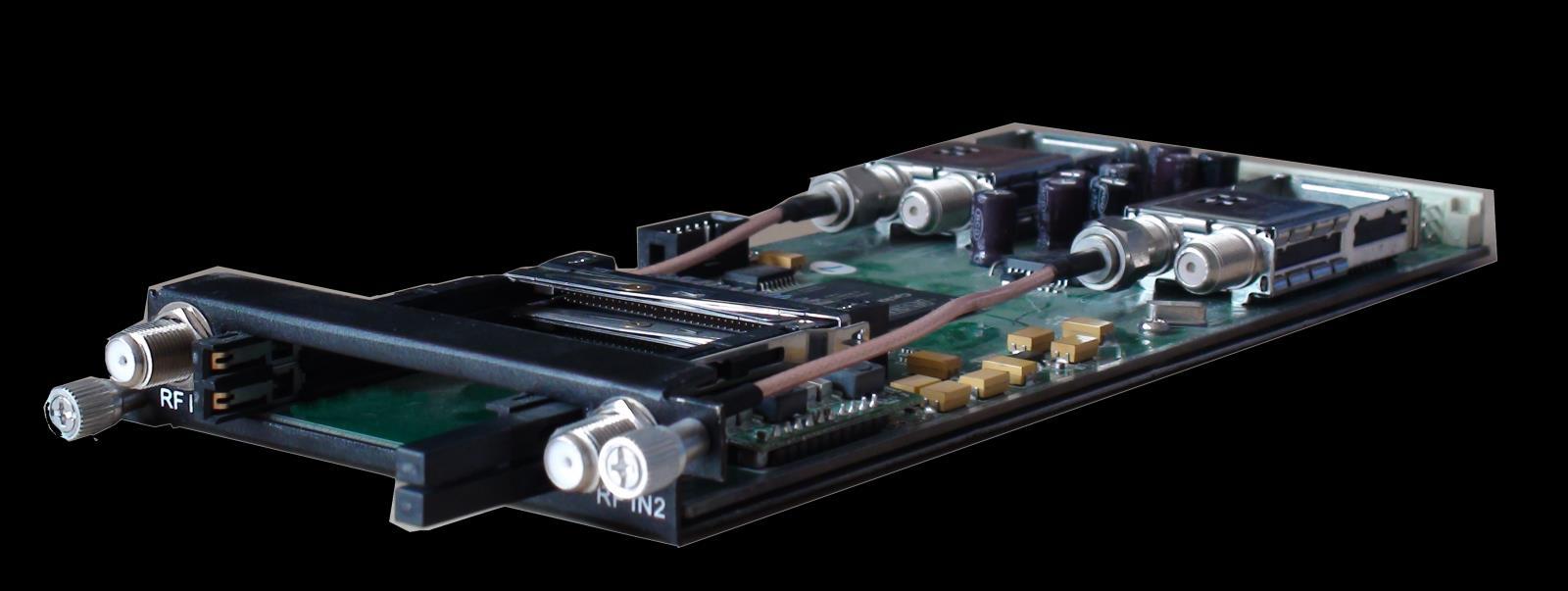

Módulo de descodificação de 2 afinadores (DX902A)
Especificações do módulo:
Transmissão em: 2 entradas de sintonizador, tipo F
DVB-CI: 2 slots de interface comuns independentes
Padrão: DVB-S/S2/ S2X
Seção do sintonizador:
Frequência de entrada DVB-S: 950-2150MHz
Taxa de símbolo: QPSK 0,5~45 Msps
Demodulação FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Frequência de entrada DVB-S2: 950-2150MHz
Taxa de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 32APSK 0,5~40 Msps
Demodulação FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9
Frequência de entrada DVB-S2X : 950-2150MHz
Taxa de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40Msps
Demodulação FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-E, 26/45-E
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Intensidade do sinal: -65~ -25dBm
Suporte à função Diseqc
Multiplexação:
Remapeamento máximo de PID: 256 pids de saída
Função: Remapeamento PID (automático ou manual), ajuste preciso de PCR, geração automática de tabela PSI/SI
Descodificação:
Quantidade CAM/CI: 2
Modo BISS: Modo 1, Modo E; até 120 Mbps (opcional conforme necessário)
Módulo de descodificação de 2 afinadores (DX912)
Especificações do módulo:
Transmissão em: 2 entradas de sintonizador, tipo F DVB-CI: 2 slots de interface comuns independentes Padrão: DVB-C (J.83 A/C)/J.83B/ DVB-T/ISDB-T comutável
Padrão: DVB-C (J.83 A/C); J.83B
Contato: Tomleequan E-mail:
Frequência de entrada: 60MHz~890MHz
Taxa de símbolo: 1000~9000Ksps
Constelação: 16/32/64/128/256 QAM; 64/256 QAM para J.83B
Padrão: DVB-T
Frequência de entrada: 60MHz~890MHz
Largura de banda: 5/6/7/8M de largura de banda Índice PLP: 0~255 (Opcional)
Padrão: ISDB-T
Frequência de entrada: 60-890MHz
Intensidade do sinal: -65~ -25dBm
Multiplexação:
Remapeamento máximo de PID: 256 pids de saída
Função: Remapeamento PID (automático ou manual), ajuste preciso de PCR, geração automática de tabela
PSI/SI
Descodificação:
Quantidade CAM/CI: 2
Modo BISS: Modo 1, Modo E; até 120 Mbps (opcional conforme necessário)

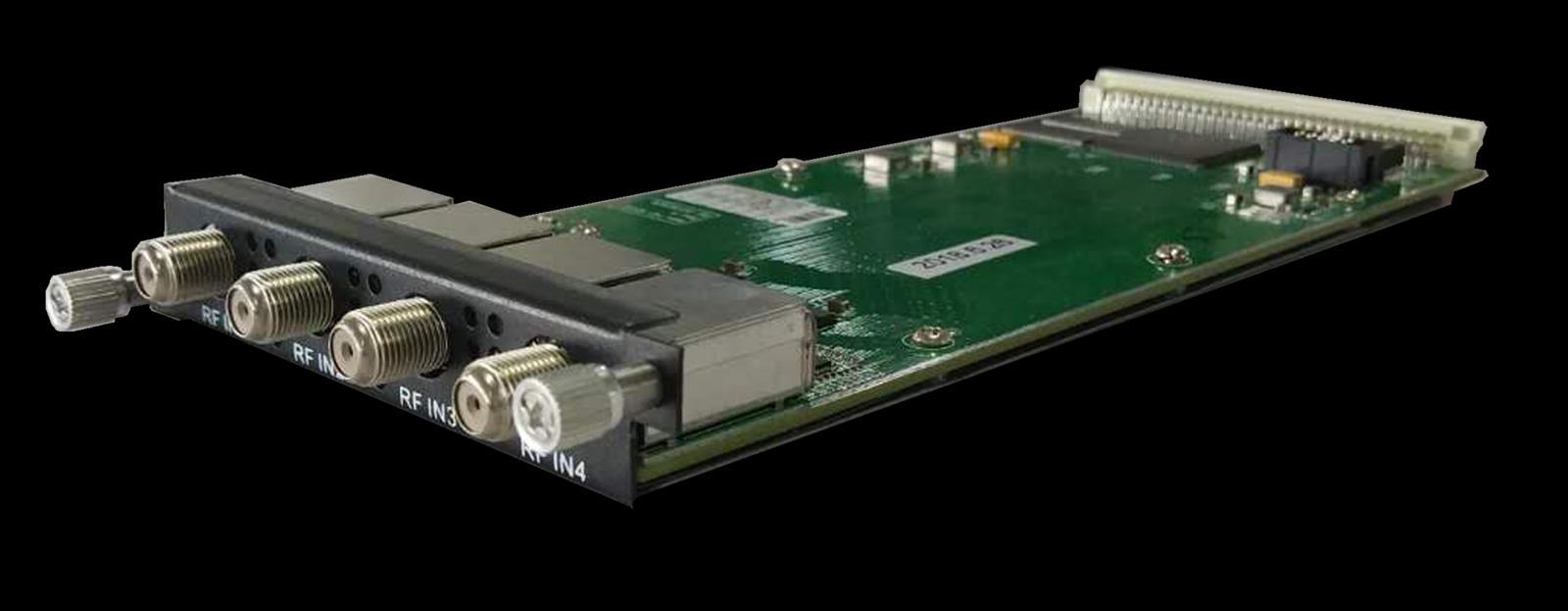

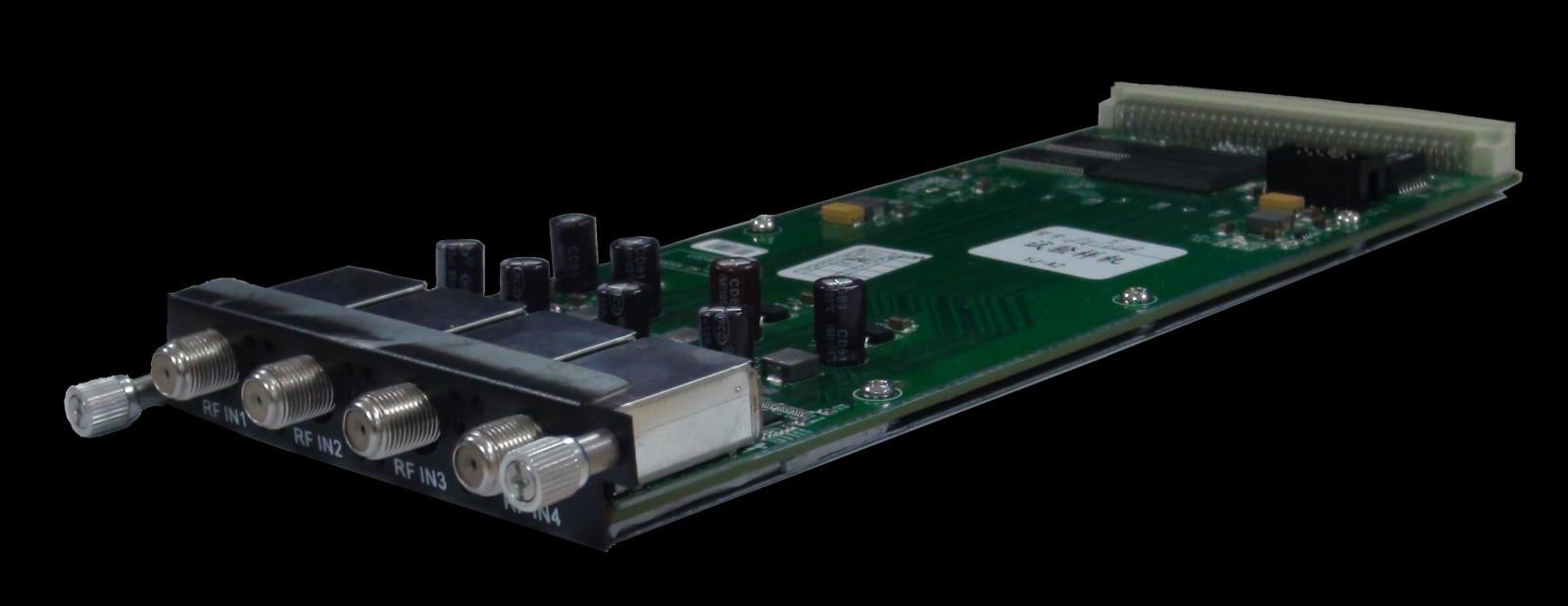

4 Módulo sintonizador FTA (DX904B)
Especificações do módulo:
Transmissão em: 4 entradas de sintonizador, tipo F
Transmissão de saída: 1 MPTS por UDP, unicast/multicast
Padrão: DVB-S/S2/ S2X
Seção do afinador
Frequência de entrada DVB-S: 950-2150MHz
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Taxa de símbolo: QPSK 0,5~45 Msps
Demodulação FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Frequência de entrada DVB-S2: 950-2150MHz
Taxa de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 32APSK 0,5~40 Msps
Demodulação FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9
Frequência de entrada DVB-S2X : 950-2150MHz
Taxa de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40Msps
Demodulação FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-E, 26/45-E
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Intensidade do sinal: -65 ~ -25dBm
Suporte à função Diseqc
Multiplexação:
Número máximo de PID de gerenciamento: 256
Função: Remapeamento PID (automático/manual), ajuste preciso de PCR, passagem PID
4 Módulo sintonizador FTA (DX924)
Especificações do módulo:
Transmissão em: 4 entradas de sintonizador, tipo F
Padrão: DX924: DVB-C(J.83 A/C)/J.83B/ DVB-T/ISDB-T comutável
Padrão: DVB-C (J.83 A/C); J.83B
Frequência de entrada: 60MHz~890MHz
Taxa de símbolo: 1000~9000Ksps
Constelação: 16/32/64/128/256 QAM; 64/256 QAM para J.83B
Padrão: DVB-T
Frequência de entrada: 60MHz~890MHz
Largura de banda: 5/6/7/8M de largura de banda
Índice PLP: 0~255 (opcional)
Padrão: ISDB-T
Frequência de entrada: 60-890MHz
Multiplexação:
Número máximo de PID de gerenciamento: 256
Função: Remapeamento PID (automático/manual), ajuste preciso de PCR, passagem PID

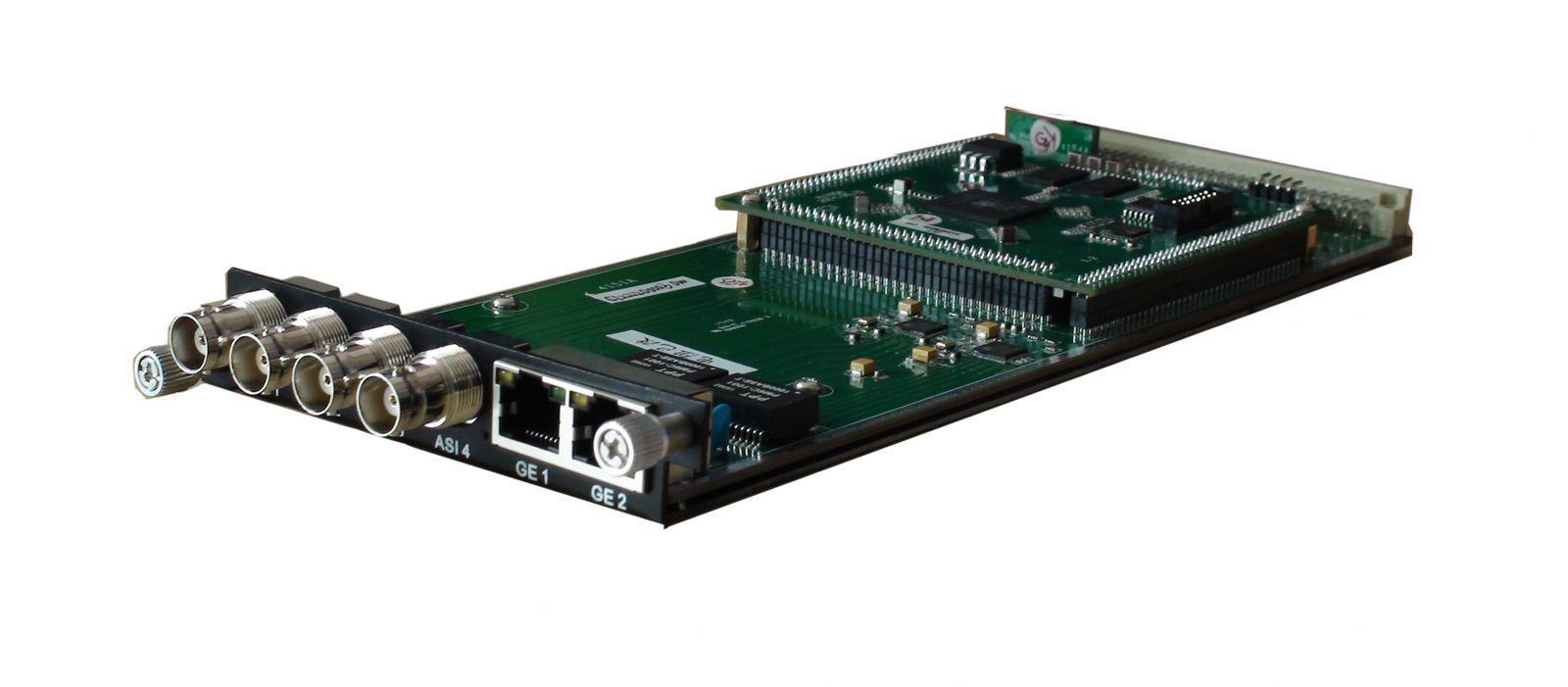

4 Módulo de multiplexação ASI/IP (DX504)
Especificações do módulo:
Entradas/saídas ASI: 4 ASI bidirecionais, BNC 75Ω
Entradas/saídas IP: 2 portas Ethernet (100/1000M)
Entrada do conector de fluxo
Remultiplexação: remapeamento de PID, correção de PCR, geração automática de tabela PSI/SI
Entrada de fluxo: máximo de 4 entradas ASI, entrada IP 256×2
Saída de fluxo: máximo de 4 saídas ASI, 4 saídas IP
Módulo de multiplexação EAS 4/8 CH (DX504E/DX508E)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Especificações do módulo DX504E/DX508E:
Entrada ASI: entrada ASI1 (SPTS), BNC 75Ω
Entrada IP: 256 entradas IP através de 1 GE1 (100/1000M)
Fonte EAS: ASI1 ou IP (o 256º IP) (ASI e IP devem ser SPTS, ambos não podem multiplexar, taxa de bits de origem ≤ 10 Mbps)
Remultiplexação: remapeamento de PID, correção de PCR (somente para IP), geração automática de tabela PSI/SI
Saída de transmissão: 4 saídas IP através do GE1, máximo de 16 programas por canal DX504E
Saída de transmissão: 8 saídas IP através do GE1, máximo de 8 programas por canal DX508E

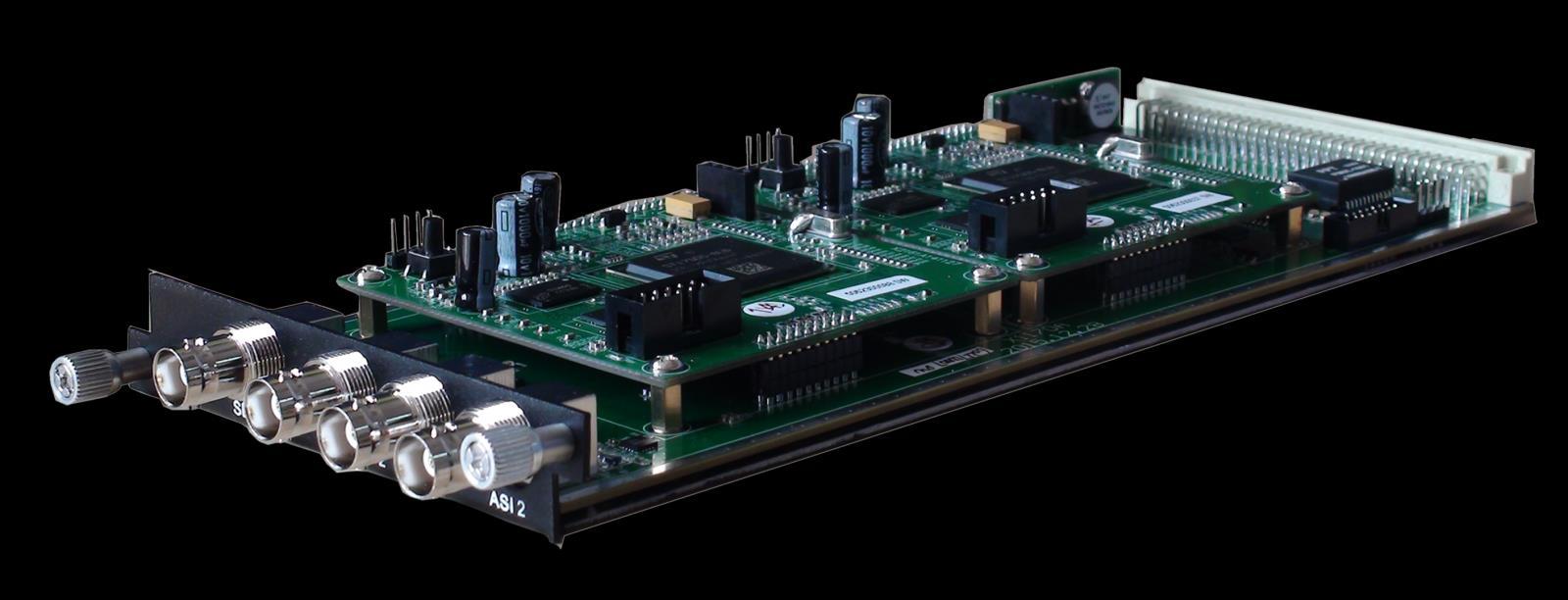

Módulo de multiplexação 5 ASI (DX505)
Especificações do módulo:
Entradas/saídas ASI: 5 ASI bidirecionais, BNC 75Ω
Entrada do conector de fluxo
Transmissão em: máximo 5 entradas ASI
Remultiplexação: remapeamento de PID, correção de PCR, geração automática de tabela PSI/SI
Saída de fluxo: máximo de 5 saídas ASI
Contato: Tomleequan E-mail:

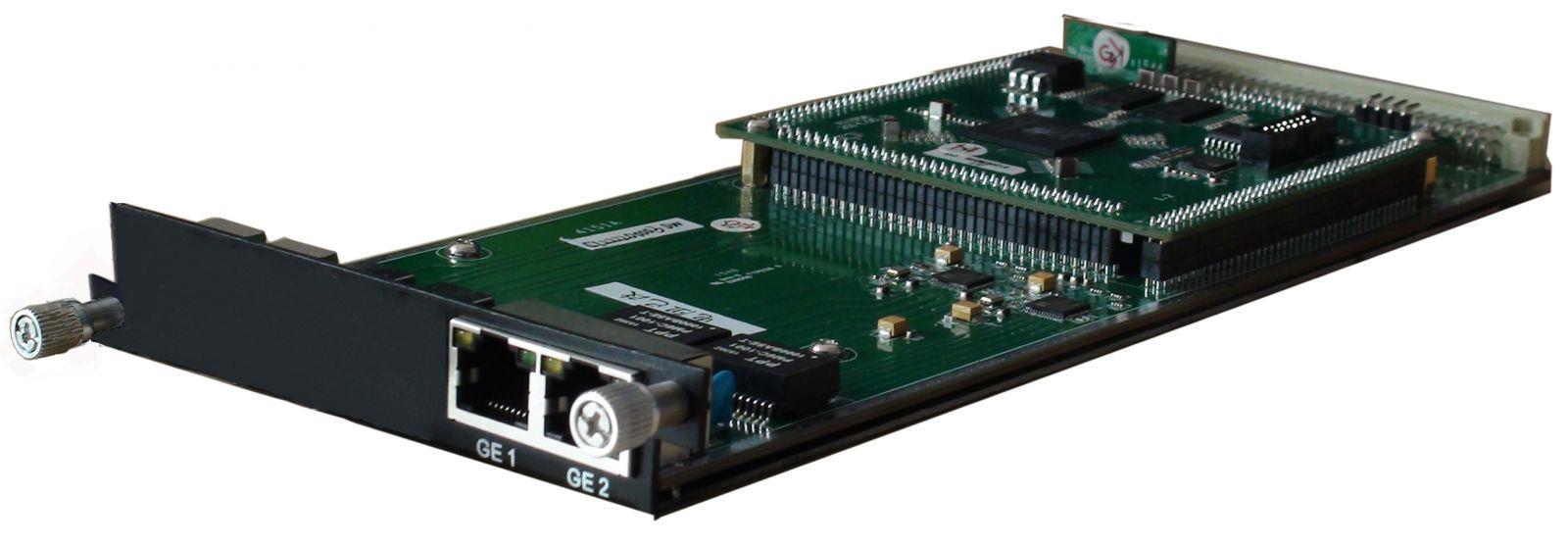

Módulo de multiplexação IP (DX506)
+8613922702227
Especificações do módulo:
Entrada IP: 512 entradas SPTS ou MPTS sobre UDP, RTP, Unicast e Multicast através da porta Ethernet GE1 (100/1000M)
Remultiplexação: remapeamento de PID, correção de PCR, geração automática de tabela PSI/SI
Saída de fluxo: saída de 512 SPTS sobre UDP, RTP, Unicast e Multicast através da porta Ethernet GE2 (100/1000M)
Módulo ASI/IP Mux- Scrambler (DX514)
Especificações do módulo:
Entradas/saídas ASI: 4 ASI bidirecionais, BNC 75Ω
Entradas/saídas IP: 2 portas Ethernet (100/1000M)
Entrada do conector de fluxo
Remultiplexação: remapeamento de PID, correção de PCR, geração automática de tabela PSI/SI
Entrada de fluxo: máximo de 4 entradas ASI, entrada IP sobre UDP/RTP/ Saída de fluxo: máximo de 4 saídas ASI, 4 saídas IP (MPTS) sobre UDP/RTP/RTSP
Embaralhamento:
CA máximo de simulcrypt: 4
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Padrão: ETR289, ETSI 101 197, ETSI 103 197
Conexão: Conexão local/remota
Módulo de comutação ASI TS (DX515)
Especificações do módulo:
Entrada: 3 ASI
Saída: 2 saídas de espelho ASI
Pacote TS: 188/204
Modo de troca: Manual/Automático
Suporte ao status do programa de monitoramento (taxa de bits, contagem contínua, status de sincronização)
Suporte para modo de canal e troca de modo de programa
Suporte para alternar de volta para o fluxo principal manualmente ou automaticamente assim que o fluxo principal for recuperado

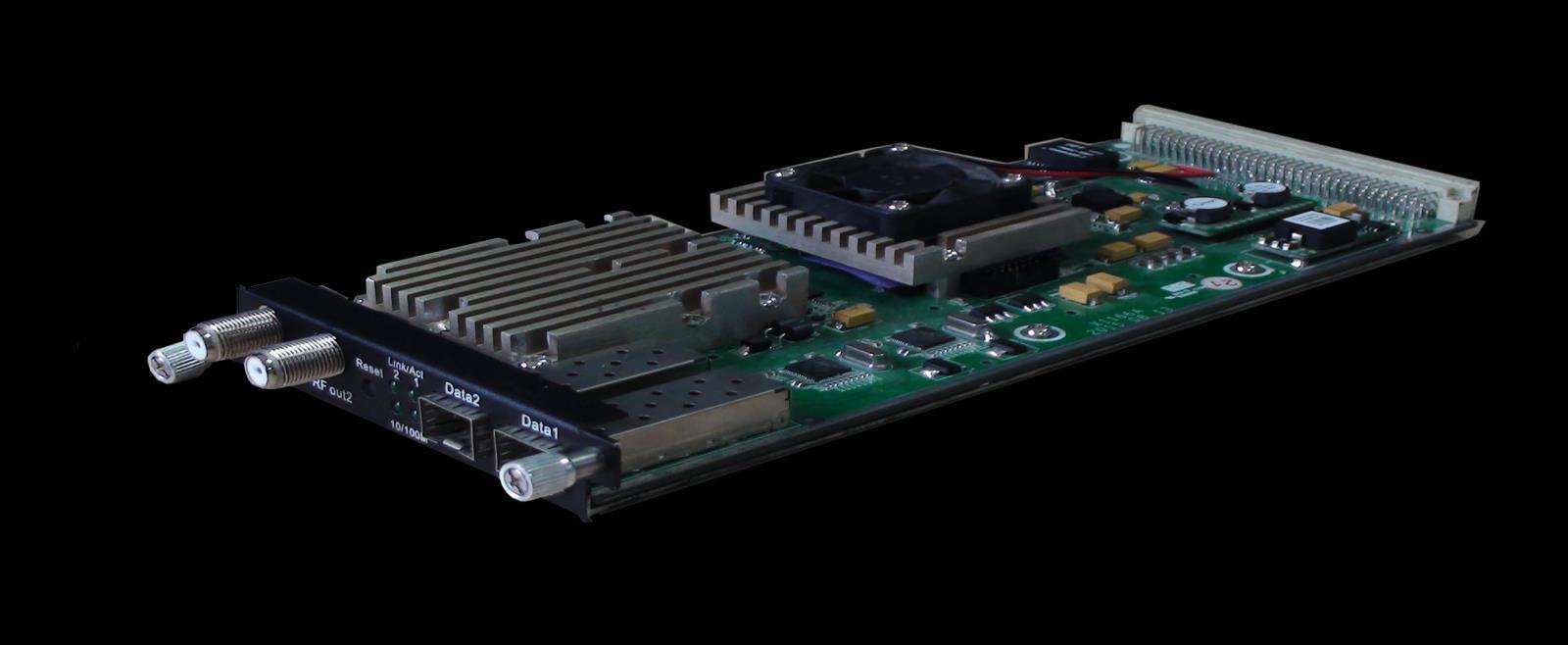

Módulo de modulação QAM 16/32 (DX316/DX332)
Especificações do módulo:
Entrada de dados: entrada IP 512×2 sobre UDP/RTP, 2 portas GE (RJ45/SFP), conector Stream
Saída de dados: 16 ou 32 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 2 portas GE (RJ45/SFP)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Taxa de Trans: Máx. 840 Mbps/Porta GE
Saída RF (tipo F): 16/32 canais de multiplexação, embaralhamento e modulação.
Multiplexação:
Remapeamento máximo de PID: 180 pids de saída por canal para DX316, 256 pids de saída por canal para DX332
Função: Remapeamento PID (automático ou manual), ajuste PCR preciso, geração automática de tabela
PSI/SI
Embaralhamento:
CA máximo de simulcrypt: 4
Padrão: ETR289, ETSI 101 197, ETSI 103 197
Conexão: Conexão local/remota
Modulação:
Padrão: EN300 429/ITU-T J.83A/B (DVB-C)
MER: ≥40dB
Frequência RF: 50~960MHz, passo de 1KHz
Nível de saída de RF: -20~+10dBm (87~117 dBµV), passo de 0,1dB para todas as portadoras
Taxa de símbolo: 5,0 msps ~ 7,0 msps, passo a passo de 1 ksps
Constelação: 16/32/64/128/256QAM
Saída DX316: 16 saídas de portadora não adjacentes dentro de uma largura de banda de 192M
Saída DX332: 32 saídas de portadora não adjacentes dentro de uma largura de banda de 384M
Módulo de modulação 48 QAM (DX348D)
Especificações do módulo:
Entrada de dados: 1024 entradas IP sobre UDP/RTP, unicast/multicast, 2 portas GE (RJ45/SFP), 512 entradas IP através do conector de fluxo
Saída de dados: 48 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 2 portas GE (RJ45/SFP), GE1 para IP #1-#24, GE2 para IP #25-#48
Taxa de Trans: Máx. 840 Mbps/Porta GE
Saída RF: 2 portas de saída tipo F para 48 portadoras não adjacentes, 75Ω
Portadora 1~24 através de RF1, 25~48 através de RF2, cada RF suporta largura de banda de 384M
Multiplexação:
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail:
Remapeamento máximo de PID: 256 PIDs de saída por canal
Função: Remapeamento PID (automático ou manual), ajuste PCR preciso, geração automática de tabela
PSI/SI
Embaralhamento:
CA máximo de simulcrypt: 6
Padrão: ETR289, ETSI 101 197, ETSI 103 197
Conexão: Conexão local/remota
Modulação:
Padrão: EN300 429/ITU-T J.83A/B/C MER: ≥40dB
Frequência RF: 50~960MHz, passo de 1KHz
Nível de saída de RF: -20~+10dBm (87~117 dBµV), passo de 0,1dB para todas as portadoras
Taxa de símbolo: 3600~7000Ksps, passo a passo de 1ksps
5057 Ksps (J.83B, 64QAM), 5361 Ksps (J.83B, 256QAM)
Constelação/Largura de banda: J.83A: 16/32/64/128/256QAM, 8M
J.83B/C: 64/256QAM, 6M

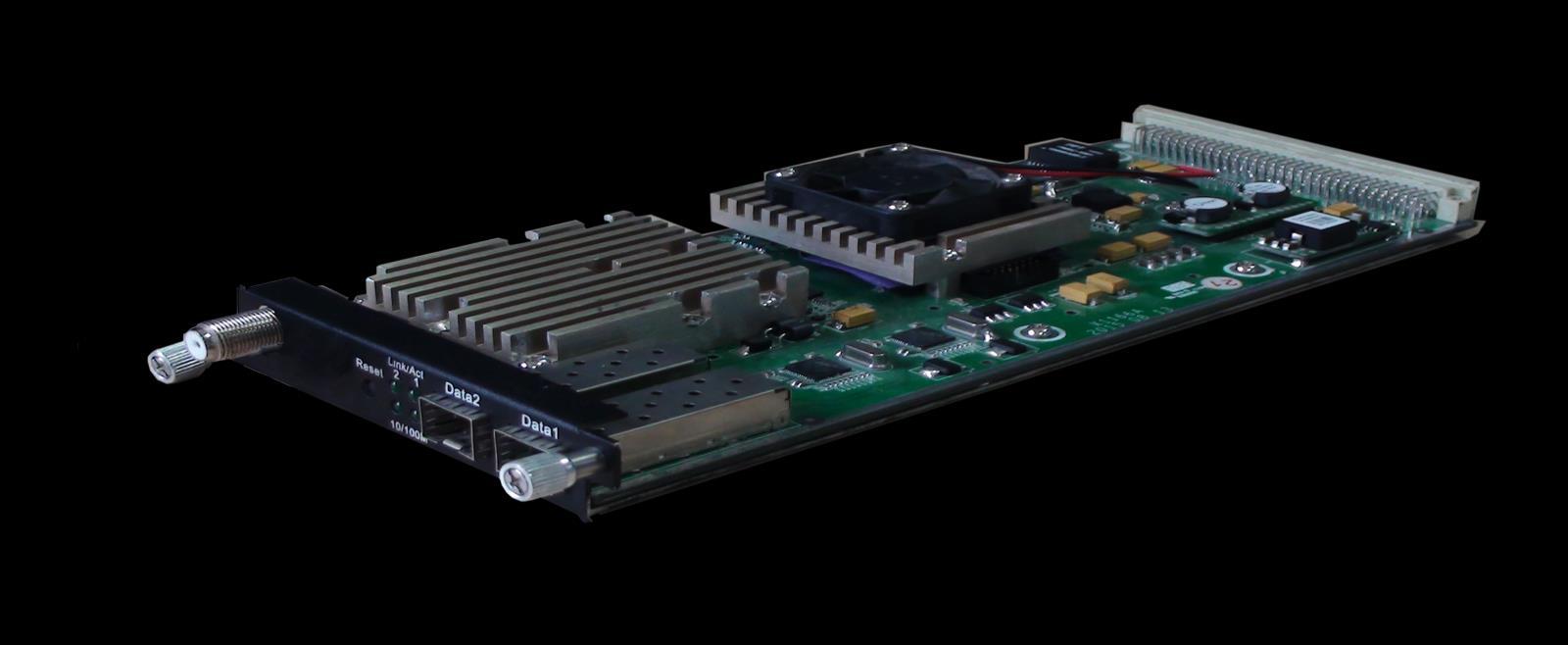

8 Módulo de modulação DVB-T/ATSC (DX308T/DX308AT)
Especificações do módulo:
Entrada de dados: Conector de fluxo
256 entradas IP sobre UDP/RTP, 2 portas GE (RJ45/SFP) DX308T
256 entradas IP sobre UDP/RTP, 2 portas GE (RJ45/SFP) DX308AT
Saída de dados: 8 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 2 portas GE (RJ45/SFP)
Taxa de Trans: Máx. 840 Mbps/Porta GE
Saída RF (tipo F): 8 saídas portadoras não adjacentes dentro de uma largura de banda de 192 M
Multiplexação:
Número do canal: 8 canais de multiplexação
Remapeamento máximo de PID: 180 pids de saída por canal
Função: Remapeamento PID (automático ou manual), ajuste preciso de PCR, geração automática de tabela
PSI/SI
Modulação: DX308T (8*DVB-T)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Padrão: ETSI EN300 744 MER: ≥40dB
Frequência RF: 50~960MHz, passo de 1KHz
Constelação: QPSK/16QAM/64QAM
Largura de banda: 6/7/8 MHz
Modo Trans: 2K/4K/8K FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Nível de saída de RF: -20~+10dBm (para todas as portadoras), passo de 0,5dB
Modulação: DX308AT (8*ATSC)
Padrão: ATSC A/53 MER: ≥40dB Frequência RF: 50~960MHz, passo de 1KHz
Constelação: 8VSB Largura de banda: 6MHz FEC: RS(208 188)+Trellis
Nível de saída de RF: -20~+10dBm (para todas as portadoras), passo de 0,5dB
Módulo de modulação 6 ISDB-Tb (DX306I)
Especificações do módulo:
Entrada de dados: entrada IP 32×6 sobre UDP/RTP, 2 portas GE (RJ45/SFP) e conector de fluxo
Saída de dados: 6 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 2 portas GE (RJ45/SFP)
Taxa de Trans: Máx. 840 Mbps/Porta GE
Saída RF (tipo F): 6 canais de multiplexação e modulação.
Multiplexação:
Remapeamento máximo de PID: 180 pids de saída por canal
Função: Remapeamento PID (automático ou manual), ajuste preciso de PCR, geração automática de tabela
PSI/SI
Modulação:
Padrão: ARIB STD-B31
Largura de banda: 6M
Constelação: QPSK, 16QAM, 64QAM
Intervalo de guarda: 1/32, 1/16, 1/8, 1/4
Modo de transmissão: 2K, 4K, 8K
Taxa de código: 1/2, 2/3, 3/4, 5/6, 7/8
MER: ≥40dB
Frequência RF: 50~960MHz, passo de 1KHz
Nível de saída de RF: -20dBm~+10dBm (87~117dBµV), passo de 0,1dB
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
2 Módulo de decodificação HD-SDI (DX702)
Especificações do módulo:
Entrada/saída ASI: 2 ASI bidirecional, BNC 75Ω
Entrada do conector de fluxo
Decodificação:
Saída de vídeo/áudio: 2 saídas HD/SD SDI
Formato de vídeo: MPEG-2, MPEG-4 AVC/H.264
Resolução: 480i,480p,576i,576p,720p@50/59.94/60,1080i@50/59.94/60
Croma: 4:2:0
Formato de áudio: MPEG1 Layer2, LC-AAC, HE-AAC, AC3 (2.0/5.1), AC3 Passthrough, Suporte para saída de áudio dupla
Suporte CC/Legenda
4 Módulo de decodificação HDMI (DX714)
Especificações do módulo:
Entrada: 1 entrada IP (MPTS/SPTS) sobre UDP através do conector de fluxo, Unicast/Multicast
Saída: 4 saídas HDMI
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Decodificação:
Saída de vídeo/áudio: 4 saídas HDMI com 1 canal de áudio estéreo incorporado em cada porta
Formato de vídeo: MPEG-2, MPEG-4 AVC/H.264, HEVC/H.265, AVS, AVS+
Formato de áudio: MPEG 1 Layer 2, LC-AAC, HE-AAC, AC3 (2.0)
Resolução: 480i, 480p, 576i, 576p,1280×720_50p, 1280×720_60p, 1920×1080_50i, 1920×1080_50p 1920×1080_60i, 1920×1080_60p
Suporte para aumentar/diminuir a resolução manualmente
Módulo de transcodificação 2 IP (DX202)
Especificações do módulo:
Entrada: Conector de fluxo
Resolução: 480i, 576i, 720P@50, 720P@60, 1080i@50, 1080i@60, 1080P@50, 1080P@60
Transcodificação de vídeo:
2*MPEG-2/ H.264/ AVS/AVS+ HD/SD → 2* H.264 HD/SD
Taxa de bits de vídeo: 1~19,5 Mbps cada canal
Modo de classificação: CBR/VBR
Estrutura do Partido Republicano: IBBP, IPPP, IBP
Codificação de áudio:
MPEG-1 Camada II, LC/HE-AAC, AC3, DRA→ MPEG-1 Camada II, LC/HE-AAC
Taxa de bits de áudio: 64/96/128/192/256/320/384 Kbps
Controle de ganho de áudio: 0-100
Especificações do equipamento:
Parâmetros da unidade base
Dimensão (L×C×A): 482 mm×410 mm×44 mm
Ambiente: 0~45℃(trabalho); -20~80℃(Armazenamento）
Requisitos de energia CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
Comparação de parâmetros:
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Transporte de dados IP
Número de processamento TS
Multiplexação
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
DHP400
Transporte unidirecional:
GE1/GE2 suporta saída máxima de 8MPTS e 512SPTS
Suporta 1 entrada TS (MPTS/SPTS) de cada módulo e a taxa de bits máxima é de 350 Mbps
Suporte à função de multiplexação: Ele pode multiplexar TSs de diferentes módulos para um TS e emitir através de um módulo ou porta GE1/GE2
DHP400A
Transporte bidirecional: GE1/ GE2 suporta entrada e saída de dados IP
Suporta no máximo 512 entradas TS (MPTS/SPTS) de cada módulo e a taxa de bits máxima é de 350 Mbps
Não suporta função de multiplexação: Ele pode combinar TSs de diferentes módulos e emitir esses TSs por meio de um módulo ou porta GE1/GE2
Saída por módulo 1 MPTS após multiplexação 1 ou múltiplos MPTS/SPTS
Sobre nós
A FMUSER é uma empresa especializada em sistemas de transmissão de televisão e transmissão e integração de sistemas de IPTV de hotéis. A empresa foi fundada em 2009 e atendeu mais de 180 países em todo o mundo. Mais de 20.000 estações de televisão, estações de rádio e clientes de hotéis de diferentes.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
