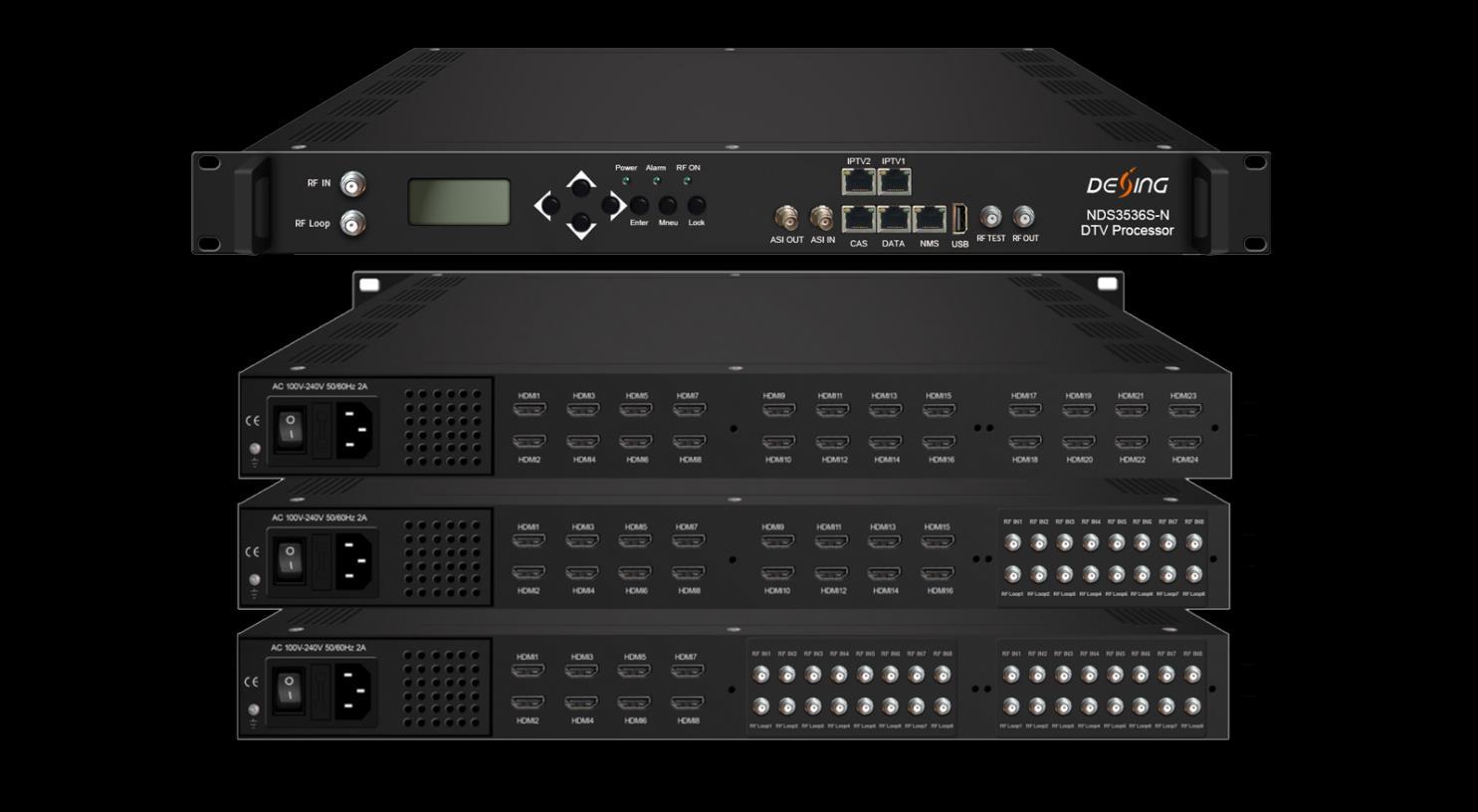

Processador DTV NDS3536S-N
Visão geral do produto O processador NDS3536S-N DTV é uma plataforma dupla de alta integração que inclui codificador DVB/modulador IRD-mux e streamer IPTV em um único gabinete. Ele suporta 8/16/24 entradas HDMI (ou HDMI mais entrada mixagem de sintonizador DVB-S/S2/S2X/C/T/T2/ISDB-T), 1 entrada ASI, 1 entrada USB player e 128 entradas IP pela porta GE, e saída por múltiplos canais de portadora DVB-C (ou DVB-T/ATSC/ISDB-T opcional). Ele também suporta converter o conteúdo para fluxos IP por meio de múltiplos protocolos para se adequar à transmissão pela internet.

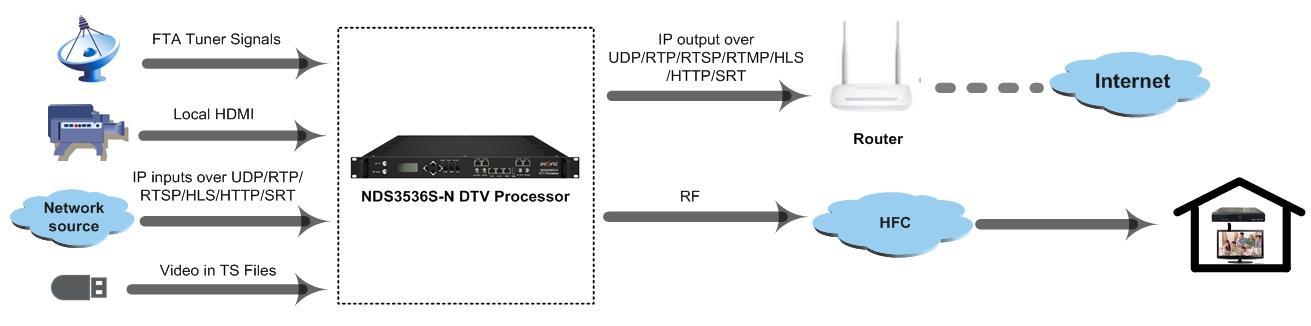

Aplicação do sistema
Principais características
· Plataforma dupla DVB+IPTV em um único gabinete
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
· 8/16/24 entradas HDMI (ou HDMI mais sintonizador DVB-S/S2/S2X/C/T/T2/ISDB-T), codificação de vídeo HEVC/H.265 e MPEG-4 AVC/H.264
· 1 entrada ASI para re-mux, entrada de arquivos TS por disco USB externo
· Suporta saída RF DVB-C de 32 canais (saída DVB-T de 16 canais, ATSC de 16 canais ou ISDB-T de 16 canais para opção, conforme pedido)
· Entrada IP sobre UDP/RTP/RTSP/HLS/HTTP/SRT
· Suporta saída IP MPTS sobre UDP/RTP/RTSP e saída SPTS sobre protocolo UDP/HLS /HTTP /RTP /RTSP /RTMP /SRT
· Suporte para inserção de LOGO, legenda e código QR para canais locais
· Controle via gerenciamento web e atualizações fáceis via web

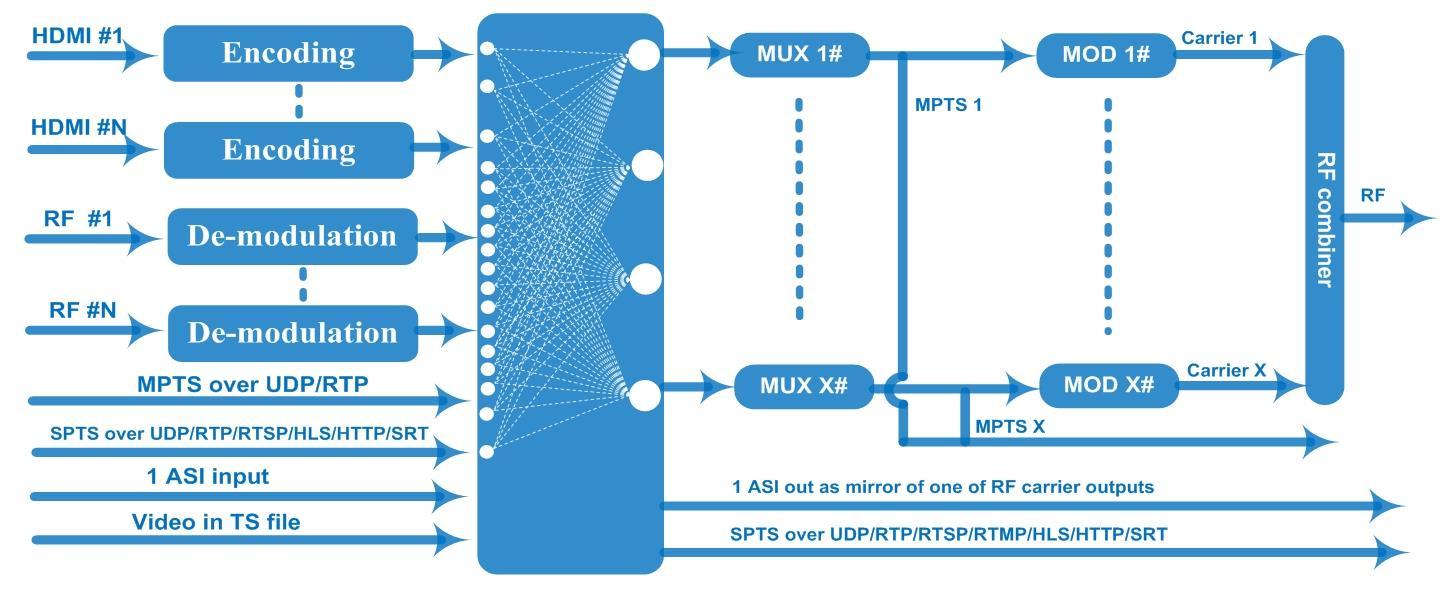

Bloco de trabalho
Especificações técnicas
8/16/24 entradas HDMI para opção (ou HDMI e entrada de mixagem de sintonizador diferente, detalhes, consulte o guia de pedidos abaixo)
1 ASI para re-mux
Entrada
1 entrada USB Player para re-mux (vídeo “xxx.ts”)
Entrada IP de 128 MPTS sobre UDP e RTP, porta GE, RJ45
Entrada SPTS sobre UDP/RTP/RTSP/HLS/HTTP/SRT
Entrada
Vídeo (Entrada HDMI)
Resolução
Saída
1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Codificação HEVC/H.265 e MPEG-4 AVC/H.264
Taxa de bits 1Mbps~13Mbps cada canal
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Áudio (Entrada HDMI)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Controle de Taxa CBR/VBR
Estrutura do Partido Republicano
IP…P (Ajuste do quadro P)
Codificação MPEG-1 Camada 2, LC-AAC, HE-AAC e AC3 Pass through
Taxa de amostragem 48KHz
Resolução 24 bits
Ganho de áudio 0-255 Ajustável
Taxa de bits da camada 2 do
MPEG-1
Taxa de bits
LC-AAC
Taxa de bits
HE-AAC
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128 kbps
Frequência de entrada
DVB-S
950-2150MHz
Taxa de Símbolo 0,5~45 Msps
Constelação QPSK
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Frequência de entrada 950-2150MHz
Taxa de Símbolo
Seção do afinador
DVB-S2
QPSK/8PSK/16APSK: 0,5~45 Msps
32APSK:0,5~40 Msps
Constelação QPSK/8PSK/16APSK/32APSK
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
FEC
Taxa de bits
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9
máxima de entrada ≤170 Mbps por sintonizador
Taxa de Símbolo
DVB-S2X
QPSK/8PSK/16APSK: 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
Constelação QPSK/8PSK/16APSK/8APSK/32APSK
FEC QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-E, 26/45-E
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Taxa de bits máxima de entrada por sintonizador ≤170 Mbps
Intensidade do sinal -65 ~ -25dBm
PID máximo
Remapeamento
Multiplexação
Função
DVB-C
Modulação
TDT
255 entradas por canal
Remapeamento PID (automático ou manual)
Ajuste preciso de PCR
Gerar tabela PSI/SI automaticamente
Padrão EN300 429/ITU-T J.83A/B
Canal de saída RF Saída de 32 portadoras não adjacentes (largura de banda máxima de 384 MHz)
MAIS ≥40 dB
Frequência de RF 50~960MHz, passo de 1KHz
Nível de saída de RF -20~+1dbm, passo de 0,1db
Taxa de Símbolo 5,0Msps~7,0Msps, passo a passo de 1ksps J.83A
J.83B
Constelação 16/32/64/128/256QAM 64/256 QAM
Largura de banda 8M 6M
Padrão EN300744
Modo FFT 2K, 4K, 8K
Largura de banda 6M, 7M, 8M
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥42 dB
Frequência de RF 50~960MHz, passo de 1KHz
Canal de saída RF Saída de 16 portadoras não adjacentes (largura de banda máxima de 192 MHz)
Nível de saída de RF -20~ +1dBm, passo de 0,1db
Padrão ATSC A/53
Largura de banda 6M
Constelação 8VSB
FEC RS(208 188)+Treliça
MAIS ≥40dB
ATSC
ISDB-T
LCA -55 dBc
Frequência de RF 50~960MHz, passo de 1KHz
Canal de saída RF Saída de 16 portadoras não adjacentes (largura de banda máxima de 192 MHz)
Nível de saída de RF
-20~+3dbm (para todas as operadoras), passo de 0,5db
Padrão ARIB STD-B31
Largura de banda 6M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo FFT 2K, 4K, 8K
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥40dB
Frequência de RF 50~960MHz, passo de 1KHz
Canal de saída RF Saída de 16 portadoras não adjacentes (largura de banda máxima de 192 MHz)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Saída MPTS
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Nível de saída de RF -20dBm~+1dBm, passo de 0,1dB
1 saída ASI como espelho de uma das portadoras de saída RF
Saída de 32 MPTS sobre UDP e RTP/RTSP como espelho de 32 portadoras DVB-C (ou saída de 16 MPTS sobre UDP e RTP/RTSP como espelho de 16 portadoras
DVB-T/ATSC/ISDB-T para opção), interface Ethernet Base-T 1*1000M, porta GE
Saída SPTS SPTS sobre UDP/RTP/RTSP/RTMP/HLS/HTTP/SRT
Função do sistema
Variado
Gestão de rede (WEB)
língua Inglesa
Atualização de software Ethernet
Dimensão (L×C×A) 482 mm × 328 mm × 44 mm
Ambiente 0~45℃(trabalho)；-20~80℃（Armazenamento）
Requisitos de energia CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
Guia de pedidos
Seção de entrada: HDMI DVB-S2/S2X T2/ISDB-T/DVB-C/T2/ISDB-T
Opção 1 8 / /
Opção 2 16 / /
Opção 3 24 / /
Opção 4 8 8 /
Opção 5 8 16 /
Opção 6 16 8 /
Opção 7 8 / 8
Opção 8 8 / 16
Opção 9 16 / 8
Opção 10 8 8 8
Opção 11 16 4 4
Seção de saída:
Padrão de saída RF Canais portadores de RF
Saída DVB-C 32
Saída DVB-T 16
ATSC fora 16
ISDB-T fora 16
