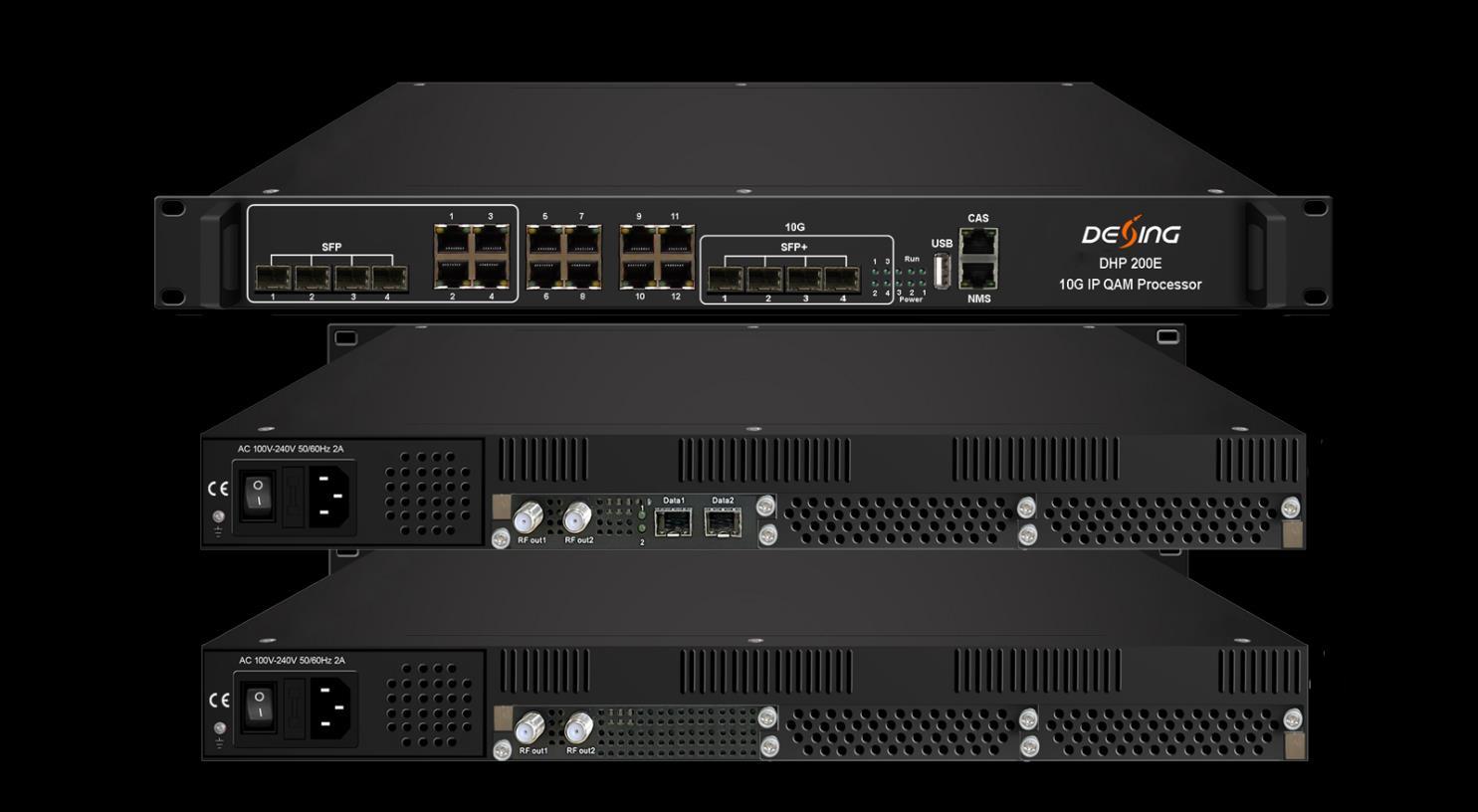

Processador QAM IP DHP200E 10G
+8613922702227
Visão geral do produto
O processador DHP200E 10G IP QAM é um dispositivo tudo-em-um desenvolvido pela DEXIN que integra multiplexador, scrambler e modulador em um corpo com saída máxima de 192 canais DVB-C QAM. Com switch 10G integrado, ele pode processar sinais ópticos 10G para funcionar como um modulador QAM tradicional.
Este processador é equipado com 3 slots de cartão para carregar cartão QAM de 32 canais, 48 canais ou 64 canais. Sua alta densidade ajuda as operadoras a economizar custos ao máximo.
Principais características
Suporta 4 portas SFP+ (10G)/4 SFP(1G) e 12 portas GE de entrada e saída do painel frontal, as portas SFP 1-4 e GE 1-4 estão no mesmo grupo de trabalho (escolha uma para usar na porta SFP e na porta GE correspondentes) e 2 portas SFP de entrada (opcional) por placa filha (32/48/64 QAM)
Design de plug-in modularizado de alta densidade, chassi 1U com no máximo 3 placas QAM
Suporta multiplexador e embaralhador com criptografia simultânea máxima de 6 CAS
Saída máxima de 192 portadoras QAM não adjacentes
Combinação flexível de cartão 32QAM/48QAM/64QAM
Suporta ajuste preciso de PCR/filtragem de CA, remapeamento de PID e edição de PSI/SI
Função de backup de porta de entrada/IP
Gerenciamento de rede baseado na Web
Opção de PSU 1*220VAC ou 2*220VAC sem troca a quente
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

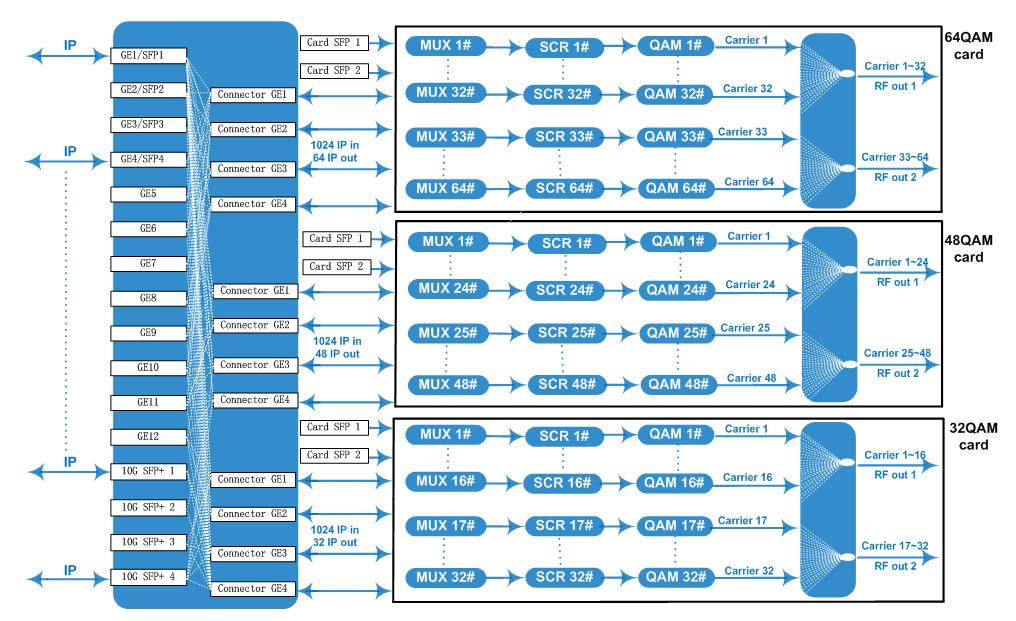

Quadro de Princípios Internos (Exemplo: um cartão de 64qam + um cartão de 48qam + um cartão de 32qam)

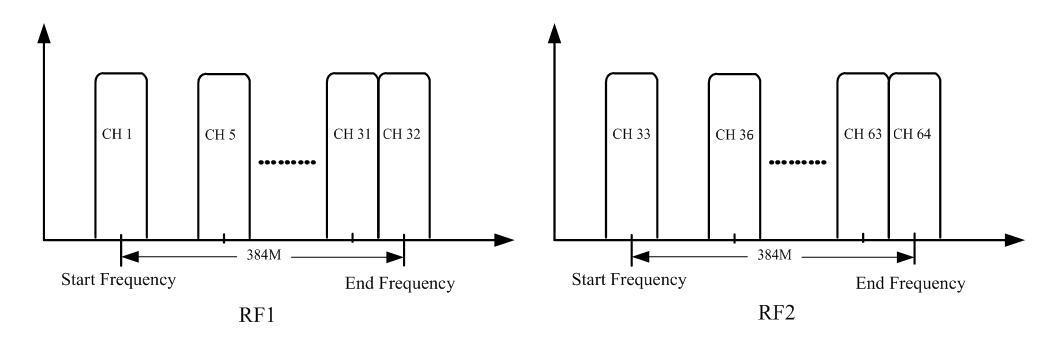

Ilustração de configuração da operadora (exemplo: cartão 64qam)
Especificações
Entrada IP
Entrada
Entradas IP Max1024 por placa através de 4 portas SFP+, 4 SFP e 12 GE no painel frontal e 2 portas SFP na própria placa
Taxa de transmissão Máx. 9600 Mbps para cada entrada 10G SFP+/Máx. 960 Mbps para cada entrada GE e SFP
Protocolo de Transporte
TS sobre UDP/RTP, unicast e multicast, IGMP V2/V3
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Remapeamento de PIDs máximos
Mux
Lutando
Funções
256 por canal de saída
Remapeamento PID (automático/manual opcional)
Ajuste preciso de PCR
Tabela PSI/SI gerada automaticamente
CA de simulcrypt máximo 6
Padrão de embaralhamento ETR289, ETSI 101 197, ETSI 103 197
Conexão
Conexão local/remota
Padrão de modulação EN300 429/ITU-T J.83A/B/C
J.83A
Constelação
Modulação
Canal QAM
Taxa de Símbolo
J.83B/C
Constelação: 16/32/64/128/256QAM
Largura de banda: 8M
Constelação: 64/256QAM
Largura de banda: 6M
Saída de 32/48/64/80/96/112/128/144/160/176/192 portadoras não adjacentes, Largura de banda de 384 Mbps para cada porta RF
3600~7200Ksps, passo a passo de 1ksps 5057 Ksps (J.83B, 64QAM) ; 5361 Ksps (J.83B, 256QAM)
Constelação 16, 32, 64, 128, 256QAM
FEC
Interface (por placa)
Saída RF
Alcance de RF
RS (204, 188)
2 portas de saída tipo F para placas portadoras de 32/48/64, 75Ω.
Cartão qam de 32 canais/48 canais/64 canais: Portadora 1~16/1~24/1~32 através de RF1, 17~32/25~48/33~64 através de RF2
50~960MHz, passo de 1kHz
Nível de saída -20dBm~+10dBm(87~117dbµV), passo de 0,1dB
MAIS ≥ 40 dB
Saída TS Cartão QAM por filha
Saída IP 32/48/64 sobre UDP/RTP/RTSP, unicast/multicast, através de 4 portas SFP+, 4 portas SFP e 12 portas GE no painel frontal
Sistema Gerenciamento de rede baseado na Web
Dimensão
Em geral
480 mm × 440 mm × 44,5 mm (L x C x A)
Temperatura 0~45℃(operação), -20~80℃(armazenamento)
Fonte de energia
CA 100 V ± 10%, 50/60 Hz; ou CA 220 V ± 10%, 50/60 Hz
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Consumo Cerca de 200 W (3 placas filhas QAM)
Comparação técnica principal
DHP200D
Número do cartão
Portas SFP+/SFP/RJ45 no painel frontal
Máx. 2
3 portas SFP+(10G)/SFP(1G) e 2 portas GE
DHP200E
Máx. 3
4 portas SFP+ (10G)/4 portas SFP(1G) e 12 portas GE
Número máximo de operadoras 112 192
Conector interno portas GE 6 12
Porta de dados no cartão
Guia de pedidos
Depende da especificação do cartão 2 portas SFP como entrada por placa
Opção de tipo de cartão: cartão QAM 32, 48 ou 64
Opção de número de cartão: 1, 2 ou 3 unidades
Opção de portas SFP na placa: Com ou Sem
Opção de PSU: 1*220VAC ou 2*220VAC sem troca a quente
