Processador de modulação multipadrão DMP500 de atacado
de fábrica para ISDB-T, DVB-T, DVB-C, ATSC
com
processamento de dados de 800M
Lutando com processamento de vídeo complexo em vários padrões? O Processador de Modulação Multipadrão DMP500 oferece uma solução compacta e modular sob medida para aplicações ISDB-T, DVB-T, DVB-C e ATSC. Com processamento de dados de 800M e módulos hot-swappable, ele garante flexibilidade e confiabilidade para redes de transmissão, cabo e IPTV. Seu design de chassi 1U maximiza a eficiência de espaço, enquanto fontes de alimentação duplas garantem operação ininterrupta. Confiável por operadoras globais, o DMP500 oferece soluções econômicas e de alto desempenho para sistemas digitais modernos.
• Design modularizado de plug-in | • Suporte ISDB-T, DVB-T, DVB-C, ATSC | •
Processamento de dados de 800M | • Fonte de alimentação dupla | • Gerenciamento da Web
Cada módulo pode ser configurado individualmente com base nas aplicações, incluindo ISDB-T, DVB-T, DVB-C, processamento de modulação ATSC e a combinação de todas essas funções.

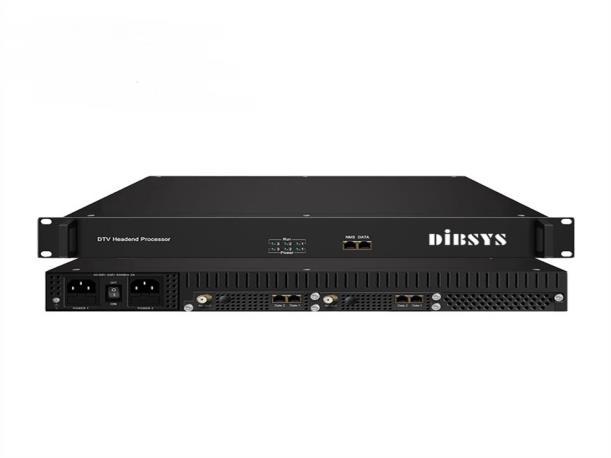

DMP500 Os sistemas digitais de hoje exigem processamento de vídeo poderoso, flexível e multipropósito e soluções compactas que permitam ao provedor de serviços suportar novas arquiteturas de rede. Este gabinete 1RU vem com 3 slots de módulo hot-swappable independentes.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Cada módulo pode ser configurado individualmente com base nas aplicações, incluindo ISDB-T, DVB-T, DVB-C, processamento de modulação ATSC e a combinação de todas essas funções.
O Multi-Standard Modulation Processor é a próxima geração de equipamento de processamento headend inteligente onde a combinação de compacidade e flexibilidade leva a uma solução econômica. Com base em nossa experiência, o DMP500 traz benefícios operacionais e econômicos em aplicações de entrega de vídeo.
Características
Design de plug-in modularizado, chassi 1U e 3 slots
Processamento de modulação ISDB-T, DVB-T, DVB-C, ATSC
Suporta combinação flexível de qualquer tipo diferente de módulos
Máximo de 800M de processamento de dados
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Suporte 1 GE bidirecional (porta de dados), interface RJ45
Suporte ao gerenciamento da Web, atualização via web
Fonte de alimentação dupla não hotpluggable
Vantagem
Adote um design de módulo completamente independente; melhore a estabilidade do trabalho independente de cada módulo.
Com modo de funcionamento de switch interno; uma porta de gerenciamento de rede é usada para gerenciar cada módulo (3 NMS IP por meio de uma porta de rede).
Design inovador, conveniente para operadores realizarem backup e redundância reais para um único equipamento sem ocupar mais espaço.

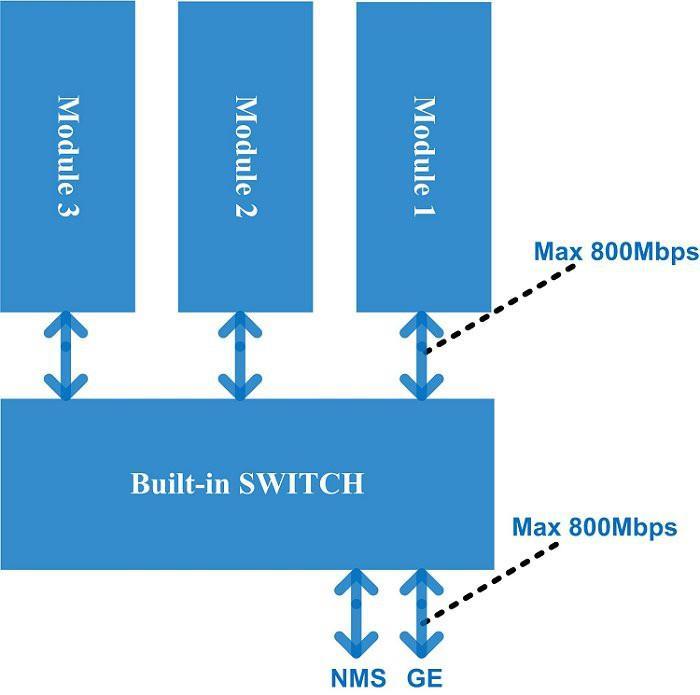

Quadro de Princípios
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

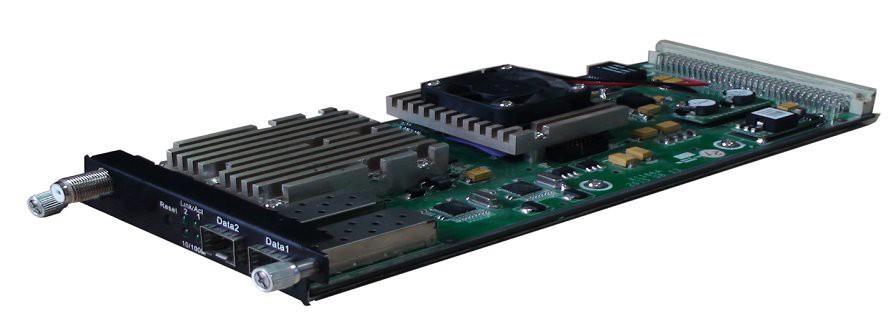

Módulo de modulação QAM 16/32
Especificações do módulo
Entrada de dados: 128 entradas IP da porta de dados do painel frontal
Máx. 512 entradas IP sobre UDP/RTP, 2 portas GE (RJ45/SFP)
Máx. 1024 entradas IP sobre UDP/RTP, 2 portas GE (RJ45/SFP)
Saída de dados: saída IP 16/32 sobre UDP/RTP/RTSP, unicast/multicast, 2 portas GE (RJ45/SFP)
Taxa de Transmissão Máxima: 840Mbps/Porta GE
Saída RF (tipo F): 16/32 canais de multiplexação, embaralhamento e modulando
Multiplexação
Remapeamento máximo de PID: 180 pids de saída por canal 256 pids de saída por canal
Função de remapeamento de PID (automática ou manual)
Ajuste preciso de PCR
gerar tabela PSI/SI automaticamente
Lutando
CA máximo de simulcrypt: 4
Padrão: ETR289, ETSI 101 197, ETSI 103 197
Conexão: Conexão local/remota
Modulação
Padrão: EN300 429/ITU-T J.83A/B (DVB-C)
MER: ≥40 dB
Frequência de RF: 50~960MHz, passo de 1KHz
Nível de saída de RF: -20~+10dbm (87~117 dbµV), passo de 0,1db para todas as portadoras
Taxa de símbolo: 5,0 msps ~ 7,0 msps, passo a passo de 1 ksps
Constelação: 16/32/64/128/256QAM
Saída RF: 16 saídas de portadora não adjacentes dentro de 192M de largura de banda
32 saídas de portadora não adjacentes dentro de uma largura de banda de 384M
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

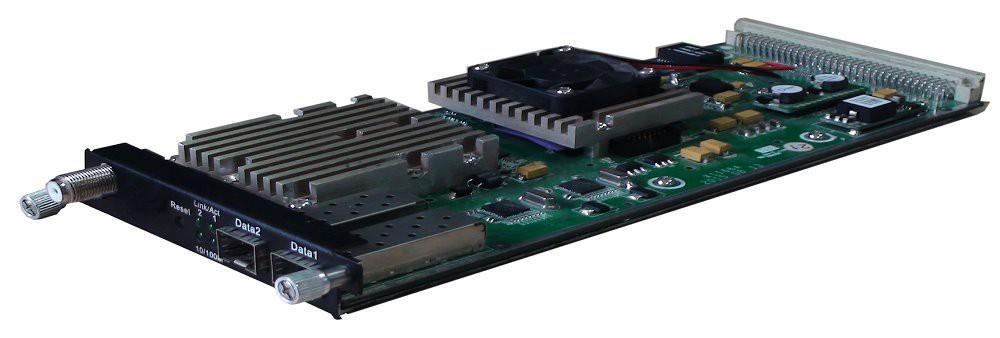

8 Módulo de modulação DVB-T/ATSC
Especificações do módulo
Entrada de dados: 128 entradas IP da porta de dados do painel frontal
256 entradas IP sobre UDP/RTP, 2 portas GE (RJ45/SFP)
256 entradas IP sobre UDP/RTP, 2 portas GE (RJ45/SFP)
Saída de dados: 8 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 2 portas GE (RJ45/SFP)
Taxa de Transmissão Máxima: 840Mbps/Porta GE
Saída RF (tipo F): 8 saídas portadoras não adjacentes dentro de uma largura de banda de 192 M
Multiplexação
Número do canal: 8 canais de multiplexação
Remapeamento PID máximo 180 entradas por canal
Função de remapeamento de PID (automática ou manual)
Ajuste preciso de PCR
gerar tabela PSI/SI automaticamente
Modulação: 8*DVB-T
Padrão: ETSI EN300 744
MER: ≥40 dB
Frequência RF: 50~960MHz, passo de 1KHz
Constelação: QPSK/16QAM/64QAM Largura de banda: 6/7/8 MHz
Modo Trans: 2K/4K/8K
CEF: 1/2, 2/3, 3/4, 5/6, 7/8
Nível de saída de RF: -20~+10dbm (para todas as portadoras), passo de 0,5db
Modulação: 8*ATSC
Padrão: ATSC A/53
MER: ≥40 dB
Frequência RF: 50~960MHz, passo de 1KHz
Constelação: 8VSB
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Largura de banda: 6MHz
FEC RS(208 188)+Treliça
Nível de saída de RF: -20~+10dbm (para todas as operadoras), passo de 0,5db

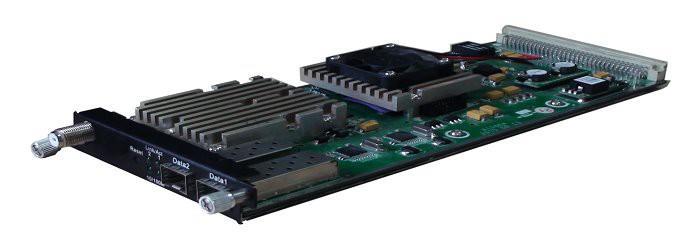

6 Módulo de modulação ISDB-Tb
Especificações do módulo
Entrada de dados: 128 entradas IP da porta de dados do painel frontal 192 entradas IP sobre UDP/RTP, 2 portas GE (RJ45/SFP)
Saída de dados: 6 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 2 portas GE (RJ45/SFP)
Taxa de Transmissão Máxima: 840Mbps/Porta GE
Saída RF (tipo F): 6 canais de multiplexação e modulação.
Multiplexação
Canal de entrada: 192
Remapeamento PID máximo 180 entradas por canal
Função de remapeamento de PID (automática ou manual),
Ajuste preciso de PCR, gerar tabela PSI/SI automaticamente
Modulação
Padrão: ARIB STD-B31
Largura de banda: 6M
Constelação: QPSK, 16QAM, 64QAM
Intervalo de guarda: 1/32, 1/16, 1/8, 1/4
Modo de transmissão: 2K, 4K, 8K
Taxa de código: 1/2, 2/3, 3/4, 5/6, 7/8
MER: ≥40dB
Frequência RF: 50~960MHz, passo de 1KHz
Nível de saída de RF: -20dBm~+10dBm (87~117dbµV), passo de 0,1dB
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
16 Módulo de modulação ISDB-Tb
Especificações do módulo
Entrada de dados: entrada IP 512×2 sobre UDP/RTP, 2 portas GE (RJ45/SFP) e conector de fluxo
Saída de dados: 16 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 2 portas GE (RJ45/SFP)
Taxa de Transmissão Máxima: 840Mbps/Porta GE
Saída RF (tipo F): 16 canais de multiplexação e modulação.
Multiplexação
Remapeamento máximo de PID 256 pids de saída por canal
Função de remapeamento de PID (automática ou manual)
Ajuste preciso de PCR, gerar tabela PSI/SI automaticamente
Modulação
Padrão: ARIB STD-B31
Largura de banda: 6M
Constelação: QPSK, 16QAM, 64QAM
Intervalo de guarda: 1/32, 1/16, 1/8, 1/4
Modo de transmissão: 2K, 4K, 8K
Taxa de código: 1/2, 2/3, 3/4, 5/6, 7/8
MER: 40dB
Frequência RF: 50~960MHz, passo de 1KHz
Nível de saída de RF: 20dBm~+10dBm (87~117dBµV), passo de 0,1dB
Ambiente
Dimensão (L×C×A): 440 mm×324 mm×44 mm
Peso aproximado: 6 kg
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Ambiente: 0~45℃ (trabalho); -20~80℃ (armazenamento) Requisitos de energia: CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
A FMUSER é uma empresa especializada em sistemas de transmissão de televisão e transmissão e integração de sistemas de IPTV de hotéis. A empresa foi fundada em 2009 e atendeu mais de 180 países em todo o mundo. Mais de 20.000 estações de televisão, estações de rádio e clientes de hotéis de diferentes.
