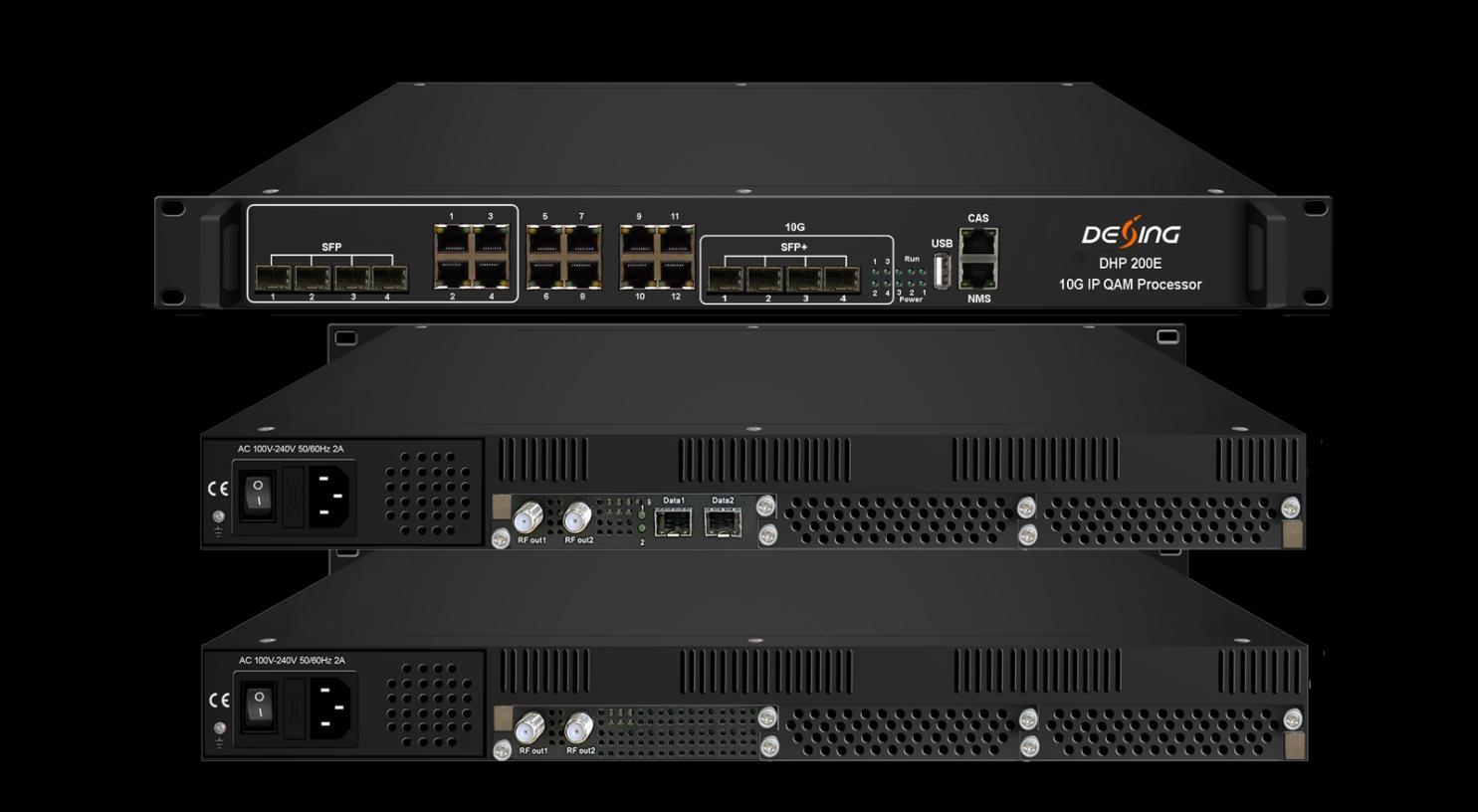

Procesador IP QAM DHP200E 10G
Descripción
general del producto
El procesador IP QAM 10G DHP200E es un dispositivo todo en uno desarrollado por DEXIN que integra multiplexor, codificador y modulador en un solo cuerpo con una salida máxima de 192 canales DVB-C QAM. Con un conmutador 10G integrado, puede procesar señales ópticas 10G para funcionar como un modulador QAM tradicional.
Este procesador está equipado con 3 ranuras para tarjetas que permiten cargar tarjetas QAM de 32, 48 o 64 canales. Su alta densidad ayuda a los operadores a ahorrar costos al máximo.
Características principales
Admite 4 puertos SFP+ (10G)/4 SFP(1G) y 12 puertos GE de entrada y salida desde el panel frontal, el puerto SFP 1-4 y el puerto GE 1-4 están en el mismo grupo de trabajo (elija uno para usar del puerto SFP y puerto GE correspondientes) y 2 puertos SFP de entrada (opcional) por tarjeta secundaria (32/48/64 QAM)
Diseño modular enchufable de alta densidad, chasis 1U con máximo 3 tarjetas QAM
Admite multiplexor y codificador con cifrado simultáneo de hasta 6 CAS
Salida máxima de 192 portadoras QAM no adyacentes
Combinación flexible de tarjeta 32QAM/48QAM/64QAM
Admite ajuste de PCR preciso/filtrado de CA, reasignación de PID y edición de PSI/SI
Función de copia de seguridad de puerto de entrada/IP
Gestión de red basada en web
Opción de fuente de alimentación de 1*220 V CA o 2*220 V CA sin intercambio en caliente
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Diagrama del principio interno (ejemplo: una tarjeta de 64qam + una tarjeta de 48qam + una tarjeta de 32qam)
Ilustración de configuración del operador (ejemplo: tarjeta 64qam)
Presupuesto
Entrada de IP
Aporte
Máximo de 1024 entradas IP por tarjeta a través de 4 puertos SFP+, 4 SFP y 12 GE en el panel frontal y 2 puertos SFP en la propia tarjeta
Velocidad de transmisión Máximo 9600 Mbps para cada entrada SFP+ de 10G/Máximo 960 Mbps para cada entrada GE y SFP
Protocolo de TS sobre UDP/RTP, unidifusión y multidifusión, IGMP V2/V3
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
transporte
Reasignación de PID máximos
Mux
Pelea
Funciones
256 por canal de salida
Reasignación de PID (opcional automática o manual)
Ajuste preciso de PCR
Generación automática de tabla PSI/SI
CA de cifrado simultáneo máximo 6
Estándar de Scramble
ETR289, ETSI 101 197, ETSI 103 197
Conexión Conexión local/remota
Estándar de modulación
Constelación
EN300 429/ITU-T J.83A/B/C
Constelación: 16/32/64/128/256QAM
J.83A
J.83B/C
Modulación
Canal QAM
Tasa de símbolos
Ancho de banda: 8M
Constelación: 64/256QAM
Ancho de banda: 6M
Salida de portadoras no adyacentes de 32/48/64/80/96/112/128/144/160/176/192
Ancho de banda de 384 Mbps para cada puerto RF
3600~7200 Ksps, incrementos de 1 ksps
5057 ksps (J.83B, 64 QAM); 5361 ksps (J.83B, 256 QAM)
Constelación 16, 32, 64, 128, 256 QAM
Comisión
Económica para Europa (CEE) RS (204, 188)
Interfaz (por tarjeta)
Salida RF
Salida TS
Rango de RF
2 puertos de salida tipo F para tarjeta portadora 32/48/64, 75Ω. Tarjeta QAM de 32 canales/48 canales/64 canales: Portadora 1~16/1~24/1~32 a través de RF1, 17~32/25~48/33~64 a través de RF2
50~960 MHz, incrementos de 1 kHz
Nivel de salida -20dBm~+10dBm(87~117dbµV), incrementos de 0,1dB
MER ≥ 40 dB
Tarjeta QAM por hija
Salida IP 32/48/64 a través de UDP/RTP/RTSP, unidifusión/multidifusión, a través de 4 puertos SFP+, 4 puertos SFP y 12 puertos GE en el panel frontal
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Sistema Gestión de red basada en web
Dimensión 480 mm × 440 mm × 44,5 mm (Ancho × Largo × Alto)
Temperatura 0~45℃(funcionamiento), -20~80℃(almacenamiento)
General
Fuente de alimentación
Consumo
CA 100 V ± 10 %, 50/60 Hz; o CA 220 V ± 10 %, 50/60 Hz
Aproximadamente 200 W (3 tarjetas QAM secundarias)
Comparación técnica importante
DHP200D
Número de tarjeta
Máximo 2
DHP200E
Máximo 3
Puertos SFP+/SFP/RJ45 en el panel frontal 3 puertos SFP+(10G)/SFP(1G) y 2 puertos GE 4 puertos SFP+ (10G)/4 SFP(1G) y 12 puertos GE
Número máximo de transportistas
Puertos GE del conector interno
Puerto de DATOS en la tarjeta
Guía de pedidos
112
6
192
12
Depende de las especificaciones de la tarjeta. 2 puertos SFP como entrada por tarjeta
Opción de tipo de tarjeta: Tarjeta QAM 32, 48 o 64
Opción de número de tarjeta: 1, 2 o 3 uds.
Opción de puertos SFP en tarjeta: Con o Sin
Opción de fuente de alimentación: 1 fuente de alimentación de 220 V CA o 2 fuentes de alimentación de 220 V CA sin intercambio en caliente
