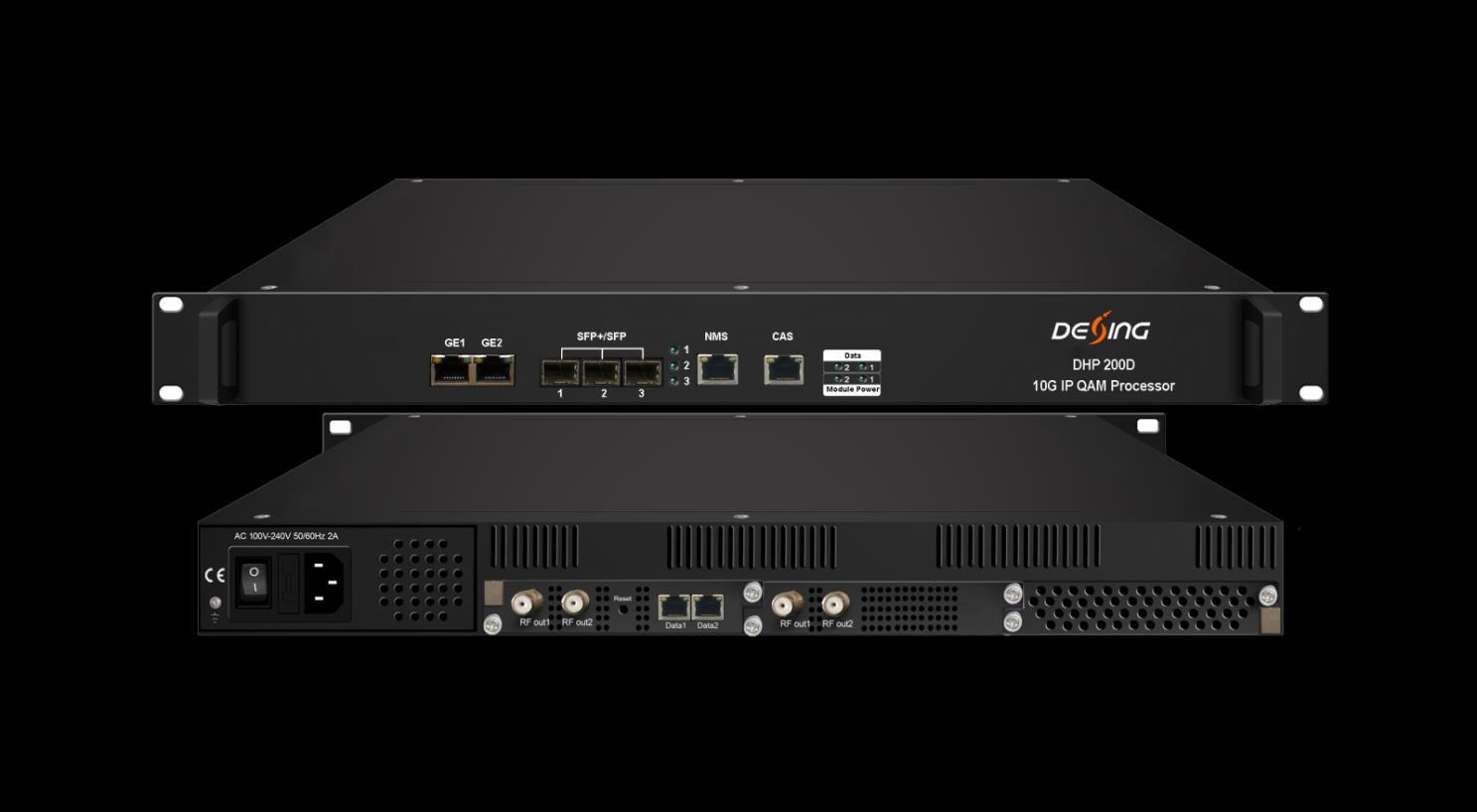

Procesador IP QAM DHP200D 10G
Descripción general del producto
El procesador IP QAM 10G DHP200D es un dispositivo todo en uno desarrollado por DEXIN que integra multiplexor, codificador y modulador en un solo cuerpo con una salida máxima de 112 canales DVB-C QAM. Con un conmutador 10G incorporado, puede procesar señales ópticas 10G para funcionar como un modulador QAM tradicional.
Este procesador está equipado con dos ranuras para tarjetas que permiten cargar tarjetas QAM de 32, 48 o 64 canales. Su alta densidad ayuda a los operadores a ahorrar costos al máximo.
Características principales
* Admite 3 puertos SFP+(10G)/SFP(1G) y 2 puertos GE de entrada y salida desde el panel frontal, o puertos RJ45 GE de entrada y salida desde tarjetas secundarias (32/48QAM)
* Diseño modular enchufable de alta densidad, chasis 1U con máximo 2 tarjetas QAM
* Admite multiplexor y codificador con cifrado simultáneo 6 CAS
* Salida máxima de 112 portadoras QAM no adyacentes
* Admite ajuste de PCR preciso/filtrado de CA, reasignación de PID y edición de PSI/SI
* Gestión de red basada en web

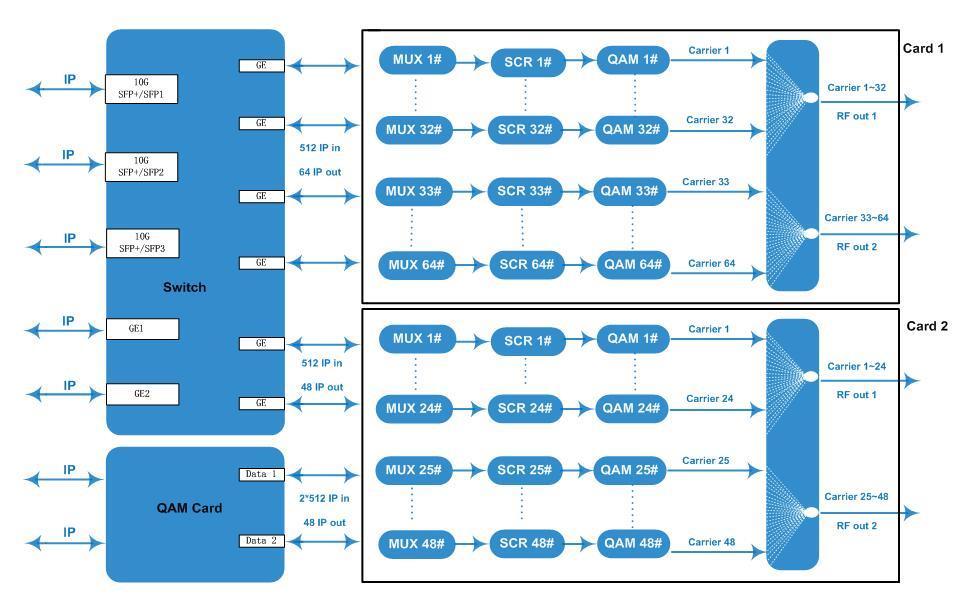

Diagrama del principio interno (ejemplo: una tarjeta de 64qam + una tarjeta de 48qam)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Ilustración de configuración del operador (ejemplo: tarjeta 64qam)
Presupuesto
Aporte
Entrada desde el panel frontal
Entrada de la tarjeta hija
Máximo 512 IP por tarjeta a través de los puertos SFP+/SFP 1-3 y 2 puertos GE
2*512 IP desde 2 puertos GE (puerto SFP opcional)32/48 QAM
Velocidad de transmisión Máximo 9600 Mbps para cada entrada SFP+/SFP de 10 G
Protocolo de transporte
TS sobre UDP/RTP, unidifusión y multidifusión, IGMP V2/V3
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Mux
Pelea
Modulación
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Reasignación de PID máximos
Funciones
256 por canal de salida
Reasignación de PID (opcional automática o manual)
Ajuste preciso de PCR
Generación automática de tabla PSI/SI
CA de cifrado simultáneo máximo 6
Estándar de Scramble
Conexión
ETR289, ETSI 101 197, ETSI 103 197
Conexión local/remota
Estándar de modulación EN300 429/ITU-T J.83A/B/C
J.83A
Constelación
J.83B/C
Canal QAM
Tasa de símbolos
Constelación
Constelación: 16/32/64/128/256QAM
Ancho de banda: 8M
Constelación: 64/256QAM
Ancho de banda: 6M
Salida de 32/48/64/96/112 portadoras no adyacentes, Ancho de banda de 384 Mbps para cada puerto RF
3600~7000 Ksps, incrementos de 1 ksps
5057 ksps (J.83B, 64 QAM); 5361 ksps (J.83B, 256 QAM)
16, 32, 64, 128, 256 QAM
Comisión Económica para Europa (CEE) RS (204, 188)
1 o 2 puertos de salida tipo F para tarjeta portadora 32/48/64, 75Ω.
Tarjeta QAM de 32 canales: todas las portadoras salen a través de un puerto RF
Interfaz (por tarjeta)
Salida RF
Rango de RF

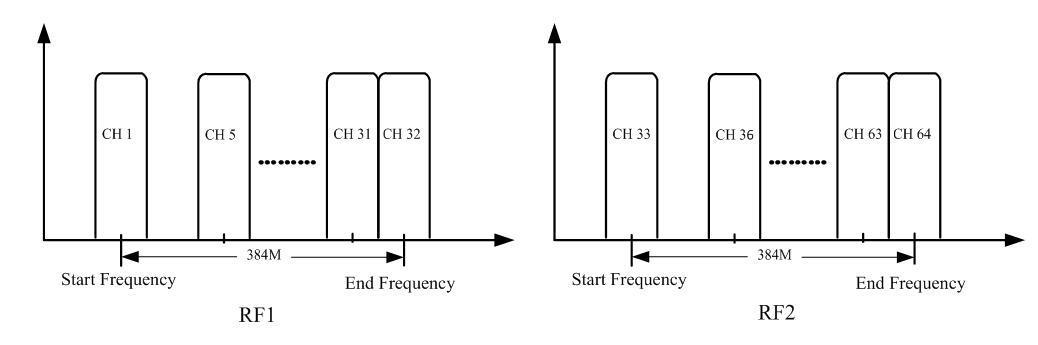

Tarjeta QAM de 32 canales/48 canales: Portadora 1~16/1~24 a través de RF1, 17~32/25~48 a través de RF2
Tarjeta QAM de 64 canales: Portadora 1~32 a través de RF1, 33~64 a través de RF2
50~960 MHz, incrementos de 1 kHz
Nivel de salida -20dBm~+10dBm(87~117dbµV), incrementos de 0,1dB
MER ≥ 40 dB
Salida TS Tarjeta QAM por hija
Salida IP 32/48/64 a través de UDP/RTP/RTSP, unidifusión/multidifusión, a través de puertos SFP+/SFP 1-3 o puertos GE RJ45
Sistema Gestión de red basada en web
Dimensión
General
Temperatura
420 mm × 440 mm × 44,5 mm (Ancho × Largo × Alto)
0~45℃(funcionamiento), -20~80℃(almacenamiento)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Fuente de alimentación CA 100 V ± 10 %, 50/60 Hz; o CA 220 V ± 10 %, 50/60 Hz
Consumo
Guía de pedidos
Opciones disponibles
Salida QAM de 32 canales
Salida QAM de 48 canales
Salida QAM de 64 canales
Salida QAM de 96 canales
Salida QAM de 112 canales
50 W (1 tarjeta QAM secundaria)/75 W (2 tarjetas QAM secundarias)
Combinaciones
Tarjeta de 32 qam * 1
Tarjeta de 48qam * 1
Tarjeta de 64 qam * 1
Tarjeta de 64 qam * 1 + tarjeta de 32 qam * 1
Tarjeta de 64 qam * 1 + tarjeta de 48 qam * 1
