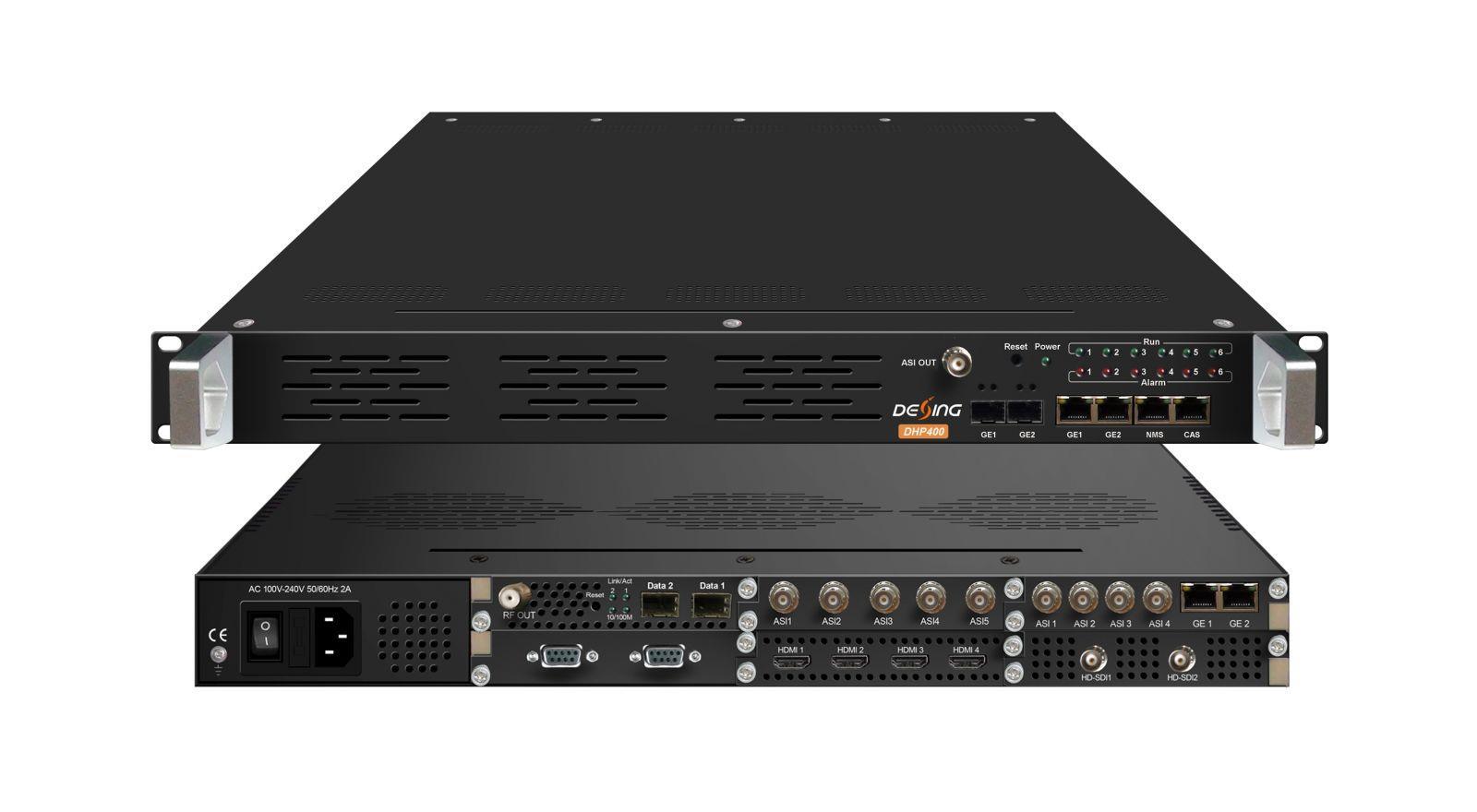

Procesador de cabecera DTV DHP400
productos
Descripción del producto
El procesador de cabecera DHP400 DTV es la nueva generación de equipos de procesamiento de cabecera inteligentes. Este gabinete de 1 U viene con 6 ranuras de módulo independientes. Cada módulo se puede configurar individualmente en función de las aplicaciones, incluidas la codificación, decodificación, transcodificación, multiplexación, descodificación y procesamiento de modulación y la combinación de todas estas funciones. Admite múltiples interfaces de entrada y salida y formatos de señal. Con su potente rendimiento y bajo costo, el DHP400 es especialmente adecuado para el sistema CATV de nueva generación.
Características principales
* Admite una combinación flexible de diferentes tipos de módulos.
* Admite hasta 6 módulos
* Admite 1 salida ASI (copia como MPTS2 a través del panel frontal GE2)
* Admite salida 2 GE, salida 512 SPTS (UDP, RTSP/RTP) desde GE1, Salida de 8 MPTS (UDP, RTP) desde GE2, Unicast/Multicast, interfaz RJ45/SFP
* Soporte de gestión web, actualizaciones vía web
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
* Fuente de alimentación redundante: conexión en caliente o no en caliente opcional
Especificaciones del módulo

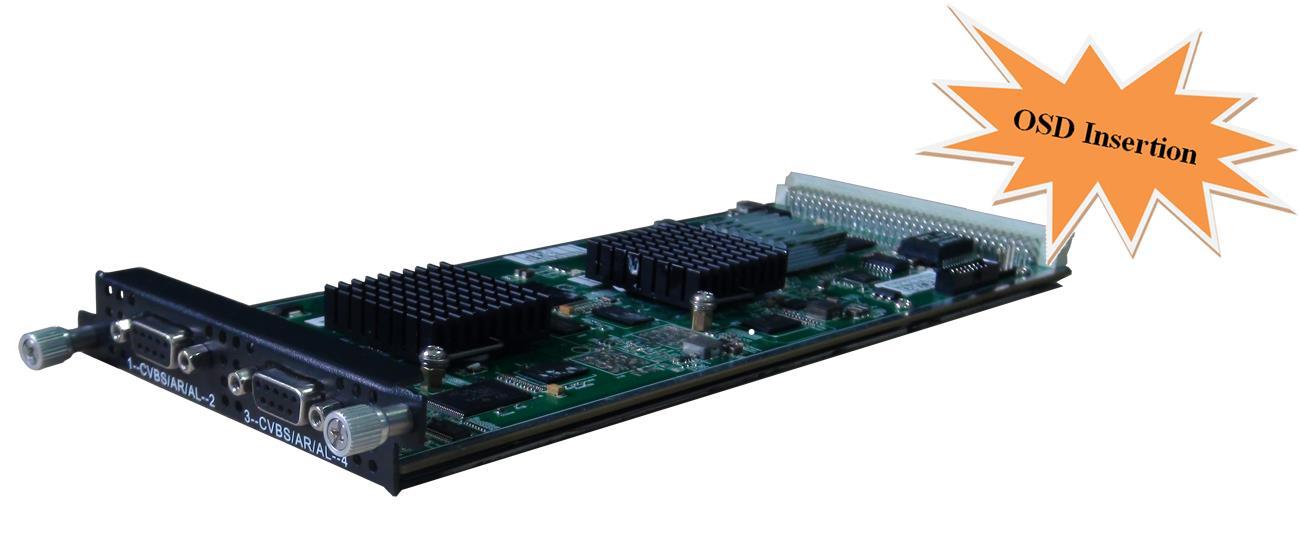

Módulo de codificación 4 CVBS/SDI (DX214B)
Especificaciones del módulo:
Entrada: 4 CVBS (DB9 a RCA) o 4 SDI (BNC)
Codificación de vídeo:
Formato de vídeo: MPEG-2, MPEG4 AVC/H.264
Formato de imagen: PAL, NTSC Señal SD (solo para entrada CVBS)
Resolución:
Entrada: 720*576 a 50i
Salida: 720*576/352*288/320*240/320*180/176*144/160*120/160*90 a 50 Hz
Entrada: 720*480 a 60i
Salida: 720*480/352*288/320*240/320*180/176*144/160*120/160*90 a 60 Hz
Control de velocidad: CBR/VBR
Estructura del Partido Republicano: IPPP, IBPBP, IBBPB, IBBBP
Velocidad de bits del vídeo: 0,5~5 Mbps
Codificación de audio:
Formato de audio: MPEG1 Audio Layer 2, LC-AAC, HE-AAC
Frecuencia de muestreo: 48 KHz
Bits por muestra: 32 bits
Velocidad de bits: 48-384 Kbps cada canal
Admite inserción de logotipo, subtítulos y códigos QR

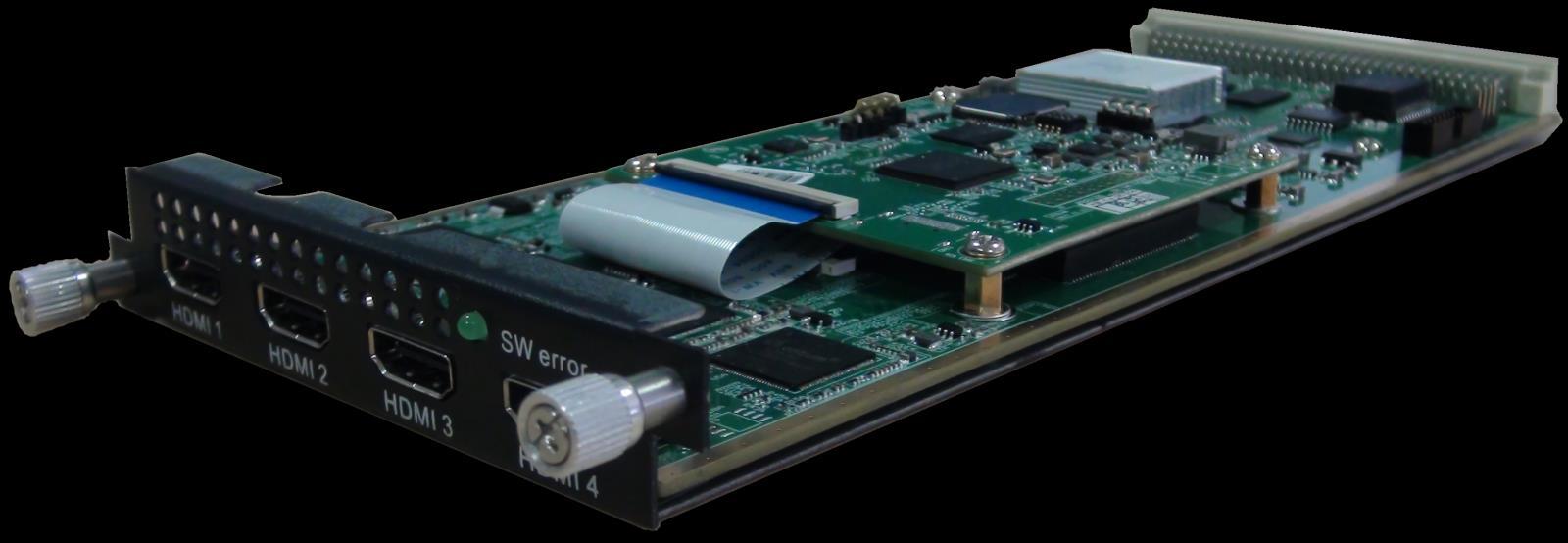

Módulo de codificación HDMI/SDI 4 (DX224V)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Especificaciones del módulo:
Entrada: 4 entradas SDI/HDMI (1.4), HDCP 1.4
Codificación de vídeo:
Formato de vídeo: HEVC/H.265 y MPEG 4 AVC/H.264
Resolución:
HDMI:
3840×2160_30P, 3840×2160_29,97P;
(Codificación de 2 canales por módulo para H.265 y codificación de 1 canal para H.264)
Formatos de vídeo: 1920x1080_60P, 1920x1080_59.94P, 1920x1080_50P; (Codificación de 4 canales por módulo para H.265 y codificación de 2 canales para H.264)
1280×720_60P, 1280×720_59.94P, 1280×720_50P
(Codificación de 4 canales por módulo para H.264 y H.265)
IDE:
Formatos de vídeo: 1920x1080_60P, 1920x1080_59.94P, 1920x1080_50P;
(Codificación de 4 canales por módulo para H.265 y codificación de 2 canales para H.264)
1280×720_60P, 1280×720_59.94P, 1280×720_50P
(Codificación de 4 canales por módulo para H.264 y H.265)
Entrada: 1920×1080_60i, 1920×1080_59.94i, 1920×1080_50i
Salida: 1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P
(Codificación de 4 canales por módulo para H.265 y codificación de 2 canales para H.264)
Croma: 4:2:0 Velocidad de bits: 0,5 Mbps ~ 20 Mbps (cada canal)
Control de velocidad: CBR/VBR Estructura GOP: IBBP, IPPP
Codificación de audio:
Formato de audio: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Frecuencia de muestreo: 48 KHz
Tasa de bits (cada canal):
48 Kbps ~ 384 Kbps (MPEG-1 capa 2 y LC-AAC)
24 kbps ~ 128 kbps (HE-AAC)
18 kbps ~ 56 kbps (HE-AAC V2)
Ganancia de audio: 0~255

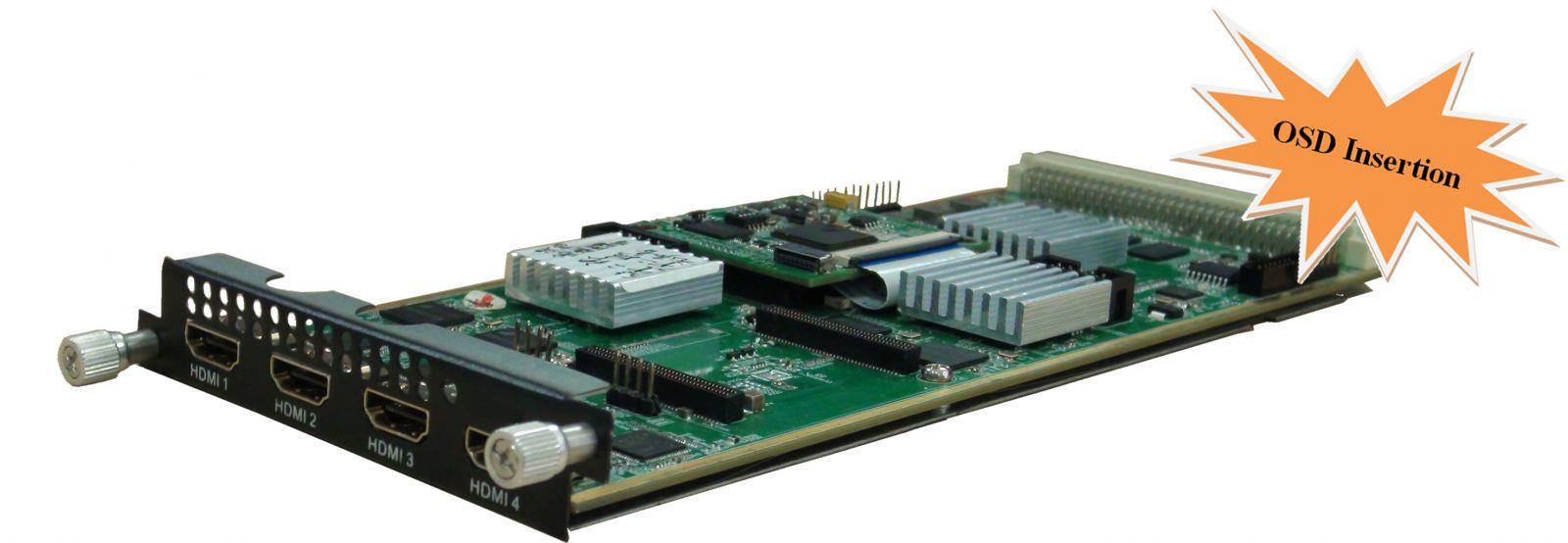

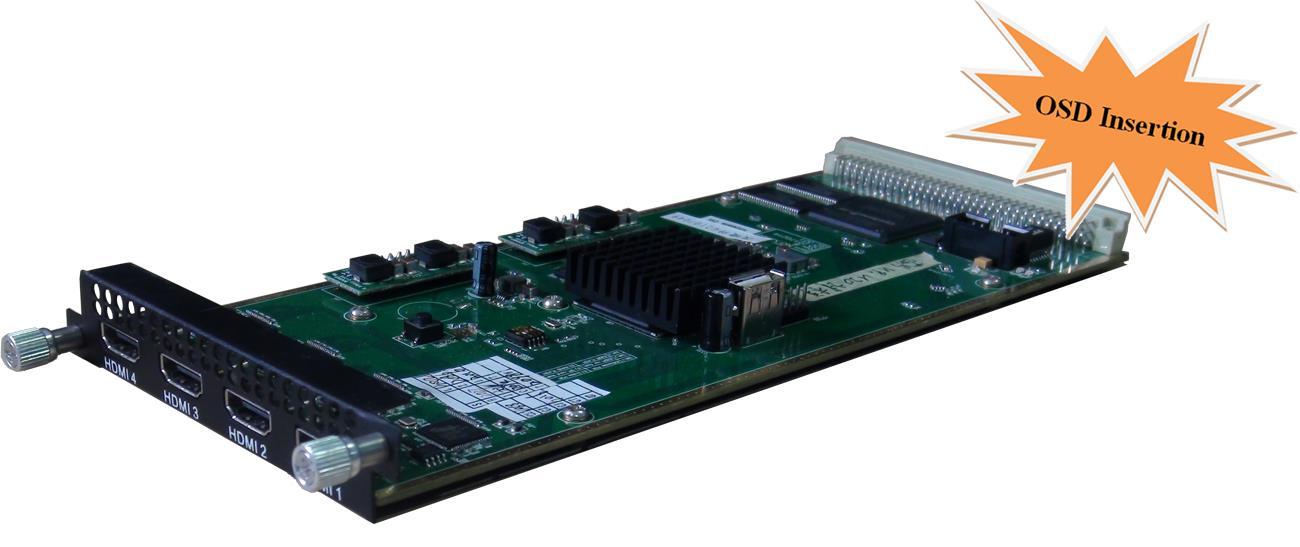

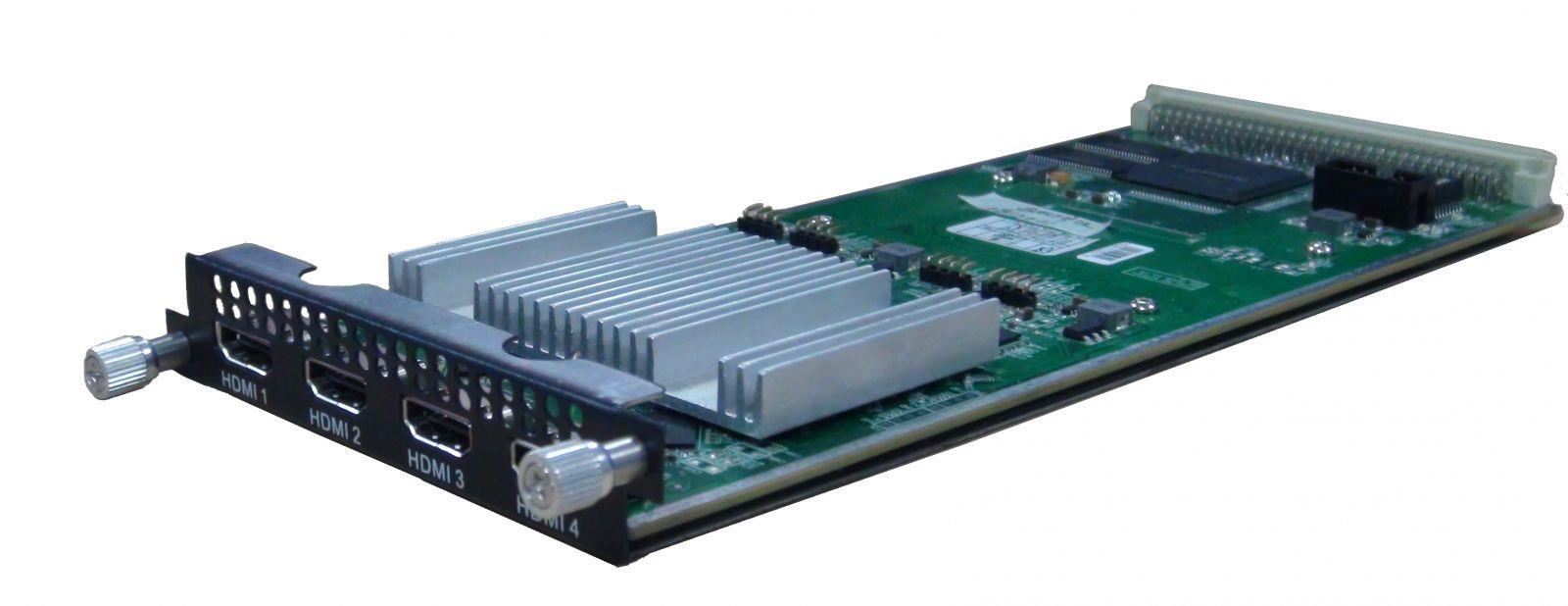

Módulo de codificación HDMI 4 (DX224H/HV)
Especificaciones del módulo:
Entrada: 4 entradas HDMI (1.4), HDCP 1.4
Codificación de vídeo:
Formato de vídeo: HEVC/H.265 y MPEG 4 AVC/H.264 DX224H
HEVC/H.265 DX224HV
Resolución:
Formatos de vídeo: 1920x1080_60P, 1920x1080_59.94P, 1920x1080_50P; 1280×720_60P, 1280×720_59.94P, 1280×720_50P
Entrada: 1920×1080_60i, 1920×1080_59.94i, 1920×1080_50i
Salida: 1920×1080_60P, 1920×1080_59.94P, 1920×1080_50P
Croma: 4:2:0 Velocidad de bits (cada canal): 0,5 Mbps ~ 20 Mbps (H.265)
4 Mbps ~ 20 Mbps (H.264)
Control de velocidad: CBR/VBR Estructura GOP: IBBP, IPPP
Codificación de audio:
Formato de audio: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Frecuencia de muestreo: 48 KHz
Tasa de bits (cada canal):
48 Kbps ~ 384 Kbps (MPEG-1 capa 2 y LC-AAC)
24 kbps ~ 128 kbps (HE-AAC)
18 kbps ~ 56 kbps (HE-AAC V2)
Ganancia de audio: 0~255
Admite inserción de logotipo y código QR (opcional según pedido)

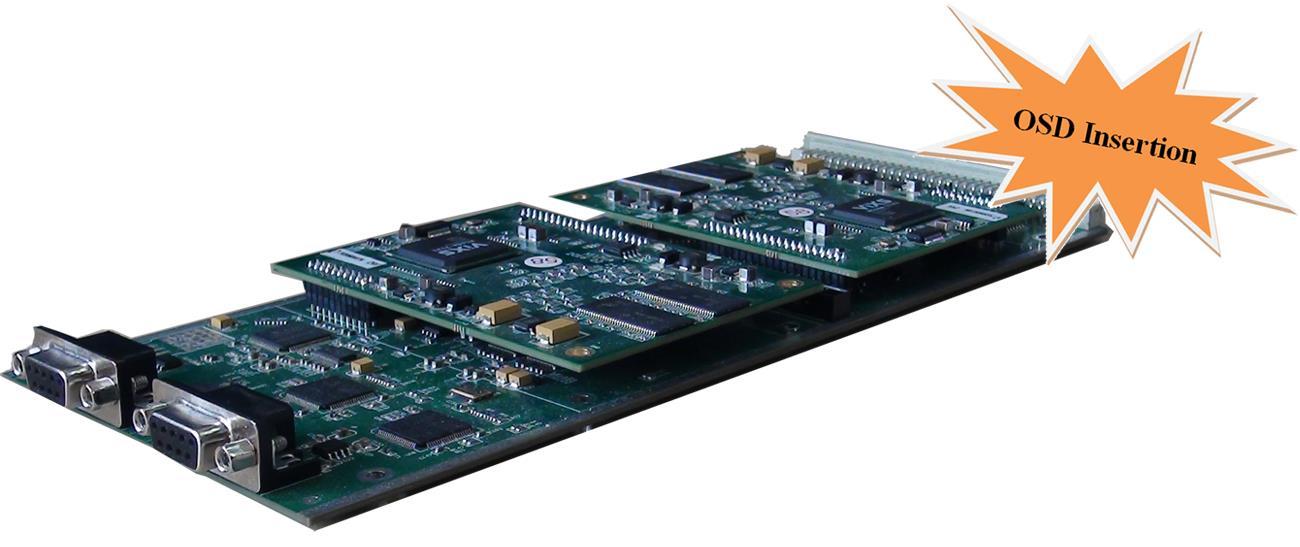

Módulo de codificación CVBS 4 (DX214/214A)
Especificaciones del módulo:
Entrada: 4 video CVBS, 4 audio estéreo (DB9 a RCA)
Codificación de vídeo:
Formato de vídeo: MPEG-2 (4:2:0)
Formato de imagen: PAL, NTSC Señal SD
Resolución de entrada: 720×480_60i, 544×480_60i, 352×480_60i, 352×240_60i, 320×240_60i, 176×240_60i, 176×120_60i, 720×576_50i, 704×576_50i, 640×576_50i, 352×288_50i, 320×288_50i, 176×288_50i, 176×144_50i
Estructura del Partido Republicano: IP, IBP, IBBP, IBBBP
Velocidad de bits de vídeo: 0,5 Mbps ~ 8 Mbps por canal
Admite subtítulos (CC)
Codificación de audio:
Formato de audio: MPEG-1 Layer 2, DD AC3 (2.0)
Frecuencia de muestreo: 48 KHz
Resolución: 24 bits
Tasa de bits de audio: 128/192/256/320/384 kbps cada canal
Admite inserción de logotipo, subtítulos y código QR (solo para DX214A)
(Idiomas admitidos: chino, inglés, árabe; para más idiomas, consúltenos...)

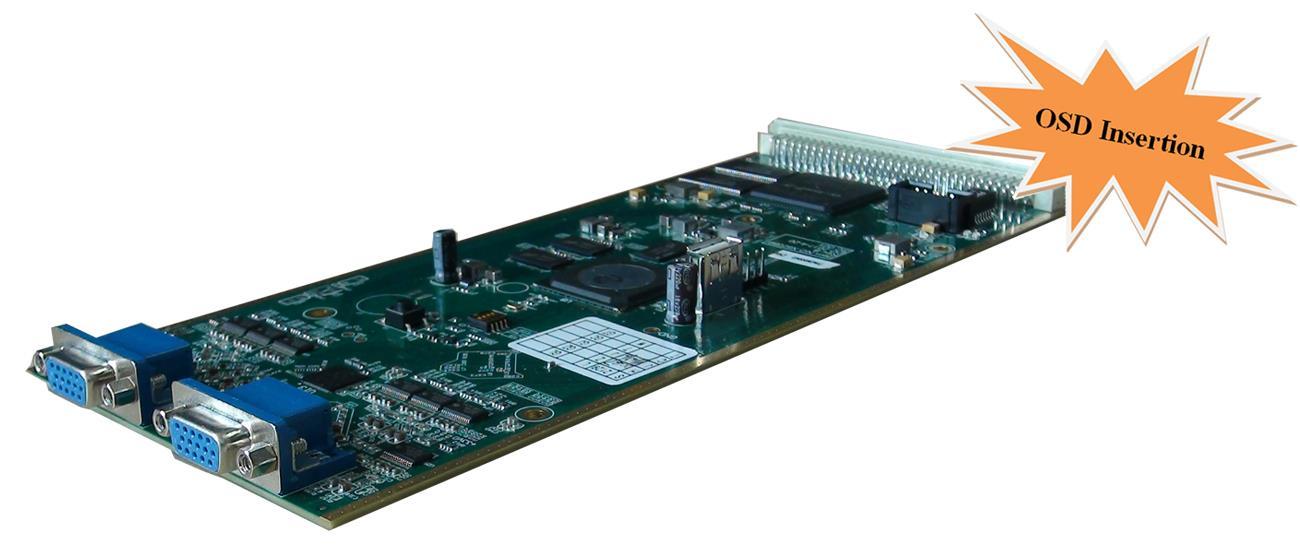

Módulo de codificación CVBS 8 (DX218S)
Especificaciones del módulo:
Entrada: 8 video CVBS, 8 audio estéreo (DB15 a RCA)
Codificación de vídeo:
Formato de vídeo: MPEG4 AVC/H.264
Formato de imagen: PAL, NTSC Señal SD
Resolución: 720×576i, 720×480i
Control de velocidad: CBR/VBR
Estructura del Partido Republicano: IPP
Velocidad de bits de vídeo: 1~7 Mbps por canal
Codificación de audio:
Formato de audio: MPEG-1 capa 2
Frecuencia de muestreo: 48 KHz
Resolución: 24 bits
Velocidad de bits: 64/128/192/224/256/320/384 Kbps cada canal
Admite inserción de logotipo, subtítulos y códigos QR
(Idiomas admitidos: chino, inglés, árabe; para más idiomas, consúltenos...)

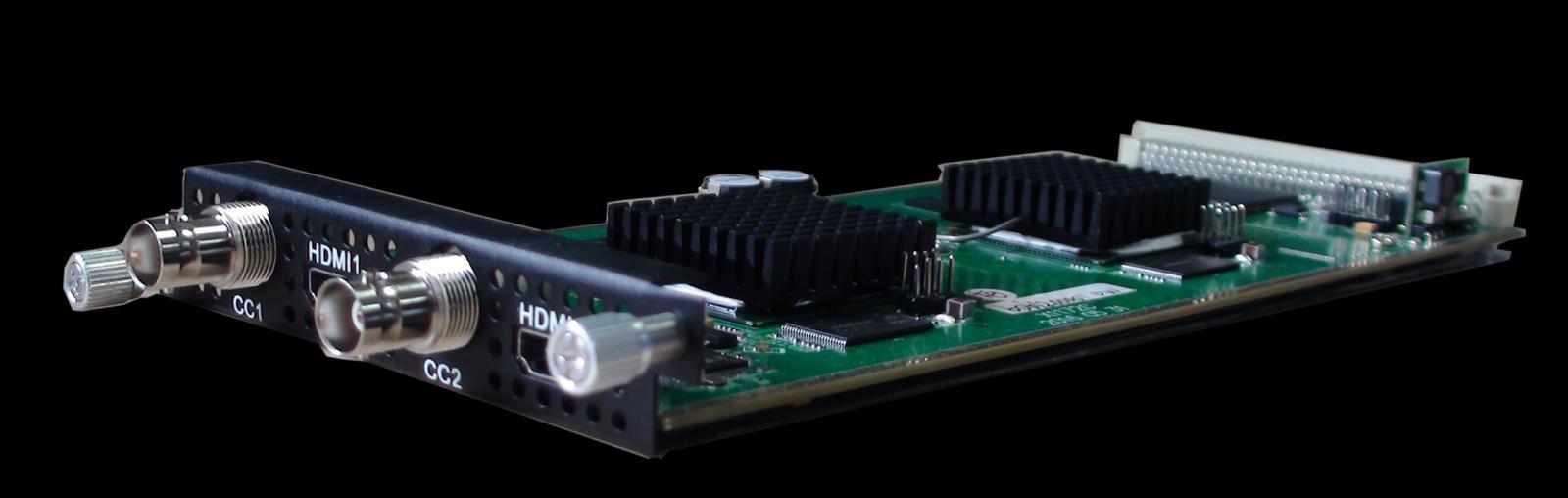

2 Módulos de codificación y transcodificación HDMI (DX202A)
Especificaciones del módulo:
Entrada: 2*HDMI, 2*BNC para entrada CC (subtítulos) y conector de transmisión
Contacto: Tomleequan Correo electrónico:
Codificación de vídeo:
Formato de vídeo: MPEG2 y MPEG4 AVC/H.264
Resolución de entrada:
1920*1080_60P, 1920*1080_50P, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Modo de control de velocidad: CBR/VBR
Relación de aspecto: 16:9, 4:3
Velocidad de bits de vídeo: 0,8~19 Mbps para codificación MPEG-2/H.264
Admite subtítulos (CC)
Codificación de audio:
Formato de audio: MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC,
Codificación Dolby Digital AC3 (2.0) (opcional); transferencia directa AC3 (2.0/5.1)
Frecuencia de muestreo: 48 KHz
Tasa de bits de audio: 64 Kbps-320 kbps cada canal
Transcodificación de vídeo :
Formatos de archivo de vídeo: MPEG2/H.264/VCD/VCD/AAC ...
Formatos de vídeo: H.264, MPEG2, H.264-SD.
4 *MPEG2 SD → 4 *MPEG2/H.264 SD; 4*H.264 SD → 4 *MPEG2/H.264 SD
Transcodificación de audio :
MPEG-1 Capa 2, AC3 (opcional) y AAC de cualquier tipo

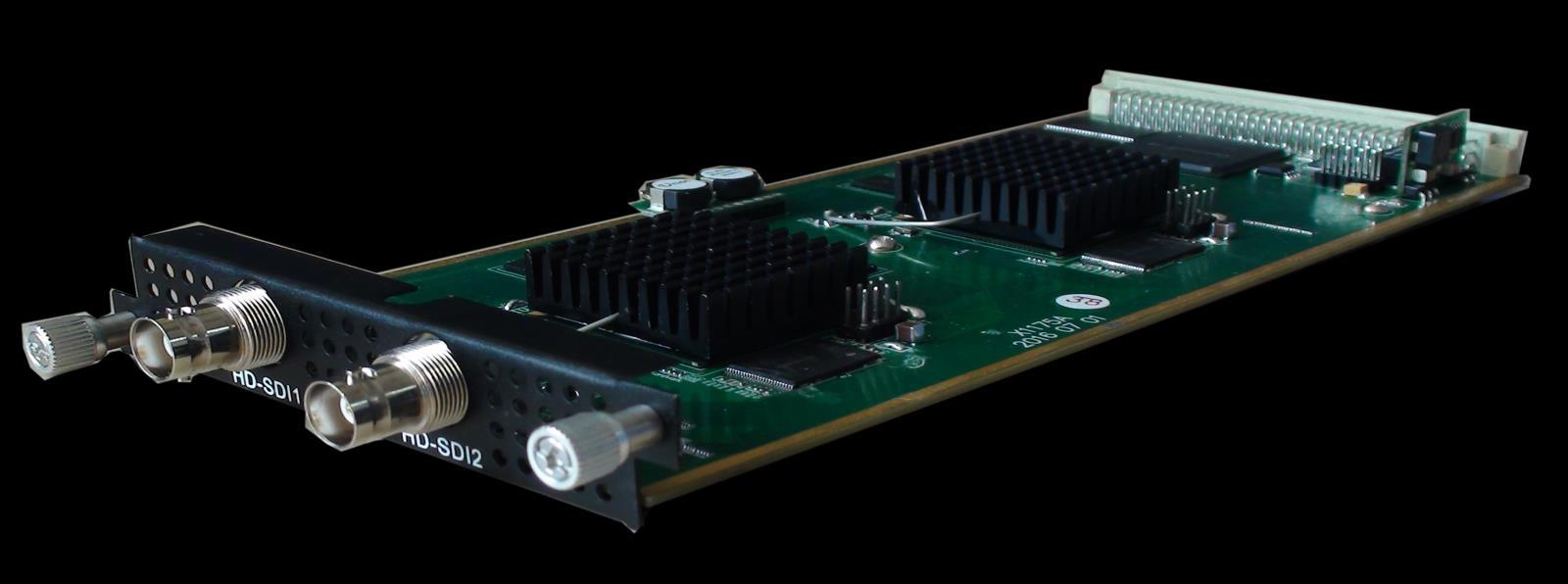

2 Módulos de codificación/transcodificación HD-SDI (DX202A-D)
Especificaciones del módulo:
Entrada: 2*HD-SDI y conector de transmisión
Codificación de vídeo:
Formato de vídeo: MPEG2 y MPEG4 AVC/H.264
Resolución de entrada: 1920*1080_60P, 1920*1080_50P, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Modo de control de velocidad: CBR/VBR
Relación de aspecto: 16:9, 4:3
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Tasa de bits de video: 0,8~19 Mbps para codificación MPEG-2 / H.264; Admite subtítulos (CC)
Codificación de audio:
Formato de audio:
MPEG1 Capa II, MPEG2-AAC, MPEG4-AAC,
Codificación Dolby Digital AC3 (2.0) (opcional), transferencia AC3 (2.0/5.1)
Frecuencia de muestreo: 48 KHz
Tasa de bits de audio: 64 Kbps-320 kbps cada canal
Transcodificación de vídeo :
Formatos de vídeo: MPEG2/H.264/VCR ...
Formatos de vídeo: H.264, MPEG2, H.264-SD.
4 *MPEG2 SD → 4 *MPEG2/H.264 SD; 4*H.264 SD → 4 *MPEG2/H.264 SD
Transcodificación de audio :
MPEG-1 Capa 2, AC3 (opcional) y AAC de cualquier tipo
Módulo de codificación HDMI 4 (DX224HS) No hay existencias disponibles actualmente. Póngase en contacto con el vendedor para obtener más información.
Especificaciones del módulo:
Entrada: 4*entrada HDMI (1.4), HDCP 1.4
Codificación de vídeo:
Formato de vídeo: HEVC/H.265, MPEG4 AVC/H.264
Resolución de entrada Resolución de salida disponible
1920x1080P a 60/59,94 1920 x 1080/1280 x 720/720 x 576/720 x 480P a 60/50/30/25/24
1920x1080I@60/59,94 1920x1080/1280x720/720*576/720*480P a 30/25/24
1920x1080P a 50 1920x1080/1280x720/720*576/720*480P a 50/30/25/24
1920x1080I@50 1920x1080/1280x720/720*576/720*480P a 25/24
1280x720P a 60/59,94
1280x720/720*576/720*480P a 60/50/30/25/24
1280x720P a 50 1280x720/720*576/720*480P a 50/30/25/24
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
720*576I@50
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
720*576/720*480P a 25/24
720*480I@60 720*480P a 30/25/24
Croma: 4:2:0
Estructura del Partido Republicano: IP, IBBP, IBBBP
Velocidad de bits de video: 1 Mbps ~ 15 Mbps por canal
Control de velocidad: CBR/VBR
Codificación de audio:
Formato de audio: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Frecuencia de muestreo: 48 KHz
Resolución: 24 bits
Tasa de bits de audio (por canal):
48 Kbps ~ 384 Kbps (MPEG-1 capa 2 y LC-AAC)
24 kbps ~ 128 kbps (HE-AAC)
18 kbps ~ 56 kbps (HE-AAC V2)
Otros: Soporte de logotipo, subtítulos, inserción de código QR
Módulo de descodificación de 2 sintonizadores (DX902A)
Especificaciones del módulo:
Entrada de transmisión: 2 entradas de sintonizador, tipo F
DVB-CI: 2 ranuras de interfaz común independientes
Estándar: DVB-S/S2/ S2X
Sección del sintonizador:
Frecuencia de entrada DVB-S: 950-2150 MHz
Velocidad de símbolo: QPSK 0,5~45 Msps
Demodulación FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Frecuencia de entrada DVB-S2: 950-2150 MHz
Velocidad de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 32APSK 0,5~40 Msps
Desmodulación FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9
Frecuencia de entrada DVB-S2X : 950-2150 MHz
Velocidad de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
Desmodulación FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5 litros, 28/45, 23/36, 2/3 litros, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 15/11, 7/9
Intensidad de la señal: -65~-25dBm
Admite la función Diseqc
Multiplexación:
Reasignación máxima de PID: 256 PID de salida
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla
PSI/SI
Descifrando:
CAM/CI Cantidad: 2
Modo BISS: Modo 1, Modo E; hasta 120 Mbps (opcional según sea necesario)

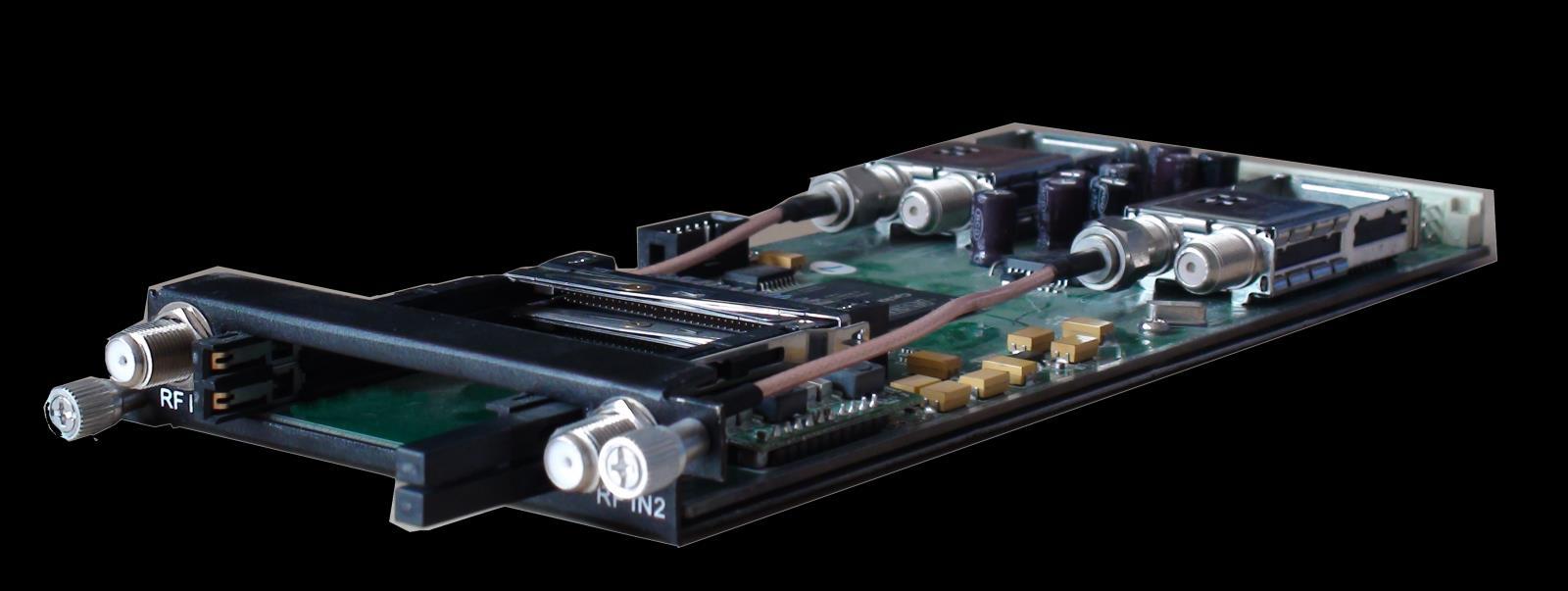

Módulo de descodificación de 2 sintonizadores (DX912)
Especificaciones del módulo:
Entrada de transmisión: 2 entradas de sintonizador, tipo F
DVB-CI: 2 ranuras de interfaz común independientes
Estándar: DVB-C (J.83 A/C)/J.83B/DVB-T/ISDB-T conmutable
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Estándar: DVB-C (J.83 A/C); J.83B
Frecuencia de entrada: 60 MHz ~ 890 MHz
Velocidad de símbolo: 1000~9000 Ksps
Constelación: 16/32/64/128/256 QAM; 64/256 QAM para J.83B
Estándar: DVB-T
Frecuencia de entrada: 60 MHz ~ 890 MHz
Ancho de banda: 5/6/7/8M de ancho de banda Índice PLP: 0~255 (opcional)
Estándar: ISDB-T
Frecuencia de entrada: 60-890 MHz
Intensidad de la señal: -65~-25dBm
Multiplexación:
Reasignación máxima de PID: 256 PID de salida
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla
PSI/SI
Descifrando:
CAM/CI Cantidad: 2
Modo BISS: Modo 1, Modo E; hasta 120 Mbps (opcional según sea necesario)

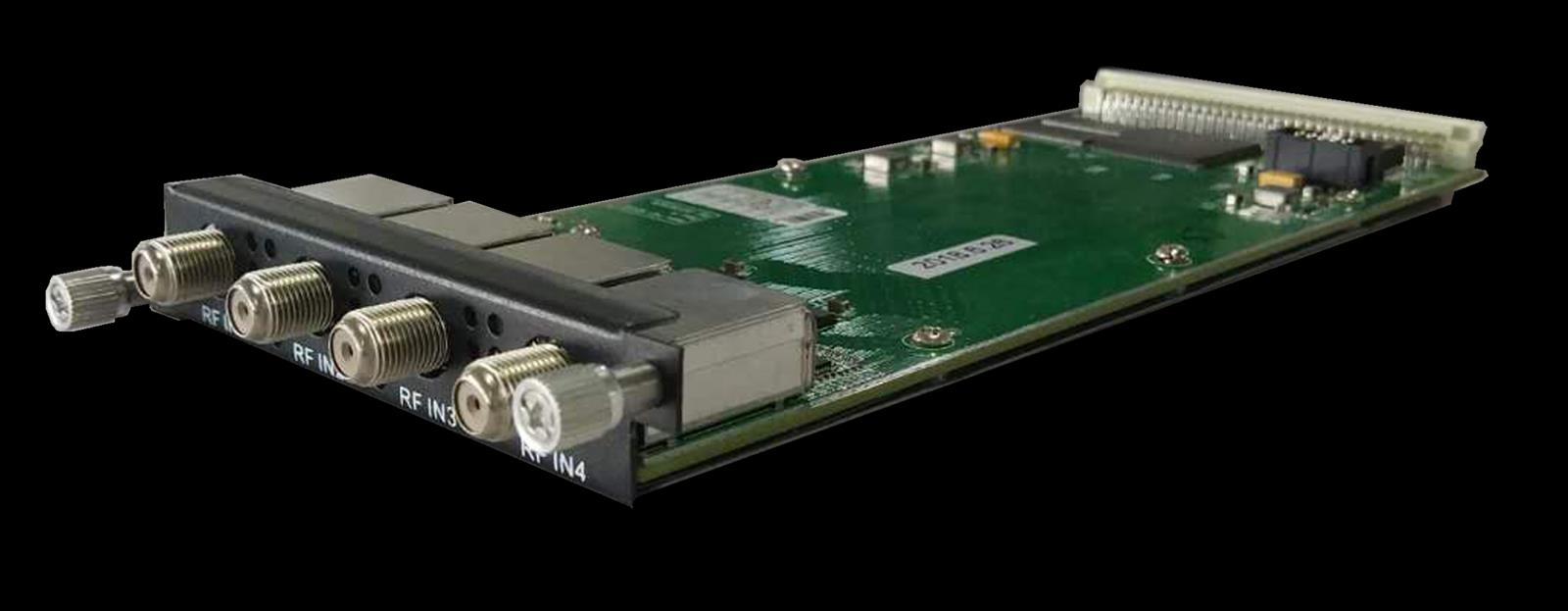

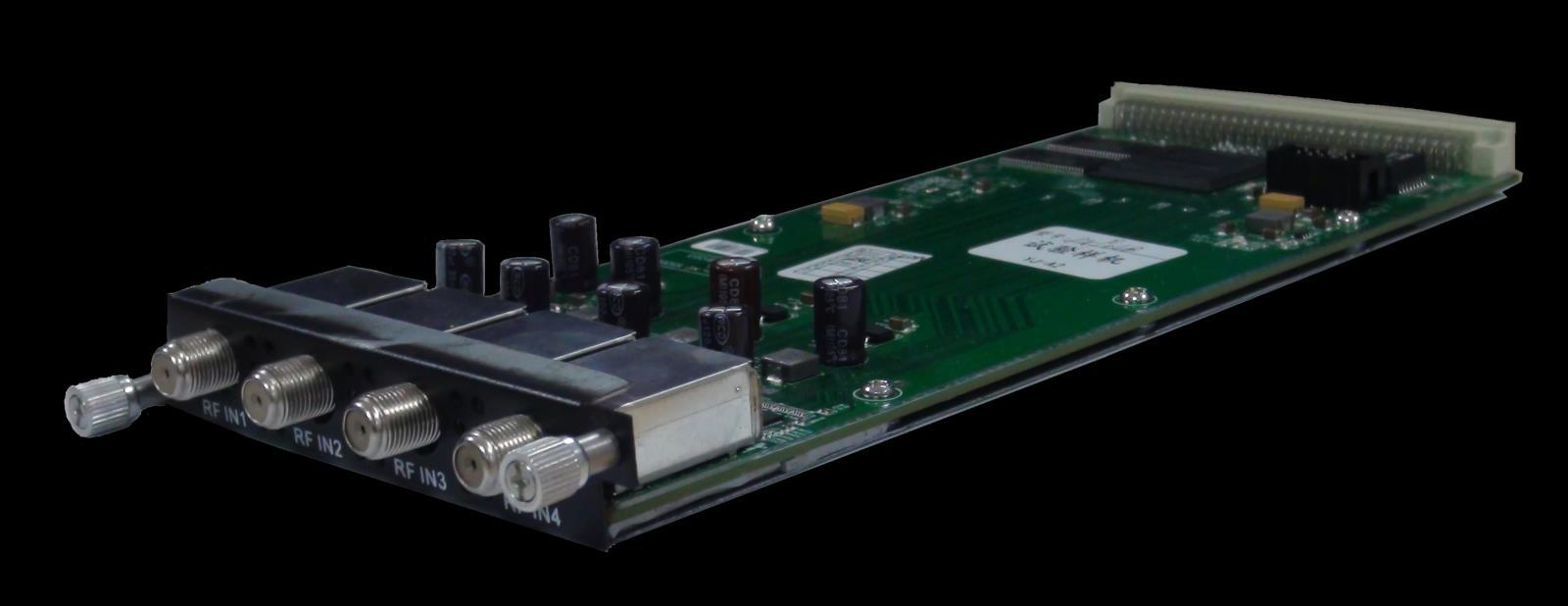

Módulo sintonizador FTA 4 (DX904B)
Especificaciones del módulo:
Entrada de transmisión: 4 entradas de sintonizador, tipo F
Salida de transmisión: 1 MPTS a través de UDP, unidifusión/multidifusión
Estándar: DVB-S/S2/ S2X
Sección del sintonizador
Frecuencia de entrada DVB-S: 950-2150 MHz
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Velocidad de símbolo: QPSK 0,5~45 Msps
Demodulación FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Frecuencia de entrada DVB-S2: 950-2150 MHz
Velocidad de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 32APSK 0,5~40 Msps
Desmodulación FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9
Frecuencia de entrada DVB-S2X : 950-2150 MHz
Velocidad de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
Desmodulación FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5 litros, 28/45, 23/36, 2/3 litros, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 15/11, 7/9
Intensidad de la señal: -65 ~ -25dBm
Admite la función Diseqc
Multiplexación:
Número máximo de PID de gestión: 256
Función: reasignación de PID (automática/manual), ajuste preciso de PCR, transferencia de PID
Módulo sintonizador FTA 4 (DX924)
Especificaciones del módulo:
Entrada de transmisión: 4 entradas de sintonizador, tipo F
Estándar: DX924: DVB-C (J.83 A/C)/J.83B/DVB-T/ISDB-T conmutable
Estándar: DVB-C (J.83 A/C); J.83B
Frecuencia de entrada: 60 MHz ~ 890 MHz
Velocidad de símbolo: 1000~9000 Ksps
Constelación: 16/32/64/128/256 QAM; 64/256 QAM para J.83B
Estándar: DVB-T
Frecuencia de entrada: 60 MHz ~ 890 MHz
Ancho de banda: 5/6/7/8M de ancho de banda
Índice PLP: 0~255 (opcional)
Estándar: ISDB-T
Frecuencia de entrada: 60-890 MHz
Multiplexación:
Número máximo de PID de gestión: 256
Función: reasignación de PID (automática/manual), ajuste preciso de PCR, transferencia de PID

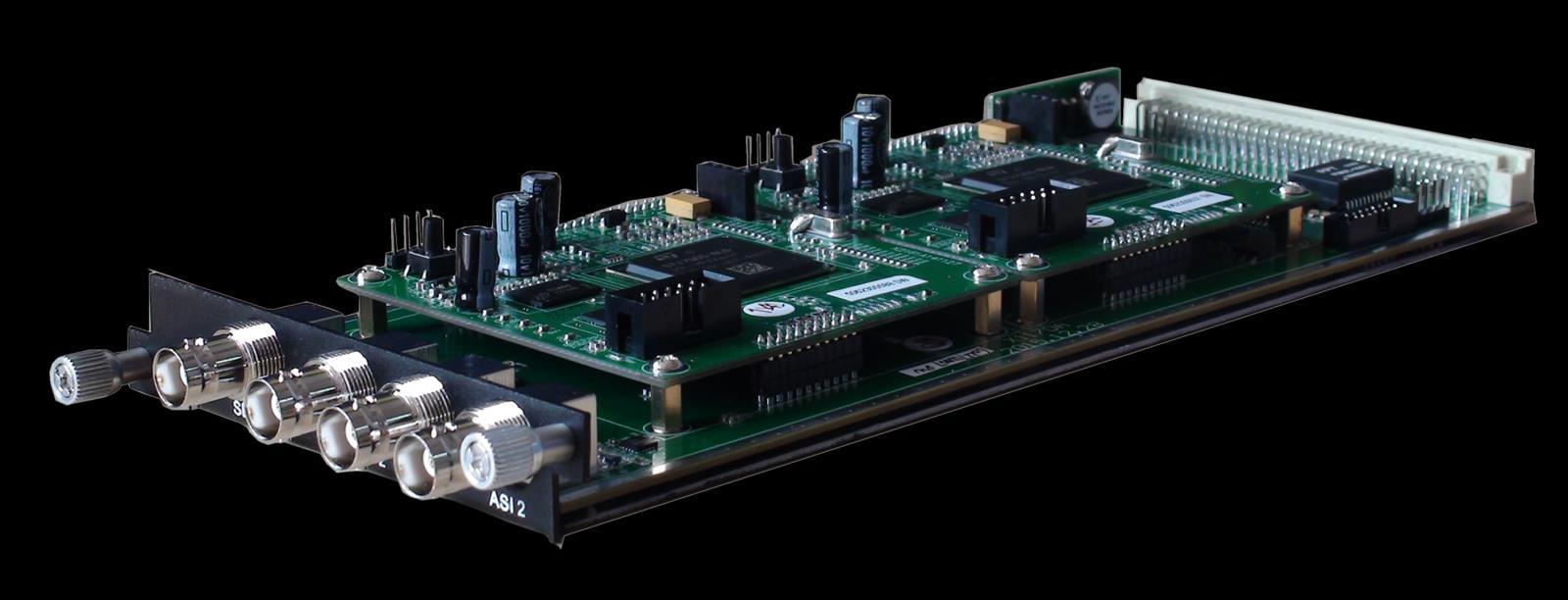

Módulo de multiplexación ASI/IP 4 (DX504)
Especificaciones del módulo:
Entradas/salidas ASI: 4 ASI bidireccionales, BNC 75Ω
Entradas/salidas IP: 2 puertos Ethernet (100/1000M)
Entrada del conector de flujo
Remultiplexación: reasignación de PID, corrección de PCR, generación automática de tabla PSI/SI
Entrada de transmisión: máximo 4 entradas ASI, entrada IP 256×2
Salida de transmisión: máximo 4 salidas ASI, 4 salidas IP
Módulo de multiplexación EAS de 4/8 canales (DX504E/DX508E)
Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Especificaciones del módulo DX504E/DX508E:
Entrada ASI: entrada ASI1 (SPTS), BNC 75Ω
Entrada de IP: 256 entradas de IP a través de 1 GE1 (100/1000M)
Origen EAS: ASI1 o IP (la IP n.° 256) (ASI e IP deben ser SPTS, ambos no pueden multiplexarse, tasa de bits de origen ≤ 10 Mbps)
Remultiplexación: reasignación de PID, corrección de PCR (solo para IP), generación automática de tabla PSI/SI
Salida de transmisión: 4 salidas IP a través de GE1, máximo 16 programas por canal - DX504E
Salida de transmisión: 8 salidas IP a través de GE1, máximo 8 programas por canal - DX508E

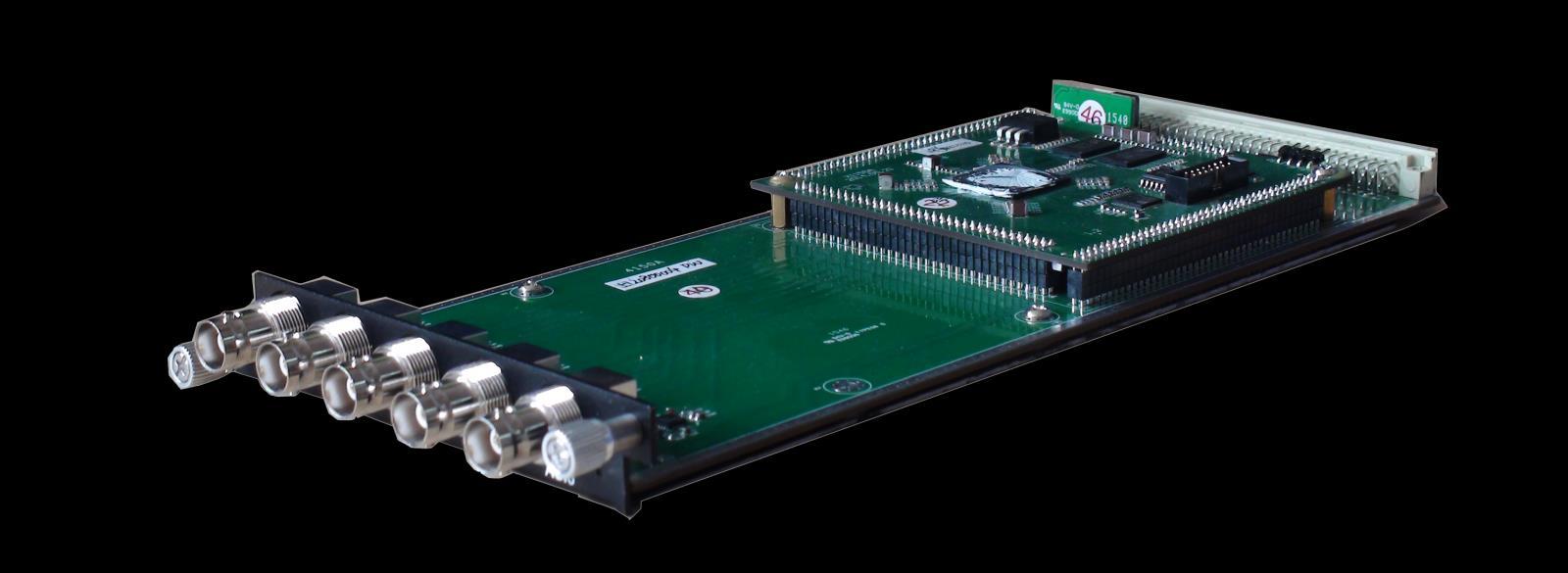

Módulo de multiplexación ASI 5 (DX505)
Especificaciones del módulo:
Entradas/salidas ASI: 5 ASI bidireccionales, BNC 75Ω
Entrada del conector de flujo
Transmisión en: máximo 5 entradas ASI
Remultiplexación: reasignación de PID, corrección de PCR, generación automática de tabla PSI/SI
Salida de transmisión: máximo 5 salidas ASI
Contacto:

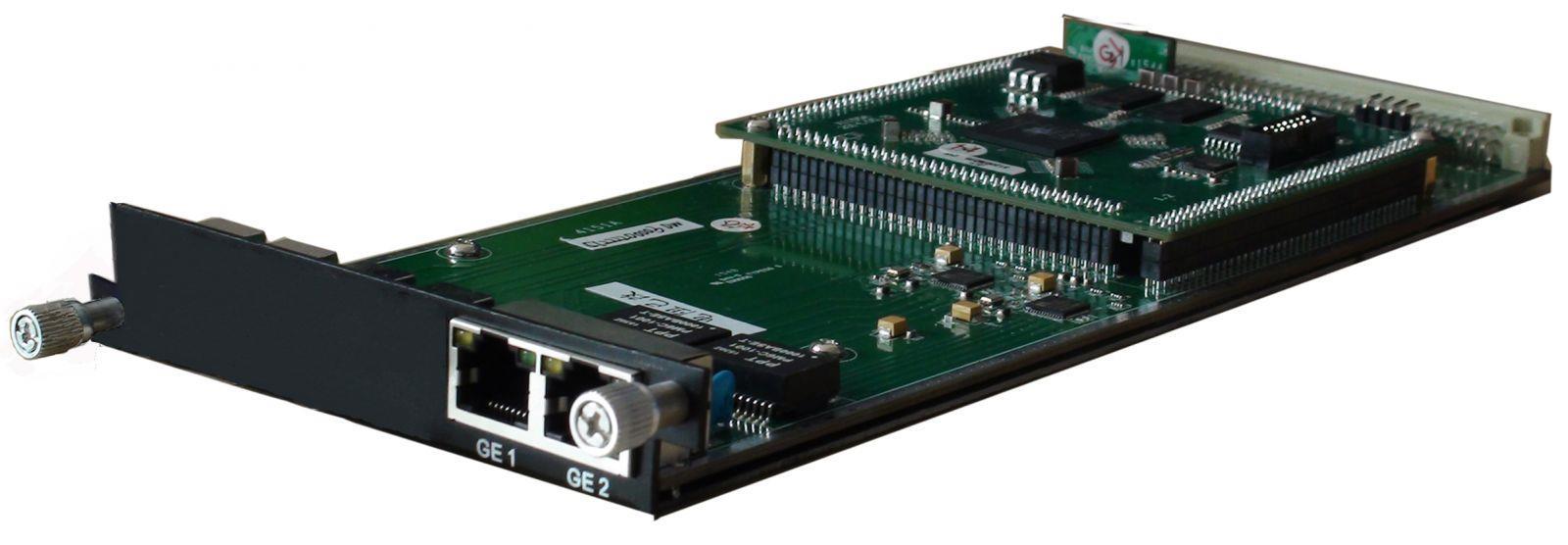

Módulo de multiplexación IP (DX506)
Especificaciones del módulo:
Entrada IP: 512 SPTS o MPTS a través de UDP, RTP, unidifusión y multidifusión a través del puerto Ethernet GE1 (100/1000M)
Remultiplexación: reasignación de PID, corrección de PCR, generación automática de tabla PSI/SI
Salida de transmisión: salida 512 SPTS a través de UDP, RTP, unidifusión y multidifusión a través del puerto Ethernet GE2 (100/1000 M)

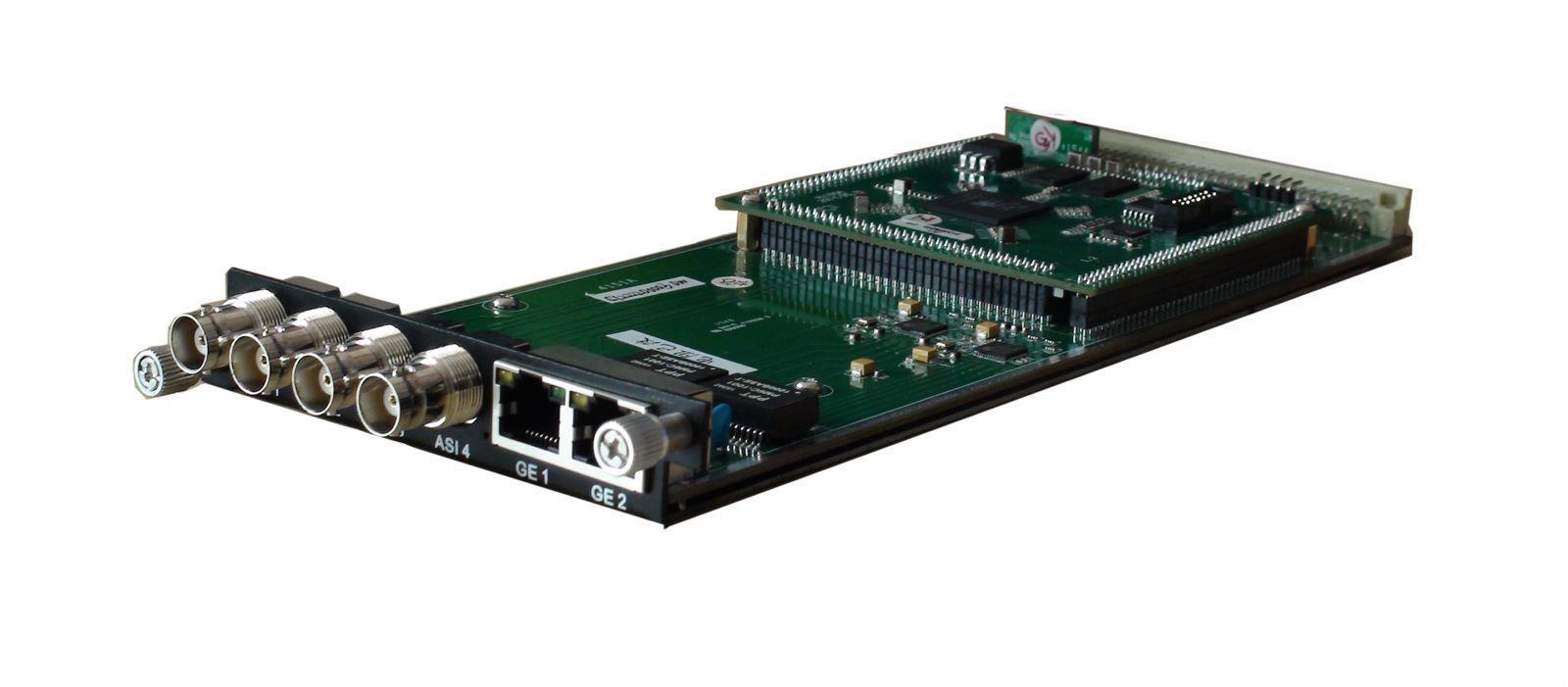

codificador ASI/IP Mux (DX514)
Especificaciones del módulo:
Entradas/salidas ASI: 4 ASI bidireccionales, BNC 75Ω
Entradas/salidas IP: 2 puertos Ethernet (100/1000M)
Entrada del conector de flujo
Remultiplexación: reasignación de PID, corrección de PCR, generación automática de tabla PSI/SI
Entrada de transmisión: máximo 4 entradas ASI, entrada IP a través de UDP/RTP/ Salida de transmisión: máximo 4 salidas ASI, 4 salidas IP (MPTS) a través de UDP/RTP/RTSP
Pelea:
Máximo CA de cifrado simultáneo: 4
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico:
Estándar: ETR289, ETSI 101 197, ETSI 103 197
Conexión: Conexión local/remota
Módulo de conmutación ASI TS (DX515)
Especificaciones del módulo:
Entrada: 3 ASI
Salida: 2 salidas de espejo ASI
Paquete TS: 188/204
Modo de cambio: manual/automático
Soporte para monitorear el estado del programa (tasa de bits, conteo continuo, estado de sincronización)
Admite cambio de modo de canal y modo de programa
Admite volver a la transmisión principal de forma manual o automática una vez que la transmisión principal se recupera
Módulo modulador QAM 16/32 (DX316/DX332)
Especificaciones del módulo:
Entrada de datos: entrada IP 512×2 a través de UDP/RTP, 2 puertos GE (RJ45/SFP), conector de transmisión
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico:
Salida de datos: salida de 16 o 32 IP a través de UDP/RTP/RTSP, unidifusión/multidifusión, 2 puertos GE (RJ45/SFP)
Velocidad de transmisión: máx. 840 Mbps/puerto GE
Salida RF (tipo F): 16/32 canales de multiplexación, codificación y modulación.
Multiplexación:
Reasignación máxima de PID: 180 PID de salida por canal para DX316, 256 PID de salida por canal para DX332
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla
PSI/SI
Pelea:
Máximo CA de cifrado simultáneo: 4
Estándar: ETR289, ETSI 101 197, ETSI 103 197
Conexión: Conexión local/remota
Modulación:
Norma: EN300 429/ITU-T J.83A/B (DVB-C)
MER: ≥40dB
Frecuencia de RF: 50~960 MHz, paso de 1 KHz
Nivel de salida de RF: -20~+10dBm (87~117 dBµV), paso de 0,1dB para todas las portadoras
Velocidad de símbolo: 5,0 Msps ~ 7,0 Msps, incrementos de 1 ksps
Constelación: 16/32/64/128/256QAM
Salida DX316: 16 salidas de portadora no adyacentes dentro de un ancho de banda de 192 M
Salida DX332: 32 salidas de portadora no adyacentes dentro de un ancho de banda de 384 M
Módulo modulador 48 QAM (DX348D)
Especificaciones del módulo:
Entrada de datos: entrada de 1024 IP a través de UDP/RTP, unidifusión/multidifusión, 2 puertos GE (RJ45/SFP), entrada de 512 IP a través del conector de transmisión
Salida de datos: salida de 48 IP a través de UDP/RTP/RTSP, unidifusión/multidifusión, 2 puertos GE (RJ45/SFP), GE1 para IP n.° 1-n.° 24, GE2 para IP n.° 25-n.° 48
Velocidad de transmisión: máx. 840 Mbps/puerto GE
Salida RF: 2 puertos de salida tipo F para 48 portadoras no adyacentes, 75 Ω
WhatsApp: +8613922702227 Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Portadora 1~24 a través de RF1, 25~48 a través de RF2, cada RF admite un ancho de banda de 384 M
Multiplexación:
Reasignación máxima de PID: 256 PID de salida por canal
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla
PSI/SI
Pelea:
Máximo CA de cifrado simultáneo: 6
Estándar: ETR289, ETSI 101 197, ETSI 103 197
Conexión: Conexión local/remota
Modulación:
Norma: EN300 429/ITU-T J.83A/B/C MER: ≥40dB
Frecuencia de RF: 50~960 MHz, paso de 1 KHz
Nivel de salida de RF: -20~+10dBm (87~117 dBµV), paso de 0,1dB para todas las portadoras
Velocidad de símbolo: 3600~7000 ksps, incrementos de 1 ksps
5057 ksps (J.83B, 64 QAM), 5361 ksps (J.83B, 256 QAM)
Constelación/Ancho de banda: J.83A: 16/32/64/128/256QAM, 8M
J.83B/C: 64/256 QAM, 6 M
Módulo modulador DVB-T/ATSC 8 (DX308T/DX308AT)
Especificaciones del módulo:
Entrada de datos: conector de flujo
Entrada de 256 IP a través de UDP/RTP, 2 puertos GE (RJ45/SFP) DX308T
Entrada de 256 IP a través de UDP/RTP, 2 puertos GE (RJ45/SFP) DX308AT
Salida de datos: 8 salidas IP a través de UDP/RTP/RTSP, unidifusión/multidifusión, 2 puertos GE (RJ45/SFP)
Velocidad de transmisión: máx. 840 Mbps/puerto GE
Salida RF (tipo F): 8 salidas de portadora no adyacentes dentro de un ancho de banda de 192 M
Multiplexación:
Número de canal: 8 canales multiplexados
Reasignación máxima de PID: 180 PID de salida por canal
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla PSI/SI
Modulación: DX308T (8*DVB-T)
Estándar: ETSI EN300 744 MER: ≥40dB
Frecuencia de RF: 50~960 MHz, paso de 1 KHz
Constelación: QPSK/16QAM/64QAM
Ancho de banda: 6/7/8 MHz
Modo trans: 2K/4K/8K FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Nivel de salida de RF: -20~+10dBm (para todas las portadoras), paso de 0,5dB
Modulación: DX308AT (8*ATSC)
Estándar: ATSC A/53 MER: ≥40dB Frecuencia de RF: 50~960MHz, paso de 1KHz
Constelación: 8VSB Ancho de banda: 6 MHz FEC: RS (208 188) + Trellis
Nivel de salida de RF: -20~+10dBm (para todas las portadoras), paso de 0,5dB
Módulo modulador ISDB-Tb 6 (DX306I)
Especificaciones del módulo:
Entrada de datos: entrada IP 32×6 a través de UDP/RTP, 2 puertos GE (RJ45/SFP) y conector de transmisión
Salida de datos: 6 salidas IP a través de UDP/RTP/RTSP, unidifusión/multidifusión, 2 puertos GE (RJ45/SFP)
Velocidad de transmisión: máx. 840 Mbps/puerto GE
Salida RF (tipo F): 6 canales de multiplexación y modulación.
Multiplexación:
Reasignación máxima de PID: 180 PID de salida por canal
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla
PSI/SI
Modulación:
Estándar: ARIB STD-B31
Ancho de banda: 6M
Constelación: QPSK, 16QAM, 64QAM
Intervalo de guarda: 1/32, 1/16, 1/8, 1/4
Modo de transmisión: 2K, 4K, 8K
Tasa de código: 1/2, 2/3, 3/4, 5/6, 7/8
MER: ≥40dB
Frecuencia de RF: 50~960 MHz, paso de 1 KHz
Nivel de salida de RF: -20dBm~+10dBm (87~117dBµV), paso de 0,1dB
Módulo de decodificación 2 HD-SDI (DX702)
Especificaciones del módulo:
Entrada/salida ASI: 2 ASI bidireccionales, BNC 75Ω
Entrada del conector de flujo
Descodificación:
Salida de video/audio: 2 salidas SDI HD/SD
Formato de vídeo: MPEG-2, MPEG-4 AVC/H.264
Resolución: 480i, 480p, 576i, 576p, 720p a 50/59,94/60, 1080i a 50/59,94/60
Croma: 4:2:0
Formato de audio: MPEG1 Layer2, LC-AAC, HE-AAC, AC3 (2.0/5.1), AC3 Passthrough, Admite salida de audio dual Admite CC/subtítulos
Módulo de decodificación HDMI 4 (DX714)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Especificaciones del módulo:
Entrada: 1 entrada IP (MPTS/SPTS) sobre UDP a través del conector de transmisión, unidifusión/multidifusión
Salida: 4 salidas HDMI
Descodificación:
Salida de video/audio: 4 salidas HDMI con 1 canal de audio estéreo integrado en cada puerto
Formato de vídeo: MPEG-2, MPEG-4 AVC/H.264, HEVC/H.265, AVS, AVS+
Formato de audio: MPEG 1 capa 2, LC-AAC, HE-AAC, AC3 (2.0)
Resolución: 480i, 480p, 576i, 576p, 1280×720_50p, 1280×720_60p, 1920×1080_50i, 1920×1080_50p 1920×1080_60i, 1920×1080_60p
Admite aumento o reducción manual de la resolución
Módulo de transcodificación de 2 direcciones IP (DX202)
Especificaciones del módulo:
Entrada: Conector de transmisión
Resolución: 480i, 576i, 720P a 50, 720P a 60, 1080i a 50, 1080i a 60, 1080P a 50, 1080P a 60
Transcodificación de vídeo: 2* MPEG-2/ H.264/ AVS/AVS+ HD/SD → 2* H.264 HD/SD
Velocidad de bits de vídeo: 1~19,5 Mbps por canal
Modo de velocidad: CBR/VBR
Estructura del Partido Republicano: IBBP, IPPP, IBP
Codificación de audio:
MPEG-1 capa II, LC/HE-AAC, AC3, DRA→ MPEG-1 capa II, LC/HE-AAC
Tasa de bits de audio: 64/96/128/192/256/320/384 Kbps
Control de ganancia de audio: 0-100
Especificaciones del equipo:
Parámetros de la unidad base
Dimensiones (An. × L. × Al.): 482 mm × 410 mm × 44 mm
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Entorno: 0~45℃ (trabajo); -20~80℃ (almacenamiento)
Requisitos de alimentación CA 110 V ± 10 %, 50/60 Hz, CA 220 ± 10 %, 50/60 Hz
Comparación de parámetros:
Transporte de ida:
Transporte de datos IP
Número de procesamiento de TS
Multiplexación
GE1/GE2 admite salida máxima de 8MPTS y 512SPTS
Admite 1 entrada TS (MPTS/SPTS) desde cada módulo y la tasa de bits máxima es 350 Mbps
Admite función de multiplexación:
Puede multiplexar TS de diferentes módulos en un TS y emitir a través de un módulo o puerto GE1/GE2.
Transporte bidireccional:
GE1/GE2 admite entrada y salida de datos IP
Admite una entrada máxima de 512 TS (MPTS/SPTS) desde cada módulo y la tasa de bits máxima es de 350 Mbps
No admite la función de multiplexación:
Puede combinar TS de diferentes módulos y emitir estos TS a través de un módulo o puerto GE1/GE2
Salida por módulo 1 MPTS después de la multiplexación 1 o varios MPTS/SPTS
Sobre nosotros
FMUSER es una empresa especializada en sistemas de transmisión de televisión y radiodifusión e integració n de sistemas IPTV para hoteles. La empresa se fundó en 2009 y ha prestado servicios a más de 180 países de todo el mundo. Más de 20.000 estaciones de televisión, estaciones de radio y clientes hoteleros de diferentes países.
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
