Procesador de cabecera DTV DHP230
Describir
El DHP230 es un procesador de cabecera DTV rentable y de alto rendimiento diseñado por Dexin. Admite un máximo de 3 módulos de entrada (módulo de desmodulación/descodificación en la actualidad), luego del proceso de multiplexación y modulación, brinda una salida de 16 portadoras DVB-C u 8 DVB-T u 8 ATSC o 6 ISDB-T no adyacentes dentro de un ancho de banda de 192 MHz. Para satisfacer los diversos requisitos de los clientes, este dispositivo también está equipado con 128 entradas IP sobre UDP y RTP, 1 entrada USB, 1 entrada ASI y 1 entrada DVB-S/S2/S2X y 1 salida ASI y 16/8/8/6 salidas MPTS sobre UDP y RTP/RTSP. Su diseño de estructura enchufable facilita enormemente el cambio de módulos según sea necesario. Además, los CAM/CI acompañados y los módulos BISS pueden descodificar la entrada de programas desde las entradas del sintonizador.
El DHP230 se puede actualizar y controlar a través del sistema de red, lo que le permite ser ampliamente utilizado en la configuración de redes de transmisión digital y muy adaptable al sistema de transmisión CATV de nueva generación.
Características principales
Diseño modular enchufable, chasis 1U y 3 ranuras para módulos
Admite una combinación flexible de diferentes tipos de módulos
Entrada máxima de 128 IP (MPTS/SPTS) a través del protocolo UDP y RTP desde el puerto DATA
1
1 entrada ASI y 1 entrada de sintonizador DVB-S/S2/S2X para multiplexación
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
1 Reproductor USB (Inserte la unidad Flash USB con videos “xxx.ts” en el DHP230 y reproduzca el contenido de manera sencilla; sistema de archivos FAT 32)
Admite multiplexación de 16 grupos/modulación DVB-C
Admite multiplexación de 8 grupos/modulación DVB-T/ATSC --- Opcional
Admite multiplexación de 6 grupos/modulación ISDB-T Opcional
Admite 1 salida ASI como espejo de una de las portadoras de salida RF
Admite salida IP de 16 MPTS a través de UDP, RTP/RTSP – salida RF DVB-C
Admite salida IP de 8 MPTS a través de UDP, RTP/RTSP, salida RF DVB-T/ATSC
Admite salida IP de 6 MPTS a través de UDP, RTP/RTSP-- Salida RF ISDB-T
Admite ajuste preciso de PCR, reasignación de PID, reconstrucción y edición de PSI/SI
Gestión de NMS basada en la web

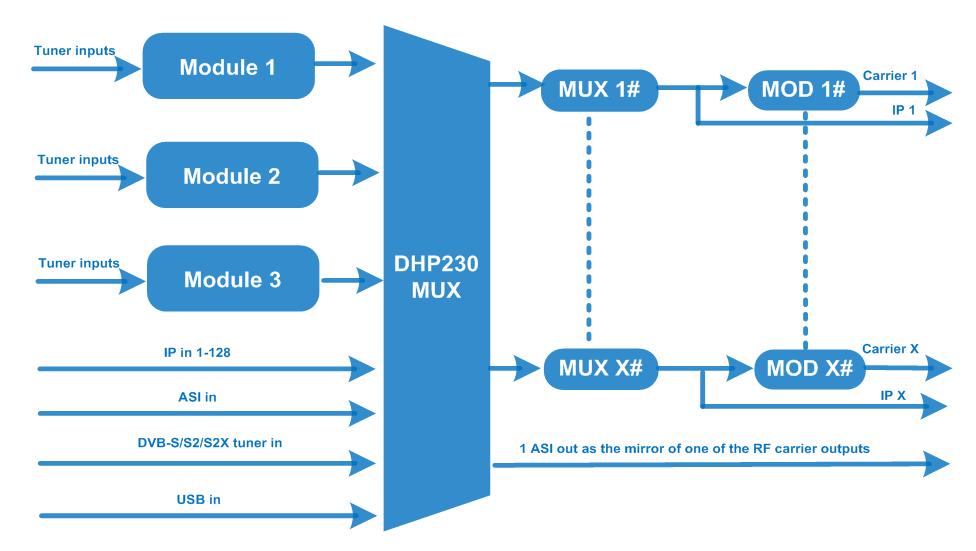

Cuadro de principios
Especificaciones del chasis
3 módulos de entrada (ver especificación del módulo)
Aporte
Multiplexación
1 entrada ASI para remultiplexación de 128 entradas IP (SPTS/MPTS) sobre UDP y RTP, RJ45, 1000M/100M DATA 1, Unicast/Multicast
1 entrada de sintonizador DVB-S/S2/S2X para remultiplexación
1 entrada de reproductor USB para remux (video “xxx.ts”)
PID máximo
Reasignación 256 entradas por canal
Función
Filtrado PID A/V
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Reasignación de PID (automática o manual)
Ajuste preciso de PCR
Generar tabla PSI/SI automáticamente
Canal QAM
Modulación
DVB-C
DVB-T
ASC-Asociación de Sociedades Anónimas
Salida de 16 portadoras no adyacentes (ancho de banda máximo 192 MHz)
Estándar EN300 429/ITU-T J.83A/B
MER ≥40 dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Nivel de salida de RF -20~+3dbm, paso de 0,1db
Tasa de símbolos 5,0 Msps~7,0 Msps, incrementos de 1 ksps
J.83A
J.83B
Constelación 16/32/64/128/256QAM 64/256 AMQ
Ancho de banda 8 millones 6M
Estándar EN300744
Modo FFT 2K, 4K, 8K
Ancho de banda 6 millones, 7 millones, 8 millones
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/4, 1/8, 1/16, 1/32
Comisión
Económica para Europa (CEE) 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Salida RF
Salida de 8 portadoras no adyacentes (ancho de banda máximo 192 MHz)
Nivel de salida de RF -20~+3dBm, paso de 0,1db
Estándar ATSC-A/53
Ancho de banda 6M
Constelación 8VSB
Comisión
Económica para Europa (CEE) RS(208 188)+Enrejado
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
MER ≥40dB
LCA -55 dBc
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Salida RF
Salida de flujo
ISDB-T
Función del sistema
Misceláneas
Salida de 8 portadoras no adyacentes (ancho de banda máximo 192 MHz)
Nivel de salida de RF -20~+3dbm (para todos los operadores), incrementos de 0,5db
Estándar Norma ARIB-B31
Ancho de banda 6M
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/32, 1/16, 1/8, 1/4
Modo de transmisión 2K, 4K, 8K
Tasa de código 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40dB
Frecuencia de RF 50~960 MHz, paso de 1 KHz
Salida RF
Salida de 6 portadoras no adyacentes (ancho de banda máximo 192 MHz)
Nivel de salida de RF -20dBm~+3dBm, incrementos de 0,1dB
1 salida ASI como espejo de una de las portadoras de salida RF
Salida de 16 MPTS sobre UDP y RTP/RTSP como espejo de 16 portadoras DVB-C, Salida MPTS de 8 canales sobre UDP y RTP/RTSP como espejo de 8 portadoras
DVB-T/ATSC (opcional)
Salida de 6 MPTS sobre UDP y RTP/RTSP como espejo de 6 portadoras ISDB-T (opcional)
1*Interfaz Ethernet Base-T 100M/1000M, DATOS 2
Gestión de red (WEB)
Idioma chino e inglés
Actualización del software de Ethernet
Dimensiones (An. × L. × Al.)
482 mm × 380 mm × 44 mm
Ambiente 0~45℃(trabajo);-20~80℃(almacenamiento)
Requisitos de potencia
Especificaciones del módulo
CA 110 V ± 10 %, 50/60 Hz, CA 220 ± 10 %, 50/60 Hz
Módulo de descodificación de dos sintonizadores DX902A
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Transmitir en:
2 entradas de sintonizador, tipo F, Salida de transmisión: 1 salida MPTS al chasis DHP230 para remultiplexación
DVB-CI:
2 ranuras de interfaz común independientes
Estándar: DVB-S/S2/S2X;
DVB-S
Frecuencia de entrada: 950-2150 MHz
Velocidad de símbolos: QPSK 1~45 Msps
Intensidad de la señal: -65~-25dBm
Demodulación FEC: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2
Frecuencia de entrada: 950-2150 MHz
Velocidad de símbolos: QPSK/8PSK 1~45 Msps; 16APSK 1~45 Msps; 32APSK1~32 Msps
Demodulación FEC: 1/2, 2/3, 3/4,5/6,7/8, 4/5,5/6,8/9, 9/10
DVB-S2X
Frecuencia de entrada: 950-2150 MHz
Velocidad de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
Desmodulación FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico:
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2 L, 8/15 L, 5/9 L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 15/11, 7/9
Admite la función Diseqc
Multiplexación:
Reasignación máxima de PID: 256 PID de salida
Función: reasignación de PID (automática o manual), ajuste preciso de PCR, generación automática de tabla
PSI/SI
Descifrando:
CAM/CI Cantidad: 2
Modo BISS: Modo 1, Modo E; 32 teclas BISS
Módulo de descodificación de 4 frecuencias DX942A
Transmitir en:
Entrada de 4 frecuencias (cada RF en interfaz para bloqueo de 2 frecuencias), tipo F, Salida de transmisión: 1 salida MPTS al chasis DHP230 para remultiplexación
DVB-CI: 2 ranuras de interfaz común independientes
Estándar: DVB-C (J.83 A/C)/J.83B/DVB-T/DVB-T2/ISDB-T conmutable
Estándar: DVB-C (J.83 A/C); J.83B
Frecuencia de entrada: 60 MHz ~ 890 MHz
Velocidad de símbolo: 1000~9000 Ksps
Constelación: 16/32/64/128/256 QAM; 64/256 QAM para J.83B
Estándar: DVB-T/T2
Frecuencia de entrada: 60 MHz ~ 890 MHz
Ancho de banda: 5/6/7/8M de ancho de banda
PLP compatible con DVB-T2
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Estándar: ISDB-T
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Frecuencia de entrada: 60-890 MHz
Multiplexación:
Reasignación máxima de PID: 256 PID de salida
Función: reasignación de PID (automática o manual), generación automática de tabla PSI/SI
Descifrando:
CAM/CI Cantidad: 2
Modo BISS: Modo 1, Modo E; 32 teclas BISS
