El nodo de fibra óptica FTTH tiene un alto rendimiento, una menor potencia óptica del receptor y un menor costo para los operadores de CATV, lo que proporciona una solución de red FTTH excelente y de alta calidad.
Nodo de fibra óptica Ftth
Breve introducción del nodo de fibra óptica Ftth
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227

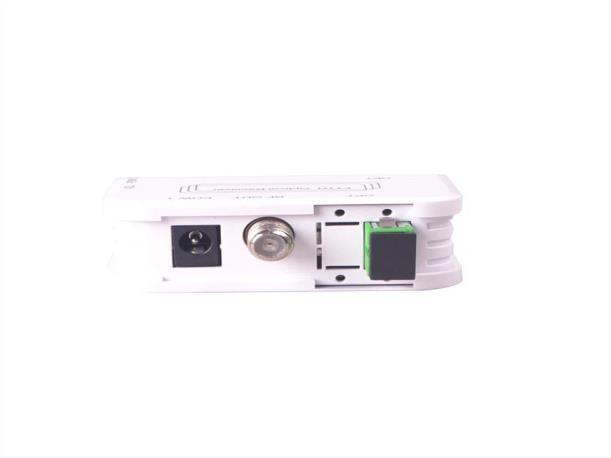

El nodo de fibra óptica FTTH ofrece alto rendimiento, menor potencia óptica del receptor y un menor costo para los operadores de televisión por cable, lo que proporciona una solución de red FTTH de alta calidad y excelente calidad. El diagrama esquemático del producto es el siguiente:
N o Interfaz Descripción
1 La interfaz óptica de entrada Conectores SC/FC/APC opcionales
2 Salida RF Conector F RF OUT1
3 Salida RF2 opcional
4 ADJ
Botón AGC, presione ADJ para obtener diferentes configuraciones de AGC. Los cuatro rangos de AGC diferentes cambiarán circularmente y el indicador OPT brillará.
5 +5 VCC Puerto adaptador de corriente
6 OPTAR
Especificación
Indicador LED, los diferentes colores muestran diferentes estados de trabajo, brillará cuando presione el botón ADJ, el tiempo de brillo mostrará la disposición AGC cuando se enciende, vea los detalles como función AGC No3
N o Descripción Valor Unida d Condiciones / Notas
1 Longitud de onda 1100 Nuev o SR201
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
2 Rango de entrada de potencia óptica
3
Pérdida de retorno de entrada óptica
4 Ancho de banda
5 Llanura ±0,75
Recomendar -15 a 0
47～1000 MHz, a 25 ℃
6 Pendiente 0~1.0 dB 47～1000 MHz, a 25 ℃
7 Estabilidad de la temperatura ±1.0 dB En el rango de temperatura de funcionamiento (-25 ~ +65 ℃)
8 Nivel de salida 78±2 dBuV
Potencia óptica de entrada de -10dBm, modulación por canal 4,0%, en la prueba puntual de 860MHz, a 25 ℃ 9 Impedancia 75 Ohm 1 0 Pérdida de retorno (47～ 1000 MHz)
A 25 ℃ 1 1 MER
Potencia óptica de entrada de -12~-0dBm 1 2 Fuerza < 0,8 O
1 3 Temperatura de funcionamiento -25～ 65 °C
1 4 Temperatura de almacenamiento
1 5 Humedad de almacenamiento ≤95 ％ Sin condensación
1 6 Tipo de conector óptico SC/A PC FC/ST Opcional
1 7 Interfaz de energía 5 V CC/0, 5 A Adaptador externo
1 8 Conector de salida RF Cone ctor F 2 fuera opcional 2 0 Dimensión 74×6 4×27 mm 2 1 Peso 0,15 kilogr amo
Función AGC
Descripción Parámetro unidad Anotado
AGC organiza -12~-2 dBm Guardar al desconectar la alimentación
Indicador
OPTAR Luz de tres colores N / A
ü Potencia óptica <-18dBm, indicador rojo;
ü Potencia óptica: -18~0dBm, indicador verde;
ü Potencia óptica >0dBm, indicador naranja;
