Anwendungsbeispiel:

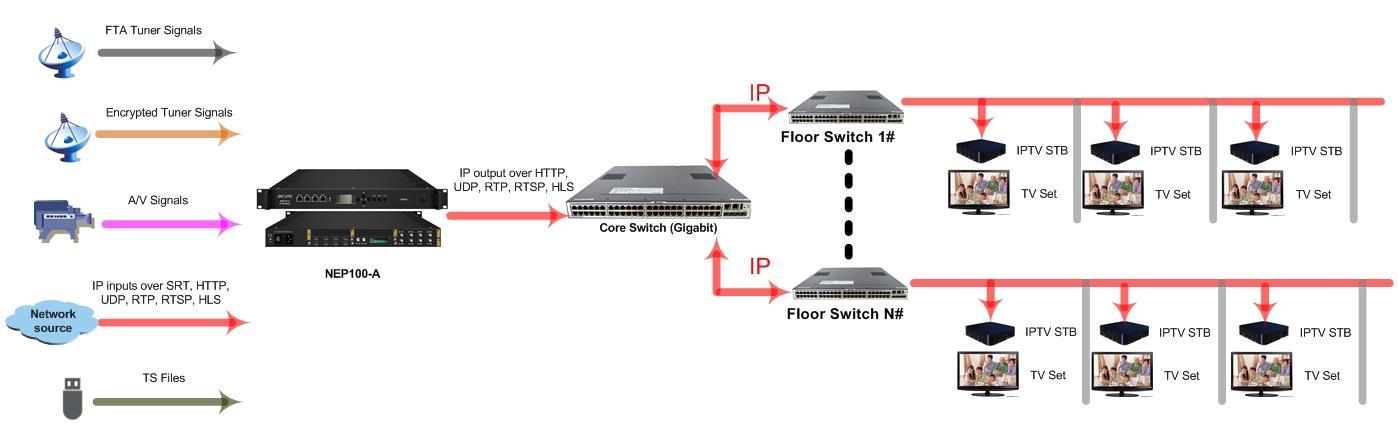

IPTV-System als Server

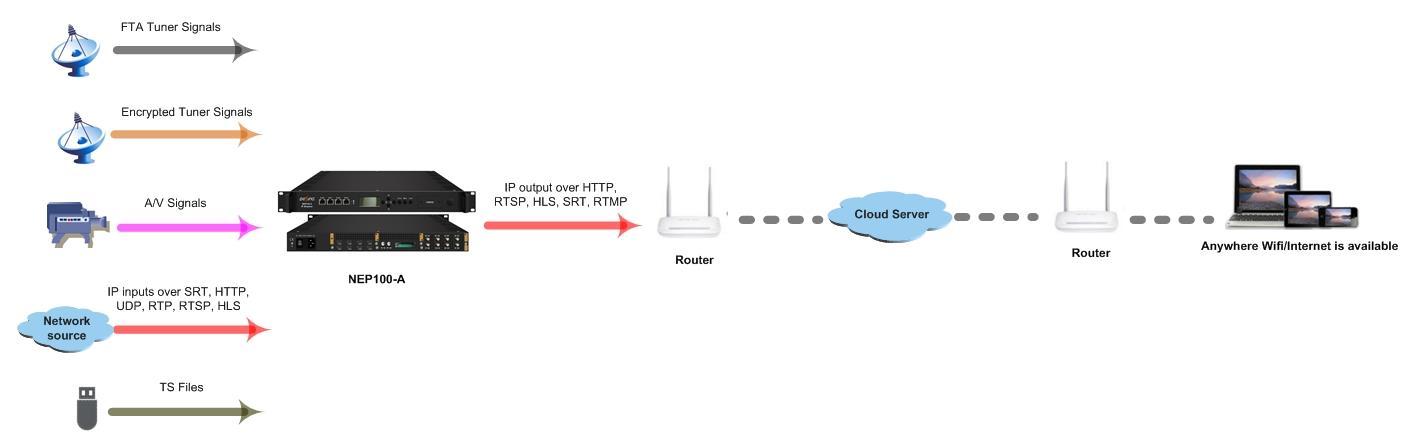

Protokollkonvertierung als Streamer
Gliederung

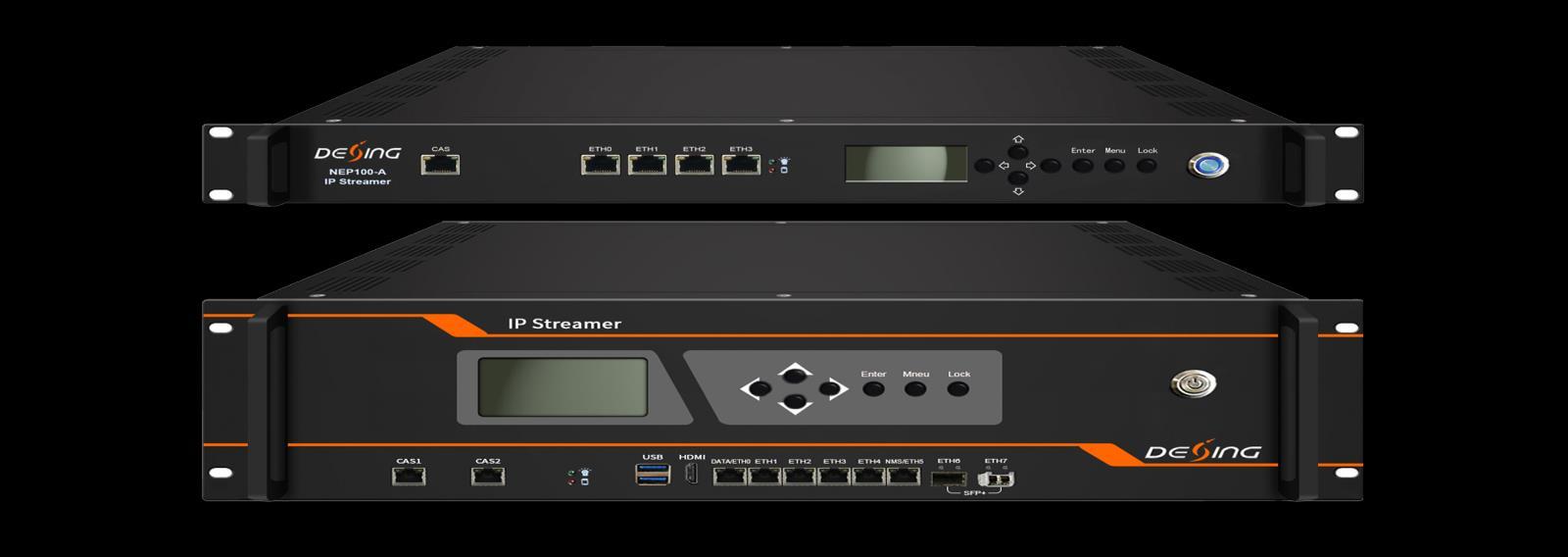

NEP100-A ist ein flexibel modularisiertes 1U- (oder 3U-)Gerät mit den Funktionen Encoder/Receiver, IP-Gateway und IPTV-Server für die Protokollkonvertierungsanwendung und IPTV-Systemanwendung. Es unterstützt maximal 3 (oder 6) steckbare eingebettete Streamer-Karten, wie Encoder-Karte und Tuner-Karte zum Empfangen der HDMI-Signale und Tuner-Signale usw. Es kann auch die eingehenden IP-Streams von den eingebetteten Modulen und Ethernet-Ports über SRT-, HTTP-, UDP-, RTP-, RTSP-, HLS-Protokoll und TS-Dateien in die ausgehenden IP-Streams über SRT-, HTTP-, UDP-, RTP-, RTSP-, HLS- und RTMP-Protokoll konvertieren. Es ist auch in die Dexin IPTV-Verwaltungssoftware und Streamer-Karten integriert, was es ideal für ein IPTV-System wie in Hotels, Krankenhäusern und Gemeinden macht.
Hauptmerkmale
* Encoder/Receiver, IP-Gateway und IPTV-Server in einem Gerät
* 2 separate Web-GUIs, eine für Karten und Gateway, die andere für IPTV-Server
* Unterstützt das Hochladen von TS-Dateien direkt in der Web-GUI, um Ihre eigenen Kanäle zu übertragen
* Unterstützt die Inter-Cut-Funktion eines Live-Programms, einer TS-Datei und eines Bildes
* Unterstützt die IP-Anti-Jitter-Funktion für die externen IP-Streams
* Unterstützt das Herunterladen von Dexin IPTV APK direkt in der Web-GUI
* Mehrstufige Passwortkontrolle für Ihre Systemsicherheit
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Tomleequan E-Mail:
* LCD/Taste zur Überprüfung der Netzwerkeinstellungen

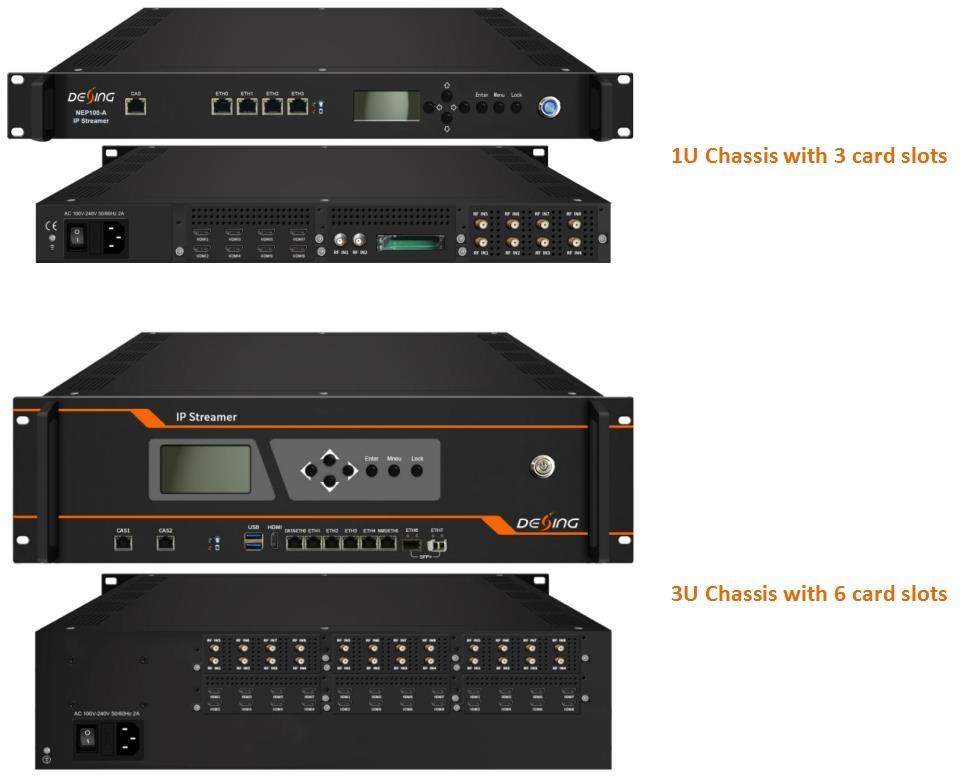

* Modulares Design, max. 3 (oder 6) Karten integriert, eine flexible Option je nach tatsächlicher Anwendung

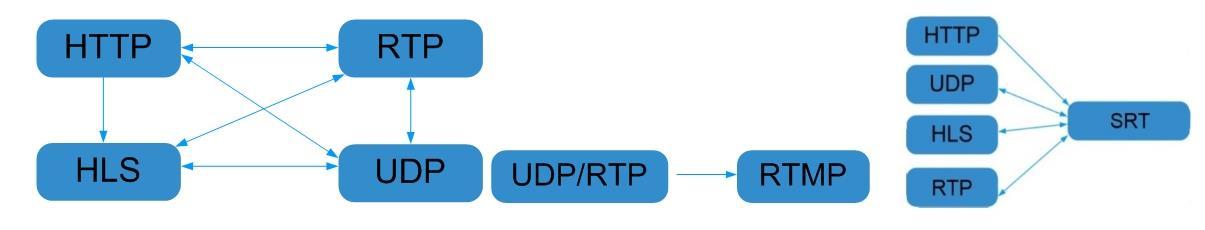

IP-Protokollkonvertierung (Beispiel)
Technische Daten
IP-Eingänge über ETH 1&2, GE-Ports über SRT, HTTP, UDP (SPTS), RTP (SPTS), RTSP (über UDP, Nutzlast: mpeg TS) und HLS
Für 1U-Modell
Eingang
IP-Ausgabe
IP-Eingänge über ETH 1-4 GE-Ports und 6-7
SFP+-Ports über SRT, HTTP, UDP (SPTS), RTP (SPTS), RTSP (über UDP, Nutzlast: mpeg TS) und HLS
Hochladen von TS-Dateien über die Webverwaltung
System
Für 3U-Modell
Encoderkarte und Tunerkarte usw. (Die detaillierten Kartenspezifikationen finden Sie weiter unten)
IP-Ausgänge über ETH0, GE-Port über SRT, HTTP (Unicast), UDP (SPTS, Multicast), RTP, RTSP, HLS und RTMP (Programmquelle sollte H.264 und AAC-Kodierung sein)
Kanalumschaltzeit mit DEXIN‘ STB: HTTP (1–3 s), HLS (0,4–0,7 s)
Die maximale Anzahl an Programmen, die an der Protokollkonvertierung beteiligt sind, hängt eng mit der Programmbitrate und dem Protokolltyp usw. zusammen. Bei der tatsächlichen Anwendung darf die CPU-Auslastung maximal 80 % betragen (Referenzinformationen finden Sie in den Testdaten am Ende der Spezifikation).
Es hängt eng mit der Programmbitrate und dem Protokolltyp usw. für die maximal verfügbaren Endgerätenummern in der IPTV-Anwendung des mit Dexin IPTV APK installierten STB/Android TV zusammen und die tatsächliche Anwendung muss mit einer maximalen CPU-Auslastung von 80 % vorherrschen (Referenzinformationen finden Sie in den Testdaten am Ende der Spezifikation).
IPTV-Funktionen: Live-Kanal, VOD, Hotel-Intro, Essen, Hotelservice, Landschafts-Intro, APPS, Hinzufügen von Bildunterschriften, Begrüßungsworten, Bildern, Werbung, Videos, Musik usw. (die Funktionen sind nur auf die IP-Out-Anwendung in STB/Android TV anwendbar, die mit Dexin IPTV APK installiert wurde)
Allgemein Maße (BxLxH)
482 mm × 464 mm × 44 mm (1U-Modell)
482 mm × 493 mm × 133 mm (3U-Modell)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Management
Temperatur
Stromversorgung
Kontakt: Tomleequan E-Mail:
2 separate Web-GUIs (eine für Karten und Gateway, die andere für IPTV-Server) über ETH3 (3U-Modell über ETH5)
0–45 °C (Betrieb), -20–80 °C (Lagerung)
AC100 V±10 %, 50/60 Hz oder AC 220 V±10 %, 50/60 Hz
Verfügbare Kartenspezifikation (weitere verfügbare Karten später für die Entwicklung)

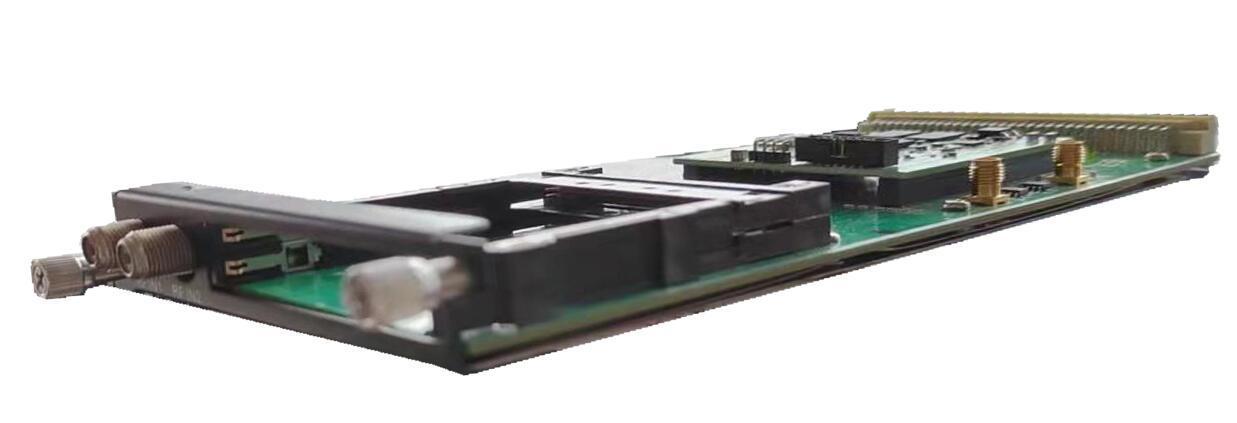

DX902A 2-Tuner-Entschlüsselungskarte
Einspielen:
2 Tuner-Eingänge, Typ F, Ausströmen:
16 SPTS-Ausgabe über UDP/RTP
DVB-CI:
2 unabhängige Common Interface-Steckplätze
Standard:
DVB-S/S2/S2X;
DVB-S
Eingangsfrequenz: 950-2150 MHz
Symbolrate: QPSK 1~45Msps
Signalstärke: -65~ -25dBm
FEC-Demodulation: 1/2, 2/3, 3/4, 5/6, 7/8
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
DVB-S2
Eingangsfrequenz: 950-2150 MHz
Symbolrate: QPSK/8PSK 1~45Msps
16APSK 1~45 Msps
32APSK1~32 Msps
FEC-Demodulation: 1/2, 2/3, 3/4,5/6,7/8, 4/5,5/6,8/9, 9/10
DVB-S2X
Eingangsfrequenz: 950-2150 MHz
Symbolrate: QPSK/8PSK/16APSK 0,5–45 Msps; 8APSK/32APSK: 0,5 bis 40 Msps
FEC-Demodulation:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Unterstützt die Diseqc-Funktion
Multiplexen:
Maximale PID-Neuzuordnung: 256 Ausgabe-PIDs
Funktion: PID-Neuzuordnung (automatisch oder manuell), genaue PCR-Anpassung, automatische Generierung von PSI/SI-Tabellen
Entschlüsselung:
CAM/CI-Menge: 2
BISS-Modus: Modus 1, Modus E; 32 BISS-Tasten
DX942A 4-Frequenzen-Entschlüsselungskarte
Einspielen:
4 Frequenzeingänge (jede RF-Schnittstelle für 2 Frequenzen sperren), F-Typ,
Kontakt: Tomleequan E-Mail:
Ausströmen: 16 SPTS-Ausgabe über UDP/RTP
DVB-CI:
2 unabhängige Common Interface-Steckplätze
Standard: DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T umschaltbar
Standard: DVB-C (J.83 A/C); J.83B
Eingangsfrequenz: 60 MHz ~ 890 MHz
Symbolrate: 1000~9000Ksps
Konstellation: 16/32/64/128/256 QAM; 64/256 QAM für J.83B
Standard: DVB-T/T2
Eingangsfrequenz: 60 MHz ~ 890 MHz
Bandbreite: 5/6/7/8M Bandbreite PLP wird für DVB-T2 unterstützt
Standard: ISDB-T
Eingangsfrequenz: 60-890 MHz
Multiplexen:
Maximale PID-Neuzuordnung: 256 Ausgabe-PIDs
Funktion: PID-Remapping (automatisch oder manuell), PSI/SI-Tabelle automatisch generieren
Entschlüsselung:
CAM/CI-Menge: 2
BISS-Modus: Modus 1, Modus E; 32 BISS-Tasten

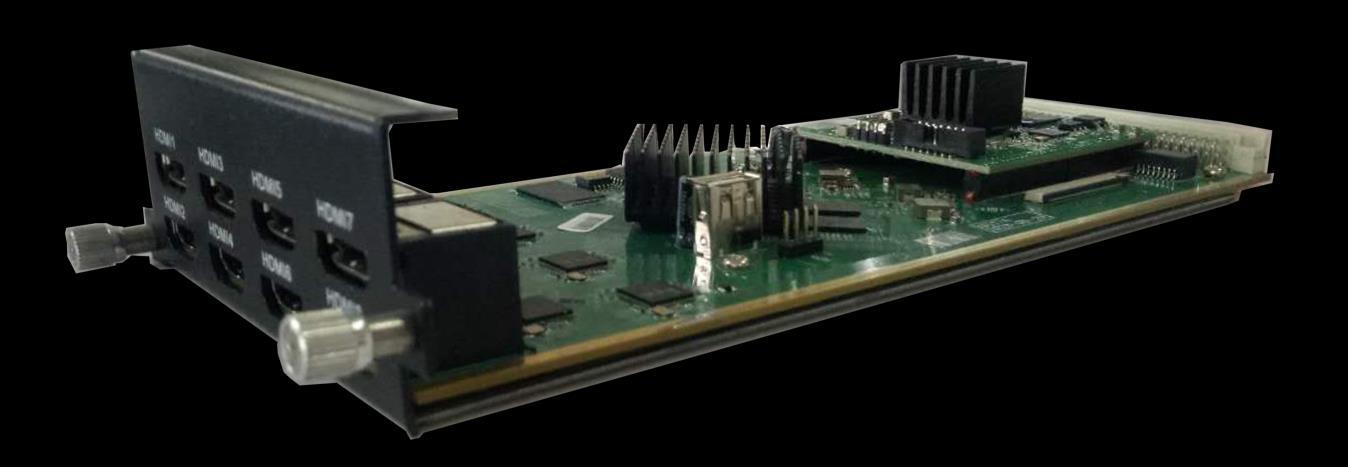

DX228S 8 HDMI-Encoderkarte
Eingang: 8*HDMI (4 HDMI sind verfügbar)
Ausgabe: 8*SPTS (4 SPTS wenn 4 HDMI) Ausgabe über UDP/RTP/RTSP, Unicast/Multicast
Videokodierung:
Videoformat: MPEG-4 AVC/H.264
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Eingangsauflösung: 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i,1280×720_60P, 1280×720_50P, 720×576_50i, 720×480_60i,
Ausgabeauflösung: 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
GOP-Struktur: IP…P (P-Frame-Anpassung, ohne B-Frame)
Video-Bitrate: 1 Mbit/s bis 13 Mbit/s pro Kanal
Ratensteuerung: CBR/VBR
Audiokodierung:
Audioformat: MPEG1 Layer II, LC-AAC, HE-AAC und AC3 Pass Through, unterstützt
Audioverstärkungsanpassung
Abtastrate: 48 KHz
Audio-Bitrate:
MPEG-1 Schicht 2: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
LC-AAC: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
HE-AAC: 48/56/64/80/96/112/128 kbit/s
Unterstützt das Einfügen von Logos, Beschriftungen und QR-Codes
DX228S-V2 8 HDMI-Encoderkarte
Eingang: 8*HDMI (4 HDMI sind verfügbar)
Ausgabe: 8*SPTS (4 SPTS wenn 4 HDMI) Ausgabe über UDP/RTP/RTSP, Unicast/Multicast
Videokodierung:
Videoformat: HEVC/H.265, MPEG-4 AVC/H.264
Eingangsauflösung: 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i,1280×720_60P, 1280×720_50P, 720×576_50i, 720×480_60i,
Ausgabeauflösung: 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
GOP-Struktur: IP…P (P-Frame-Anpassung, ohne B-Frame)
Video-Bitrate: 1 Mbit/s bis 13 Mbit/s pro Kanal
Ratensteuerung: CBR/VBR
Audiokodierung:
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Kontakt: Tomleequan E-Mail:
Audioformat: MPEG1 Layer II, LC-AAC, HE-AAC und AC3 Pass Through, unterstützt
Audioverstärkungsanpassung
Abtastrate: 48 KHz
Audio-Bitrate:
MPEG-1 Schicht 2: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
LC-AAC: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
HE-AAC: 48/56/64/80/96/112/128 kbit/s
Unterstützt das Einfügen von Logos, Beschriftungen und QR-Codes

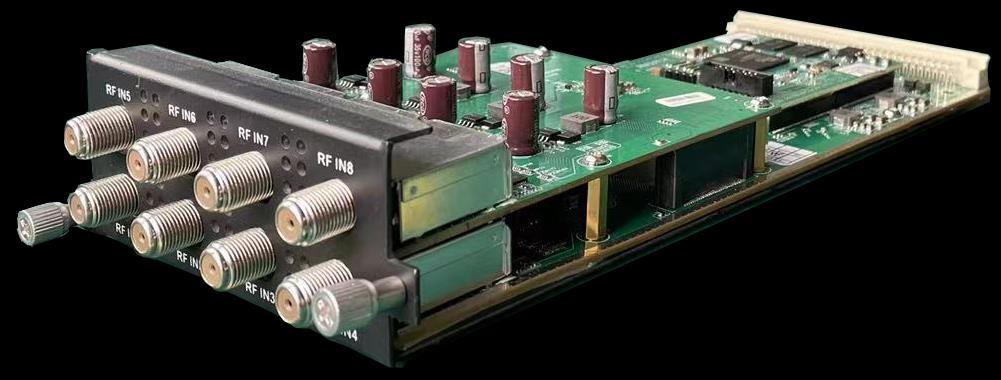

DX908 8 FTA DVB-S/S2/S2X-Tunerkarte
Stream in: 8 Tuner-Eingänge, F-Typ,
Stream-Ausgang: 512 SPTS-Ausgang über UDP/RTP/RTSP, Unicast/Multicast
Tuner-Eingang: DVB-S/S2/S2X
Symbolrate: QPSK/8PSK/16APSK 0,5–45 Msps; 8APSK/32APSK: 0,5–40 Msps
Eingangsfrequenz: 950-2150 MHz
DVB-S-Konstellation: QPSK
FEC-Demodulation: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2-Konstellation: QPSK/8PSK/16APSK/32APSK
FEC-Demodulation:
QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2X-Konstellation: QPSK/8PSK/8APSK/16APSK/32APSK
FEC-Demodulation:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9, 9/10
Unterstützt die Diseqc-Funktion
Multiplexen:
Maximale PID-Neuzuordnung: 256 Ausgabe-PIDs
Funktion: PID-Neuzuordnung (automatisch oder manuell), genaue PCR-Anpassung, automatische Generierung von PSI/SI-Tabellen
Entschlüsselung:
BISS-Modus: Modus 1, Modus E; bis zu 120 Mbit/s, 32 BISS-Schlüssel

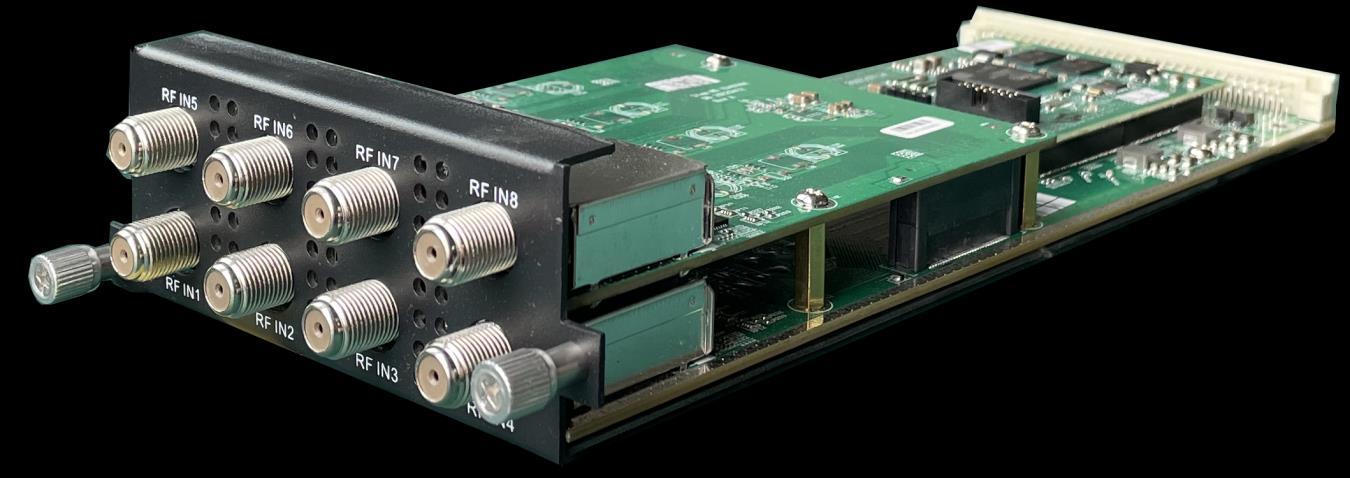

DX928 8 FTA DVB-C/T/T2/ISDB-T Multi-Mode-Tunerkarte
Stream-Eingang: 8 Tuner-Eingänge, Typ F
Stream-Ausgang: 512 SPTS-Ausgang über UDP/RTP/RTSP, Unicast/Multicast
Tuner-Eingang: DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T umschaltbar
Standard: DVB-C (J.83 A/C); J.83B
Eingangsfrequenz: 60 MHz ~ 890 MHz
Symbolrate: 1000~9000Ksps
Konstellation: 16/32/64/128/256 QAM; 64/256 QAM für J.83B
Standard: DVB-T/T2
Eingangsfrequenz: 60 MHz ~ 890 MHz
Bandbreite: 5/6/7/8M Bandbreite
PLP-Index: 0~255 für DVB-T2
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Standard: ISDB-T
Eingangsfrequenz: 60-890 MHz
Multiplexen:
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Maximale PID-Neuzuordnung: 256 Ausgabe-PIDs
Funktion: PID-Remapping (automatisch oder manuell), PSI/SI-Tabelle automatisch generieren
Entschlüsselung:
BISS-Modus: Modus 1, Modus E; bis zu 120 Mbit/s, 32 BISS-Schlüssel
Testdaten als Referenz (1U-Modell:
Protokollkonvertierung
Testdaten als Referenz (3U-Modell):
Protokollkonvertierung
