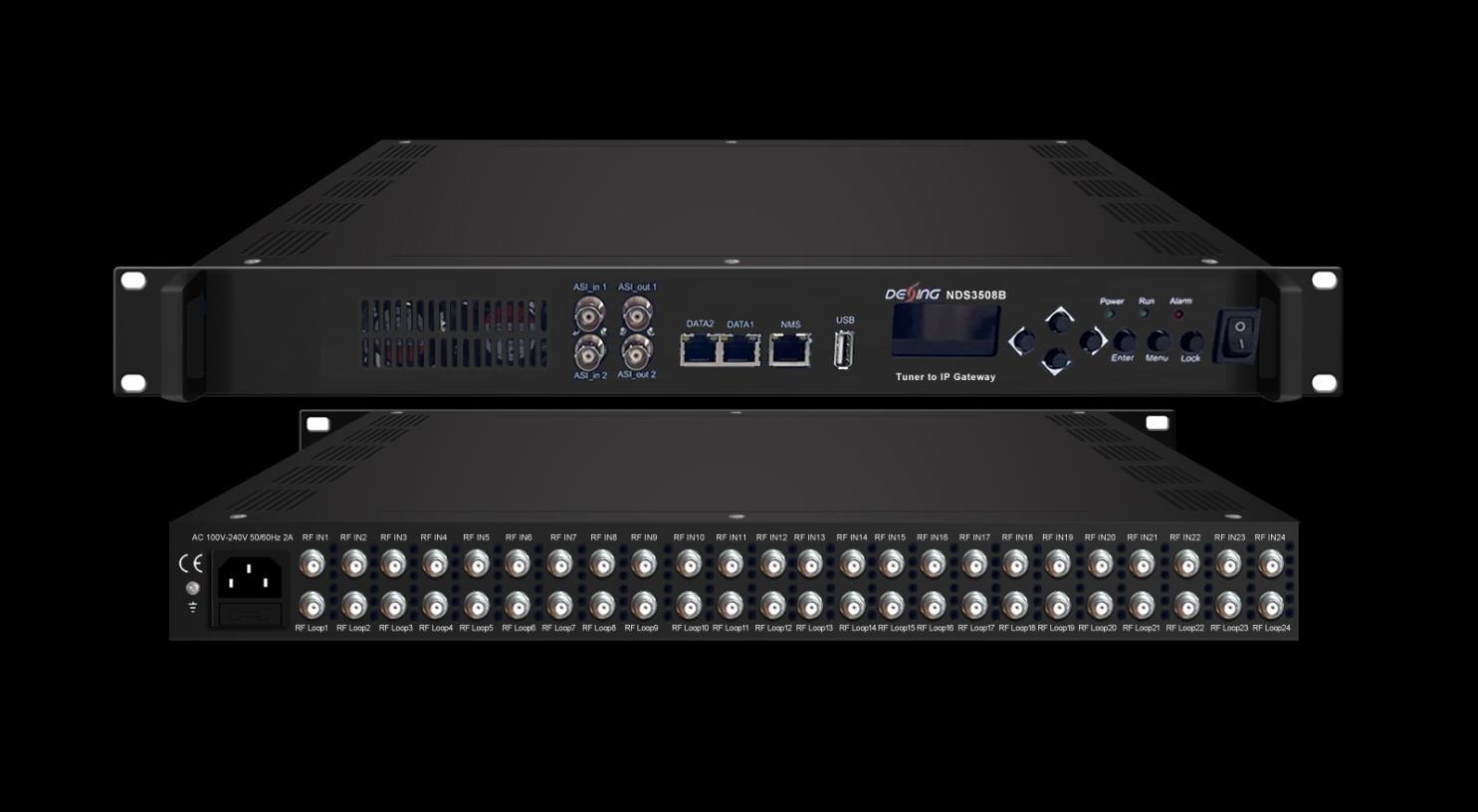

NDS3508B 24-in-1-Tuner zum IP-Gateway (V3)

Gliederung

NDS3508B Tuner to IP Gateway ist ein Head-End-Schnittstellenkonvertierungsgerät, das MPTS-(Bypass-)Ausgabe und SPTS-Ausgabe unterstützt, die in der Web-GUI umschaltbar sind. Es unterstützt 24 MPTS-Ausgaben (24 FTA-Tuner-Eingänge) + 3 MPTS-Ausgaben (2 ASI-Eingänge und 1 USB-Eingang) oder 1024 SPTS-Ausgaben über UDP- und RTP/RTSP-Protokoll. Es ist mit Tuner-Demodulation (oder ASI-Eingang) und Gateway-Funktion integriert, die das Signal von 24 FTA-Tunern in ein IP-Paket demodulieren oder das TS von ASI-Eingängen oder USB-Eingängen direkt in ein IP-Paket konvertieren und das IP-Paket dann über verschiedene IP-Adressen und Ports ausgeben kann. Die BISS-Funktion ist ebenfalls eingebettet, um die Programme von den Tuner-Eingängen zu entschlüsseln.

Hauptmerkmale

l Unterstützt 24 oder 16 FTA DVB- S/S2/S2X oder DVB-C/T/T2/ISDB-T Multi-Mode umschaltbare Tuner-Eingänge, 2 ASI-Eingänge, 1 USB-Eingang (TS-Dateiwiedergabe, FTA 32, USB 2.0)

l Unterstützt BISS-Entschlüsselung für Tuner-Eingänge

l Unterstützt die DisEqc-Funktion

l 24 MPTS-Ausgänge + 3 MPTS-Ausgänge (2 ASI-Eingänge und 1 USB-Anschluss) oder 1024 SPTS-Ausgänge (MPTS- und SPTS-Ausgänge in der Web-Benutzeroberfläche umschaltbar)

l 2 DATA-Ausgangsports (IP-Adresse und Portnummer von DATA1 und DATA2 sind unterschiedlich), bis zu 900 Mbit/s SPTS

l 2 unabhängige DATA-Ausgangsports, DATA1 (512 SPTS-Ausgang) + DATA2 (512 SPTS-Ausgang)

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

l MPTS ist ein Pass-Through-Modus, die ersten 12 Tuner-Eingangssignale werden von DATA 1 ausgegeben, die restlichen 12 Tuner-Eingangssignale werden von DATA 2 ausgegeben; die 2 ASI-Eingangssignale und 1 USB-Eingangssignal können wahlweise über DATA 1 oder DATA 2 ausgegeben werden.

l ASI-Ausgang ist im SPTS-Ausgangsmodus nutzlos, und ASI-Ausgang kann der Bypass-Ausgang eines der 27 Eingangssignale (24 Tuner-Eingänge, 2 ASI-Eingänge und 1 USB-Anschluss) im MPTS-Ausgangsmodus sein, ASI-Ausgang 1 und ASI-Ausgang 2 sind Spiegelanschlüsse zur Ausgabe desselben TS

l Unterstützt PID-Filterung und Neuzuordnung (nur für SPTS-Ausgabe)

l Unterstützt die Funktion „Null PKT Filter“ (nur für MPTS-Ausgabe)

l Unterstützt Web-Betrieb, Neustart in der Web-GUI nach Firmware-Aktualisierung

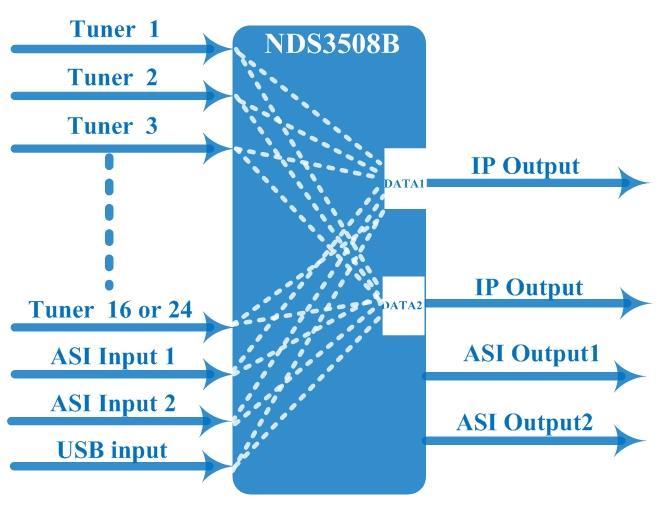

Funktionsprinzip

Technische Daten

Eingang

Satellit DVB-S

24 Tuner-Eingänge +2 ASI-Eingänge +1 USB-Eingang

Frequenz Eingang 950~2150MHz

Symbolrate 0,5 bis 45 Msps

Signalstärke 65 25 dBm

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Umschaltbare Multi-Mode-Tuner-Eingänge

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

FEC

1/2, 2/3, 3/4, 5/6, 7/8

Konstellation QPSK

Maximale

Eingangsbitrate

≤125 Mbit/s

Frequenz Eingang 950~2150MHz

Symbolrate

DVB-S2

FEC

QPSK/8PSK /16APSK: 0,5 bis 45 Msps

32APSK: 0,5–34 Msps;

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10

Konstellation QPSK, 8PSK, 16APSK, 32APSK

Maximale

Eingangsbitrate

≤125 Mbit/s

Frequenz Eingang 950~2150MHz

QPSK/8PSK /16APSK: 0,5 bis 45 Msps

DVB-S2X

Symbolrate

8APSK: 0,5 bis 40 Msps

32APSK: 0,5 bis 34 Msps

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

8APSK: 5/9-L, 26/45-L

FEC

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9

Konstellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK

Maximale

Eingangsbitrate ≤125 Mbit/s

Standard J.83A (DVB-C), J.83B, J.83C

DVB-C

Frequenz Eingang 50~960MHz

Konstellation 16/32/64/128/256 QAM

DVB-T/T2 Frequenz Eingang 50~960MHz

Bandbreite 6/7/8 M Bandbreite

ISDB-T Frequenz Eingang 50~960MHz

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

BISS-Entschlüsselung

Ausgabe

System

Verschiedenes

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Modus 1, Modus E

1024 SPTS IP-Ausgabe über UDP und RTP/RTSP-Protokoll über die Ports DATA1 und DATA2 (IP-Adresse und Portnummer von DATA1 und DATA2 sind unterschiedlich), Unicast und Multicast

27 MPTS IP-Ausgang (für Tuner/ASI/USB-Bypass) über UDP- und RTP/RTSP-Protokoll über DATA1- und DATA2-Port, Unicast und Multicast

2 ASI-Ausgänge (nur MPTS-Ausgangsmodus, Spiegelports zur Ausgabe desselben TS)

Webbasierte Verwaltung

Ethernet-Software-Upgrade

Dimension 482 mm × 270 mm × 44 mm (B × L × H)

Umfeld 0–45 °C (Arbeit); -20–80 °C (Lagerung)

Stromversorgung 100–240 V Wechselstrom, 50/60 Hz

Über uns

FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme und die Integration von IPTV-Systemen in Hotels spezialisiertes Unternehmen. Das Unternehmen wurde 2009 gegründet und hat über 180 Länder weltweit bedient. Mehr als 20.000 Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern.
