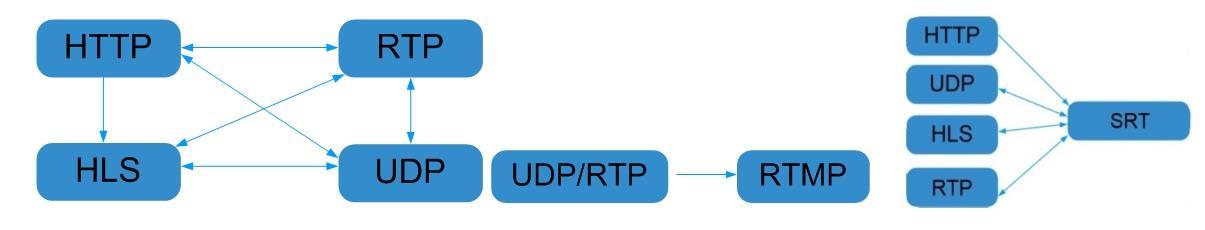

как карта кодера и карта тюнера для приема сигналов HDMI и сигналов тюнера и т. д. Он также может преобразовывать входные IP-потоки из встроенных модулей и портов Ethernet по протоколам SRT, HTTP, UDP, RTP, RTSP, HLS и TS-файлам в выходные IP-потоки по протоколам SRT, HTTP, UDP, RTP, RTSP, HLS и RTMP. Он также интегрирован с программным обеспечением управления Dexin IPTV и стримерными картами, что делает его идеальным для системы IPTV, например, для отелей, больниц и сообществ.
Основные характеристики * Кодер/приемник, IP-шлюз и IPTV
каналов
* Поддержка функции
* Поддержка функции IP anti jitter для
* Поддержка
* Многоуровневый контроль паролей для безопасности
HTTP, UDP (SPTS), RTP(SPTS), RTSP (через UDP, полезная нагрузка: mpeg TS) и HLS
IP-входы через порты ETH 1-4 GE и 6-7 портов
SFP+ через SRT, HTTP, UDP (SPTS), RTP(SPTS), RTSP (через UDP, полезная
нагрузка: mpeg TS) и HLS
Загрузка файлов TS через веб-управление
IP-выход
Система
Для модели 3U
Карта кодера, карта тюнера и т. д. (Подробные характеристики карты см. ниже)
IP-выходы через порт ETH0, GE через SRT, HTTP (Unicast), UDP (SPTS, Multicast), RTP, RTSP, HLS и RTMP (исходная программа должна иметь кодировку H.264 и AAC)
Время переключения каналов с помощью DEXIN' STB: HTTP (1-3 с), HLS (0,4-0,7 с)
Он тесно связан с битрейтом программы, типом протокола и т. д. для максимального
количества программ, участвующих в преобразовании протокола, а фактическое приложение
будет преобладать с максимальной загрузкой ЦП 80% (см. данные испытаний для справки в конце спецификации) Он тесно связан с битрейтом программы, типом протокола и т. д. для максимально доступного количества терминалов в приложении IPTV STB/Android TV, установленном с помощью Dexin IPTV APK, и фактическое приложение будет иметь преимущество с
загрузкой ЦП 80% (см. данные тестирования для справки в конце спецификации) Функции IPTV: прямой эфир, VOD, заставка отеля, питание, гостиничное обслуживание, заставка пейзажа, приложения, добавление прокручиваемых субтитров, приветственных слов, изображений, рекламы, видео, музыки и т. д. (функции применимы только к приложению IP out в STB/Android TV, установленном с помощью Dexin IPTV APK)
Выпуск (ШxДxВ)
Управление
Общий
482мм×464мм×44мм (модель 1U)
482мм×493мм×133мм (модель 3U)
2 отдельных веб-интерфейса (один для карт и шлюза, другой для сервера IPTV) через ETH3 (модель 3U через ETH5)
Температура 0~45℃(эксплуатация), -20~80℃(хранение)
Источник питания AC100V±10%, 50/60Гц или AC 220V±10%, 50/60Гц
разработки) Карта дескремблирования DX902A 2 Tuner
Трансляция в:
2 входа тюнера, тип F, Трансляция:
16 SPTS выход через UDP/RTP
DVB-CI:
2 независимых слота общего интерфейса
Стандарт:
DVB-S/S2/S2X;
DVB-S
Входная частота: 950-2150 МГц
Скорость передачи символов: QPSK 1~45Msps
Уровень сигнала: -65~ -25 дБм
Демодуляция FEC: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2
Входная частота: 950-2150 МГц
Скорость передачи символов: QPSK/8PSK 1~45Msps
16APSK 1~45 Мбит/с
32APSK1~32 Мбит/с
Демодуляция FEC: 1/2, 2/3, 3/4,5/6,7/8, 4/5,5/6,8/9, 9/10
DVB-S2X
Входная частота: 950-2150 МГц
Скорость передачи символов: QPSK/8PSK/16APSK 0,5~45 Мбит/с; 8APSK/32APSK: 0,5~40 Мбит/с
Демодуляция FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18.
8APSK: 5/9-л, 26/45-л
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-Л, 8/15-Л, 5/9-Л, 26/45, 3/5, 3/5-Л, 28/45, 23/36, 2/3-Л, 25/36, 13/18, 7/9, 77/90
32АПСК: 3/4, 4/5, 5/6, 8/9, 2/3-Л, 32/45, 11/15, 7/9
Поддержка функции Diseqc
Мультиплексирование: Максимальное переназначение PID: 256 выходных PID Функция: переназначение PID (автоматически или вручную), точная настройка PCR, автоматическое создание таблицы PSI/SI
Дескремблирование:
Количество CAM/CI: 2
Режим BISS: режим 1, режим E; 32 ключа BISS
Карта дескремблирования DX942A на 4 частоты
Трансляция в: 4 входа частот (каждый RF в интерфейсе для захвата 2 частот), тип F,
Трансляция: 16 SPTS выход через UDP/RTP
DVB-CI: 2 независимых слота общего интерфейса
Стандарт: DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T переключаемый
Стандарт: DVB-C (J.83 A/C); J.83B
Входная частота: 60 МГц~890 МГц
Скорость передачи символов: 1000~9000 Кбит/с
Созвездие: 16/32/64/128/256 QAM; 64/256 QAM для J.83B
Стандарт: DVB-T/T2
Частота на входе: 60 МГц~890 МГц
Пропускная способность: 5/6/7/8M пропускной способности
Поддержка PLP для DVB-T2
Стандарт: ISDB-T
Входная частота: 60-890 МГц
Мультиплексирование: Максимальное переназначение PID: 256 выходных PID
Функция: переназначение PID (автоматически или вручную), автоматическая генерация таблицы PSI/SI
Дескремблирование:
Количество CAM/CI: 2
Режим BISS: режим 1, режим E; 32 ключа BISS
Плата кодировщика HDMI DX228S 8
Вход: 8*HDMI (доступно 4 HDMI)
Выход: 8*SPTS (4 SPTS, если 4 HDMI) выход через UDP/RTP/RTSP, Unicast/Multicast
Кодирование видео:
Формат видео: MPEG-4 AVC/H.264
Входное разрешение: 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i,1280×720_60P, 1280×720_50P, 720×576_50i, 720×480_60i, Выходное разрешение: 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Структура GOP: IP…P (регулировка P-кадра, без B-кадра)
Скорость передачи видео: 1 Мбит/с~13 Мбит/с
Управление скоростью: CBR/VBR
Кодирование аудио: Формат аудио: MPEG1 Layer II, LC-AAC, HE-AAC и AC3 Pass through, поддержка регулировки усиления звука
Частота дискретизации: 48 кГц
Скорость передачи аудиоданных:
MPEG-1 Layer 2: 48/56/64/80/96/112/128/160/192/224/256/320/384 кбит/с
LC-AAC: 48/56/64/80/96/112/128/160/192/224/256/320/384 кбит/с
HE-AAC: 48/56/64/80/96/112/128 кбит/с
Поддержка логотипа, подписи, вставки QR-кода
Плата кодировщика HDMI DX228S-V2 8
Вход: 8*HDMI (доступно 4 HDMI)
Выход: 8*SPTS (4 SPTS, если 4 HDMI) выход через UDP/RTP/RTSP, Unicast/Multicast Кодирование видео: Формат видео: HEVC/H.265, MPEG-4 AVC/H.264
Входное разрешение: 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i,1280×720_60P, 1280×720_50P, 720×576_50i, 720×480_60i, Выходное разрешение: 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Структура GOP: IP…P (регулировка P-кадра, без B-кадра)
Скорость передачи видео: 1 Мбит/с~13 Мбит/с на каждый канал
Управление скоростью: CBR/VBR
Кодирование аудио: Формат аудио: MPEG1 Layer II, LC-AAC, HE-AAC и AC3 Pass through, поддержка регулировки усиления
звука
Частота дискретизации: 48 кГц
Скорость передачи аудиоданных: MPEG-1 Layer 2: 48/56/64/80/96/112/128/160/192/224/256/320/384 кбит/с
LC-AAC: 48/56/64/80/96/112/128/160/192/224/256/320/384 кбит/с
HE-AAC: 48/56/64/80/96/112/128 кбит/с
Поддержка логотипа, подписи, вставки QR-кода

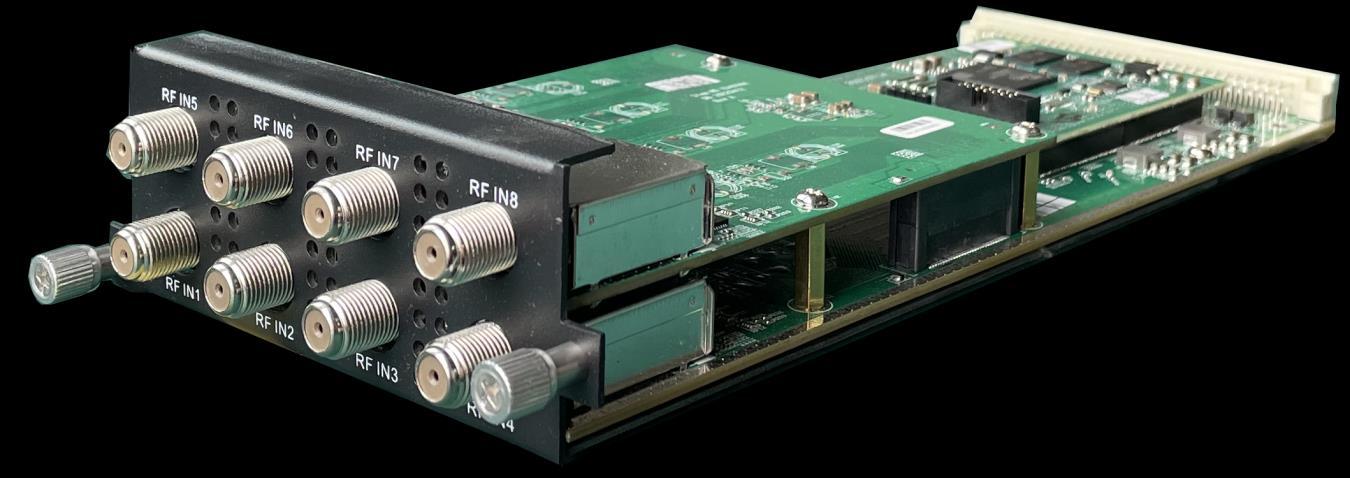

Вход потока: 8 входов тюнера, тип F,
Исходящий поток: 512 SPTS исходящий по UDP/RTP/RTSP, Unicast/Multicast
Вход тюнера: DVB-S/S2/S2X
Скорость передачи символов: QPSK/8PSK/16APSK 0,5~45 Мбит/с; 8APSK/32APSK: 0,5~40 Мбит/с
Входная частота: 950-2150 МГц
Созвездие DVB-S: QPSK
Демодуляция FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Созвездие DVB-S2: QPSK/8PSK/16APSK/32APSK
Демодуляция FEC:
QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10
Созвездие DVB-S2X: QPSK/8PSK/8APSK/16APSK/32APSK
Демодуляция FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18.
8APSK: 5/9-л, 26/45-л
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-Л, 8/15-Л, 5/9-Л, 26/45, 3/ 5, 3/5-л, 28/45, 23/36, 2/3-л, 25/36, 13/18, 7/9, 77/90
32АПСК: 3/4, 4/5, 5/6, 8/9, 2/3-Л, 32/45, 11/15, 7/9, 9/10
Поддержка функции Diseqc
Мультиплексирование: Максимальное переназначение PID: 256 выходных PID Функция: переназначение PID (автоматически
создание таблицы PSI/SI
PCR,
Дескремблирование: Режим BISS: режим 1, режим E; до 120 Мбит/с, 32 ключа BISS
DX928 8 FTA DVB-C/T/T2/ISDB-T многорежимная тюнерная карта
Вход для потоковой передачи: 8 входов тюнера, тип F Исходящий поток: 512 SPTS исходящий по UDP/RTP/RTSP, Unicast/Multicast
Вход тюнера: DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T переключаемый
Стандарт: DVB-C (J.83 A/C); J.83B
Входная частота: 60 МГц~890 МГц
Скорость передачи символов: 1000~9000 Кбит/с
Созвездие: 16/32/64/128/256 QAM; 64/256 QAM для J.83B
Стандарт: DVB-T/T2
Частота на входе: 60 МГц~890 МГц
Пропускная способность: 5/6/7/8M пропускной способности
Индекс PLP: 0~255 для DVB-T2
Стандарт: ISDB-T
Входная частота: 60-890 МГц
Мультиплексирование: Максимальное переназначение PID: 256 выходных PID Функция: переназначение PID (автоматически или
генерация таблицы PSI/SI
Дескремблирование:
Режим BISS: режим 1, режим E; до 120 Мбит/с, 32 ключа BISS
