NDS3902M DVB-T TransModulator
Hauptmerkmale
* *DVB-S/S2/S2X Tuner-Eingang mit 2 CAM-Steckplätzen
* 2 Gruppen Multiplexing +2 Gruppen DVB-T Modulation
* Unterstützt genaue PCR-Anpassung, PID-Neuzuordnung, PSI/SI-Neuaufbau und -Bearbeitung, A/V-PID-Filterung
* Webbasiertes NMS-Management

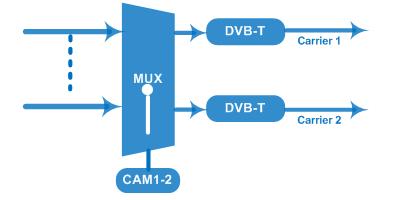

Prinzipdiagramm
Technische Daten
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Tomleequan
Eingang 2 DVB-S/S2/S2X-Tuner
Tuner-Sektion DVB-S/S2/S2X-Tuner
DVB-S
Eingangsfrequenz 950~2150MHz
Symbolrate 0,5 bis 45 Msps
Signalstärke 65 25 dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Konstellation QPSK
Maximale
Eingangsbitrate ≤129 Mbit/s
Eingangsfrequenz 950~2150MHz
Symbolrate
DVB-S2
FEC
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
32APSK: 0,5–40 Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK, 16APSK, 32APSK
Maximale
Eingangsbitrate
≤129 Mbit/s
Eingangsfrequenz 950~2150MHz
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
Symbolrate
DVB-S2X
FEC
8APSK: 0,5 bis 40 Msps
32APSK: 0,5 bis 40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Konstellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Maximale Eingangsbitrate ≤129 Mbit/s
Entschlüsselung CAM/CI
Maximale PID-Neuzuordnung
2 Sätze
256 pro Eingangskanal
A/V-PID-Filterung
Multiplexen
Funktion
Modulation DVB-T
PID-Neuzuordnung
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Standard EN300744
FFT-Modus 2K
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang 2*DVB-T nicht benachbarte Träger kombinierter Ausgang
HF-Ausgangspegel -28~ -3 dBm (79~104 dbµV), 0,1db-Schritte
System
Allgemein
Webbasierter NMS-Support
Ethernet-Software-Upgrade
Temperatur
0–45 °C (Betrieb); -20–80 °C (Lagerung) Leistung
Wechselstrom 100 V ± 1050/60 Hz; Wechselstrom 220 V ± 10 %, 50/60 Hz
