NDS3585 Mehrkanal-CI-Receiver
Jedes Demodulationsmodul = 2 oder 4 *RF/Loop out + 2*CAM + 2*Smartcard
Produkteinführung

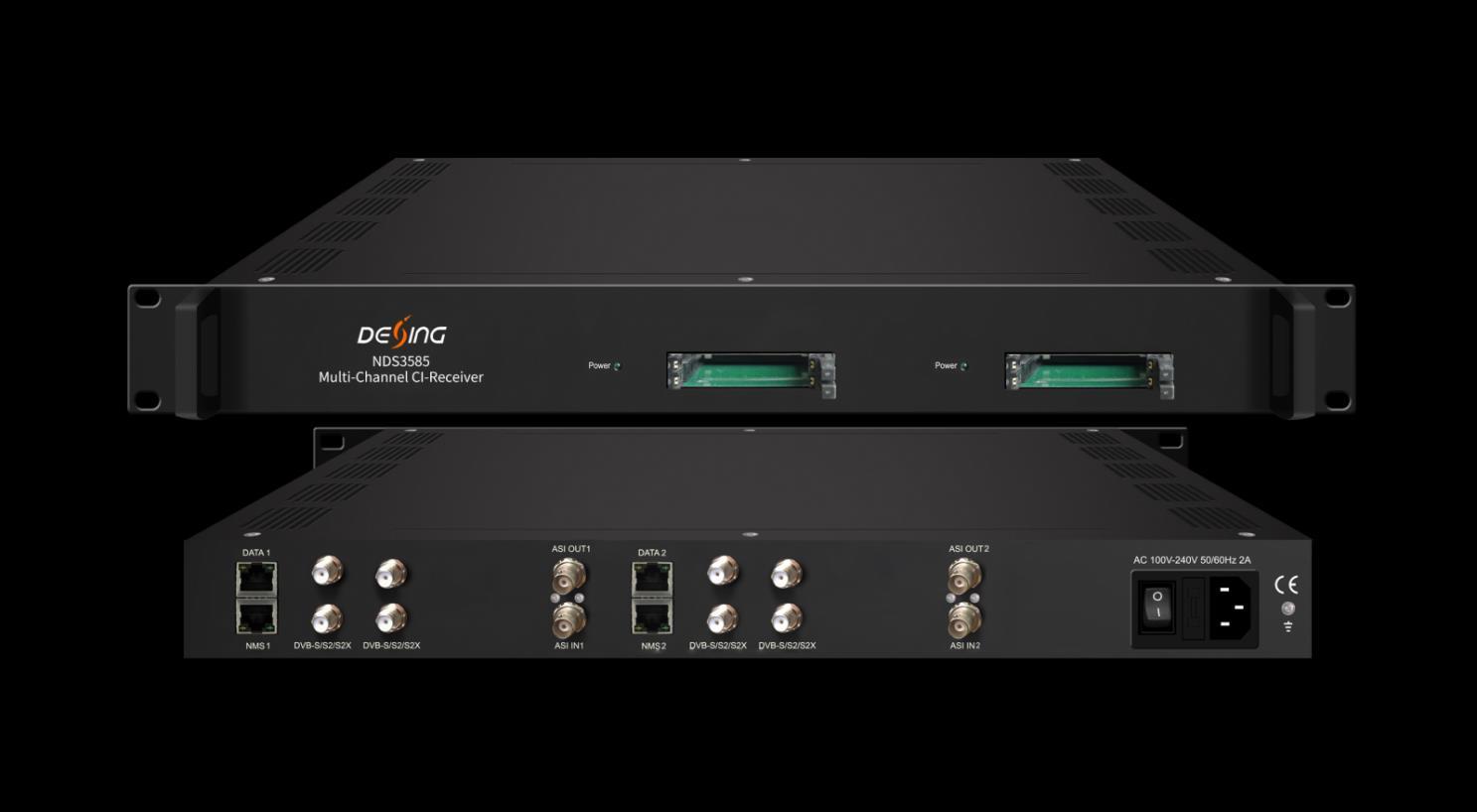

Der Mehrkanal-CI-Receiver NDS3585 ist ein neues Design von DEXIN, das Demodulation und Descrambler in einem Gehäuse integriert, um HF-Signale nach dem Remux in TS-Ausgabe umzuwandeln.
Es handelt sich um ein 1-HE-Gehäuse, das maximal 2 Demodulationsmodule unterstützt. Die 2 CAMs/CIs, die jedem Demodulationsmodul beiliegen, können Programme entschlüsseln, die von verschlüsselten RF-, ASI- und IP-Eingängen stammen. Das CAM benötigt KEINE unansehnlichen externen Netzkabel, Kabel oder zusätzliche Fernbedienungsgeräte. Außerdem ist die BISS-Funktion integriert, um Programme von jedem Eingang zu entschlüsseln. Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, ist jedes Demodulationsmodul des NDS3585 außerdem mit 1 ASI-Eingang und 16 IP-Eingängen für Re-Mux sowie 1 MPTS- und 16 SPTS-Ausgang mit 1 ASI-Ausgang und 1 Datenanschluss ausgestattet.
Hauptmerkmale
* 2 oder 4 Tuner-Eingänge (DVB-C/T/ISDB-T umschaltbar oder DVB-S/S2/S2X oder ATSC optional) für jedes Demodulationsmodul
* 1 ASI- und 16 IP-Eingänge (UDP/RTP) für Re-Mux
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
* Ein CAM kann mehrere Programme von Tunern/ASI/IP entschlüsseln
* Unterstützt BISS-Entschlüsselung
* IP (1 MPTS & 16 SPTS) über UDP- und RTP-Ausgang; ASI-Ausgang für MPTS
* Unterstützt maximal 256 PID-Mapping
* Fernbedienung und Firmware, Web-NMS-Verwaltung
* Updates über das Web
* Beste Qualität und bahnbrechender Preis

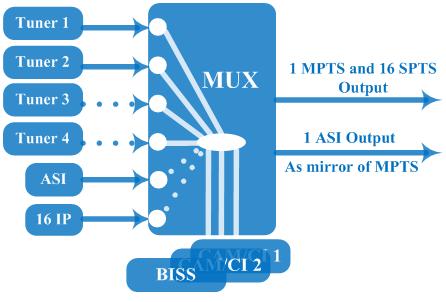

Prinzipdiagramm (jedes Demodulationsmodul)
Technische Spezifikationen
Eingang (pro Demodulationsmodul)
2 oder 4* Tuner-Eingänge (DVB-C/T/ISDB-T umschaltbar oder DVB-S/S2/S2X oder ATSC optional), F-Typ
1*ASI-Eingang für Re-Mux, BNC-Schnittstelle
16*IP-Eingang für Re-Mux (UDP/RTP)
Eingangsfrequenz 60 ~890 MHz
Standard J.83A, J.83C J.83B
Tuner-Sektion
DVB-C
Multi-Mode-Tuner umschaltbar (Neu)
DVB-T
ISDB-T
Satellit
DVB-S
Konstellation 16/32/64/128/256 QAM 64/256 QAM
Eingangsfrequenz 60 ~890 MHz
Bandbreite 6/7/8 M
Eingangsfrequenz 60 ~890 MHz
Eingangsfrequenz 950~2150MHz
Symbolrate 0,5 bis 45 Msps
Signalstärke 65 25 dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
DVB-S2
Konstellation QPSK
Maximale
Eingangsbitrate
≤170 Mbit/s
Eingangsfrequenz 950~2150MHz
Symbolrate
DVB-S2X
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
32APSK: 0,5–40 Msps;
FEC QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK, 16APSK, 32APSK
Maximale
Eingangsbitrate
≤170 Mbit/s
Eingangsfrequenz 950~2150MHz
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
Symbolrate
FEC
8APSK: 0,5 bis 40 Msps
32APSK: 0,5 bis 40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Konstellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Maximale
Eingangsbitrate ≤170 Mbit/s ATSC ATSC Eingangsfrequenz 54-858 MHz
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Entschlüsselung
Ausgang (pro Demodulationsmodul)
System
Verschiedenes
Bandbreite 6 M
Konstellation 8 VSB
CAM/CI-Menge 2 (pro Demodulationsmodul)
BISS-Modus Modus 1, Modus E
1*MPTS & 16*SPTS über UDP, RTP.
1000 Base-T-Ethernet-Schnittstelle (Unicast/Multicast)
1×ASI gespiegelt aus MPTS, BNC-Schnittstelle
Fernverwaltung Webserver-Verwaltung
Sprache Englisch
Aktualisierung Webverwaltung
Dimension 482*300*44mm (B×L×H)
Umfeld 0–45 °C (Arbeit); -20–80 °C (Lagerung)
Stromversorgung 100–240 V Wechselstrom, 50/60 Hz
Stromverbrauch 15 W
Bestellanleitung
bei Ihrer Bestellung bitte sowohl die Optionen für das Demodulationsmodul als auch für den Tuner-Eingang an :
Option 1 1 * Demodulationsmodul, 2 CAM/CI-Steckplätze
Demodulationsmodul
Tuner-Eingang (pro Demodulationsmodul)
Option 2 2*Demodulationsmodule, 4 CAM/CI-Steckplätze
Option 1 2 *
DVB-S/S2/S2X-Tuner
Option 2 2 *
DVB-C/T/ISDB-T-Tuner
Option 3 2 * ATSC-Tuner
Option 4 4 *
DVB-S/S2/S2X-Tuner
Option 5 4 * DVB-C/T/ISDB-T-Tuner
Option 6 4 * ATSC-Tuner
Option 7 2 *
DVB-S/S2/S2X-Tuner + 2 * DVB-C/T/ISDB-T-Tuner
Option 8 2 *
DVB-S/S2/S2X-Tuner + 2 * ATSC-Tuner
Option 9 2 * DVB-C/T/ISDB-T-Tuner + 2 * ATSC-Tuner
