Descrizione generale
Il codificatore e modulatore HD DEXIN NDS3556HS è progettato sulla base di componenti elettronici di consumo che consentono l'ingresso del segnale HDMI nelle distribuzioni TV con applicazioni nell'intrattenimento domestico, nel controllo della sorveglianza, nella segnaletica digitale degli hotel, ecc. Si tratta di un dispositivo all-in-one che integra codifica e modulazione per convertire i segnali audio/video in uscita RF DVB-C/DVB-T/ISDB-T/ATSC.
La sorgente del segnale potrebbe essere un STB, un ricevitore satellitare, telecamere a circuito chiuso, ecc. Il segnale in uscita deve essere ricevuto da TV o STB, ecc.
Caratteristiche principali
*Ingresso HDMI con video H.265/h.264
*DVB-C/DVB-T/ISDB-T/ATSC RF OUT per opzione
*Uscita IP tramite UDP, RTP/RTSP
*Supporta il pass-through AC3
*Supporta l'inserimento OSD (logo/codice QR/didascalia) (opzionale)

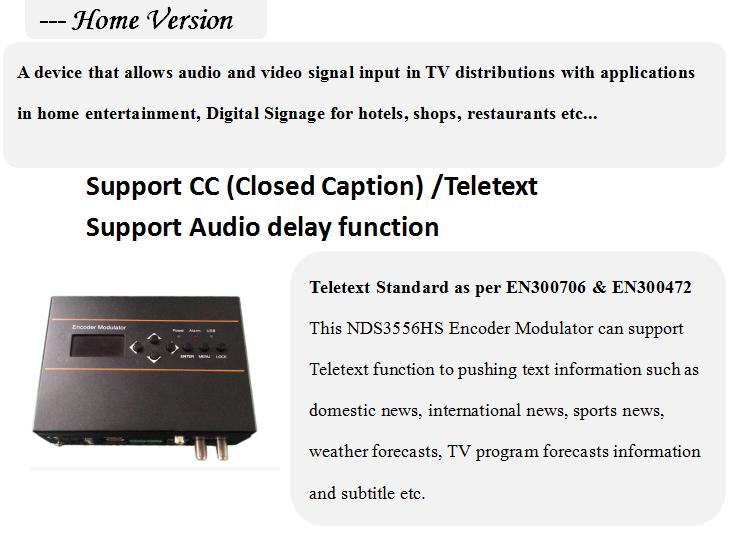

*Supporto CC (sottotitoli)/Televideo
* Supporta la funzione di ritardo audio
* Schermo LED per una facile gestione

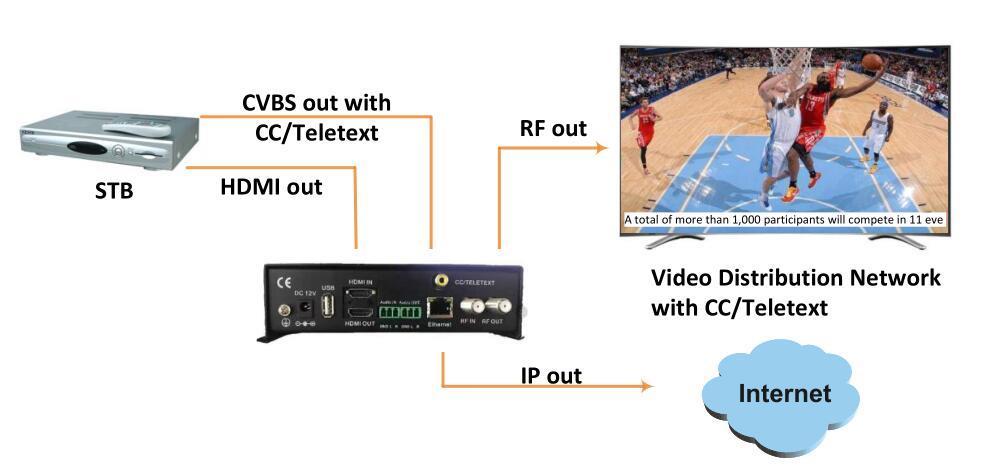

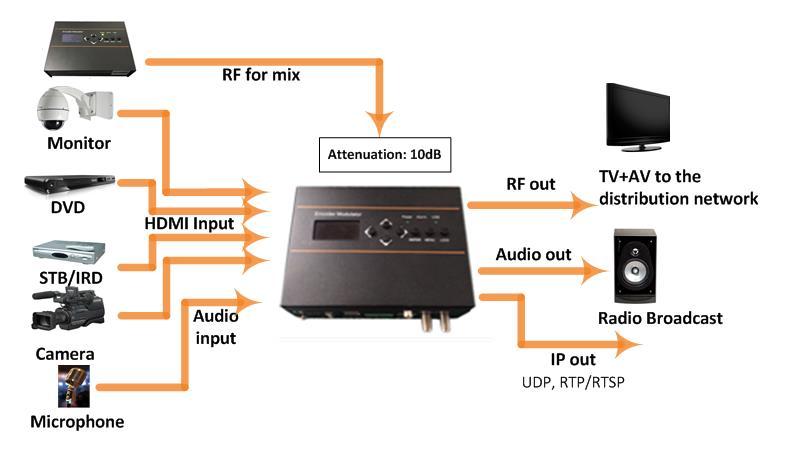

Connessione di sistema
Aspetto e descrizione
Specifiche tecniche
Sezione di codifica HDMI
Codifica
Interfaccia
Video
Formato video: MPEG-4 AVC/H.264
HDMI*1. Uscita loop HDMI*1
Risoluzione 1920*1080_60P, Risoluzione massima: 1920*1080_50P; 1920*1080_59.94P, 1280*720_60p, 1280*720_59.94
Risoluzione: 1280*720_50P
Cromatismo Le 4:2:0
Velocità in bit 1 Mbps~15 Mbps
Controllo della velocità CBR/VBR
Struttura del GOP
Audio Formato di codifica
Proprietà intellettuale
MPEG-1 Livello 2, LC-AAC, HE-AAC, HE-AAC V2; Passaggio AC3
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Frequenza di campionamento 32KHz, 44,1KHz, 48KHz
Velocità in bit Da 48 a 384 Kbps
Uscita IP
IP in uscita tramite UDP (Unicast/multicast), RTP/RTSP, (RJ45, 100M)
Sezione modulatore DVB-C
Standard
J.83A (DVB-C), J.83B MER ≥40dB
Frequenza RF 100-1000 MHz, passo 1 KHz
Livello di uscita RF -20~ -5dBm, passo 1dB
Tasso di simbolo 5.000~7.000Msps regolabile
J.83A
Costellazione 16/32/64/128/256 μm
J.83B
64/ 256 MQ
Larghezza di banda 8 milioni 6 milioni
Sezione modulatore DVB-T
Standard DVB-T COFDM
Larghezza di banda
6 milioni, 7 milioni, 8 milioni
Costellazione QPSK, 16QAM, 64QAM
Tasso di codice
Intervallo di guardia
Modalità di trasmissione:
MER
Frequenza RF
Livello di uscita RF
1/2, 2/3, 3/4, 5/6, 7/8
Dimensioni: 1/32, 1/16, 1/8, 1/4
2K, 8K
≥35 dB
100-900 MHz, passo 1 KHz
-63~ -16dBm, passo 1dB
Sezione modulatore ISDB-T (opzionale)
Standard ARIB STD-B31
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia
Modalità di trasmissione
Tasso di codice
Frequenza RF
Dimensioni: 1/32, 1/16, 1/8, 1/4
2K, 4K, 8K
1/2, 2/3, 3/4, 5/6, 7/8
100~900MHz, passo 1KHz
Livello di uscita RF -63~ -16dBm, passo 1dB
Sezione modulatore ATSC (opzionale)
Standard A/53 dell'ATSC
Costellazione 8 VSB
Livello di uscita RF
-63~-16dBm (44~91 dBµV), passo 1dB
MER ≥35 dB
Frequenza RF
100~900MHz, passo 1KHz
Livello di uscita RF
-63~ -16dBm, passo 1dB Sistema
Gestione Web-GUI, LED+tastiera Lingua Inglese
Aggiornamento Aggiornamento Web Generale
Alimentazione elettrica
Corrente continua 12V Dimensioni 160*120*52mm
Peso < 1kg

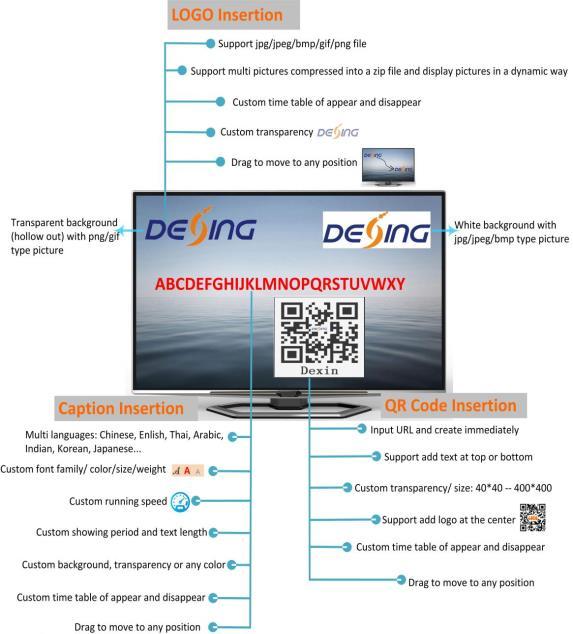

Inserimento OSD (Logo/Codice QR/Didascalia)
Applicazioni tipiche
