Descrição geral
O codificador e modulador HD DEXIN NDS3556HS foi projetado com base em eletrônicos de consumo que permitem entrada de sinal HDMI em distribuições de TV com aplicações em entretenimento doméstico, controle de vigilância, sinalização digital de hotéis, etc.
É um dispositivo tudo-em-um que integra codificação e modulação para converter sinais de áudio/vídeo em saída RF DVB-C/DVB-T/ISDB-T/ATSC.
A fonte do sinal pode ser de um STB, receptor de satélite, câmeras de circuito fechado de televisão, etc. Seu sinal de saída deve ser recebido por TVs ou STBs, etc.
Principais características
*Entrada HDMI com vídeo H.265/h.264
*DVB-C/DVB-T/ISDB-T/ATSC RF OUT para opção
*Saída IP sobre UDP, RTP/RTSP
*Suporte AC3 Pass-through
*Suporte para inserção de OSD (logotipo/código QR/legenda) (opcional)
*Suporte CC (legenda oculta)/ Teletexto
* Suporta função de atraso de áudio
* Tela LED para fácil gerenciamento
Conexão do sistema

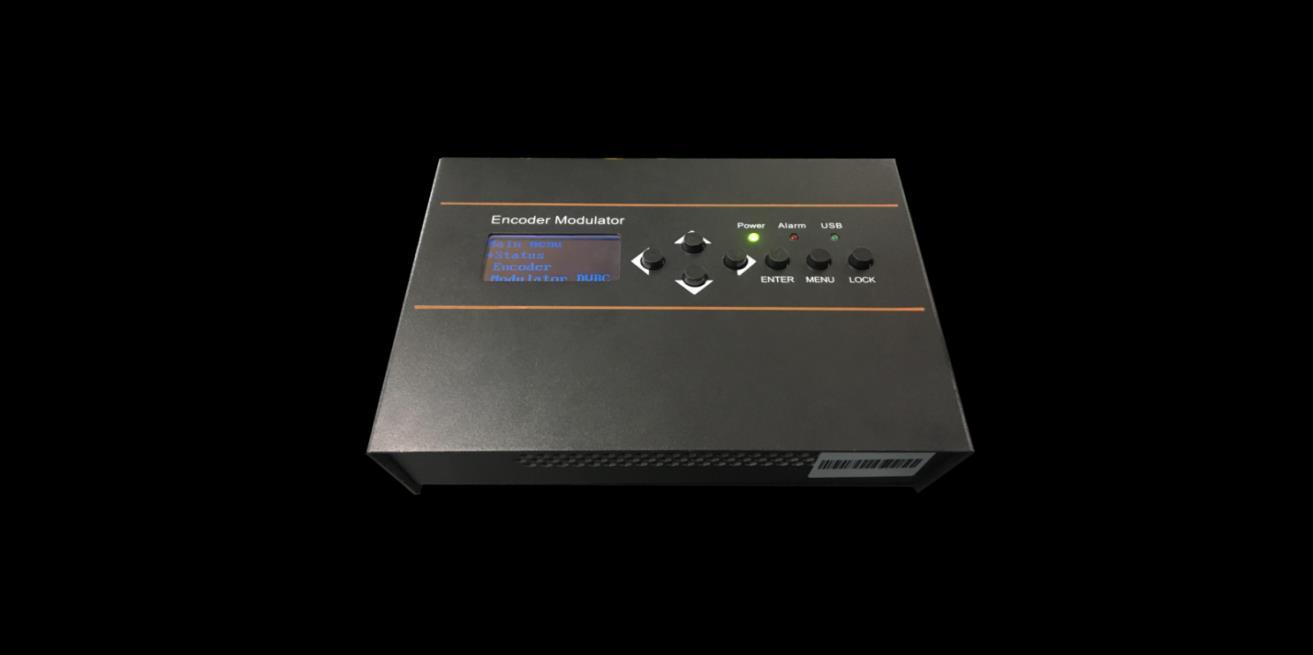

Aparência e Descrição
Especificações técnicas
Seção de codificação HDMI
Codificação
HEVC/H.265, MPEG 4 AVC/H.264 Interface HDMI*1. Saída de loop HDMI*1
Vídeo
Áudio
Resolução 1920*1080_60P, 1920*1080_50P; 1920*1080_59.94P, 1280*720_60p, 1280*720_59,94 1280*720_50P
Croma 4:2:0
Taxa de bits 1Mbps~15Mbps
Controle de Taxa CBR/VBR Estrutura do Partido Republicano Propriedade Intelectual
Formato de codificação
MPEG-1 Camada 2, LC-AAC, HE-AAC, HE-AAC V2;
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Saída IP
Taxa de amostragem
Passagem AC3
32 KHz, 44,1 KHz, 48 KHz
Taxa de bits 48~384 Kbps
Saída IP via UDP (Unicast/multicast), RTP/RTSP, (RJ45, 100M)
Seção do modulador DVB-C
Padrão
J.83A (DVB-C), J.83B
MAIS ≥40dB
Frequência de RF
100-1000MHz, passo de 1KHz
Nível de saída de RF -20~ -5dBm, passo de 1dB
Taxa de símbolo 5.000~7.000Msps ajustável
J.83A
J.83B
Constelação 16/32/64/128/256 QAM 64/ 256 QAM
Largura de banda 8M 6M
Seção do modulador DVB-T
Padrão
DVB-T COFDM
Largura de banda 6M, 7M, 8M
Constelação
QPSK, 16QAM, 64QAM
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo de transmissão: 2K, 8K
MAIS ≥35dB
Frequência de RF 100-900MHz, passo de 1KHz
Nível de saída de RF -63~ -16dBm, passo de 1dB
Seção do modulador ISDB-T (opcional)
Padrão ARIB STD-B31
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo de transmissão 2K, 4K, 8K
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
Frequência de RF 100~900MHz, passo de 1KHz
Nível de saída de RF -63~ -16dBm, passo de 1dB
Seção do modulador ATSC (opcional)
Padrão ATSC A/53
Constelação 8 VSB
Nível de saída de RF -63~-16dBm (44~91 dBµV), passo de 1dB
MAIS
Frequência de RF
Nível de saída de RF
Sistema
Gerenciamento
Linguagem
Atualizar
Em geral
Fonte de energia
Dimensões
≥35dB
100~900MHz, passo de 1KHz
-63~ -16dBm, passo de 1dB
Interface gráfica da Web, LED+Teclado
Inglês
Atualização da Web
Corrente contínua 12 V
160*120*52mm
Peso < 1kg

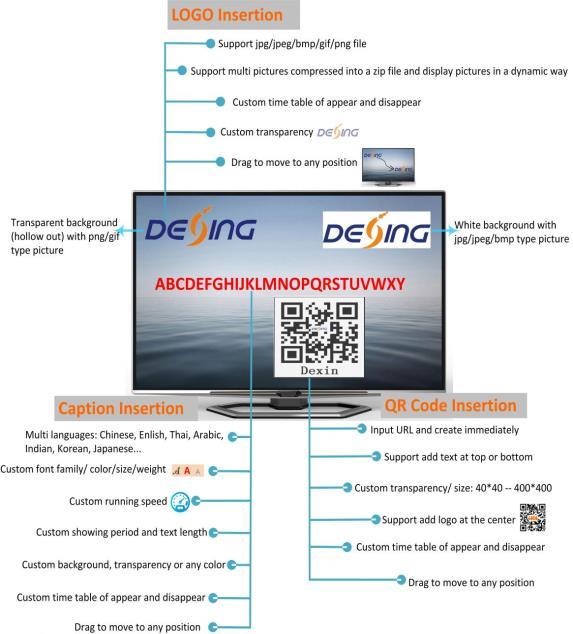

Inserção de OSD (Logotipo/Código QR/Legenda)
