Allgemeine Beschreibung
Der HD-Encoder und -Modulator DEXIN NDS3556HS wurde auf Basis der Unterhaltungselektronik entwickelt und ermöglicht die Eingabe von HDMI-Signalen in TV-Verteilungen mit Anwendungen in den Bereichen Home-Entertainment, Überwachungssteuerung, digitale Beschilderung in Hotels usw.
Es handelt sich um ein All-in-One-Gerät mit integrierter Kodierung und Modulation zur Umwandlung von Audio-/Videosignalen in DVB-C/DVB-T/ISDB-T/ATSC-HF-Ausgang.
Die Signalquelle kann eine STB, ein Satellitenempfänger, eine Überwachungskamera usw. sein. Das Ausgangssignal ist für den Empfang durch Fernseher oder STBs usw. bestimmt.
Hauptmerkmale
*HDMI-Eingang mit H.265/h.264-Video
*DVB-C/DVB-T/ISDB-T/ATSC RF-Ausgang als Option
*IP-Ausgabe über UDP, RTP/RTSP
* Unterstützt AC3-Passthrough

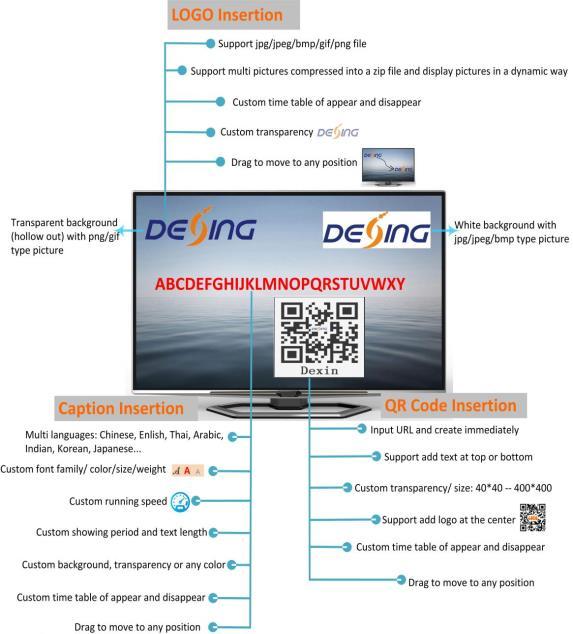

*Unterstützt die Einfügung von OSD (Logo/QR-Code/Beschriftung) (optional)
* Unterstützt CC (Closed Caption)/ Teletext
* Unterstützt die Audioverzögerungsfunktion
* LED-Bildschirm für einfache Verwaltung

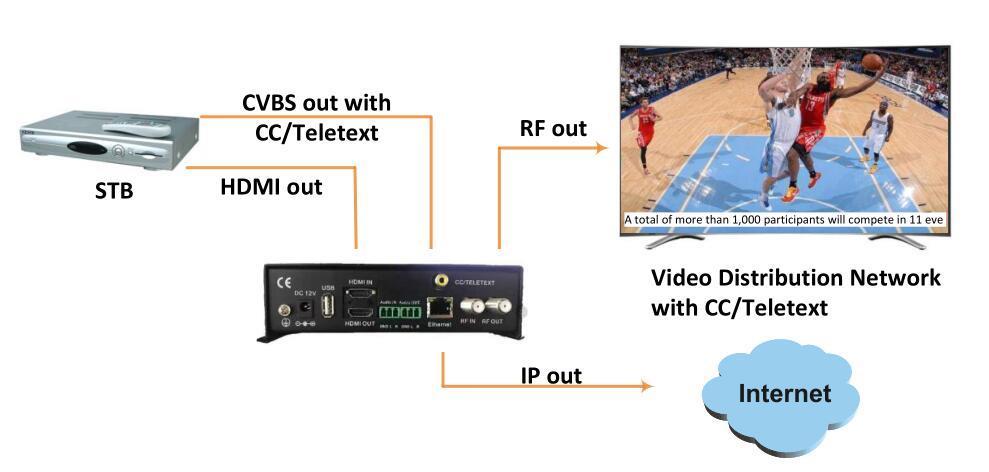

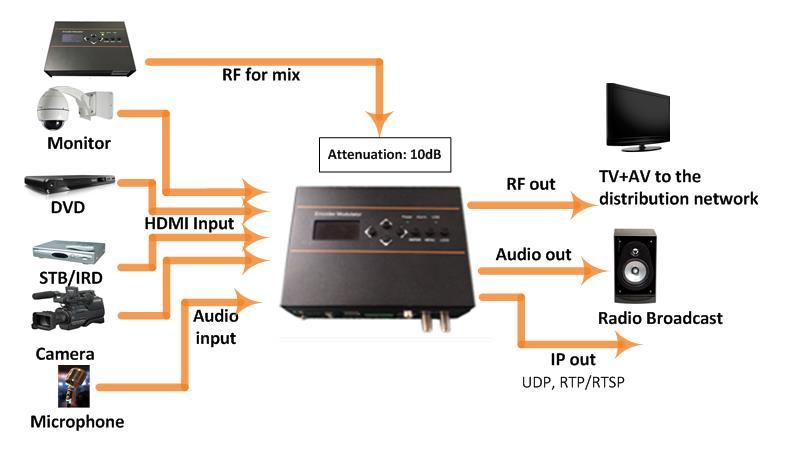

Systemanschluss

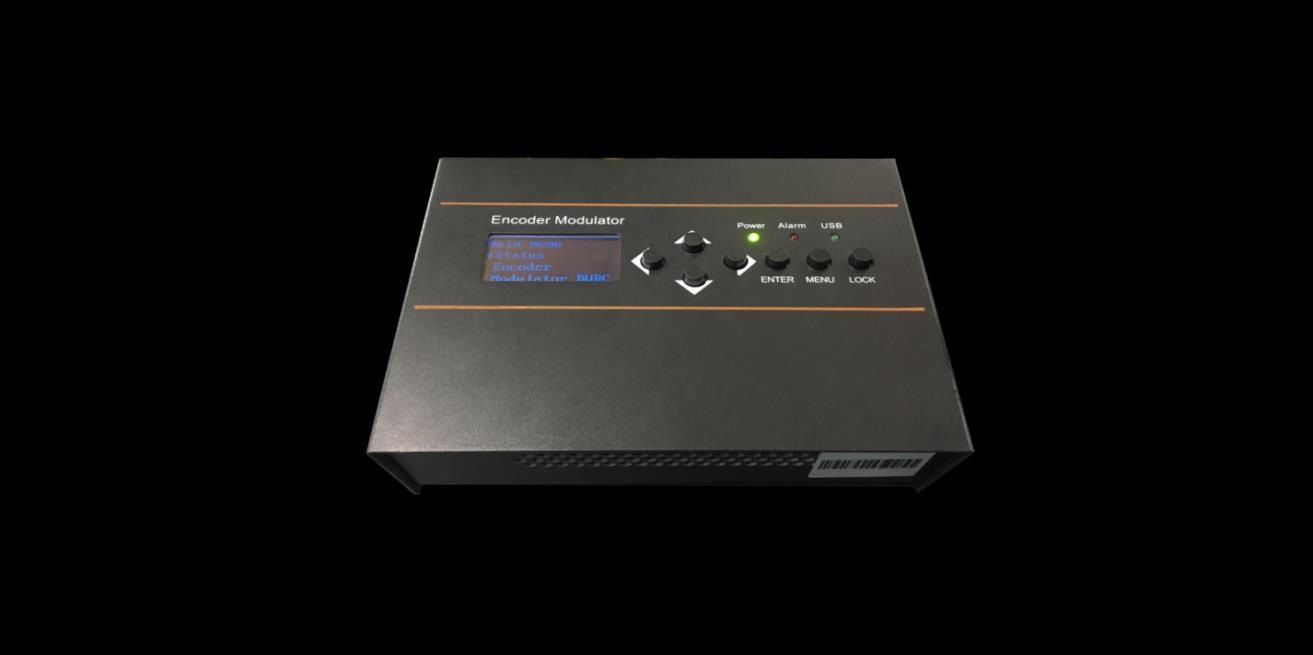

Aussehen und Beschreibung
Technische Spezifikationen
Abschnitt „HDMI -Kodierung“
Codierung
Schnittstelle
Video
Farbsättigung
Bitrate
HEVC/ H.265 , MPEG 4 AVC/H.264
HDMI*1. HDMI-Loop-Ausgang*1
Auflösung 1920*1080_60P, 1920*1080_50P; 1920*1080_59,94P, 1280*720_60p, 1280*720_59,94 1280*720_50P
4:2:0
1 Mbit/s bis 15 Mbit/s
Ratenkontrolle CBR/VBR
GOP-Struktur IP
Audio Kodierungsformat
MPEG-1 Schicht 2, LC-AAC, HE-AAC, HE-AAC V2; AC3-Durchleitung
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Abtastrate
32 kHz, 44,1 kHz, 48 kHz
Bitrate 48 bis 384 Kbit/s
IP-Ausgabe
IP-Ausgang über UDP (Unicast/Multicast), RTP/RTSP, (RJ45, 100M)
DVB-C Modulator-Sektion
Standard
J.83A (DVB-C), J.83B
MER ≥40 dB
HF-Frequenz 100–1000 MHz, 1-kHz-Schritt
HF-Ausgangspegel -20 ~ -5 dBm, 1-dB-Schritt
Symbolrate 5.000~7.000Msps einstellbar
J.83A
J.83B
Konstellation 16/32/64/128/ 256 QAM 64/ 256 QAM
Bandbreite 8M 6M
DVB-T-Modulatorabschnitt
Standard DVB-T COFDM
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus: 2K, 8K
MER ≥35 dB
HF-Frequenz
HF-Ausgangspegel
100-900 MHz, 1-kHz-Schritt
-63~ -16dBm, 1dB-Schritt
ISDB-T-Modulatorabschnitt (optional)
Standard ARIB STD-B31
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus 2K, 4K, 8K
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
HF-Frequenz
100~900 MHz, 1-kHz-Schritt
HF-Ausgangspegel -63~ -16dBm, 1dB-Schritt
ATSC-Modulatorabschnitt (optional)
Standard ATSC A/53
Konstellation 8 VSB
HF-Ausgangspegel
-63~-16dBm (44~91 dBµV), 1-dB-Schritt
MER ≥35 dB
HF-Frequenz
100~900 MHz, 1-kHz-Schritt
HF-Ausgangspegel -63~ -16dBm, 1dB-Schritt System
Management
Web-GUI, LED+Tastatur
Sprache Englisch
Aktualisierung
Allgemein
Stromversorgung
Web-Update
Gleichstrom 12 V Maße 160*120*52 mm
Gewicht < 1kg
OSD-Einfügung (Logo/QR-Code/Beschriftung)
Typische Anwendungen
