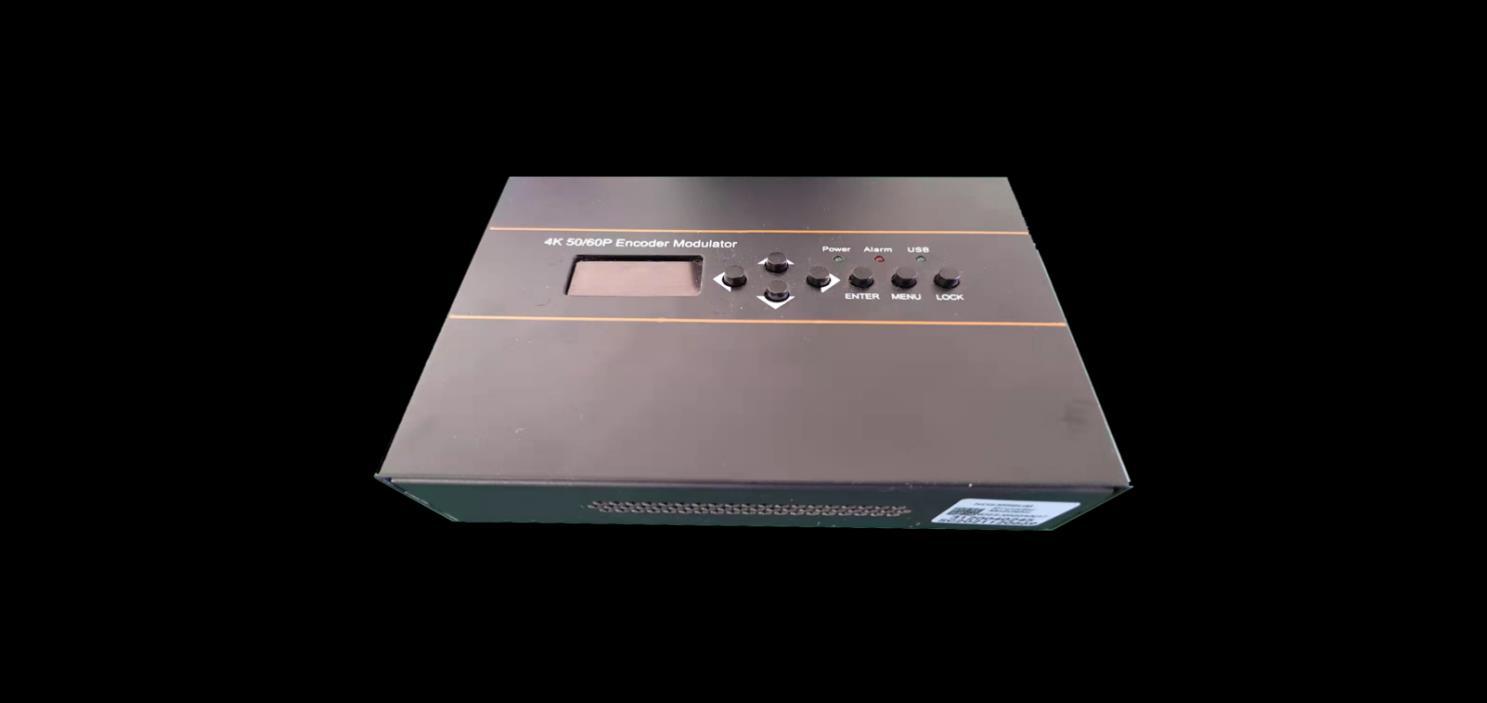

Descrizione generale
Il modulatore encoder DEXIN NDS3556 4K 50/60P è progettato sulla base di componenti elettronici di consumo che consentono l'ingresso del segnale HDMI nelle distribuzioni TV con applicazioni nell'intrattenimento domestico, nel controllo della sorveglianza, nella segnaletica digitale degli hotel, ecc. Si tratta di un dispositivo all-in-one che integra codifica e modulazione per convertire i segnali audio/video in uscita RF DVB-C/DVB-T/ISDB-T/ATSC.
La sorgente del segnale potrebbe essere un STB, un ricevitore satellitare, telecamere a circuito chiuso, ecc. Il segnale in uscita deve essere ricevuto da TV o STB, ecc.
Caratteristiche principali
Ingresso HDMI con video H.265/h.264 (codifica 4K solo per H.265)
DVB-C/DVB-T/ISDB-T/ATSC RF OUT per opzione ordine
Uscita IP su UDP, RTP/RTSP dalla porta dati autoadattativa 100/1000M
Supporta il pass-through AC3
Supporta l'inserimento OSD (logo/codice QR), il logo è disponibile in formato PPT

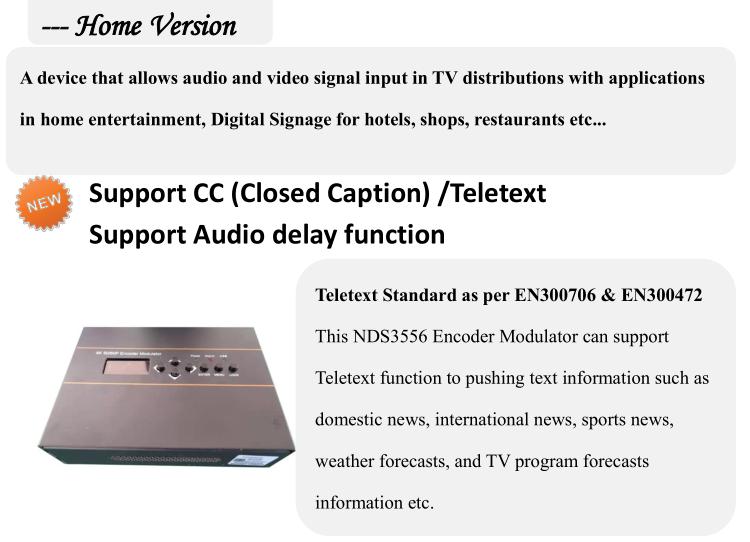

Supporta CC (sottotitoli) / Televideo (CC non è disponibile per H.265 al momento)
Supporta la funzione di ritardo audio
Supporta la registrazione e la riproduzione TS tramite disco USB (FTA 32)
Schermo LCD per una facile gestione

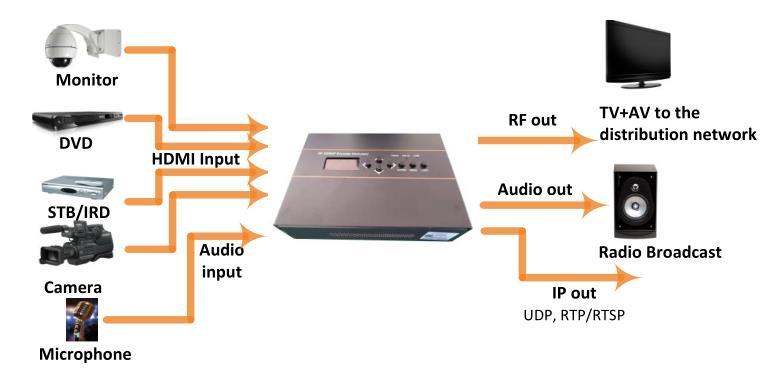

Connessione di sistema

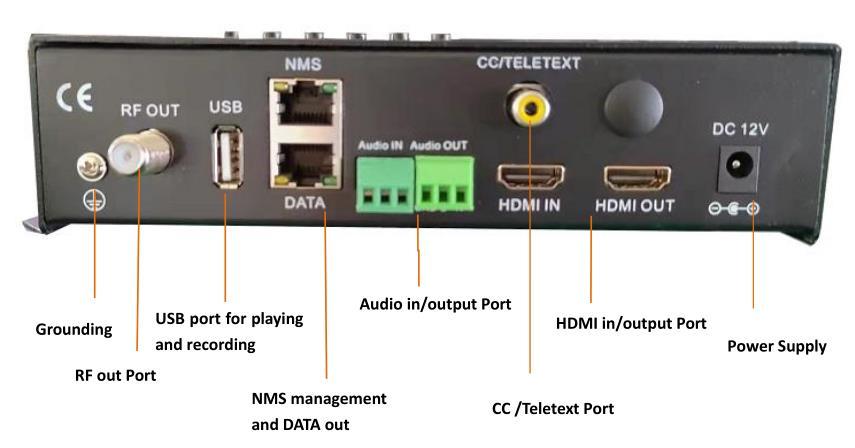

Aspetto e descrizione
Specifiche tecniche
Video
Sezione di codifica HDMI
Codifica Formato video: MPEG-4 AVC/H.264
Interfaccia HDMI*1. Uscita loop HDMI*1 Risoluzione 3840*2160_60/50P (solo H.265),
Tomleequan
Audio
Cromatismo
Contatto: Tomleequan Email:
Risoluzione 1920*1080_60/59.94/50P, Risoluzione 1280*720_60/59.94/50P,
Ingresso:4:4:4/4:2:2; uscita:4:2:0
Velocità in bit 2Mbps~20Mbps
Controllo della velocità
CBR/VBR
Struttura del GOP IBBP, IPPP
Formato di codifica
Frequenza di campionamento
Velocità in bit
MPEG-1 Livello 2, LC-AAC, HE-AAC, HE-AAC V2; Passaggio AC3
32KHz, 44,1KHz, 48KHz
48 Kbps~384 Kbps (MPEG-1 Livello 2 e LC-AAC)
24 Kbps~128 Kbps (HE-AAC)
18 Kbps~56 Kbps (HE-AAC V2)
Uscita IP
IP in uscita su UDP (Unicast/multicast), RTP/RTSP, (RJ45, 100M/1000M autoadattativo)
Sezione modulatore DVB-C
Standard J.83A (DVB-C), J.83B
MER ≥40dB
Frequenza RF
Livello di uscita RF
100-1000 MHz, passo 1 KHz
-20~ -5dBm, passo 1dB
Tasso di simbolo 5.000~7.000Msps regolabile
J.83A J.83B
Costellazione
Larghezza di banda
16/32/64/128/256 μm 64/ 256 MQ
8 milioni 6 milioni
Sezione modulatore DVB-T
Standard DVB-T COFDM
Larghezza di banda 6 milioni, 7 milioni, 8 milioni
Costellazione
QPSK, 16QAM, 64QAM
Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8
Intervallo di guardia
Dimensioni: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione: 2K, 8K
MER ≥35 dB
Frequenza RF
Livello di uscita RF
100-900 MHz, passo 1 KHz
-63~ -16dBm, passo 1dB
Sezione modulatore ISDB-T
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Standard ARIB STD-B31
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia
Dimensioni: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione 2K, 4K, 8K
Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8
Frequenza RF
100~900MHz, passo 1KHz
Livello di uscita RF -63~ -16dBm, passo 1dB
Sezione modulatore ATSC
Standard A/53 dell'ATSC
Costellazione 8 VSB
Livello di uscita RF
-63~-16dBm (44~91 dBµV), passo 1dB
MER ≥35 dB
Frequenza RF
100~900MHz, passo 1KHz
Livello di uscita RF -63~ -16dBm, passo 1dB
Sistema
Gestione Web-GUI, LED+tastiera
Lingua Inglese
Aggiornamento
Alimentazione elettrica
Dimensioni
Aggiornamento Web Generale
Corrente continua 12V
203*144*52mm
Peso < 1kg
