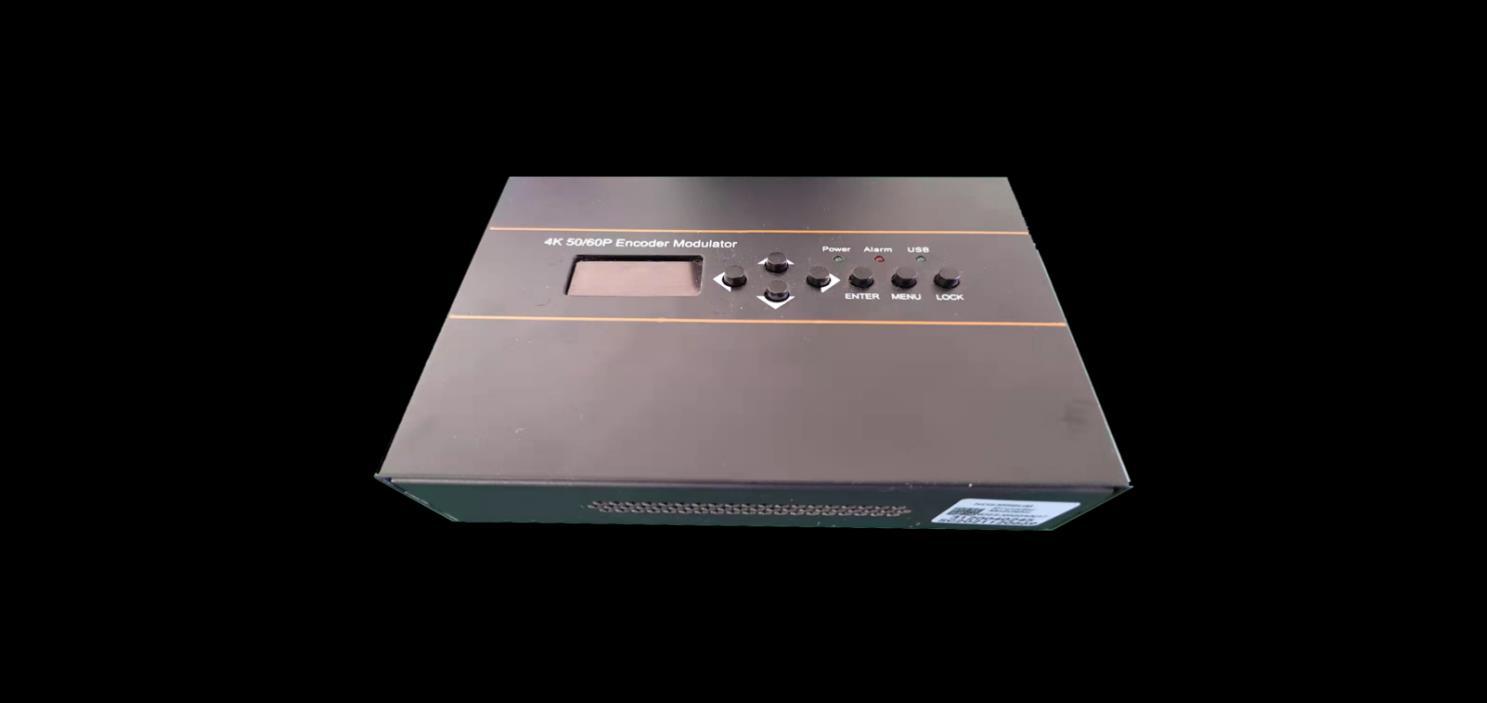

Allgemeine Beschreibung
Der DEXIN NDS3556 4K 50/60P-Encoder-Modulator wurde auf Basis von Unterhaltungselektronik entwickelt und ermöglicht die Eingabe von HDMI-Signalen in TV-Verteilungen mit Anwendungen in den Bereichen Home-Entertainment, Überwachungssteuerung, digitale Beschilderung in Hotels usw.
Es handelt sich um ein All-in-One-Gerät mit integrierter Kodierung und Modulation zur Umwandlung von Audio-/Videosignalen in DVB-C/DVB-T/ISDB-T/ATSC-HF-Ausgang.
Die Signalquelle kann eine STB, ein Satellitenempfänger, eine Überwachungskamera usw. sein. Das Ausgangssignal ist für den Empfang durch Fernseher oder STBs usw. bestimmt.
Hauptmerkmale
HDMI-Eingang mit H.265/h.264-Video (4K-Kodierung nur für H.265)
DVB-C/DVB-T/ISDB-T/ATSC RF OUT als Bestelloption
IP-Ausgabe über UDP, RTP/RTSP vom selbstadaptiven 100/1000M-Datenport
Unterstützt AC3-Passthrough
Unterstützt das Einfügen von OSD (Logo/QR-Code), Logo im PPT-Format ist verfügbar
Unterstützt CC (Closed Caption)/Teletext (CC ist derzeit für H.265 nicht verfügbar)
Unterstützt die Audioverzögerungsfunktion
Unterstützt TS-Aufnahme und -Wiedergabe über USB-Festplatte (FTA 32)
LCD-Bildschirm für einfache Verwaltung

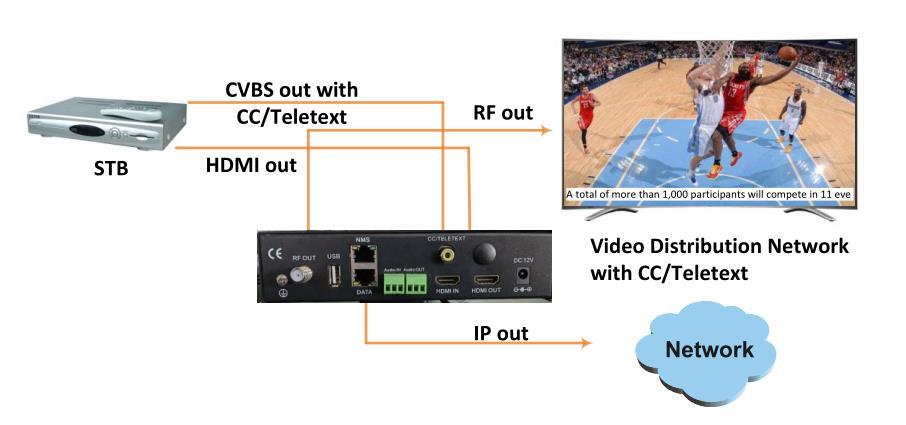

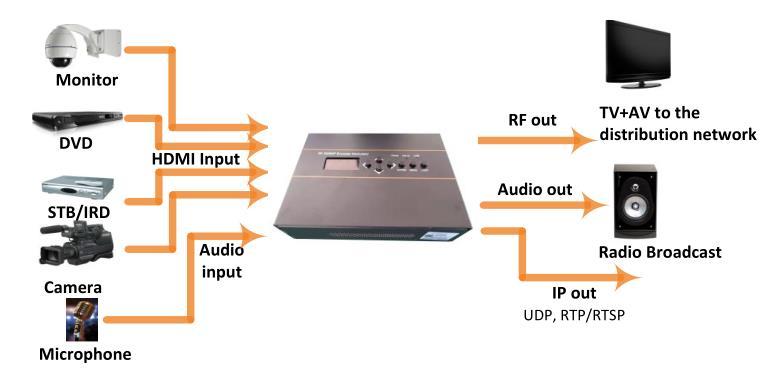

Systemanbindung
Kontakt: Tomleequan E-Mail:

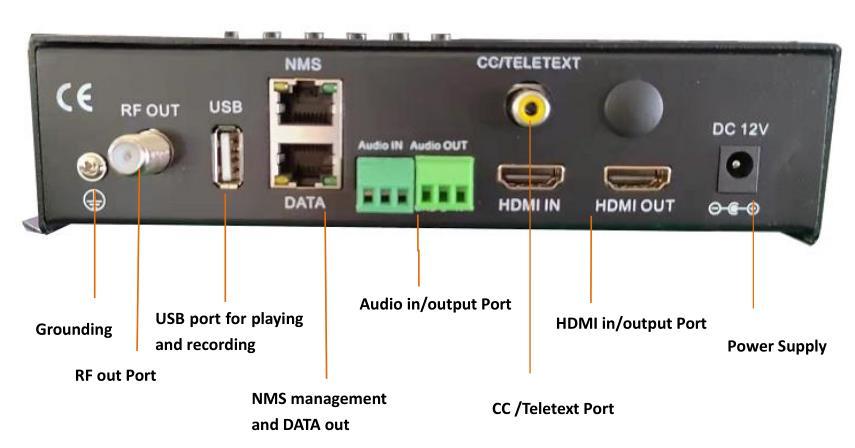

Aussehen und Beschreibung
Technische Spezifikationen
Video
Abschnitt „HDMI-Kodierung“
Codierung HEVC/ H.265 , MPEG 4 AVC/H.264
Schnittstelle HDMI*1. HDMI-Loop-Ausgang*1
Auflösung 3840*2160_60/50P (nur H.265),
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Audio
Farbsättigung
Bitrate
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
1920*1080_60/59.94/50P, 1280*720_60/59.94/50P,
Eingabe: 4:4:4/4:2:2; Ausgabe: 4:2:0
2 Mbit/s bis 20 Mbit/s
Ratenkontrolle CBR/VBR
GOP-Struktur IBBP, IPPP
Kodierungsformat
Abtastrate
Bitrate
MPEG-1 Schicht 2, LC-AAC, HE-AAC, HE-AAC V2; AC3-Durchleitung
32 kHz, 44,1 kHz, 48 kHz
48 Kbit/s – 384 Kbit/s (MPEG-1 Layer 2 und LC-AAC)
24 Kbit/s bis 128 Kbit/s (HE-AAC)
18 Kbit/s bis 56 Kbit/s (HE-AAC V2)
IP-Ausgabe
IP-Ausgang über UDP (Unicast/Multicast), RTP/RTSP, (RJ45, 100M/1000M selbstadaptiv)
DVB-C Modulator-Sektion
Standard J.83A (DVB-C), J.83B
MER ≥40 dB
HF-Frequenz
HF-Ausgangspegel
100–1000 MHz, 1-kHz-Schritt
-20 ~ -5 dBm, 1-dB-Schritt
Symbolrate 5.000~7.000Msps einstellbar
J.83A J.83B
Konstellation
16/32/64/128/ 256 QAM 64/ 256 QAM
Bandbreite 8M 6M
DVB-T-Modulatorabschnitt
Standard DVB-T COFDM
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus: 2K, 8K
MER ≥35 dB
HF-Frequenz 100-900 MHz, 1-kHz-Schritt
HF-Ausgangspegel
-63~ -16dBm, 1dB-Schritt
ISDB-T-Modulatorabschnitt
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Standard ARIB STD-B31
Konstellation
QPSK, 16QAM, 64QAM
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus 2K, 4K, 8K
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
HF-Frequenz
HF-Ausgangspegel
100~900 MHz, 1-kHz-Schritt
-63~ -16dBm, 1dB-Schritt
ATSC-Modulator-Sektion
Standard ATSC A/53
Konstellation 8 VSB
HF-Ausgangspegel
-63~-16dBm (44~91 dBµV), 1-dB-Schritt
MER ≥35 dB
HF-Frequenz
HF-Ausgangspegel
Management
100~900 MHz, 1-kHz-Schritt
-63~ -16dBm, 1dB-Schritt System
Web-GUI, LED+Tastatur Sprache Englisch
Aktualisierung
Stromversorgung
Maße
Web-Update Allgemein
Gleichstrom 12 V
203*144*52 mm
Gewicht < 1kg
