Descrição geral
O codificador modulador DEXIN NDS3556 4K 50/60P foi projetado com base em eletrônicos de consumo que permitem entrada de sinal HDMI em distribuições de TV com aplicações em entretenimento doméstico, controle de vigilância, sinalização digital de hotéis, etc.
É um dispositivo tudo-em-um que integra codificação e modulação para converter sinais de áudio/vídeo em saída RF DVB-C/DVB-T/ISDB-T/ATSC.
A fonte do sinal pode ser de um STB, receptor de satélite, câmeras de circuito fechado de televisão, etc. Seu sinal de saída deve ser recebido por TVs ou STBs, etc.
Principais características
Entrada HDMI com vídeo H.265/h.264 (codificação 4K apenas para H.265)
DVB-C/DVB-T/ISDB-T/ATSC RF OUT para opção de pedido
Saída IP sobre UDP, RTP/RTSP da porta de dados autoadaptável 100/1000M
Suporte AC3 Pass-through
Suporte para inserção de OSD (logotipo/código QR), logotipo em formato PPT disponível
Suporte CC (legenda oculta)/teletexto (CC não está disponível para H.265 no momento)
Suporte a função de atraso de áudio
Suporte para gravação e reprodução de TS via disco USB (FTA 32)
Tela LCD para fácil gerenciamento

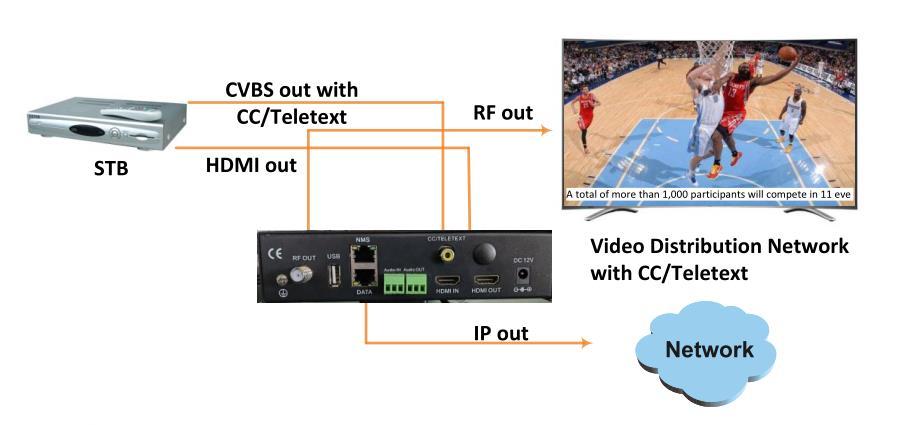

Conexão do sistema
Aparência e Descrição
Especificações técnicas
Seção de codificação HDMI
Codificação HEVC/H.265, MPEG 4 AVC/H.264
Vídeo
Interface HDMI*1. Saída de loop HDMI*1 Resolução 3840*2160_60/50P (somente H.265),
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Croma
Taxa de bits
Controle de Taxa
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
1920*1080_60/59.94/50P, 1280*720_60/59.94/50P,
Entrada:4:4:4/4:2:2; saída:4:2:0
2 Mbps ~ 20 Mbps
CBR/VBR
Estrutura do Partido Republicano IBBP, IPPP
Formato de codificação
Áudio
Taxa de amostragem
Taxa de bits
MPEG-1 Camada 2, LC-AAC, HE-AAC, HE-AAC V2; Passagem AC3
32 KHz, 44,1 KHz, 48 KHz
48 Kbps ~ 384 Kbps (MPEG-1 Camada 2 e LC-AAC)
24 Kbps~128 Kbps (HE-AAC)
18 Kbps~56 Kbps (HE-AAC V2)
Saída IP
Saída IP via UDP (Unicast/multicast), RTP/RTSP, (RJ45, 100M/1000M autoadaptável)
Seção do modulador DVB-C
Padrão
J.83A (DVB-C), J.83B
MAIS ≥40dB
Frequência de RF
Nível de saída de RF
100-1000MHz, passo de 1KHz
-20~ -5dBm, passo de 1dB
Taxa de símbolo 5.000~7.000Msps ajustável
J.83A J.83B
16/32/64/128/256
Constelação
Largura de banda
QAM 64/ 256 QAM
8M 6M
Seção do modulador DVB-T
Padrão DVB-T COFDM
Largura de banda 6M, 7M, 8M
Constelação QPSK, 16QAM, 64QAM
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo de transmissão: 2K, 8K
MAIS ≥35dB
Frequência de RF
100-900MHz, passo de 1KHz
Nível de saída de RF -63~ -16dBm, passo de 1dB
Seção do modulador ISDB-T
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Padrão ARIB STD-B31
Constelação
Intervalo de guarda
QPSK, 16QAM, 64QAM
1/32, 1/16, 1/8, 1/4
Modo de transmissão 2K, 4K, 8K
Taxa de código
Frequência de RF
Nível de saída de RF
1/2, 2/3, 3/4, 5/6, 7/8
100~900MHz, passo de 1KHz
-63~ -16dBm, passo de 1dB
Seção do modulador ATSC
Padrão ATSC A/53
Constelação 8 VSB
Nível de saída de RF
-63~-16dBm (44~91 dBµV), passo de 1dB
MAIS ≥35dB
Frequência de RF
Nível de saída de RF
Gerenciamento
100~900MHz, passo de 1KHz
-63~ -16dBm, passo de 1dB
Sistema
Interface gráfica da Web, LED+Teclado
Linguagem Inglês
Atualizar
Fonte de energia
Dimensões
Atualização da Web Em geral
Corrente contínua 12 V
203*144*52mm
Peso < 1kg
