Panoramica del prodotto
Il codificatore e modulatore della serie NDS3554 è un prodotto elettronico di consumo di DEXIN che consente l'ingresso del segnale audio/video nelle distribuzioni TV con applicazioni nell'intrattenimento domestico, nella segnaletica digitale degli hotel, nei negozi ecc.

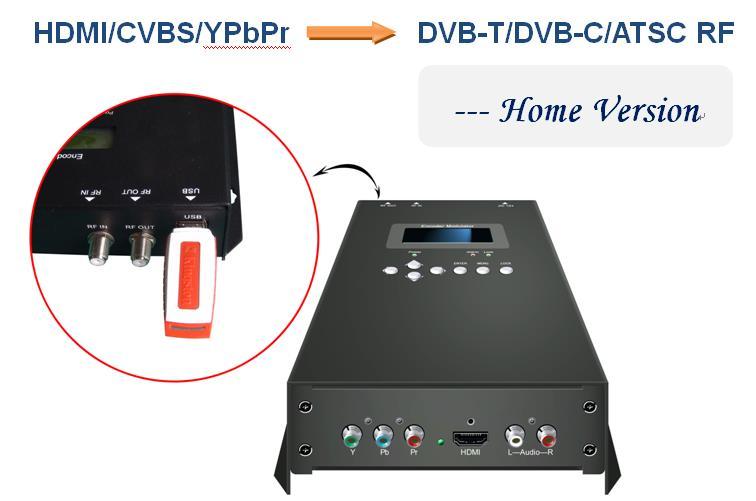

Si tratta di un dispositivo all-in-one che integra la codifica MPEG2 HD/SD e MPEG4 AVC H.264 HD/SD e la modulazione per convertire i segnali video/audio in RF digitali in un intervallo di frequenza compreso tra 30 e 960 MHz.
La sorgente del segnale potrebbe essere costituita da ricevitori satellitari, telecamere a circuito chiuso, lettori Blu-ray, antenne ecc. Il segnale in uscita deve essere ricevuto da TV o STB ecc.
Caratteristiche principali
* Supporta ingresso HDMI/YPbPr/CVBS
* Supporta 1 uscita RF DVB-T/DVB-C/ATSC
* Codifica video MPEG2 e MPEG4 HD/SD

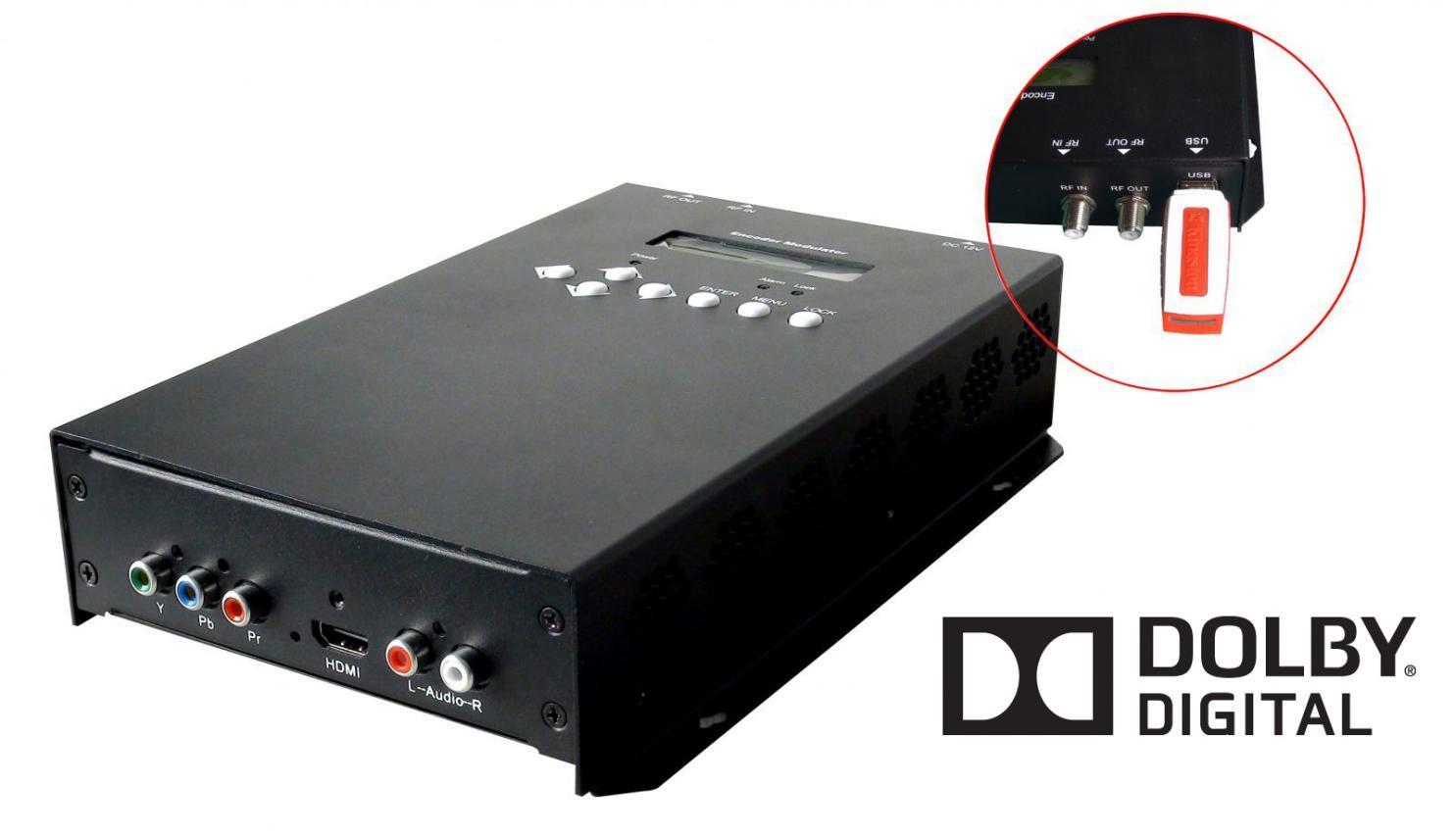

* Codifica audio Dolby Digital AC3 (2.0), passthrough AC3 (solo per interfaccia HDMI)

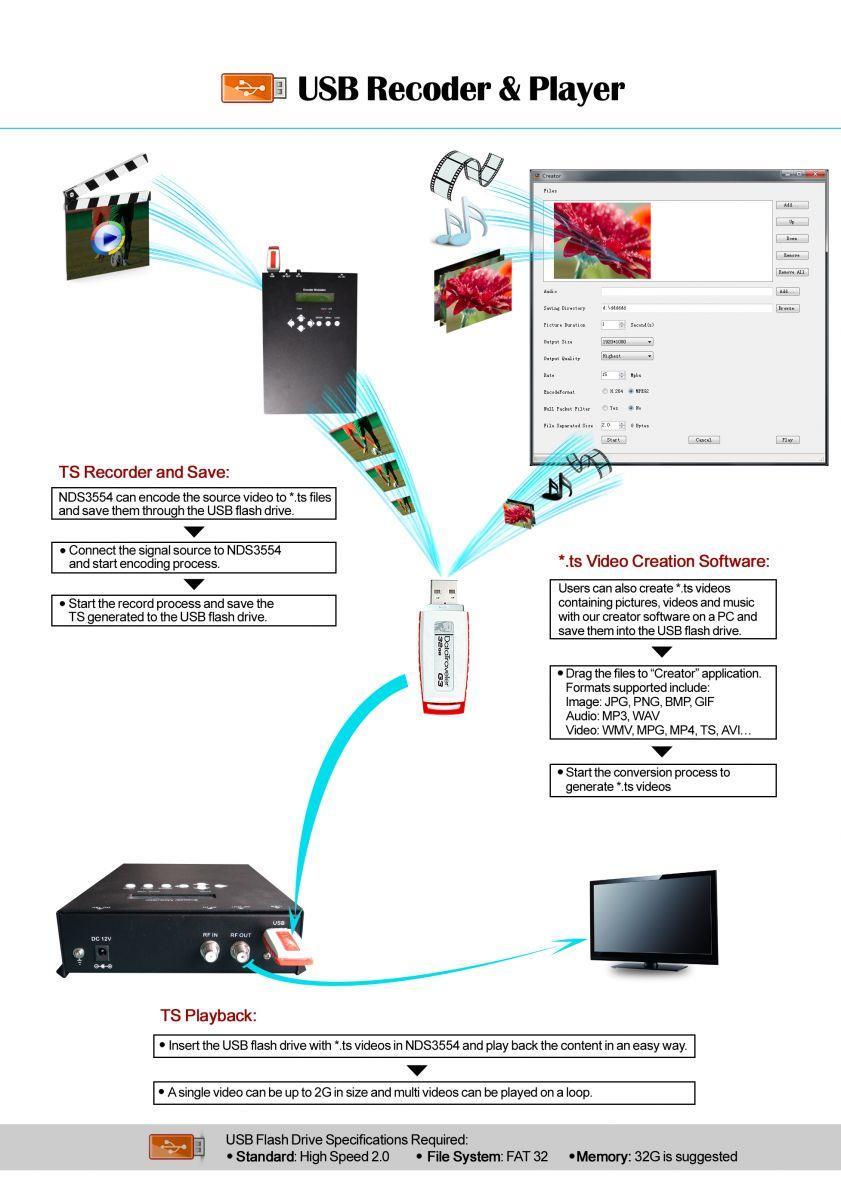

* Registrazione, riproduzione e aggiornamento USB
* Basso ritardo

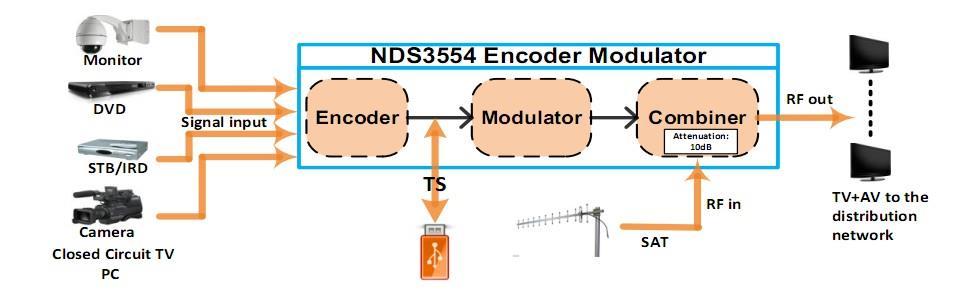

Grafico dei principi
Specifiche tecniche
Sezione di codifica
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Codifica
Interfaccia
Video
Cavo HDMI
Risoluzione
Velocità in bit
Codifica
Audio
Interfaccia
Tomleequan
Formato MPEG-2, MPEG-4 AVC/H.264
Ingresso HDMI*1
1920*1080_60P,1920*1080_50P à (solo per MPEG-4 AVC/H.264)
Risoluzione massima: 1920*1080_60i, 1920*1080_50i; Risoluzione 1280*720_60p, 1280*720_50P
0,500~19,500 Mbps
MPEG1 strato II, MPEG2-AAC, MPEG4-AAC; DD AC3 2.0 (facoltativo)
Passaggio AC3
Cavo HDMI
Frequenza di campionamento 48KHz
Velocità in bit
Codifica
Interfaccia
Video
YPbPr/ CVBS
Risoluzione
64, 96,128, 192, 256, 320, 384 kbps
Formato MPEG-2, MPEG-4 AVC/H.264
CVBS *1, YPbPr*1
Formato video: 16:9; Risoluzione 720x480_60i (NTSC)
Risoluzione video: 1920*1080_60i, 1920*1080_50i; Risoluzione 1280*720_60p, 1280*720_50P
Velocità in bit 0,500~19,500 Mbps
Codifica
Audio
MPEG1 strato II, MPEG2-AAC, MPEG4-AAC; DD AC3 2.0 (facoltativo)
Interfaccia 1 stereo / 2 mono
Frequenza di campionamento 48KHz
Velocità in bit 64, 96,128, 192, 256, 320, 384 kbps
Sezione modulatore DVB-T
Standard DVB-T COFDM
Larghezza di banda 6 milioni, 7 milioni, 8 milioni
Costellazione QPSK, 16QAM, 64QAM, Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8.
Intervallo di guardia
Dimensioni: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione: 2K, 8K
MER ≥42 dB
Frequenza RF
30~960 MHz, passo 1 KHz
Livello di uscita RF -16~ -36 dBm (71~91 dbµV), passo 0,1db
Sezione modulatore DVB-C (opzionale)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Standard J.83A (DVB-C) J.83B J.83C
Costellazione 16/32/64/128 /256 μA 64/ 256 MQ 64/ 256 MQ
Larghezza di banda 8 milioni 6 milioni 6 milioni
MER ≥43dB
Frequenza RF 30~960 MHz, passo 1 KHz
Livello RF -16~ -36dbm (71~91 dbµV), passo 0,1db
Tasso di simbolo 5000-9000 Ksps
Sezione modulatore ATSC (opzionale)
Standard A/53 dell'ATSC
MER ≥42 dB
Frequenza RF 30~960 MHz, passo 1 KHz
Livello di uscita RF -16~ -36 dBm (71~91 dbµV), passo 0,1db
Costellazione 8VSB
Sistema
Gestione
Controllo locale: LCD + pulsanti di controllo
Lingua Inglese
Inserimento LCN SÌ
Generale
Alimentazione elettrica
Corrente continua 12V
Dimensioni 144*238*52mm
Peso Circa 1 kg
Temperatura di funzionamento 0~45℃
Contatto: Tomleequan Email:
Caratteristiche principali DEXINA NDS3554/NDS3556
Prodotti concorrenti
Codificare l MPEG2 HD/SD; MPEG4 HD/SD l MPEG2 SD
Registra TS su memoria USB l Sì (NDS3554&NDS3556) l No
*.ts file modalità di riproduzione
l Entrambi i file Multi/Singoli vengono eseguiti in loop
l Ciclo di un singolo file l Supporta solo la
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Creatore TS.exe
Lunghezza video singolo
Basso ritardo
Codifica audio DD AC3 (2.0)
Contatto: Tomleequan Email:
l Supporta la riproduzione di video HD e SD riproduzione di video SD
l Trasformazione video HD in video HD
l Filtro pacchetti nulli, effetto bitrate fino al 90%
l Supporta il controllo delle dimensioni, della velocità e del formato del video in uscita
l 2-3 ore HD/SD
l Supportato
l Supportato

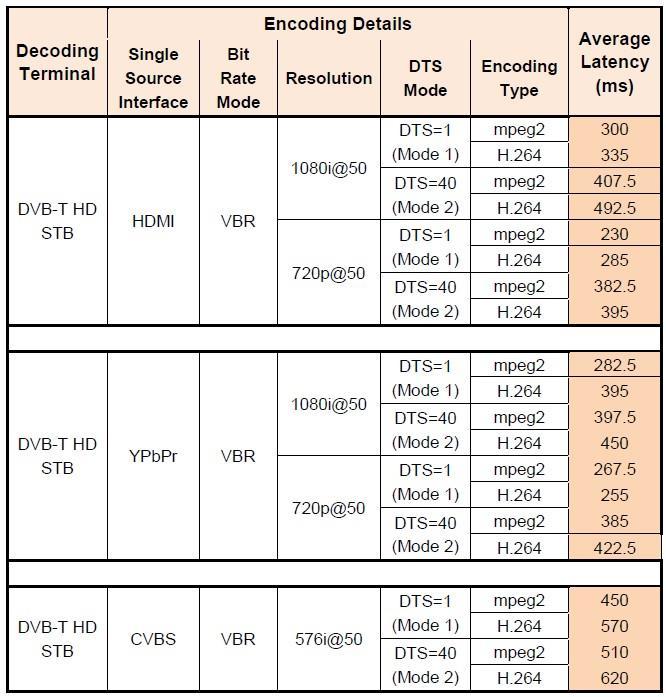

Rapporto di test interno di latenza
l Video HD in video SD downscale
l Nessun filtro pacchetti nulli, il bit rate dell'effetto è solo del 50% circa
l 40 minuti SD
l Non supportato
l Non supportato
I valori coprono il progresso dalla codifica alla decodifica
