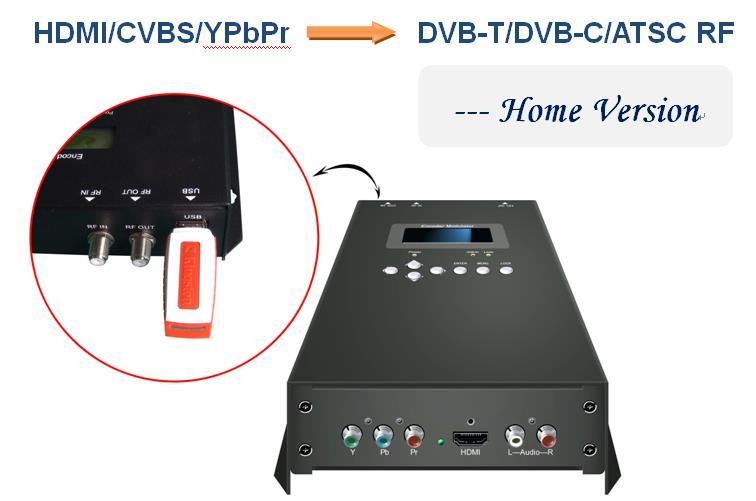

NDS3554 HD видео в цифровой радиочастотный кодер-модулятор

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

NDS3554 HD видео в цифровой радиочастотн ый кодер-модулятор с USB

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Обзор продукта Кодер и модулятор серии NDS3554 — это потребительская электроника компании DEXIN, которая позволяет вводить аудио/видеосигнал в телевизионные распределительные устройства для применения в домашних развлечениях, цифровых вывесках в отелях, магазинах и т. д. Это многофункциональное устройство, объединяющее кодирование и модуляцию MPEG2 HD/SD и MPEG4 AVC H.264 HD/SD для преобразования видео/аудиосигналов в цифровой радиочастотный выход в диапазоне частот 30–960 МГц. Источником сигнала могут быть спутниковые ресиверы, камеры видеонаблюдения, проигрыватели Blue-ray, антенны и т. д. Выходной сигнал должен приниматься телевизорами или приставками STB и т. д.

Основные характеристики * Поддержка входа HDMI/YPbPr/CVBS * Поддержка 1 выхода DVB-T/DVB-C/ATSC RF * Кодирование видео MPEG2 и MPEG4 HD/SD * Аудиокодирование Dolby Digital AC3 (2.0), сквозная передача AC3 (только для интерфейса HDMI) * Запись, воспроизведение и обновление на USB-накопителе * Низкая задержка

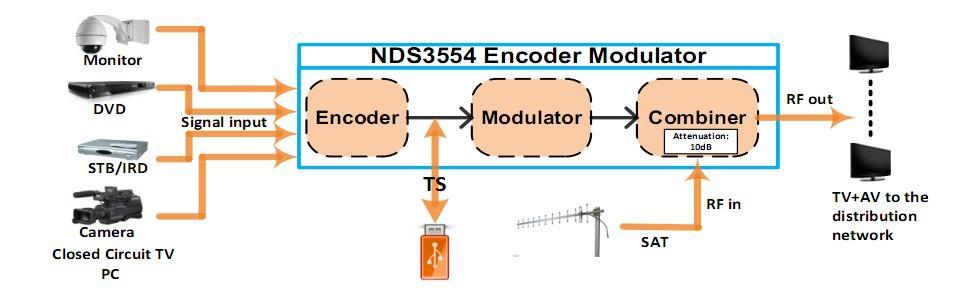

Принципиальная схема

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Технические характеристики Раздел кодирования Кодирование Интерфейс Видео Разрешение

Скорость передачи данных

HDMI

Кодирование

Аудио

YPbPr/ CVBS

Интерфейс Частота дискретизации Скорость передачи данных Кодирование Интерфейс

Видео Разрешение Скорость передачи данных Аудио

Кодирование Интерфейс

MPEG-2, MPEG-4 AVC/H.264 HDMI*1 1920*1080_60P,1920*1080_50P à (только для MPEG-4 AVC/H.264) 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P 0,500~19,500 Мбит/с MPEG1 уровень II, MPEG2-AAC, MPEG4-AAC; DD AC3 2.0 (опционально) AC3-транзит HDMI 48КГц 64, 96,128, 192, 256, 320, 384 кбит/с MPEG-2, MPEG-4 AVC/H.264 CVBS *1, YPbPr*1 CVBS: 720x576_50i (PAL); 720x480_60i (NTSC) YPbPr: 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P 0,500~19,500 Мбит/с MPEG1 уровень II, MPEG2-AAC, MPEG4-AAC; DD AC3 2.0 (опционально) 1 стерео/2 моно

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Частота дискретизации Скорость передачи данных

48КГц 64, 96,128, 192, 256, 320, 384 кбит/с

Секция модулятора DVB-T Стандарт DVB-T COFDM Пропускная способность 6М, 7М, 8М Созвездие QPSK, 16QAM, 64QAM, Скорость кода 1/2, 2/3, 3/4, 5/6, 7/8. Защитный интервал 1/32, 1/16, 1/8, 1/4 Режим передачи: 2К, 8К МЭР ≥42дБ частота РЧ 30~960 МГц, шаг 1 кГц Уровень выходного сигнала РЧ -16~ -36 дБм (71~91 дБмкВ), шаг 0,1 дБ Секция модулятора DVB-C (опция) Стандарт J.83A (DVB-C) Дж.83Б J.83C Созвездие 16/32/64/128 /256 QAM 64/256 QAM 64/256 QAM Пропускная 8М 6М 6М способность МЭР ≥43дБ частота РЧ 30~960 МГц, шаг 1 кГц Уровень РЧ -16~ -36 дБм(71~91 дБмкВ), шаг 0,1 дБ Скорость передачи 5000-9000 Квыб/с символов Секция модулятора ATSC (опция) Стандарт АТСК А/53 МЭР ≥42дБ частота РЧ 30~960 МГц, шаг 1 кГц Уровень выходного сигнала -16~ -36 дБм (71~91 дБмкВ), шаг 0,1 дБ РЧ Созвездие 8ВСБ Система Местное управление: ЖК-дисплей + кнопки Управление управления Язык Английский Вставка LCN да Общий Источник питания 12 В постоянного тока Размеры 144*238*52мм Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Масса Рабочая температура

Около 1 кг 0~45℃

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Техническое сравнение Основные характеристики

DEXIN NDS3554/NDS3556

Конкурирующие продукты

Кодировать

l MPEG2 HD/SD; MPEG4 HD/SD

l MPEG2 SD

Да (NDS3554&NDS3556)

л Нет

l Оба много/одиночных файла цикл

l Одинарная петля l Поддерживает только

Запись TS на USB-накопитель *.ts файлы режим воспроизведения

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

l Поддержка воспроизведения HD и SD видео l Преобразование HD-видео в HD-видео l Фильтр нулевых пакетов, эффект битрейта до 90% l Поддержка управления размером, скоростью и форматом выходного видео

воспроизведение видео SD l Понижение качества видео высокой четкости до SD-видео l Нет фильтра нулевых пакетов, влияет на скорость передачи данных только около 50%

Длина одного видео

l 2-3 часа HD/SD

l 40 минут SD

Низкая задержка

Поддерживается

l Не поддерживается

Аудиокодирование DD AC3 (2.0)

Поддерживается

l Не поддерживается

TS Creator.exe

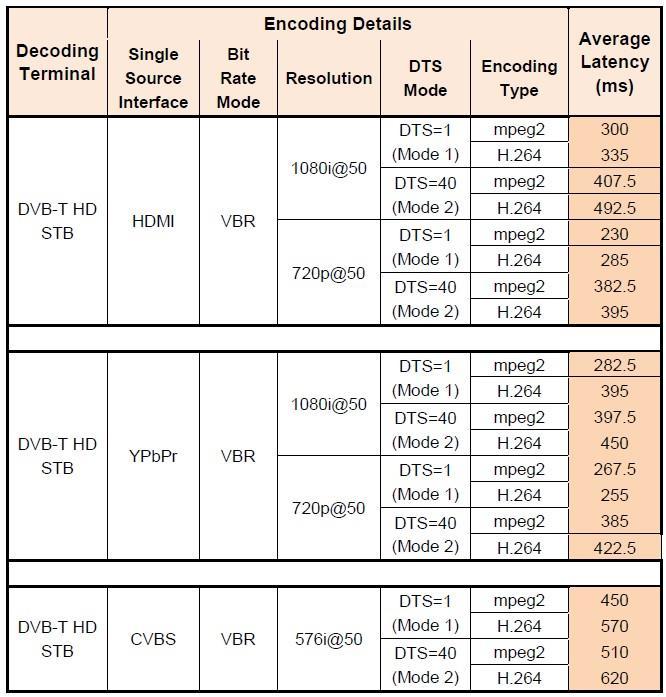

Отчет о внутреннем тестировании задержки Значения охватывают прогресс от кодирования до декодирования.
