Produktübersicht

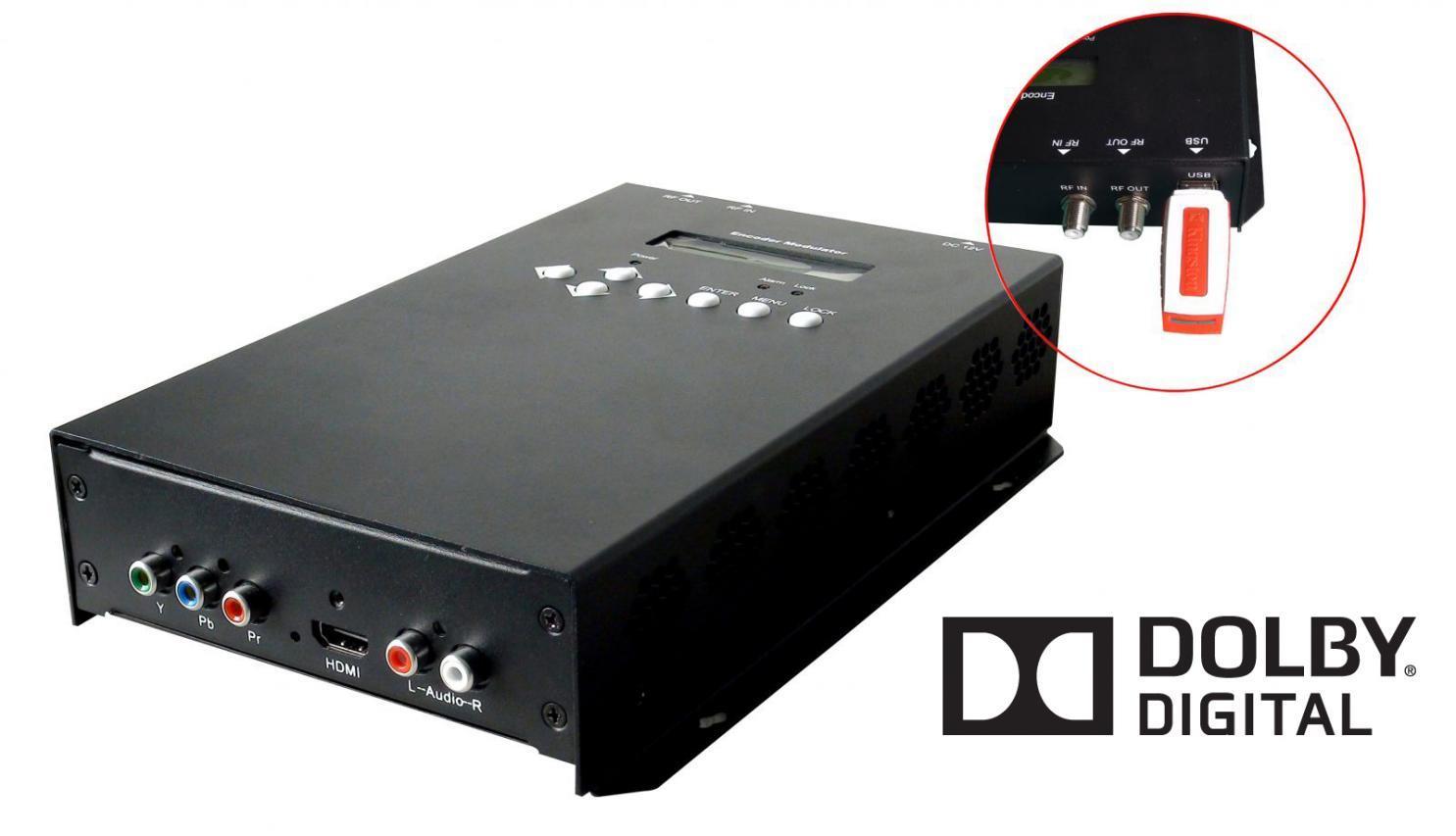

Der Encoder und Modulator der NDS3554-Serie ist die Unterhaltungselektronik von DEXIN, die die Audio-/Videosignaleingabe in TV-Verteilungen mit Anwendungen in den Bereichen Home-Entertainment, Digital Signage in Hotels, Geschäften usw. ermöglicht. Es handelt sich um ein All-in-One-Gerät, das MPEG2 HD/SD und MPEG4 AVC H.264 HD/SD-Kodierung und -Modulation integriert, um Video-/Audiosignale in digitalen HF-Ausgang im Frequenzbereich von 30 bis 960 MHz umzuwandeln.
Die Signalquelle können Satellitenempfänger, Überwachungskameras, Blu-Ray-Player, Antennen usw. sein. Das Ausgangssignal ist für den Empfang durch Fernseher, Set-Top-Boxen usw. bestimmt.
Hauptmerkmale

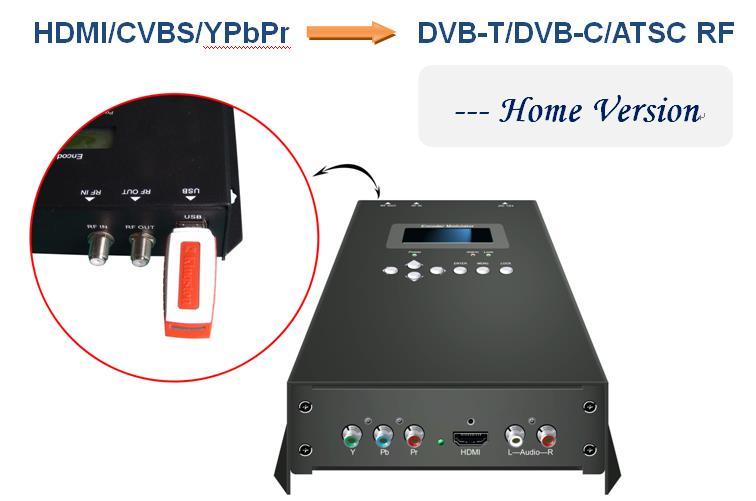

* Unterstützt HDMI/YPbPr/CVBS-Eingang
* Unterstützt 1 DVB-T/DVB-C/ATSC RF-Ausgang
* MPEG2- und MPEG4-HD/SD-Videokodierung
* Dolby Digital AC3 (2.0) Audiokodierung, AC3-Passthrough (nur für HDMI-Schnittstelle)

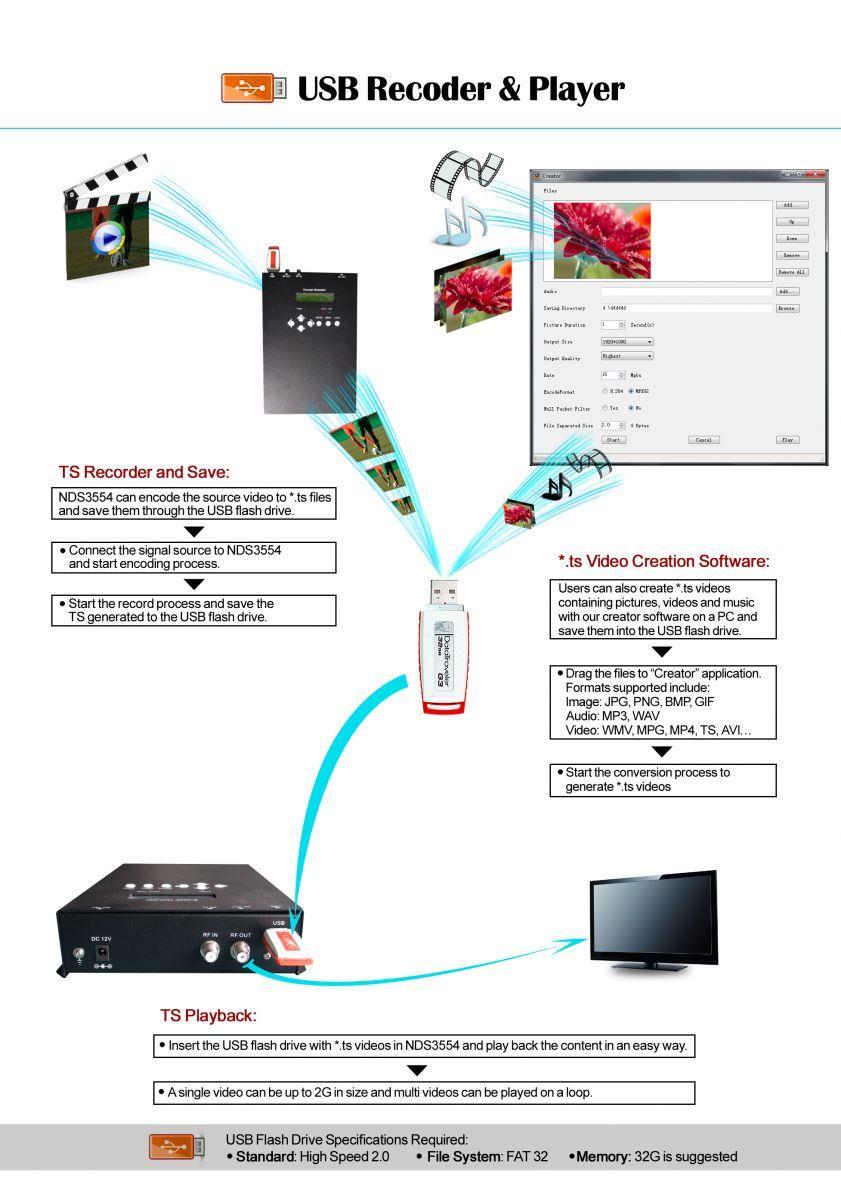

* USB-Aufnahme, -Wiedergabe und -Upgrade
* Geringe Verzögerung

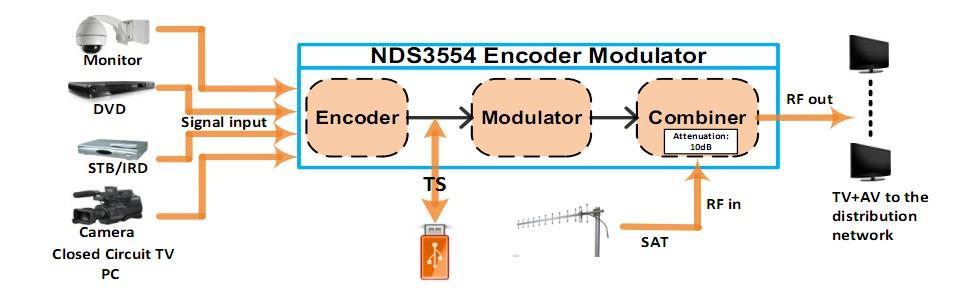

Prinzipdiagramm
Technische Spezifikationen
Abschnitt „Kodierung“
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Codierung
MPEG-2, MPEG-4 AVC/H.264
Schnittstelle HDMI*1
Video
Auflösung
HDMI
Bitrate
Codierung
Audio
1920*1080_60P,1920*1080_50P à (nur für MPEG-4 AVC/H.264)
1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P
0,500~19,500 Mbit/s
MPEG1 Schicht II, MPEG2-AAC, MPEG4-AAC; DD AC3 2.0 (Optional) AC3-Passthrough
Schnittstelle HDMI
Abtastrate 48 kHz
Bitrate
Codierung
Schnittstelle
Video
YPbPr/ FBAS
Auflösung
Bitrate
Codierung
Audio
64, 96,128, 192, 256, 320, 384 kbit/s
MPEG-2, MPEG-4 AVC/H.264
FBAS *1, YPbPr*1
FBAS: 720x576_50i (PAL); 720x480_60i (NTSC)
YPbPr: 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P
0,500~19,500 Mbit/s
MPEG1 Schicht II, MPEG2-AAC, MPEG4-AAC; DD AC3 2.0 (Optional)
Schnittstelle 1 Stereo / 2 Mono
Abtastrate 48 kHz
Bitrate 64, 96,128, 192, 256, 320, 384 kbit/s
DVB-T-Modulatorabschnitt
Standard
DVB-T COFDM
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM, Coderate 1/2, 2/3, 3/4, 5/6, 7/8.
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus: 2K, 8K
MER ≥42 dB
HF-Frequenz 30~960MHz, 1KHz Schritt
HF-Ausgangspegel -16~ -36 dBm (71~91 dbµV), 0,1-dB-Schritte
DVB-C Modulatorteil (Option)
Standard J.83A (DVB-C) J.83B J.83C
Konstellation 16/32/64/128 /256 QAM 64/ 256 QAM 64/ 256 QAM
Bandbreite 8M 6M 6M
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt:
MER ≥43 dB
HF-Frequenz
30~960MHz, 1KHz Schritt
HF-Pegel -16~ -36dbm(71~91 dbµV), 0,1db-Schritte
Symbolrate 5000-9000 Ksps
ATSC-Modulatorabschnitt (Option)
Standard ATSC A/53
MER ≥42 dB
HF-Frequenz 30~960MHz, 1KHz Schritt
HF-Ausgangspegel -16~ -36 dBm (71~91 dbµV), 0,1-dB-Schritte
Konstellation 8VSB
System
Management Lokale Steuerung: LCD + Steuertasten
Sprache Englisch
LCN-Einfügung Ja
Allgemein
Stromversorgung
Gleichstrom 12 V
Maße 144*238*52 mm
Gewicht Ca. 1 kg
Betriebstemperatur 0~45℃
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Technischer Vergleich
Hauptmerkmale DEXIN NDS3554/NDS3556
Kodieren
Konkurrenzprodukte
l MPEG2 HD/SD; MPEG4 HD/SD l MPEG2 SD TS auf USB-Speicher aufzeichnen Ja (NDS3554 und NDS3556) l Nein
*.ts Dateien Wiedergabemodus
l Sowohl Multi- als auch Single-Dateien werden in einer
l Einzeldateischleife
l Unterstützt nur die
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
TS Creator.exe
Länge eines einzelnen
Videos
Geringe Verzögerung
DD AC3 (2.0)
Audiokodierung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Schleife wiederholt
l Unterstützt HD- und SD-Videowiedergabe
l HD-Video in HD-Video umwandeln l Null Packet Filter, Effektbitrate bis zu 90%
l Unterstützt die Steuerung von Ausgabevideogröße, -rate und -format
l 2-3 Stunden HD/SD
l Unterstützt
l Unterstützt
Wiedergabe von SD-Videos
l HD-Video auf SD-Video herunterskalieren
l Kein Null-Paketfilter, Effektbitrate nur ca. 50%
l 40 Minuten SD
l Nicht unterstützt
l Nicht unterstützt

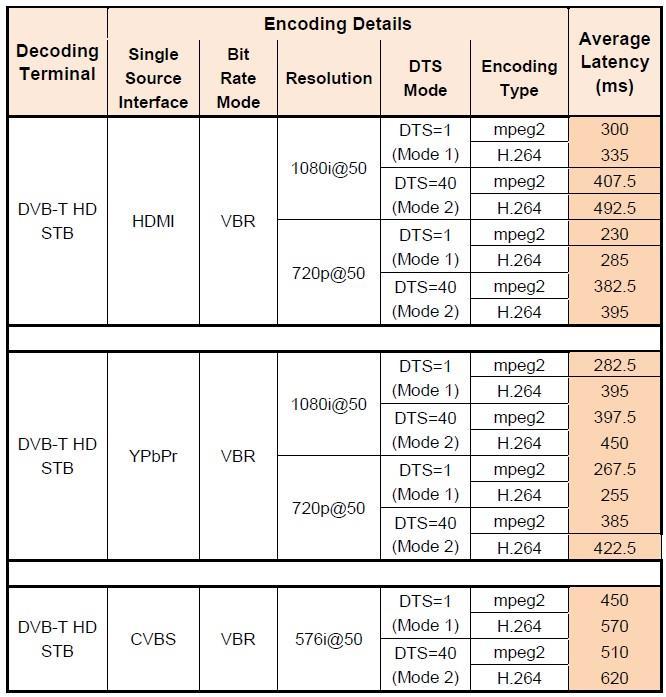

Interner Testbericht zur Latenz
Die Werte decken den Fortschritt von der Kodierung bis zur Dekodierung ab.
