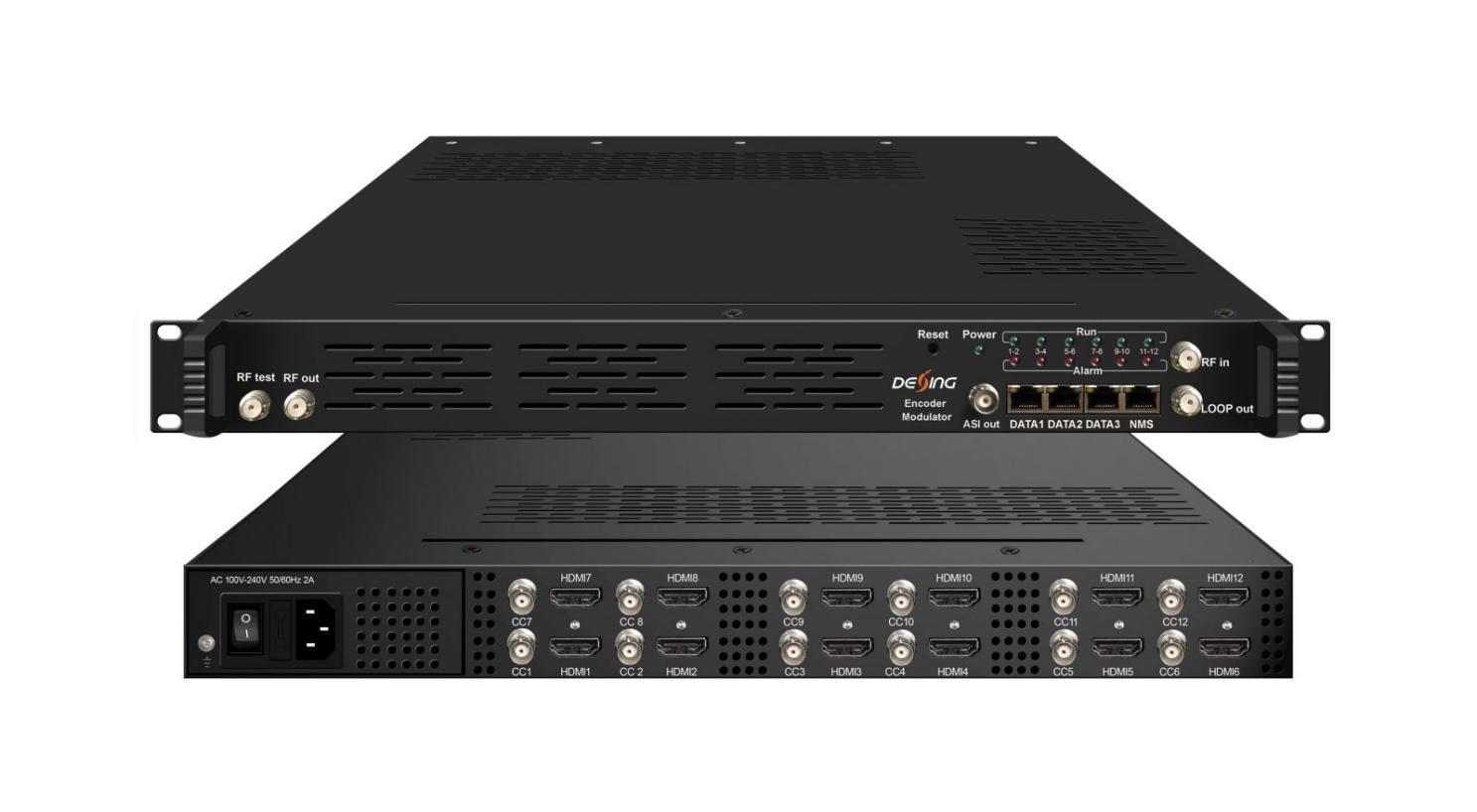

Encoder-Modulator NDS3544M
Produktübersicht
Der HD-Encoder-Modulator NDS3544M ist ein professionelles hochintegriertes Gerät, das Kodierung, Multiplexing, Scrambling und Modulation umfasst. Er unterstützt 12 HDMI- und 12 CC-Eingänge, einen DVB-C-Tunereingang (ATSC optional) und 256 IP-Eingänge über den Data1-Port (GE). Er unterstützt außerdem DVB-C-HF-Ausgang mit 16 nicht benachbarten Trägern oder DVB-T/ATSC-HF-Ausgang mit 8 nicht benachbarten Trägern oder ISDB-T-HF-Ausgang mit 6 nicht benachbarten Trägern und unterstützt 16 MPTS als Spiegel von 16 Trägern oder 8 MPTS als Spiegel von 8 Trägern oder 6 MPTS als Spiegel von 6 Trägern über den Data2-Ausgang (GE). Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, ist er außerdem mit 1 ASI-Ausgang als Spiegel eines der HF-Ausgangsträger ausgestattet. Dieses voll funktionsfähige Gerät ist ideal für kleine CATV-Headend-Systeme.
Hauptmerkmale
* 12 HDMI-Eingänge mit MPEG2- und MPEG4-AVC/H.264-Kodierung
* 12 CC-Eingangsanschlüsse (Closed Caption)
* 1DVB-C (ATSC optional) Tuner-Eingang für Re-Mux
* Jeder Carrier-Ausgangskanal verarbeitet maximal 32 IP vom DATA1-Eingangsport (UDP&RTP-Protokoll)
* MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dolby Digital AC3 (2.0)-Kodierung (optional), AC3 (2.0/5.1)-Passthrough
* Unterstützt 16 Gruppen Multiplexing/Scrambling/DVB-C Modulation
* Unterstützt 8 Gruppen Multiplexing/DVB-T/ATSC Modulation Optional
* Unterstützt 6 Gruppen Multiplexing/ISDB-T Modulation Optional
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
* Unterstützt 1 ASI-Ausgang als Spiegel eines der RF-Ausgangsträger - Optional
* Unterstützt 16 MPTS IP (nur DATA2-Port) Ausgabe über UDP, RTP/RTSP
* Unterstützt 8 MPTS IP (nur DATA2-Port)-Ausgabe über UDP, RTP/RTSP DVB-T/ATSC RF-Ausgang
* Unterstützt 6 MPTS IP (nur DATA2-Port)-Ausgabe über UDP, RTP/RTSP ISDB-T RF-Ausgang
* Unterstützt PID-Neuzuordnung/genaue PCR-Anpassung/PSI/SI-Bearbeitung und -Einfügen
* Steuerung über Webmanagement und einfache Updates über das Web
Prinzipdiagramm

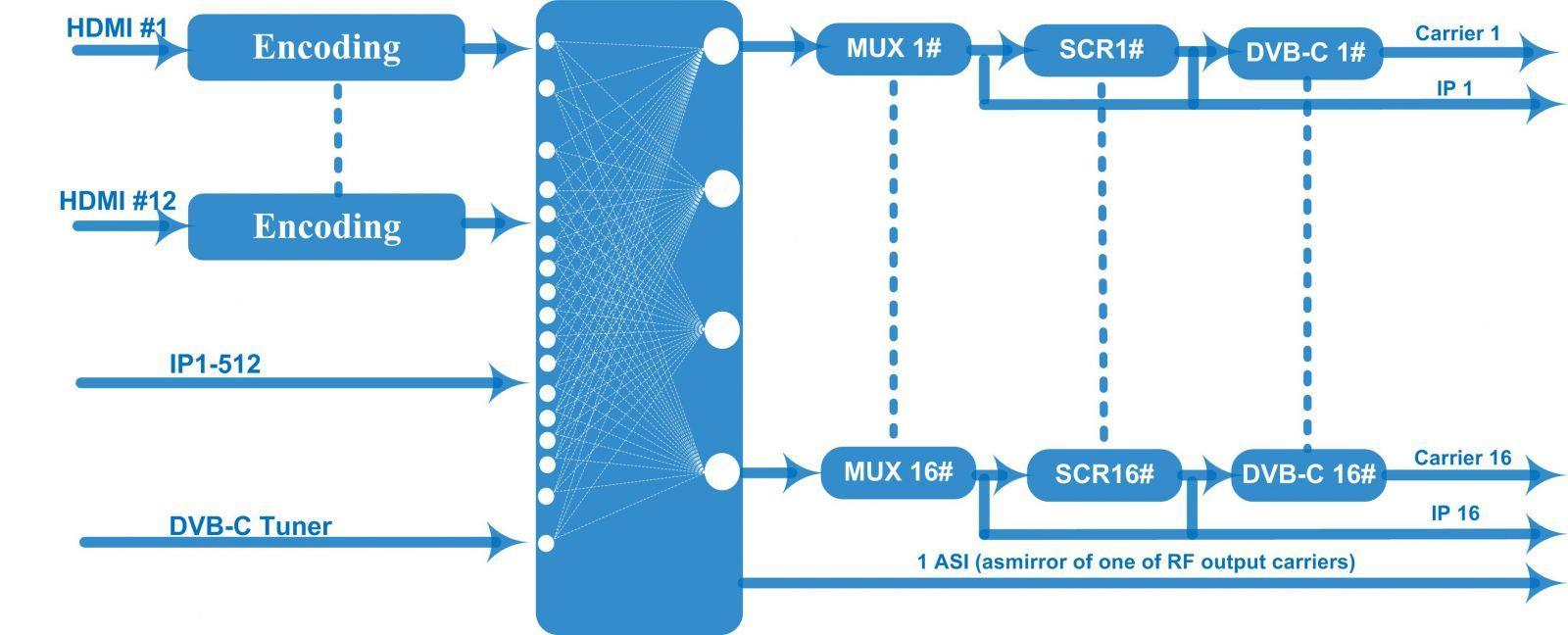

DVB-C-Prinzipdiagramm

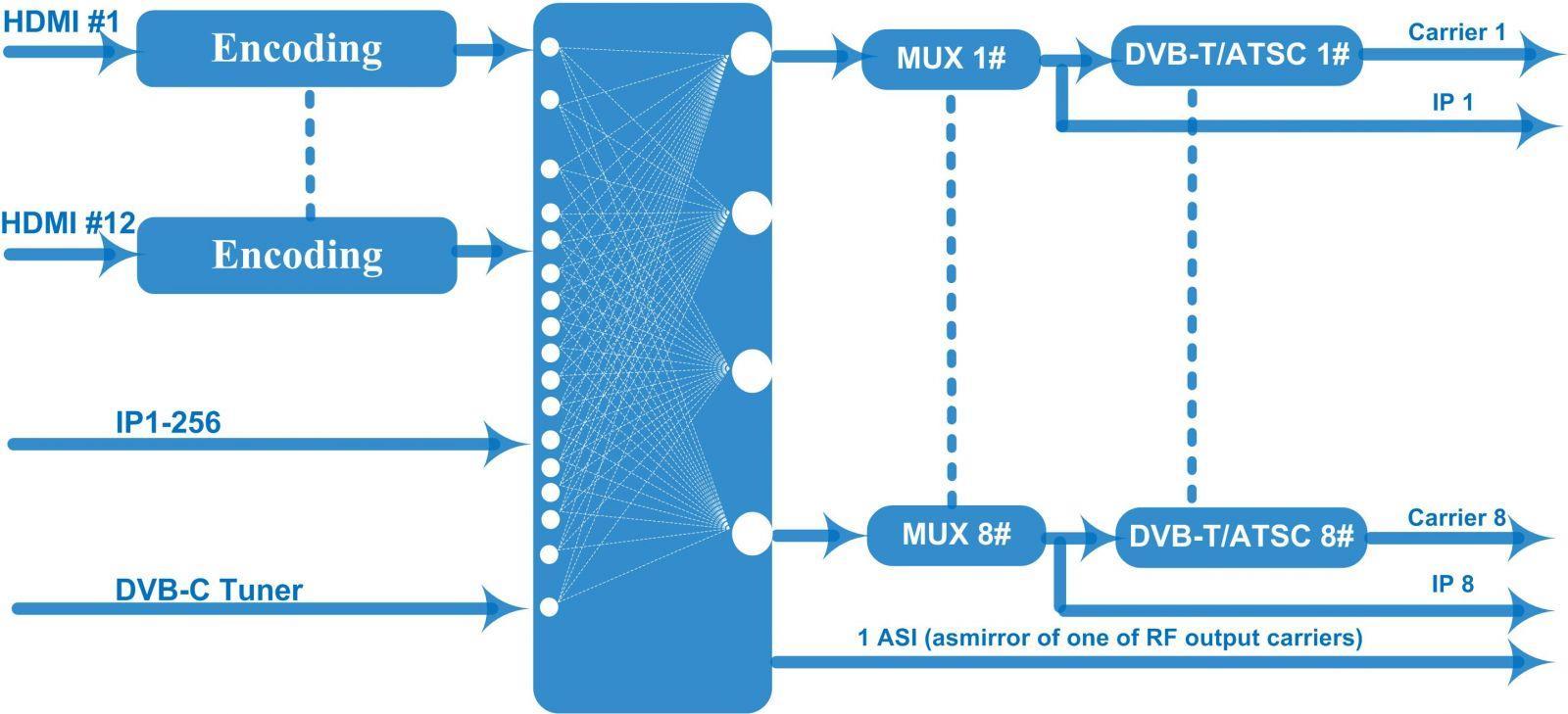

DVB-T/ATSC-Prinziptabelle
Technische Daten
12 HDMI-Eingänge

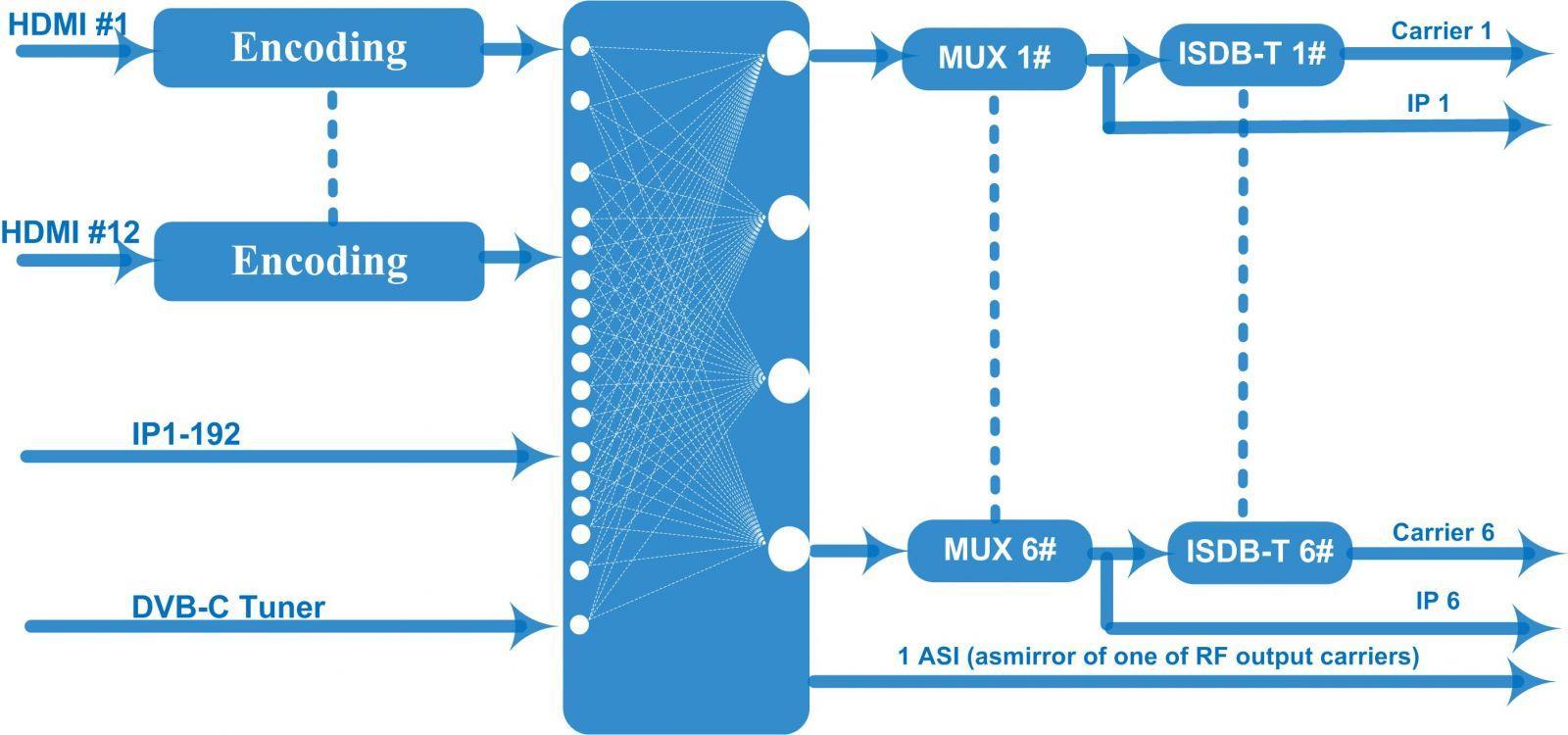

ISDB-T-Prinzipientabelle
12 CC(Closed Caption)-Eingänge, BNC-Schnittstelle
1 DVB-C (ATSC optional) Tuner für Re-Mux, F-Typ-Schnittstelle
Eingang
512 IP-Eingang über UDP und RTP, DATA1, RJ45 DVB-C RF-Ausgang
256 IP-Eingang über UDP und RTP, DATA1, RJ45 DVB-T/ATSC RF-Ausgang
192 IP-Eingang über UDP und RTP, DATA1, RJ45—ISDB RF-Ausgang
Eingang
Auflösung
Video
Ausgabe
1920*1080_60p, 1920*1080_50p,1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
1920*1080_60p, 1920*1080_50p,1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, 1280*720_60p, 1280*720_50P, 720*576_50p, 720*576_50i, 720*576_30p, 720*576_25p, 720*480_60p, 720*480_60i,720*480_30p, 720*480_25p,320*240_60p,320*240_50p, 320*240_30p, 320*240_25p,320*180_60p, 320*180_50p, 320*180_30p, 320*180_25p, 960*540_50i, 704*576_50i, 704*480_60i, 640*576_50i
640*480_60i, 544*576_50i,544*480_60i, Codierung MPEG2 und MPEG4 AVC/H.264
Bitrate 0,8–19 Mbit/s für H.264-Kodierung 1~19Mbps für MPEG-2-Kodierung
Ratenkontrolle CBR/VBR
GOP-Struktur
GOP B-Frame: 0-3, GOP P-Frame: 0-6
Kontakt: Tomleequan
Kontakt: Tomleequan E-Mail:
Erweiterte
Vorbehandlung
Deinterlacing, Rauschunterdrückung
Codierung
Audio
Multiplexen
MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dolby Digital AC3 (2.0)-Kodierung (optional), AC3 (2.0/5.1)-Passthrough
Abtastrate 48 kHz
Bitrate 64 Kbit/s – 320 Kbit/s pro Kanal
Maximaler PID
Neuzuordnung 180 Eingänge pro Kanal
PID-Neuzuordnung (automatisch oder manuell)
+8613922702227
Funktion
Maximale
Durcheinander
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Simulcrypt-CA 4
Standard ETR289, ETSI 101197, ETSI 103197
Verbindung
Lokale/Remote-Verbindung
QAM-Kanal: Ausgang für 16 nicht benachbarte Träger (maximale Bandbreite 192 MHz)
Norm: EN300 429/ITU-T J.83A/B
MER: ≥40 dB
HF-Frequenz: 50 ~ 960 MHz, 1-kHz-Schritte
DVB-C
HF-Ausgangspegel: -20~+10dbm, 0,1db-Schritte
Symbolrate: 5,0 Msps ~ 7,0 Msps, 1 ksps Schrittweite J.83A
J.83B
Konstellation 16/32/64/128/256QAM 64/256 QAM
Bandbreite 8M 6M
Standard EN300744
FFT-Modus 2K, 4K, 8K
Modulation
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
DVB-T
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang Ausgang für 8 nicht benachbarte Träger (maximale Bandbreite 192 MHz)
HF-Ausgangspegel -20~ +10 dBm, 0,1-dB-Schritte
Standard ATSC A/53
ATSC
Bandbreite 6M
Konstellation 8VSB
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Stream-Ausgabe
ISDB-T
FEC RS(208 188)+Spalier
MER ≥40 dB
ACL -55 dBc
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang
Ausgang für 8 nicht benachbarte Träger (maximale Bandbreite 192 MHz)
HF-Ausgangspegel -20~+10dbm (für alle Träger), 0,5db-Schritte
Standard ARIB STD-B31
Bandbreite 6M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus 2K, 4K, 8K
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang
Systemfunktion
Verschiedenes
Ausgang für 6 nicht benachbarte Träger (maximale Bandbreite 192 MHz)
HF-Ausgangspegel -20 dBm ~ +10 dBm, 0,1 dB-Schritte
1 ASI-Ausgang als Spiegel eines der HF-Ausgangsträger -Optional
16 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegel von 16 DVB-C-Trägern,
8 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegel von 8 DVB-T/ATSC-Trägern (optional)
6 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegel von 6 ISDB-T-Trägern (optional)
1*1000M Base-T Ethernet-Schnittstelle
Netzwerkmanagement (WEB)
Chinesische und englische Sprache
Ethernet-Software-Upgrade
Abmessungen (B×L×H) 482 mm × 440 mm × 44 mm
Umfeld 0–45 °C (Arbeit); -20–80 °C (Lagerung)
Stromversorgung
Wechselstrom 110 V ± 10 %, 50/60 Hz, Wechselstrom 220 V ± 10 %, 50/60 Hz
Bestellinformationen IP-Eingang IP-Ausgabe HF-Träger Durcheinander
