Обзор продукта Модулятор-кодер HD NDS3544M это профессиональное высокоинтегрированное устройство, которое включает кодирование, мультиплексирование, скремблирование и модуляцию. Он поддерживает 12 входов HDMI и 12 CC, один вход тюнера DVB-C (ATSC опционально) и 256 входов IP через порт Data1 (GE). Он также поддерживает выход DVB-C RF с 16 несмежными несущими или выход DVB-T/ATSC RF с 8 несмежными несущими или выход ISDB-T RF с 6 несмежными
16 MPTS как зеркало 16 несущих или
Основные характеристики
* 12 входов HDMI с кодировкой MPEG2 и MPEG4 AVC/H.264
* 12 входных портов CC (скрытые субтитры)
* 1 вход тюнера DVB-C (ATSC опционально) для повторного мультиплексирования
* Каждый выходной канал
32 IP-адреса из
DATA1 (протокол UDP&RTP)
* MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, кодирование Dolby Digital AC3 (2.0) (опционально), сквозная передача AC3 (2.0/5.1)
* Поддержка 16 групп мультиплексирования/скремблирования/модуляции DVB-C * Поддержка 8 групп мультиплексирования/DVB-T/ATSC модуляции Опционально
* Поддержка 16 MPTS IP (только порт DATA2) вывода через UDP, RTP/RTSP
* Поддержка 8 MPTS IP (только порт DATA2) выход через UDP, RTP/RTSP DVB-T/ATSC RF выход
* Поддержка 6 MPTS IP (только порт DATA2) выход через UDP, RTP/RTSP ISDB-T RF выход
* Поддержка переназначения PID/точной настройки PCR/редактирования и вставки PSI/SI
* Управление через веб-управление и
Принципиальная схема
Технические характеристики Вход

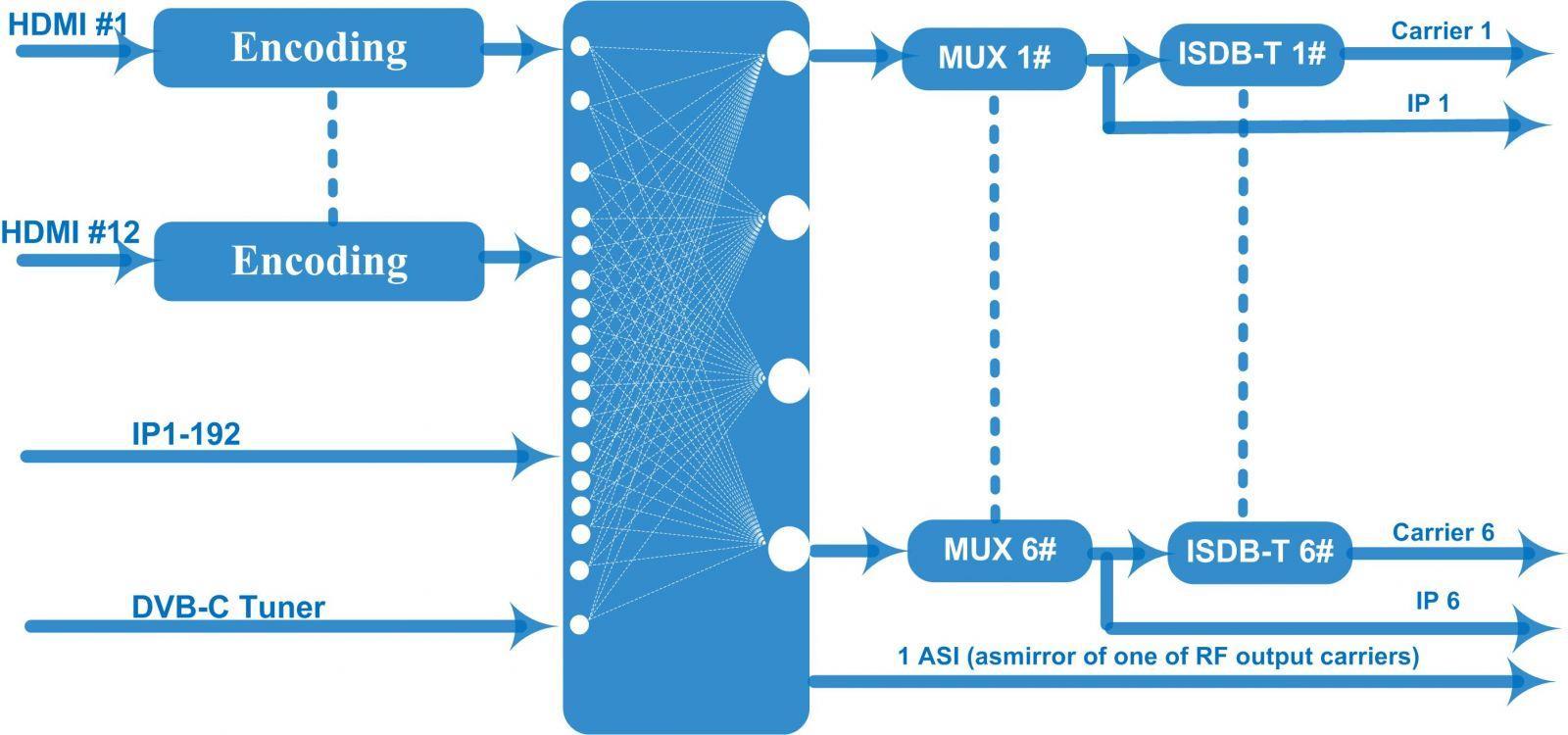

Схема принципов ISDB-T
12 HDMI-входов
12 входов CC (скрытые субтитры), интерфейс BNC
1 тюнер DVB-C (ATSC опционально) для повторного мультиплексирования, интерфейс типа F
512 IP-вход по UDP и RTP, DATA1, RJ45 DVB-C RF-выход
256 IP-вход по UDP и RTP, DATA1, RJ45—DVB-T/ATSC RF-выход
192 IP-вход по UDP и RTP, DATA1, RJ45 ISDB RF-выход
Видео Разрешение
Вход
1920*1080_60p, 1920*1080_50p,1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Выход 1920*1080_60p, 1920*1080_50p,1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, 1280*720_60p, 1280*720_50P, 720*576_50p, 720*576_50i, 720*576_30p, 720*576_25p, 720*480_60p, 720*480_60i,720*480_30p, 720*480_25p,320*240_60p,320*240_50p, 320*240_30p, 320*240_25p,320*180_60p, 320*180_50p, 320*180_30p, 320*180_25p, 960*540_50i, 704*576_50i, 704*480_60i,
640*576_50i
640*480_60i, 544*576_50i, 544*480_60i,
Кодирование MPEG2 и MPEG4 AVC/H.264
Скорость передачи
данных
0,8~19 Мбит/с для кодирования H.264 1~19 Мбит/с для кодирования MPEG-2
Контроль скорости CBR/VBR
Структура
Республиканской
партии GOP B Кадр: 0-3, GOP P Кадр: 0-6
Расширенная
предварительная
обработка
Кодирование
Аудио
Мультиплексировани е
Частота
дискретизации
Скорость передачи
данных
Максимальный
ПИД
Перераспределени е
Деинтерлейсинг, шумоподавление
MPEG1 уровень II, MPEG2-AAC, MPEG4-AAC, Кодирование Dolby Digital AC3 (2.0) (опционально), AC3 (2.0/5.1) транзит
48КГц
-320Кбит/с на каждый канал
180 входов на
DVB-T
АТСК
МЭР: ≥40 дБ
Частота радиочастот: 50~960 МГц, шаг 1 кГц
Уровень выходного сигнала RF: -20~+10 дБм, шаг 0,1 дБ
Скорость передачи символов: 5,0 Мбит/с~7,0
Мбит/с, шаг 1 кбит/с Дж.83А Дж.83Б
Созвездие 16/32/64/128/256QAM 64/256 КАМ
Пропускная
способност ь 8М 6М
Стандарт EN300744
режим БПФ 2К,4К, 8К
Пропускная
способность 6М, 7М, 8М
Созвездие QPSK, 16QAM, 64QAM
Защитный
интервал 1/4, 1/8, 1/16, 1/32
ФЭК 1/2, 2/3, 3/4, 5/6, 7/8
МЭР ≥42 дБ
частота РЧ 50~960 МГц, шаг 1 кГц
выход РЧ
Уровень
выходного
Выход 8 несмежных несущих (максимальная полоса пропускания 192 МГц)
сигнала РЧ -20~ +10 дБм, шаг 0,1 дБ
Стандарт АТСК А/53
Пропускная
способность 6М
Созвездие 8ВСБ
ФЭК RS(208 188)+решетка
МЭР ≥40дБ
ACL -55 дБн
частота РЧ 50~960 МГц, шаг 1 кГц
выход РЧ Выход 8 несмежных несущих (максимальная полоса пропускания
192 МГц)
Уровень -20~+10 дБм (для всех несущих), шаг
ISDB-T
выходного
Стандарт ARIB STD-B31
Пропускная
способность 6М
Созвездие QPSK, 16QAM, 64QAM
Защитный
интервал 1/32, 1/16, 1/8, 1/4
Режим
передачи 2К, 4К, 8К
Скорость
кода 1/2, 2/3, 3/4, 5/6, 7/8
МЭР ≥40дБ
частота РЧ 50~960 МГц, шаг 1 кГц
выход РЧ
Уровень
выходного
192 МГц)
сигнала РЧ -20 дБм~+10 дБм, шаг 0,1
радиочастотных носителей - опционально 16 выходов MPTS по UDP и RTP/RTSP как зеркало 16 несущих DVB-C, 8 выходов MPTS по UDP и RTP/RTSP как зеркало 8 несущих DVB-T/ATSC (опционально)
6 выходов MPTS по UDP и RTP/RTSP как зеркало 6 несущих ISDB-T (опционально)
1*1000M Base-T Ethernet-интерфейс Системная функция Управление сетью (WEB) Китайский и английский
