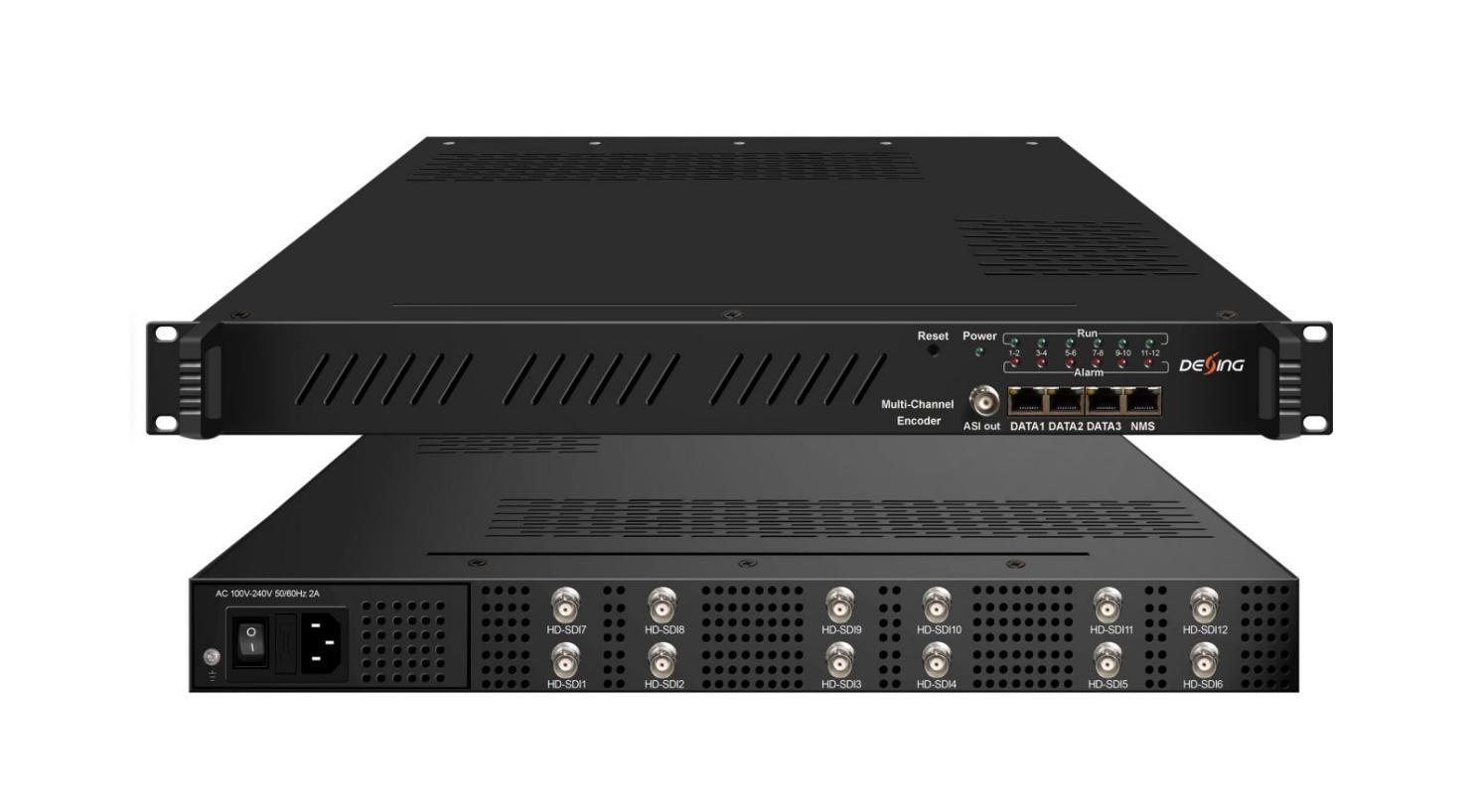

NDS3544KD Mehrkanal-Encoder
Produktübersicht
Der NDS3544KD Multi-Channel Encoder ist das neue Audio- und Video-Encoding- und Multiplexing-Gerät für den Rundfunk mit leistungsstarker Funktionalität. Es ist mit 12 SDI-Audio- und Video-Eingangsschnittstellen und 32 IP-Eingängen über den Data 1-Port ausgestattet. Es unterstützt sowohl MPEG-2- als auch MPEG-4 AVC/H.264 HD/SD-Video-Encoding und MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dolby Digital AC3 (2.0) Audio-Encoding, AC3 (2.0/5.1) Pass-Through. NDS3544KD unterstützt 1MPTS und 12 SPTS IP (DATA1- und DATA2-Port)-Ausgabe über UDP, RTP/RTSP. Aufgrund seiner hohen Integration und seines kostengünstigen Designs wird dieses Gerät häufig in einer Vielzahl von digitalen Verteilungssystemen wie CATV-Digital-Head-End, Satelliten- und terrestrischem Digitalfernsehen usw. eingesetzt.
Hauptmerkmale
* 12 HD-SDI-Eingänge mit MPEG2- und MPEG4-AVC/H.264-Kodierung
* MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dolby Digital AC3 (2.0) Kodierung, AC3 (2.0/5.1)-Passthrough
* Unterstützt 12-Kanal-CC-Eingang (Close Caption), EIA608/EIA708
* Unterstützt 32 IP-Eingänge (Daten 1 Port) über UDP und RTP
* Unterstützt 1MPTS und 12 SPTS IP (DATA1- und DATA2-Port)-Ausgabe über UDP, RTP/RTSP
* Unterstützt ASI-Ausgabe als Spiegel von MPTS -Optional
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
* Unterstützt PID-Neuzuordnung/genaue PCR-Anpassung/PSI/SI-Bearbeitung und -Einfügen
* Steuerung über Webmanagement und einfache Updates über das Web
Prinzipdiagramm
Technische Spezifikation
12 HD-SDI-Eingänge mit CC (EIA608/EIA708)
Eingang
32 IP-Eingabe über UDP und RTP über DATA 1-Port
Video Auflösung
Eingang
1920*1080_60p, 1920*1080_50p,1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Ausgabe 1920*1080_60p, 1920*1080_50p,1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, 1280*720_60p, 1280*720_50P, 720*576_50p, 720*576_50i, 720*576_30p, 720*576_25p, 720*480_60p, 720*480_60i,720*480_30p, 720*480_25p,320*240_60p,320*240_50p, 320*240_30p, 320*240_25p,320*180_60p, 320*180_50p, 320*180_30p, 320*180_25p, 960*540_50i, 704*576_50i, 704*480_60i,
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Codierung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
640*576_50i
640*480_60i, 544*576_50i,544*480_60i,
MPEG2 und MPEG4 AVC/H.264
Bitrate 0,8–19 Mbit/s für H.264-Kodierung 1~19Mbps für MPEG-2-Kodierung
Ratenkontrolle CBR/VBR
GOP-Struktur GOP B-Frame: 0-3, GOP P-Frame: 0-6
Codierung
Audio
Multiplexen
Stream-Ausgabe
Systemfunktion
MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dolby Digital AC3 (2.0)-Kodierung, AC3 (2.0/5.1)-Passthrough
Abtastrate 48 kHz
Bitrate 64 Kbit/s – 320 Kbit/s pro Kanal
Maximaler PID Neuzuordnung 180 Eingänge pro Kanal
PID-Neuzuordnung (automatisch oder manuell)
Verschiedenes
Funktion
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
1 MPTS und 12 SPTS IP-Ausgang über UDP und RTP/RTSP, 2*1000M Base-T
Ethernet-Schnittstelle, Daten 1 und Daten 2
1 ASI-Ausgang als Spiegel von MPTS -Optional
Netzwerkmanagement (WEB)
Ethernet-Software-Upgrade
Abmessungen (B×L×H) 482 mm × 440 mm × 44 mm
Umfeld 0–45 °C (Arbeit); -20–80 °C (Lagerung)
Stromversorgung
Wechselstrom 110 V ± 10 %, 50/60 Hz, Wechselstrom 220 V ± 10 %, 50/60 Hz
