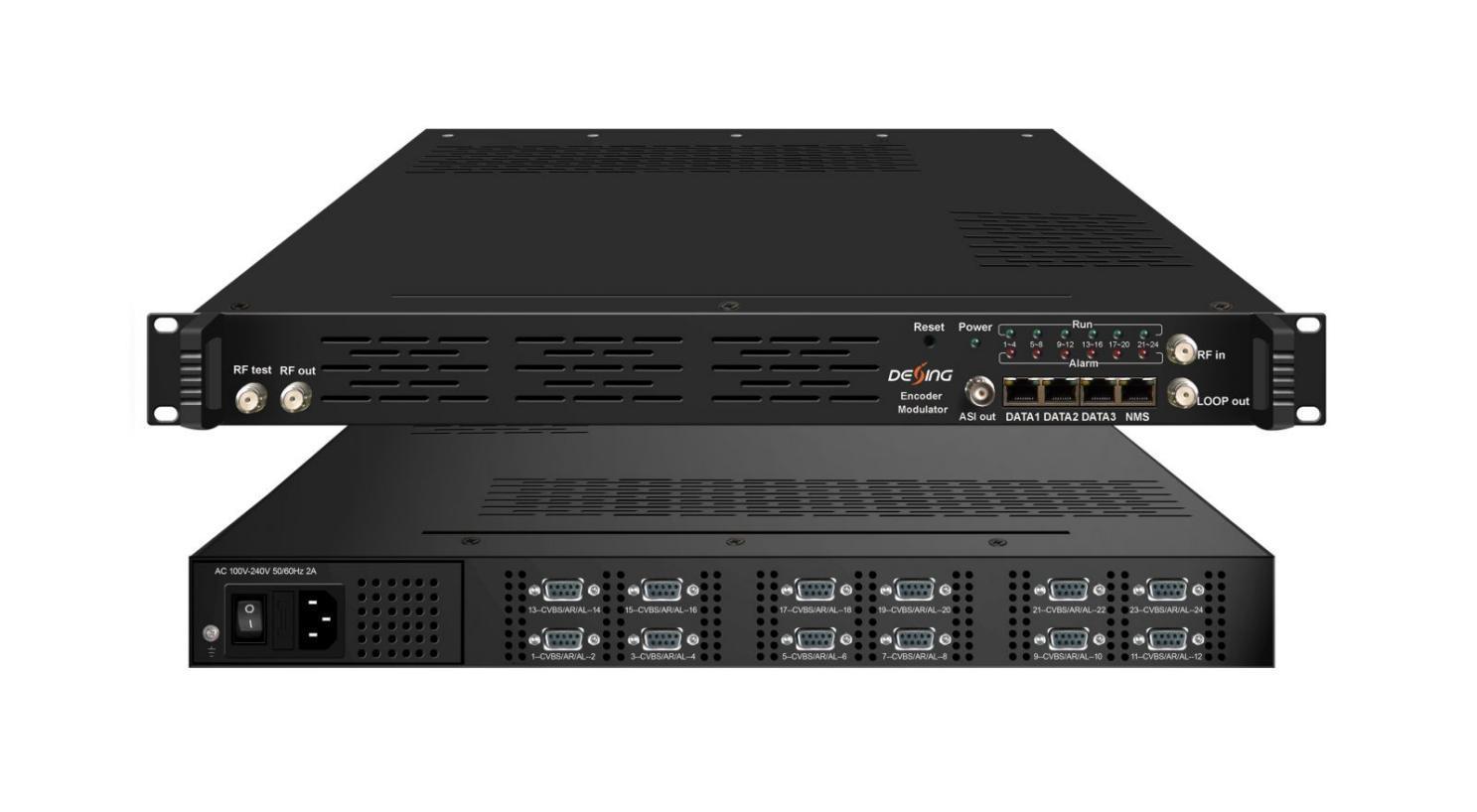

Encoder-Modulator NDS3544HA
Produktübersicht
Der SD-Encodermodulator NDS3544HA ist ein professionelles hochintegriertes Gerät, das Kodierung, Multiplexing, Scrambling und Modulation umfasst. Er unterstützt 24 CVBS-Eingänge mit MPEG-2-Videokodierung und MPEG-1 Layer 2, DD AC3 (2.0)-Audiokodierung und einen DVB-C-Tunereingang (ATSC optional) und maximal 512 IP-Eingänge über den Data1-Port (GE). Er unterstützt auch DVB-C-HF-Ausgang mit 16 nicht benachbarten Trägern oder DVB-T/ATSC-HF-Ausgang mit 8 nicht benachbarten Trägern oder ISDB-T-HF-Ausgang mit 6 nicht benachbarten Trägern und unterstützt 16/8/6 MPTS als Spiegel von 16/8/6 Trägern über den Data2-Ausgang (GE). Dieses voll funktionsfähige Gerät ist
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
ideal für kleine CATV-Headend-Systeme und eine intelligente Wahl für Hotel-TV-Systeme, Unterhaltungssysteme in Sportbars, Krankenhäusern, Wohnungen usw.
Hauptmerkmale
* 24 CVBS-Eingänge mit MPEG-2-Kodierung
* 1DVB-C (ATSC optional) Tuner-Eingang für Re-Mux
* Jeder Carrier-Ausgangskanal verarbeitet maximal 32 IP vom DATA1-Eingangsport (UDP&RTP-Protokoll)
* Unterstützt MPEG-1 Layer 2, DD AC3 (2.0) Audiokodierung
* Unterstützt CC (Untertitel)
* Unterstützt 16 Gruppen Multiplexing/Scrambling/DVB-C Modulation
* Unterstützt 8 Gruppen Multiplexing/DVB-T/ATSC Modulation Optional
* Unterstützt 6 Gruppen Multiplexing/ISDB-T Modulation Optional
* Unterstützt 16 MPTS IP (nur DATA2-Port) Ausgabe über UDP, RTP/RTSP
* Unterstützt 8 MPTS IP (nur DATA2-Port)-Ausgabe über UDP, RTP/RTSP DVB-T/ATSC RF-Ausgang
* Unterstützt 6 MPTS IP (nur DATA2-Port)-Ausgabe über UDP, RTP/RTSP ISDB-T RF-Ausgang
* 1 ASI-Ausgang als Spiegel eines der HF-Ausgangsträger Optional
* Unterstützt das Einfügen von Logos, Beschriftungen und QR-Codes
* Unterstützt PID-Neuzuordnung/genaue PCR-Anpassung/PSI/SI-Bearbeitung und -Einfügen
* Steuerung über Webmanagement und einfache Updates über das Web
* Niedrigste Kosten pro Kanal, Durchbruchspreis
Prinzipdiagramm

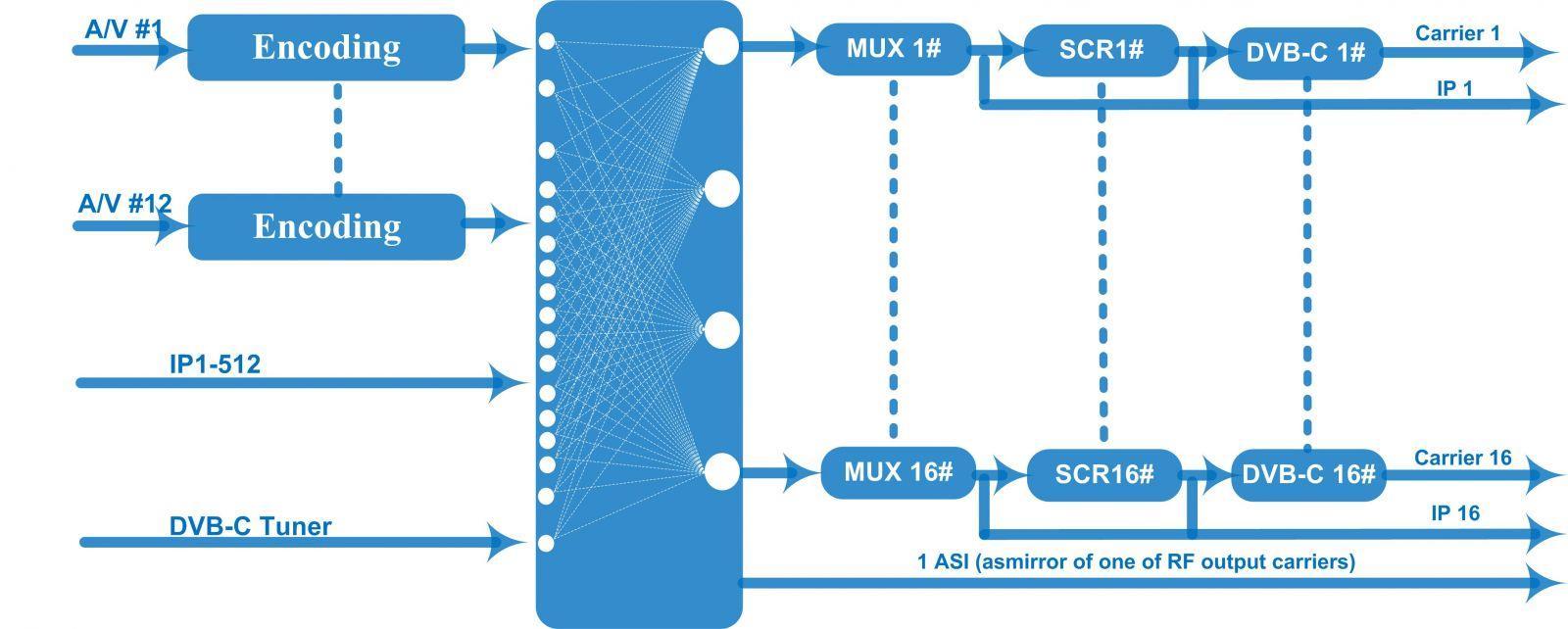

DVB-C-Prinzipdiagramm
Kontakt: Tomleequan E-Mail: sales@fmuser.com

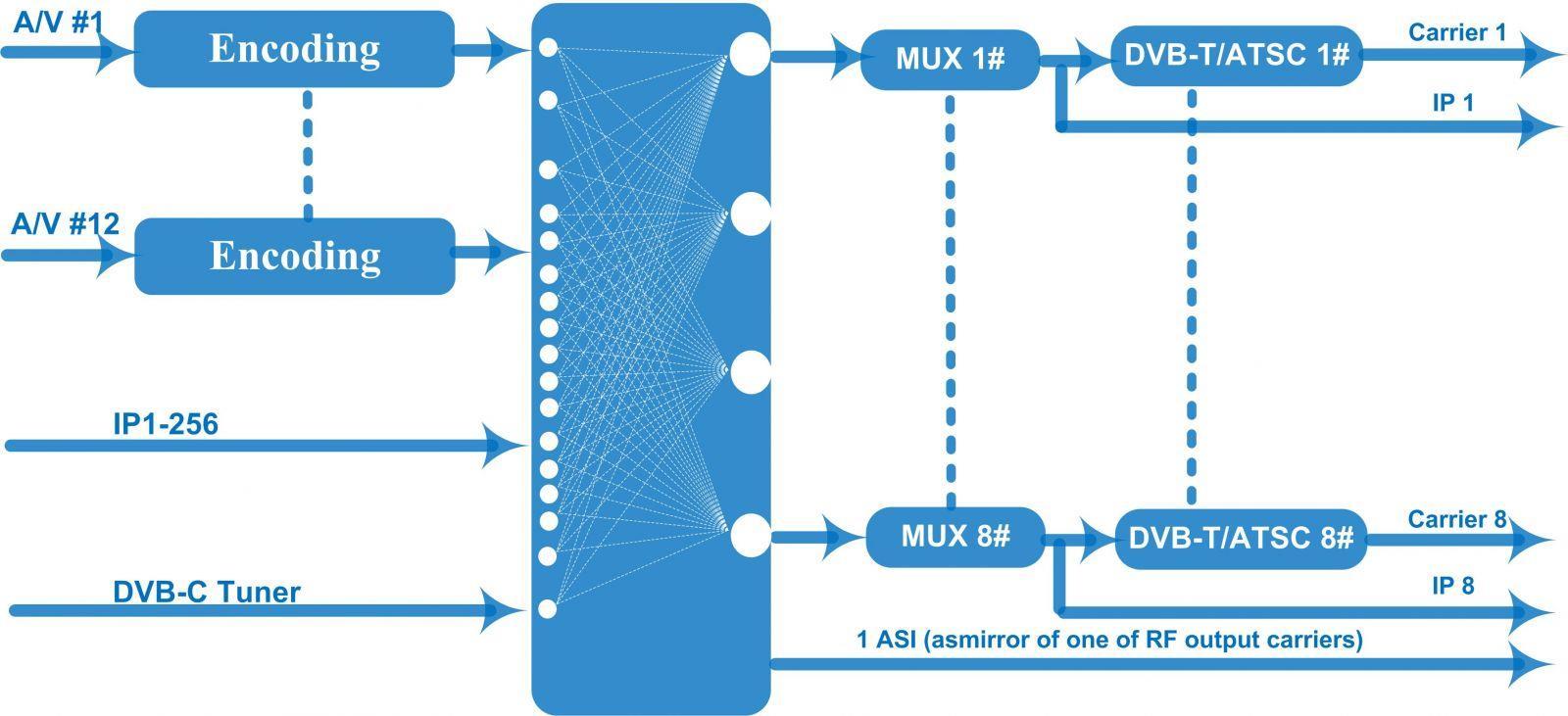

DVB-T-Prinzipdiagramm

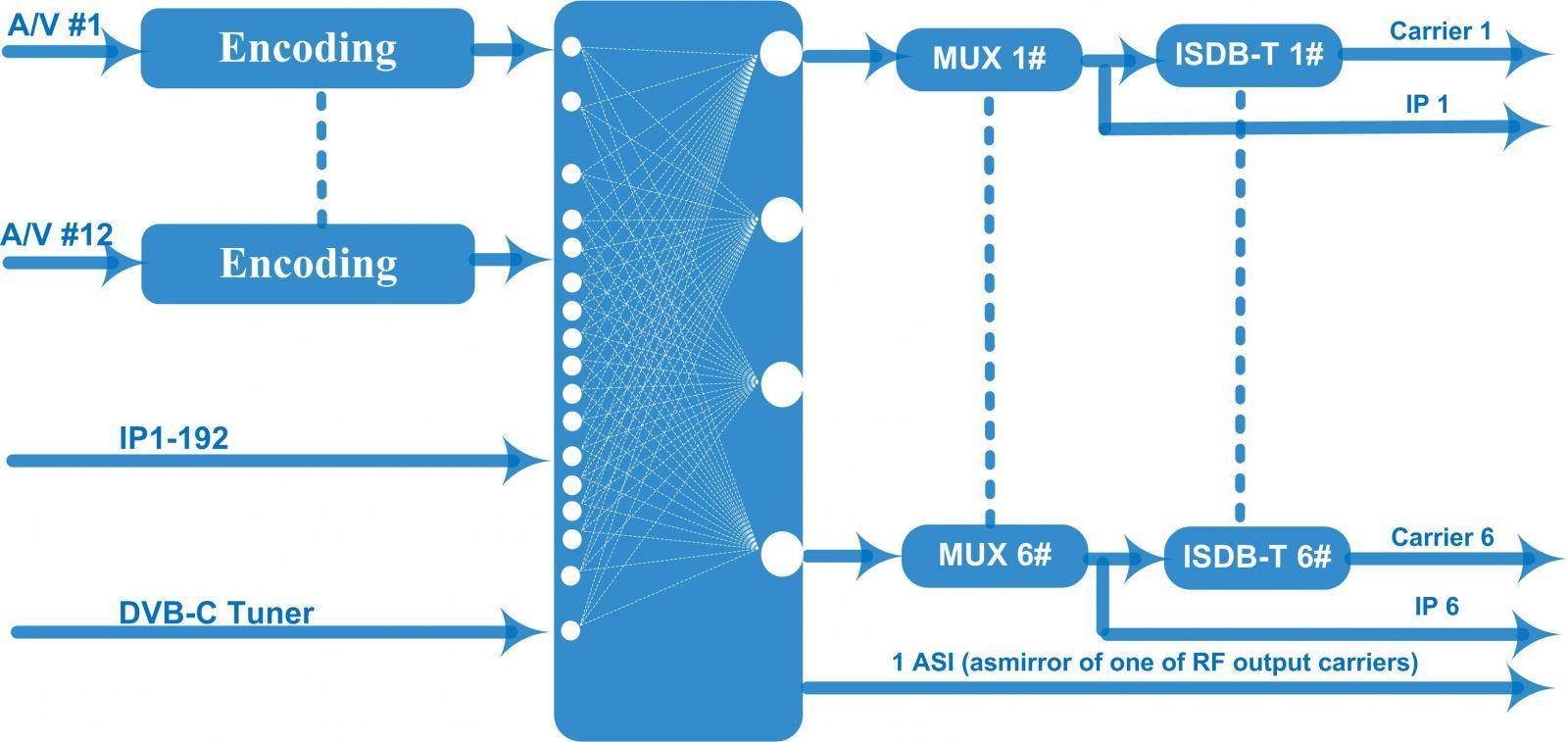

ISDB-T-Prinzipientabelle
Technische Daten
24 CVBS-Eingänge
1 DVB-C (ATSC optional) Tuner für Re-Mux, F-Typ-Schnittstelle
Eingang
512 IP-Eingang über UDP und RTP, DATA1, RJ45 DVB-C RF-Ausgang
256 IP-Eingang über UDP und RTP, DATA1, RJ45—DVB-T/ATSC RF-Ausgang
192 IP-Eingang über UDP und RTP, DATA1, RJ45 ISDB RF-Ausgang
720×480_60i, 544×480_60i, 352×480_60i
352×240_60i,320×240_60i,176×240_60i, 176×120_60i
Video Auflösung
720×576_50i,704×576_50i,640×576_50i, 352×288_50i 320×288_50i, 176×288_50i, 176×144_50i
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Codierung
Kontakt: Tomleequan E-Mail:
MPEG-2
Bitrate 0,5 Mbit/s bis 8 Mbit/s pro Kanal
Ratenkontrolle CBR/VBR
GOP-Struktur IP, IBP, IBBP, IBBBP
Erweiterte
Vorbehandlung Deinterlacing, Rauschunterdrückung
Codierung
Audio
MPEG-1 Schicht 2, DD AC3 (2.0)
Abtastrate 48 kHz
Auflösung 24 Bit
Bitrate 64 Kbit/s, 128 Kbit/s, 192 Kbit/s, 256 Kbit/s, 320 Kbit/s, 384 Kbit/s pro Kanal
Maximaler PID Neuzuordnung 180 Eingänge pro Kanal
Multiplexen
Funktion
Maximale
Durcheinander
PID-Neuzuordnung (automatisch oder manuell)
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Simulcrypt-CA 4
Standard ETR289, ETSI 101 197, ETSI 103 197
Verbindung
Lokale/Remote-Verbindung
QAM-Kanal 16 nicht benachbarte Träger ausgeben (maximale Bandbreite
Standard EN300 429/ITU-T J.83A/B
MER ≥40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
Modulation
DVB-C
DVB-T
HF-Ausgangspegel -20~+10dbm (87~107 dbµV), 0,1db-Schritte
Symbolrate 5,0 Msps ~ 7,0 Msps, 1 ksps Schrittweite J.83A
J.83B
Konstellation 16/32/64/128/256QAM 64/256 QAM
Bandbreite 8M 6M
Standard EN300744
FFT-Modus 2K, 4K, 8K
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang 8 nicht benachbarte Träger DVB-T-Ausgang
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Stream-Ausgabe
ATSC
Systemfunktion
ISDB-T
Verschiedenes
(maximale Bandbreite 192 MHz)
HF-Ausgangspegel -20~ +10 dBm (77~97 dbµV), 0,1db-Schritte
Standard ATSC A/53
Bandbreite 6M
Konstellation 8VSB
FEC RS(208 188)+Spalier
MER ≥40 dB
ACL -55 dBc
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang
Ausgang für 8 nicht benachbarte Träger (maximale Bandbreite 192 MHz)
HF-Ausgangspegel -20~+10dbm (für alle Träger), 0,5db-Schritte
Standard ARIB STD-B31
Bandbreite 6M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus 2K, 4K, 8K
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang
Ausgang für 6 nicht benachbarte Träger (maximale Bandbreite 192 MHz)
HF-Ausgangspegel -20 dBm ~ +10 dBm, 0,1 dB-Schritte
1 ASI-Ausgang als Spiegel eines der HF-Ausgangsträger -Optional
16 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegel von 16 DVB-C-Trägern,
8 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegel von 8 DVB-T/ATSC-Trägern (optional)
6 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegel von 6 ISDB-T-Trägern (optional)
1*1000M Base-T Ethernet-Schnittstelle
Netzwerkmanagement (WEB)
Chinesische und englische Sprache
Ethernet-Software-Upgrade
Abmessungen (B×L×H) 482 mm × 440 mm × 44 mm
Umfeld 0–45 °C (Arbeit); -20–80 °C (Lagerung)
Stromversorgung
Wechselstrom 110 V ± 10 %, 50/60 Hz, Wechselstrom 220 V ± 10 %, 50/60 Hz
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Bestellinformationen
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Über uns
FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme und die Integration von IPTV-Systemen in Hotels spezialisiertes Unternehmen. Das Unternehmen wurde 2009 gegründet und hat über 180 Länder weltweit bedient. Mehr als 20.000 Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern.
