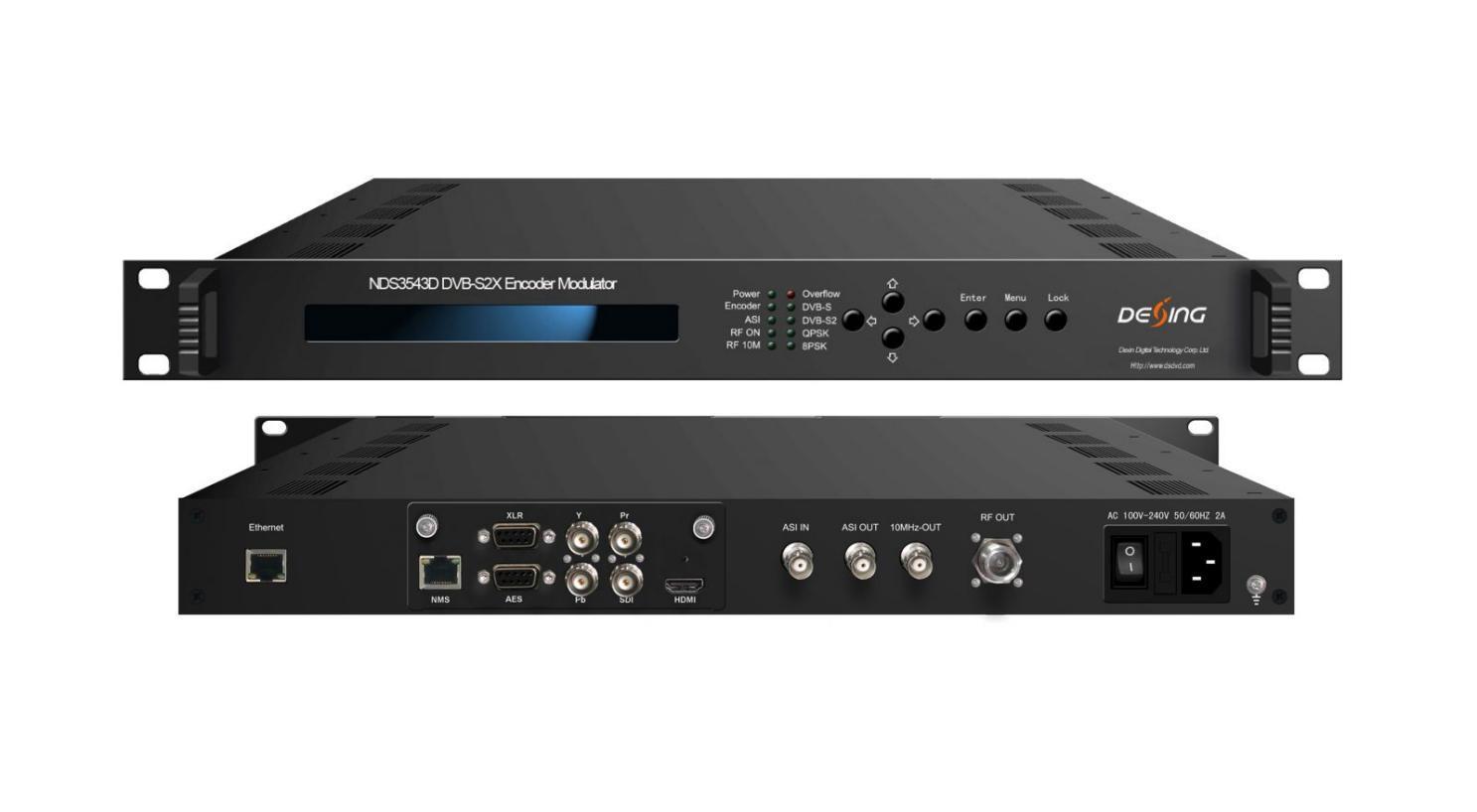

Modulatore codificatore DVB-S2X NDS3543D
Panoramica del prodotto
NDS3543D DVB-S/S2/S2X Encoder & Modulator è un dispositivo integrato con multifunzione. Il suo design plug-in lo rende comodo per cambiare il modulo di codifica (SDI/HDMI/YPbPr/CVBS…) secondo necessità. È inoltre dotato di 1 ingresso ASI per re-mux e modulazione.
La sorgente del segnale potrebbe essere telecamere CCTV, lettori Blue-ray e così via. Adotta un'interfaccia operativa basata sul Web di facile utilizzo per gestire efficacemente il dispositivo e proteggere attentamente i tuoi contenuti con la sua funzione BISS. Caratterizzato da elevate prestazioni e basso costo, NDS3543D è particolarmente adatto per la stazione TV o il sistema DSNG per codificare programmi SD/HD e l'output su uplink.
Caratteristiche principali
* Modulo di codifica HEVC/H.265, MPEG-4 AVC/H.264, MPEG2 SD/HD opzionale
* Ingresso SDI/HDMI/YPbPr/ CVBS… e 1*ingresso ASI
* Ingressi audio multicanale opzionali
* Supporta l'uscita RF DVB-S/S2/S2X (950-2150 MHz) e l'uscita ASI
* Costellazioni QPSK, 8PSK, 8APSK, 16APSK, 32APSK
* Supporta l'impostazione RF CID
* Supporta l'uscita di potenza RF 24V
* Supporto bassa latenza
* Supporta la funzione BISS
* Supporta clock di riferimento da 10 MHz
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
* Supporta Web NMS e controllo LCD e tastiera del pannello frontale
* Aggiorna il dispositivo tramite web NMS

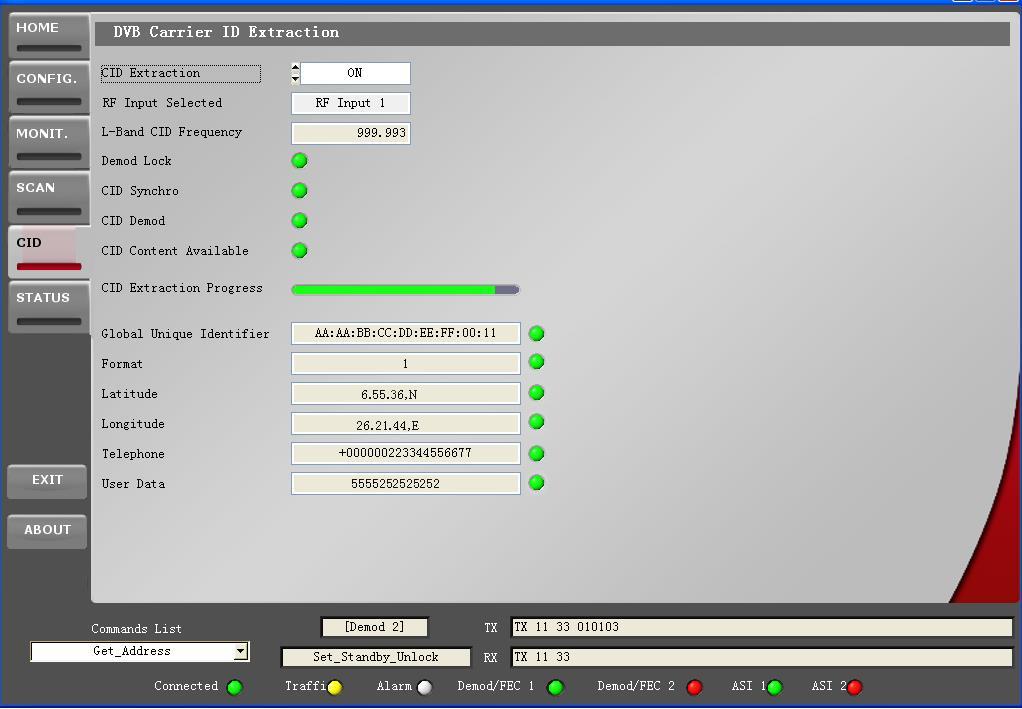

ILLUSTRAZIONE DEL CAMPIONE DI TEST CID

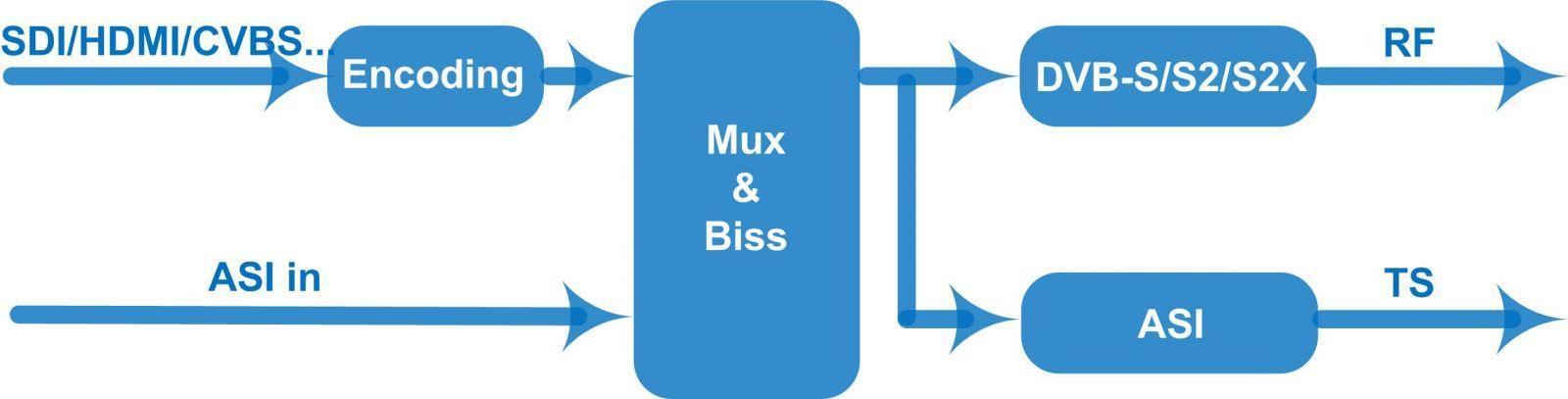

Grafico dei principi
Specifiche tecniche
Tomleequan Email:

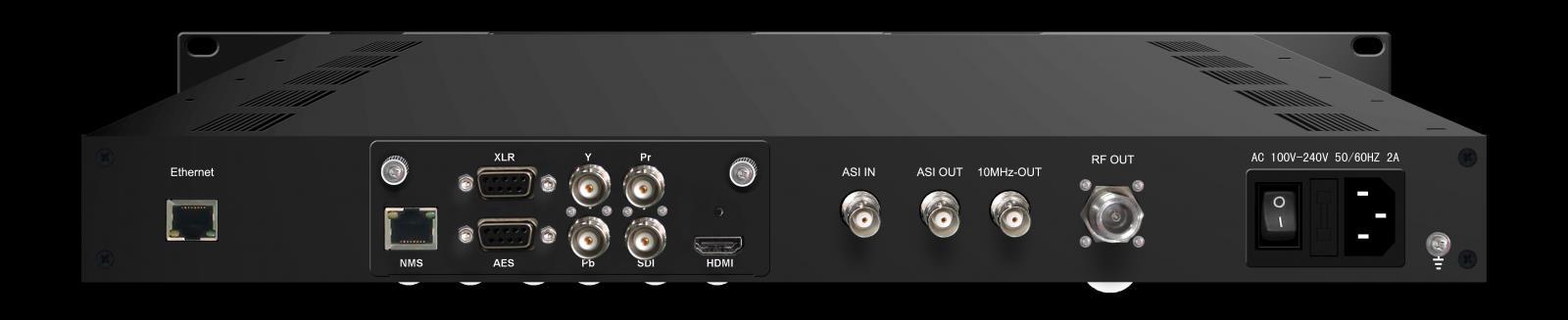

Singolo ingresso HDMI/SDI/YPbPr

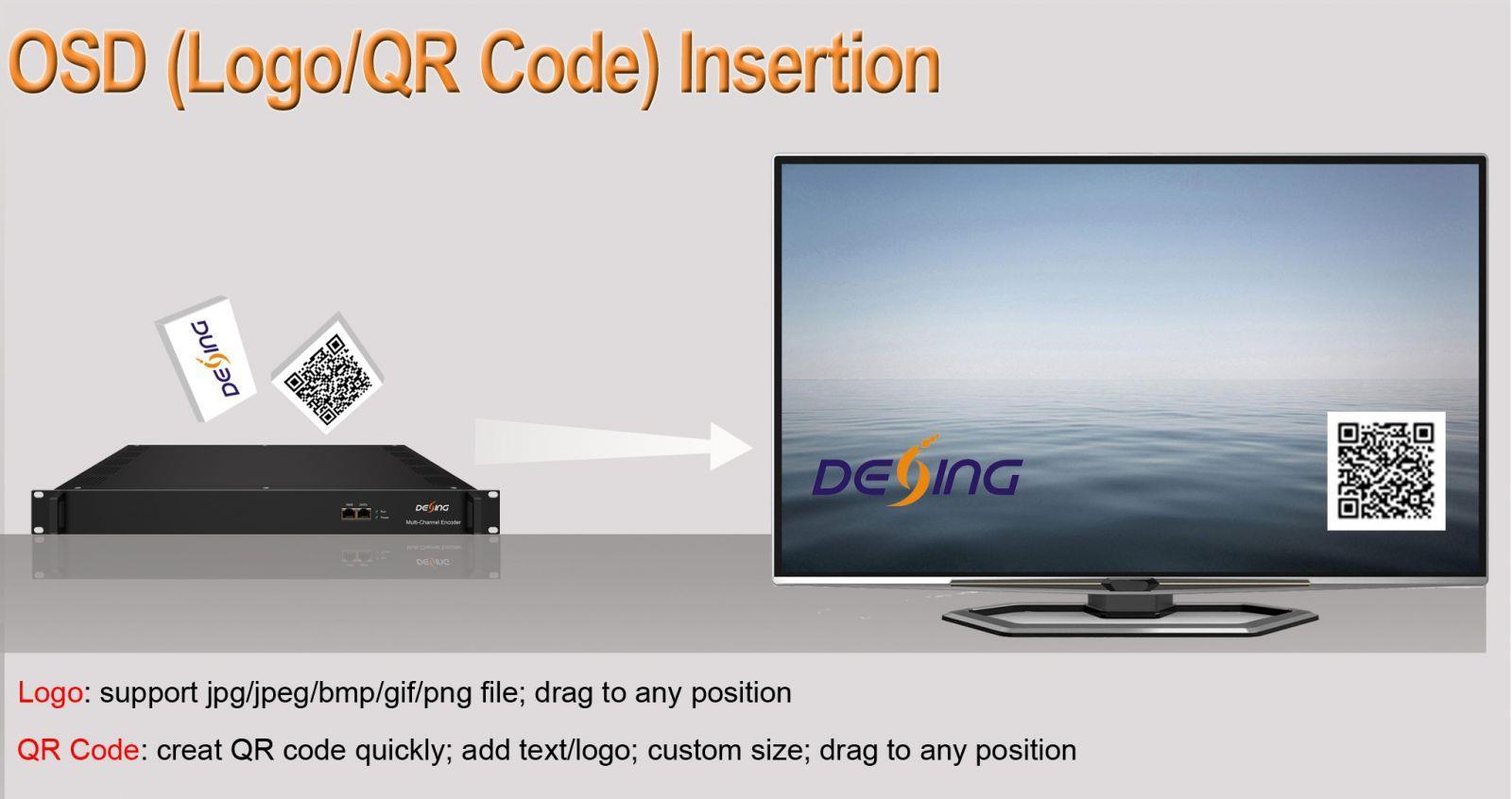

*Codifica video H.265/H.264 *Fino a 4 ingressi audio stereo *Inserimento OSD
Video
Codifica Formato video: MPEG-4 AVC/H.264
Ingresso HDMI/SDI/YPbPr
Risoluzione Ingresso
Produzione Interfaccia applicabile 1920×1080_60P, 1920×1080_60i, 1920×1080_59.94P, 1920×1080_59.94i . 1920×1080_60P . Cavo HDMI SDI 1920×1080_50P, 1920×1080_50i 1920×1080_50P 1280×720_60P, 1280×720_59.94P, Risoluzione 1280×720_60P
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Risoluzione
1280×720_50P
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Risoluzione 1280×720_50P
1920×1080_60i, 1920×1080_50i, 1280×720_60P, Risoluzione 1280×720_50P
1920×1080_60i, 1920×1080_50i, 1280×720_60P, Risoluzione 1280×720_50P
Velocità in bit 4Mbps~20Mbps (per MPEG-4 AVC/H.264)
Da 0,5 Mbps a 20 Mbps (HEVC/H.265)
Cromatismo Le 4:2:0
Controllo della velocità CBR/VBR
Struttura del GOP IBBP, IPPP
Pretrattamento avanzato De-interlacciamento, riduzione del rumore, nitidezza
Audio
codifica
Ingresso
Canale
MPEG-1 Livello 2, LC-AAC, HE-AAC, HE-AAC V2, passthrough AC3
Digitale: HDMI/SDI/AES; Analogico: XLR
AES/SDI: fino a 4 stereo
HDMI: 1 stereo
XLR: fino a 2 stereo
Frequenza di campionamento 48KHz
48 Kbps~384 Kbps (MPEG-1 Livello 2 e LC-AAC)
Velocità in bit
24 Kbps~128 Kbps (HE-AAC)
18 Kbps~56 Kbps (HE-AAC V2)
Guadagno audio 0-255

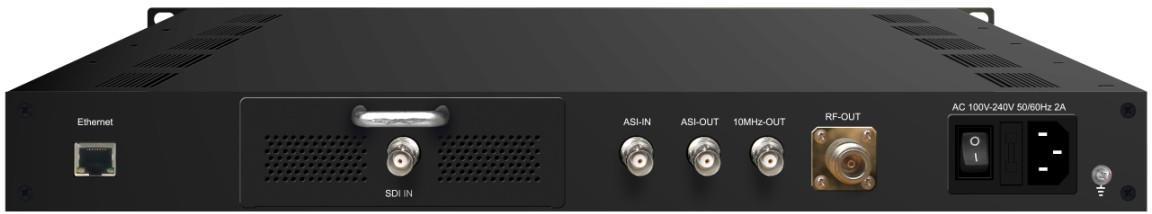

Singolo ingresso SDI
Video
Codifica Formato MPEG2; MPEG4 AVC/H.264
Ingresso SDI*1
1920*1080_60P, 1920*1080_50P, (-solo per MPEG4 AVC/H.264)
Risoluzione
Audio
Risoluzione video 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P 720*480_60i, 720*576_50i
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
codifica MPEG1 strato II, MPEG2-AAC, MPEG4-AAC
Frequenza di campionamento 48KHz
Velocità in bit 64 kbps, 96 kbps, 128 kbps, 192 kbps, 256 kbps, 320 kbps
Singolo ingresso HDMI
Video
Codifica Formato MPEG2; MPEG4 AVC/H.264
Ingresso Ingresso HDMI*1
Risoluzione
Audio
codifica
1920*1080_60P, 1920*1080_50P, (-solo per MPEG4 AVC/H.264) 1920*1080_60i, 1920*1080_50i, Risoluzione 1280*720_60p, 1280*720_50P 720*480_60i, 720*576_50i
MPEG1 strato II, MPEG2-AAC, MPEG4-AAC
Frequenza di campionamento 48KHz
Velocità in bit 64 kbps, 96 kbps, 128 kbps, 192 kbps, 256 kbps, 320 kbps

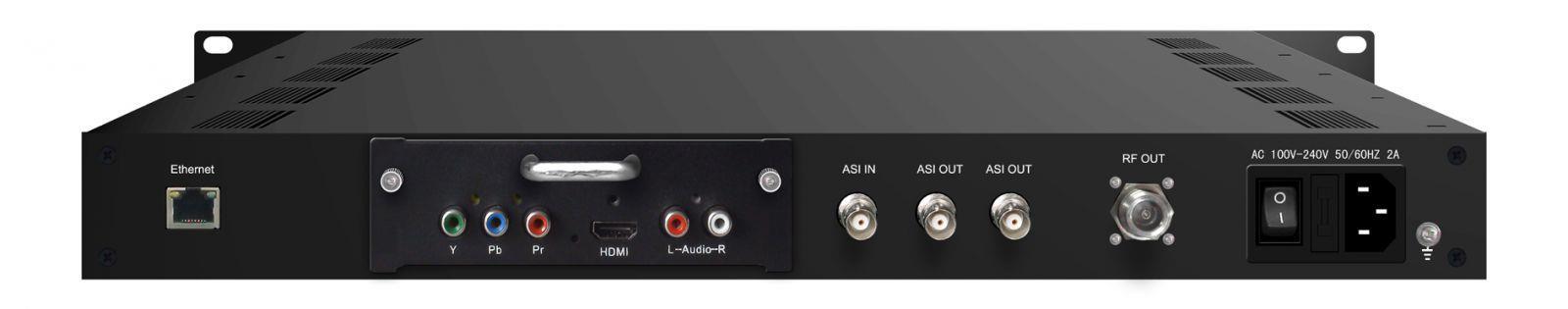

Ingresso HDMI/YPbPr/CVBS 3 in 1
Video (HDMI)
Codifica
Formato MPEG2; MPEG4 AVC/H.264
Interfaccia Ingresso HDMI*1
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Risoluzione
Audio (HDMI)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
1920*1080_60P, 1920*1080_50P, (-solo per MPEG4 AVC/H.264)
Risoluzione video 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
Codifica MPEG1 strato II; MPEG2-AAC; MPEG4-AAC
Interfaccia Ingresso HDMI*1
Frequenza di campionamento 48KHz
Velocità in bit
Video (YPbPr/CVBS)
64/96/128/192/256/320 kbps
Codifica Formato MPEG2; MPEG4 AVC/H.264
Interfaccia YPbPr*1/CVBS*1
Risoluzione: 720x576_50i (PAL); 720x480_60i (NTSC)
Risoluzione
Audio (S/D)
Codifica
Risoluzione video: 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P
MPEG1 strato II; MPEG2-AAC; MPEG4-AAC
Interfaccia 1*Stereo/2*mono
Frequenza di campionamento 48KHz
Velocità in bit 64/96/128/192/256/320 kbps

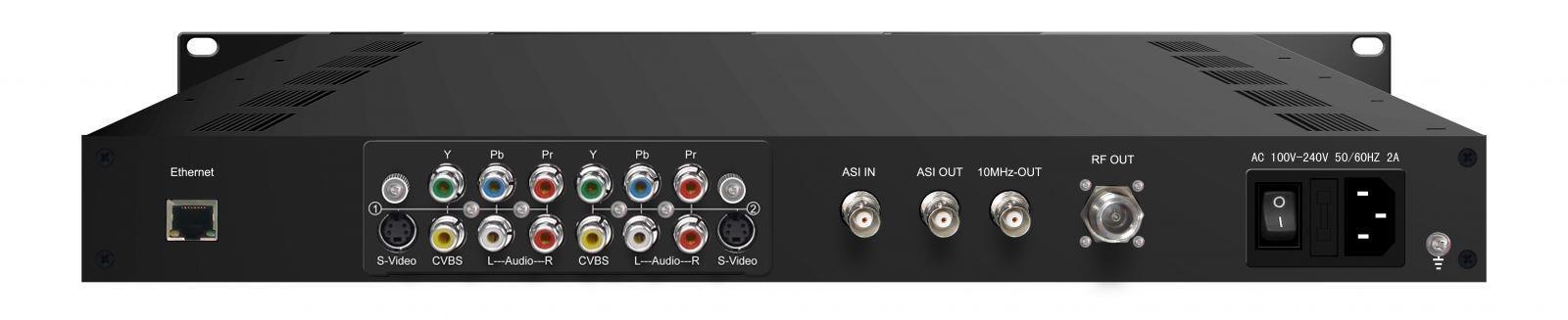

2*Ingressi (S-Video + YPbPr + CVBS)
Video
Codifica
Opzione 1: MPEG-2 MP@ML(4:2:0)
Opzione 2: MPEG-2 e MPEG-4 AVC/H.264 (4:2:0)
Ingresso 2*S-Video/YPbPr/CVBS (tipo RCA)
Risoluzione
Velocità in bit
Audio
codifica
Risoluzione: 720*576 (PAL); 720*480 (NTSC)
Opzione 1: 1~19,50 Mbps; Opzione 2: 1~10,00 Mbps
Opzione 1: MPEG1 Layer II
Opzione 2: MPEG1 Layer II; LC-AAC; HE-AAC e Dolby Digital AC3
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
2.0 (facoltativo)
Ingresso 2 Stereo/Mono
Frequenza di campionamento 48KHz
Velocità in bit 64 kbps, 96 kbps, 128 kbps, 192 kbps, 256 kbps, 320 kbps
Generali
Interfaccia di input
Produzione
2*CVBS; 1*SDI; 1*HDMI; 1*(HDMI/SDI/YPbPr 3-in-1); 1*(HDMI/YPbPr/CVBS 3-in-1)
ingresso opzionale
Ingresso ASI
Uscita RF DVB-S/S2/S2X; Uscita ASI come specchio di RF
Standard Digitale terrestre
Digitale terrestre (DVB-S2)
Digitale terrestre
Codifica esterna Codifica RS Codifica BCH Codifica BCH
Codifica interna Convoluzione Codifica LDPC Codifica LDPC
Costellazione QPSK
Sezione di modulazione
FEC/Tasso di convoluzione 1/2, 2/3, 3/4, 5/6, 7/8
QPSK,8PSK, 16APSK,32APSK QPSK,8PSK, 8APSK, 16APSK, 32APSK
Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
Fattore di roll-off
Tasso di simbolo
Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36 , 2/3-L, 25/36 , 18/13, 9/7, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
0,2, 0,25, 0,35 0,2, 0,25, 0,35 0,05, 0,10, 0,15, 0,2, 0,25, 0,35
Da 0,5 a 45 Msps
Gamma RF Frequenza
da 0,5 a 40 Msps (32APSK);
Da 0,5 a 45 Msps (QPSK/8PSK/16APSK)
da 0,5 a 40 Msps (32 APSK);
Da 0,5 a 45 Msps (QPSK/8PSK/8APSK/16APSK)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Livello di uscita +3dBm~-28,5dBm
Biss Modalità 1, Modalità E
Controllo locale LCD + pulsanti di controllo
Telecomando Sistema NMS Web
Sistema
Modalità bassa
latenza
Normale, Modalità 1, Modalità 2
Lingua Inglese
Dimissione
Specifiche fisiche
410×460×44mm (Larghezza*Profondità*Altezza)
Temperatura 0~45℃(funzionamento), -20~80℃(stoccaggio)
Alimentazione elettrica CA 100-240 V 50/60 Hz 2 A
Guida all'ordine
DVB-S/S2
Digitale terrestre ●
Uscita RF (950-2150 MHz) ● ●
Uscita IF (50-200 MHz) ●
