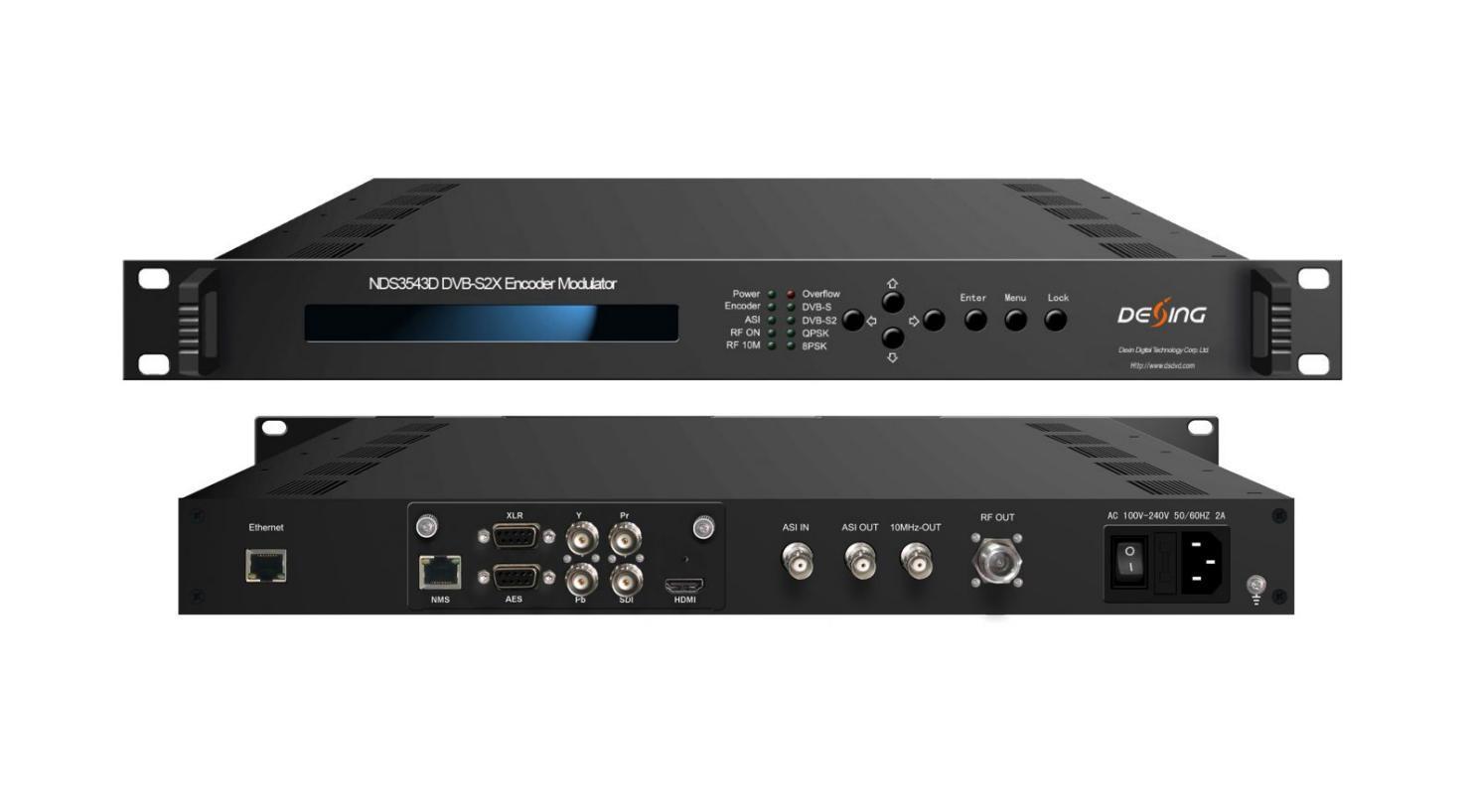

NDS3543D DVB-S2X Encoder-Modulator
Produktübersicht
Der NDS3543D DVB-S/S2/S2X Encoder & Modulator ist ein integriertes Gerät mit Multifunktion. Sein steckbares Design ermöglicht es, das Kodierungsmodul (SDI/HDMI/YPbPr/CVBS…) nach Bedarf bequem auszutauschen. Er ist außerdem mit einem 1ASI-Eingang für Re-Mux und Modulation ausgestattet. Die Signalquelle können CCTV-Kameras, Blu-ray-Player usw. sein. Es verfügt über eine benutzerfreundliche webbasierte Bedienoberfläche, um das Gerät effektiv zu verwalten und Ihre Inhalte mit der BISS-Funktion sorgfältig zu schützen. Dank seiner hohen Leistung und niedrigen Kosten eignet sich NDS3543D besonders gut für Fernsehsender oder DSNG-Systeme, um SD/HD-Programme zu kodieren und per Uplink auszugeben.
Hauptmerkmale
* HEVC/H.265, MPEG-4 AVC/H.264, MPEG2 SD/HD-Kodierungsmodul optional
* SDI/HDMI/YPbPr/CVBS-Eingang und 1*ASI-Eingang
* Mehrkanal-Audioeingänge optional
* Unterstützt DVB-S/S2/S2X HF-Ausgang (950-2150 MHz) und ASI-Ausgang
* QPSK-, 8PSK-, 8APSK-, 16APSK-, 32APSK-Konstellationen
* Unterstützt RF CID-Einstellung
* Unterstützt RF 24V-Stromausgang
* Unterstützt niedrige Latenz
* Unterstützt BISS-Funktion
* Unterstützt 10 MHz Referenztakt
* Unterstützt Web-NMS und LCD- und Tastatursteuerung auf der Vorderseite
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
* Gerät über Web-NMS aktualisieren

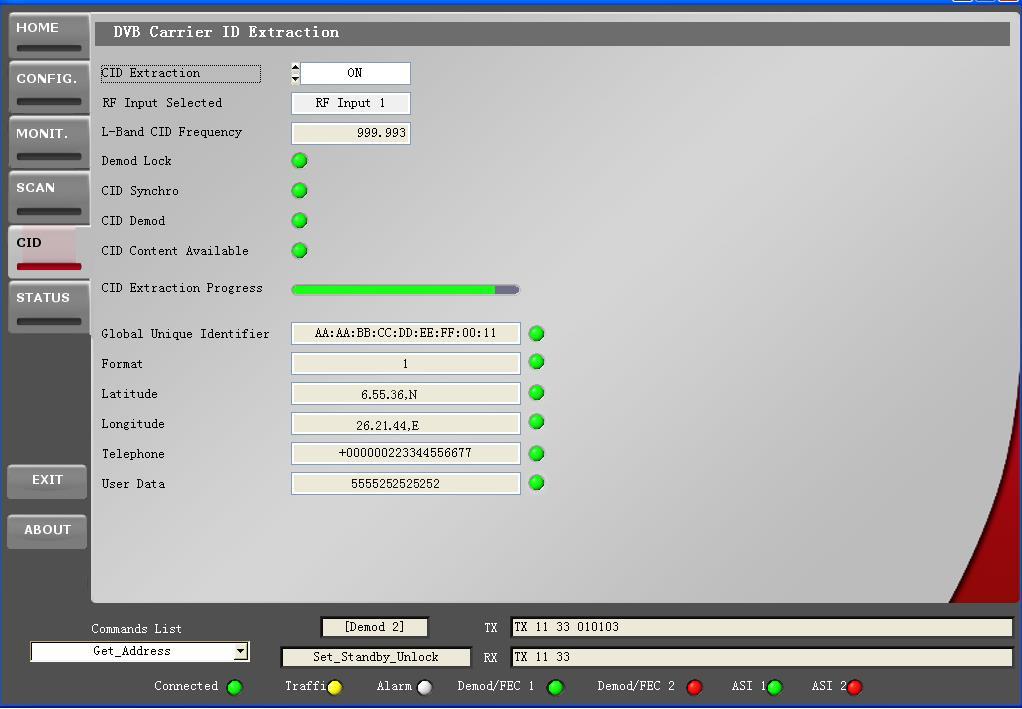

CID-TESTBEISPIELABBILDUNG

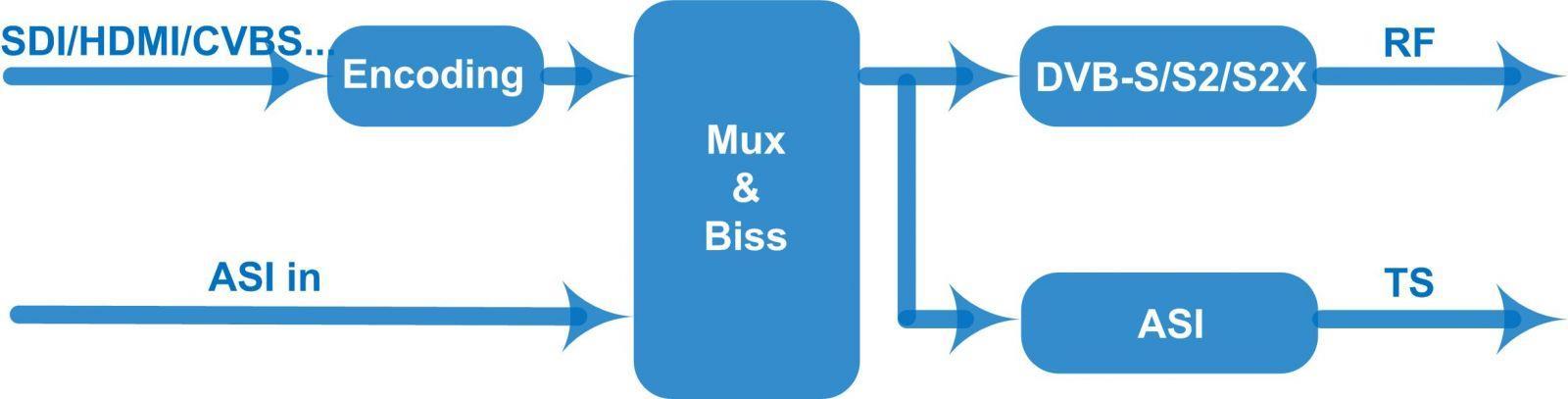

Prinzipdiagramm
Technische Spezifikationen

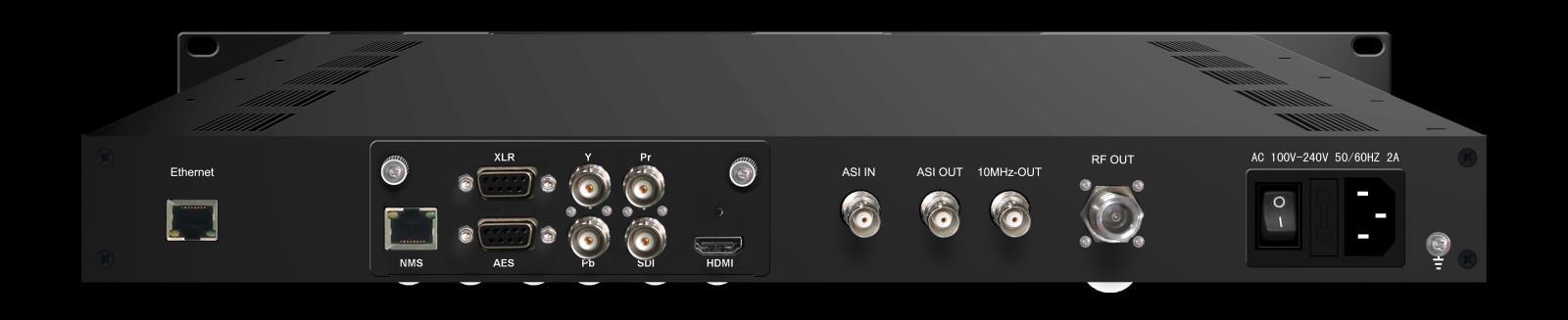

Einzelner HDMI/SDI/YPbPr-Eingang

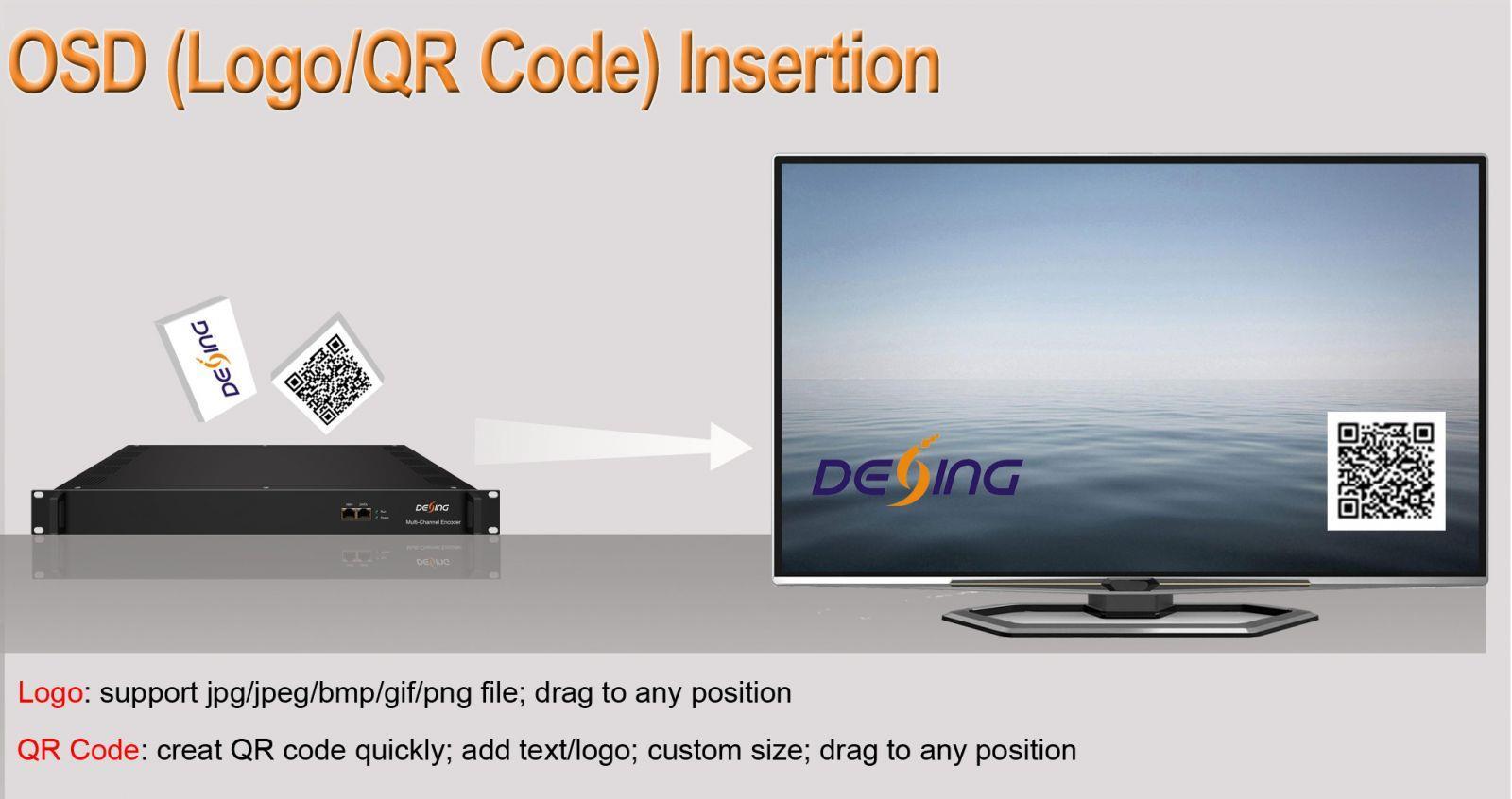

*H.265/H.264-Videokodierung *Bis zu 4 Stereo-Audioeingänge *OSD-Einblendung
Video
Codierung HEVC/H.265; MPEG-4 AVC/H.264
Eingang HDMI/SDI/YPbPr
Eingang
Auflösung
Ausgabe Anwendbare Schnittstelle
1920×1080_60P, 1920×1080_60i, 1920×1080_59,94P, 1920×1080_59.94i 1920×1080_60P . HDMI SDI 1920×1080_50P, 1920×1080_50i 1920×1080_50P
Kontakt: Tomleequan E-Mail:
Kontakt: Tomleequan E-Mail:
1280×720_60P, 1280×720_59,94P, 1280×720_60P
1280×720_50P 1280×720_50P
1920×1080_60i, 1920×1080_50i, 1280×720_60P, 1280×720_50P
1920×1080_60i, 1920×1080_50i, 1280×720_60P, 1280×720_50P YPbPr
Bitrate 4 Mbit/s bis 20 Mbit/s (für MPEG-4 AVC/H.264)
0,5 Mbit/s bis 20 Mbit/s (HEVC/H.265)
Farbsättigung 4:2:0
Ratenkontrolle CBR/VBR
GOP-Struktur IBBP, IPPP
Erweiterte
Vorbehandlung
Audio
Codierung
Eingang
Kanal
Abtastrate
Bitrate
Audioverstärkung
Deinterlacing, Rauschunterdrückung, Schärfung
MPEG-1 Schicht 2, LC-AAC, HE-AAC, HE-AAC V2, AC3-Passthrough
Digital: HDMI/SDI/AES; Analog: XLR
AES/SDI: Bis zu 4 Stereoanlagen
HDMI: 1 Stereo
XLR: Bis zu 2 Stereoanlagen
48 kHz
48 Kbit/s – 384 Kbit/s (MPEG-1 Layer 2 und LC-AAC)
24 Kbit/s bis 128 Kbit/s (HE-AAC)
18 Kbit/s bis 56 Kbit/s (HE-AAC V2)
0-255

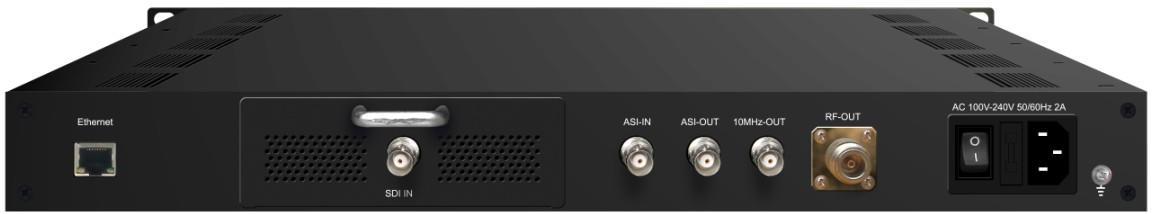

Einzelner SDI-Eingang
Video
Codierung MPEG2; MPEG4 AVC/H.264
Eingang SDI*1
1920*1080_60P, 1920*1080_50P, (-nur für MPEG4 AVC/H.264)
Auflösung
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
720*480_60i, 720*576_50i
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Audio
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Codierung MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC
Abtastrate 48 kHz
Bitrate 64 kbit/s, 96 kbit/s, 128 kbit/s, 192 kbit/s, 256 kbit/s, 320 kbit/s

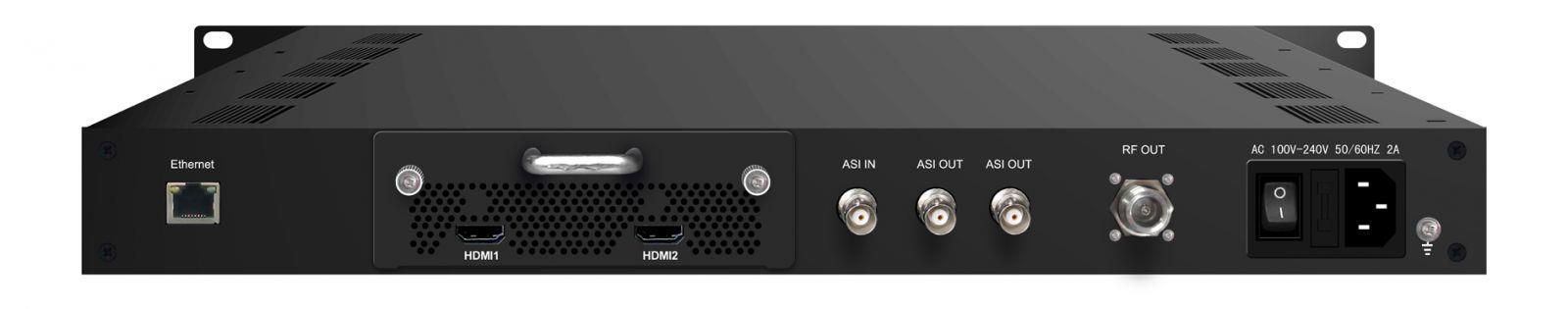

Einzelner HDMI-Eingang
Video
Codierung
MPEG2; MPEG4 AVC/H.264
Eingang HDMI*1
Auflösung
Audio
Codierung
1920*1080_60P, 1920*1080_50P, (-nur für MPEG4 AVC/H.264) 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P 720*480_60i, 720*576_50i
MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC
Abtastrate 48 kHz
Bitrate 64 kbit/s, 96 kbit/s, 128 kbit/s, 192 kbit/s, 256 kbit/s, 320 kbit/s

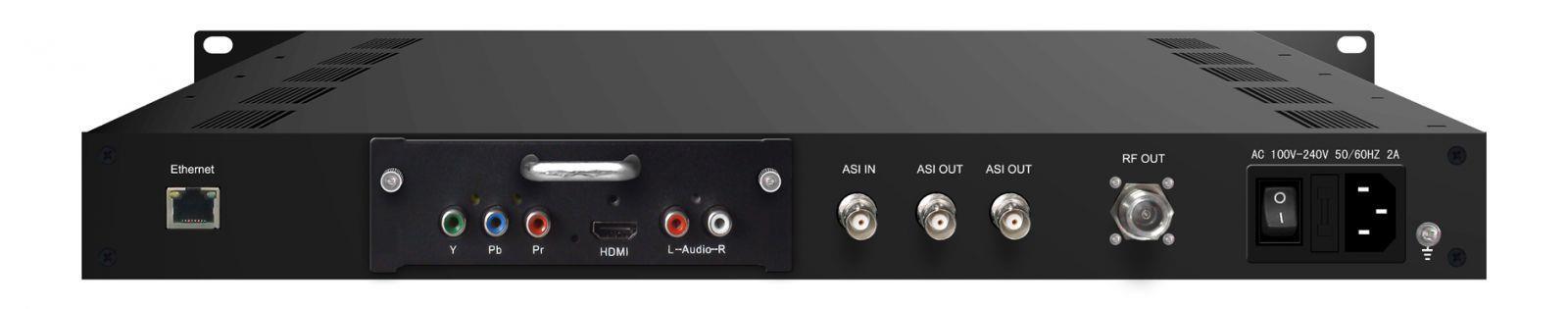

HDMI/YPbPr/CVBS 3-in-1-Eingang
Video (HDMI)
Codierung MPEG2; MPEG4 AVC/H.264
Schnittstelle HDMI*1
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Auflösung
Audio (HDMI)
Kontakt: Tomleequan E-Mail:
1920*1080_60P, 1920*1080_50P, (-nur für MPEG4 AVC/H.264)
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
Codierung MPEG1 Schicht II; MPEG2-AAC; MPEG4-AAC
Schnittstelle HDMI*1
Abtastrate 48 kHz
Bitrate 64/96/128/ 192/256/320 kbps
Video (YPbPr/CVBS)
Codierung MPEG2; MPEG4 AVC/H.264
Schnittstelle YPbPr*1/CVBS *1
Auflösung
Ton (links/rechts)
FBAS: 720 x 576_50i (PAL); 720 x 480_60i (NTSC)
YPbPr: 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P
Codierung MPEG1 Schicht II; MPEG2-AAC; MPEG4-AAC
Schnittstelle 1*Stereo/2*Mono
Abtastrate 48 kHz
Bitrate 64/96/128/ 192/256/320 kbps

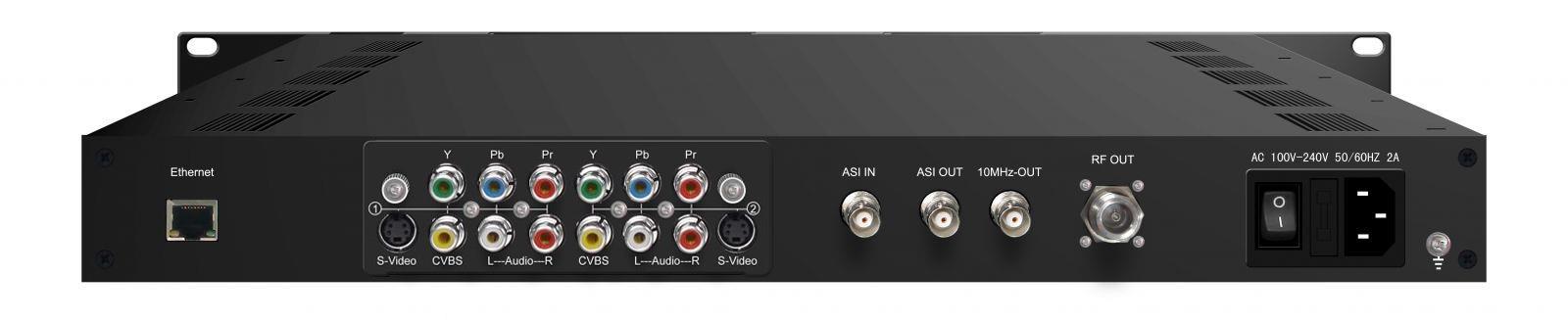

2*(S-Video + YPbPr + CVBS) Eingänge
Video
Codierung
Eingang
Option 1: MPEG-2 MP@ML(4:2:0)
Option 2: MPEG-2 und MPEG-4 AVC/H.264 (4:2:0)
2*S-Video/YPbPr/CVBS (RCA-Typ)
Auflösung 720 x 576 (PAL); 720 x 480 (NTSC)
Bitrate
Audio
Codierung
Option 1: 1–19,50 Mbit/s; Option 2: 1–10,00 Mbit/s
Option 1: MPEG1 Layer II
Option 2: MPEG1 Layer II; LC-AAC; HE-AAC und Dolby Digital AC3
2.0 (optional)
Eingang 2 Stereo/Mono
Abtastrate 48 kHz
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Bitrate
Generäle
Eingabeschnittstelle
Ausgabe
64 kbit/s, 96 kbit/s, 128 kbit/s, 192 kbit/s, 256 kbit/s, 320 kbit/s
2*CVBS; 1*SDI; 1*HDMI; 1*(HDMI/SDI/YPbPr 3-in-1); 1*(HDMI/YPbPr/CVBS 3-in-1) Eingang optional
ASI-Eingang
DVB-S/S2/S2X HF-Ausgang; ASI-Ausgang als Spiegel von RF
Standard DVB-S DVB-S2 DVB-S2X Äußere
Kodierung RS-Kodierung BCH-Kodierung BCH-Kodierung
Innere Kodierung Faltung
Konstellation QPSK
LDPC-Kodierung LDPC-Kodierung
QPSK,8PSK, 16APSK, 32APSK
Modulationsabschnitt
FEC/Faltungsrate 1/2, 2/3, 3/4, 5/6, 7/8
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
QPSK,8PSK, 8APSK, 16APSK, 32APSK
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 , 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 , 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36 , 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Roll-off-Faktor
Symbolrate
0,2, 0,25, 0,35 0,2, 0,25, 0,35 0,05, 0,10, 0,15, 0,2, 0,25, 0,35
0,5 bis 45 0,5–40 Msps (32 APSK); 0,5–40 Msps (32 APSK);
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
BISS
System
Physikalische Spezifikation
Bestellanleitung
DVB-S/S2
DVB-S2X
HF-Ausgang (950–2150 MHz)
IF-Ausgang (50-200 MHz)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Msps 0,5 bis 45 Msps (QPSK/8PSK/16APSK) 0,5 bis 45 Msps (QPSK/8PSK /8APSK/16APSK)
HF-Bereich 950-2150MHz
Ausgangspegel +3 dBm ~ -28,5 dBm
Modus 1, Modus E
Lokale Steuerung LCD + Bedientasten Fernbedienung Web-NMS
Modus mit geringer Latenz
Normal, Modus 1, Modus 2 Sprache Englisch
Abschied 410×460×44 mm (B*L*H)
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Stromversorgung Wechselstrom 100-240 V, 50/60 Hz, 2 A
NDS3543A NDS3543C NDS3543D
