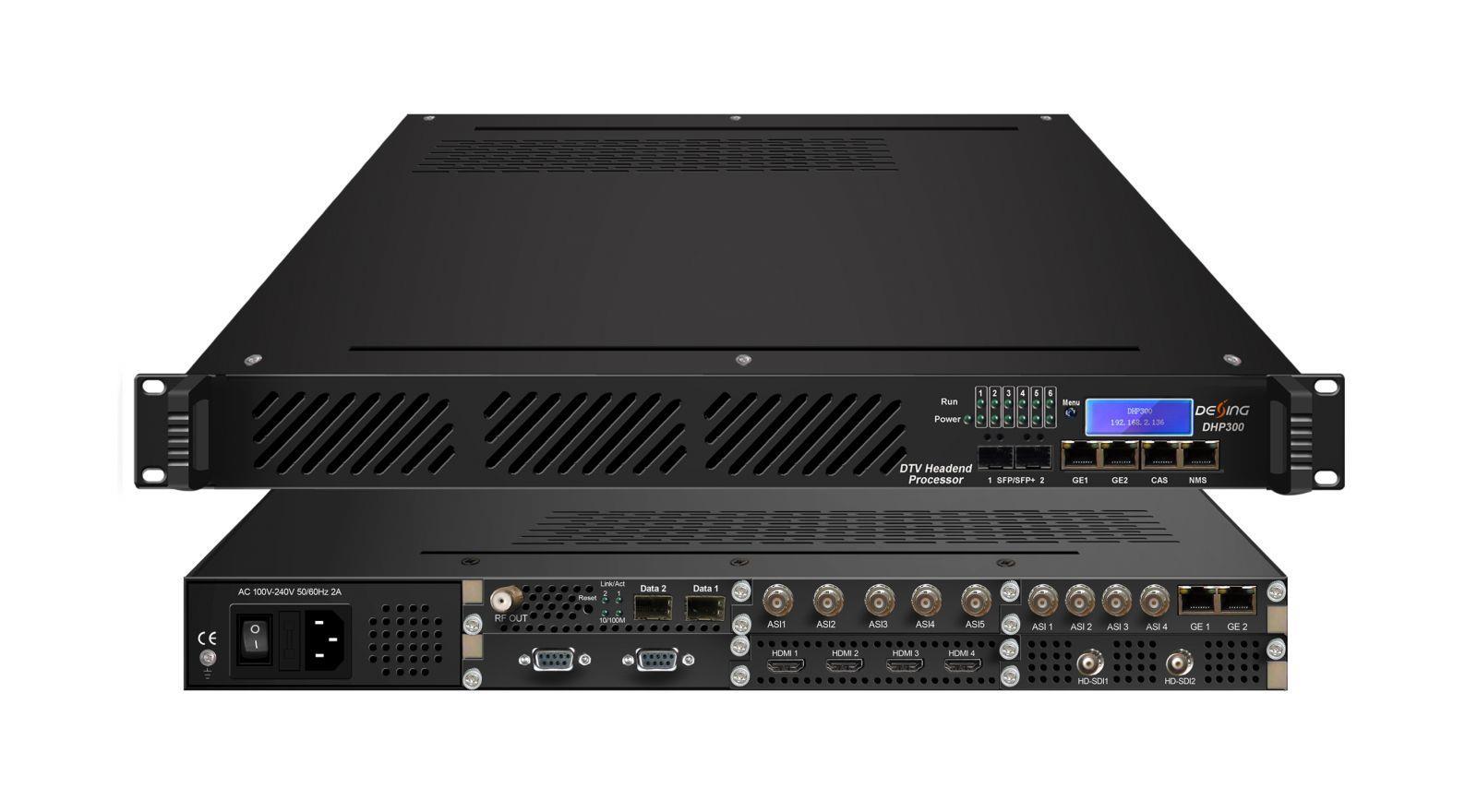

Processador head-end DHP300 DTV
Esboço do produto
O processador head-end DHP300 DTV é a nova geração de equipamento de processamento headend inteligente. Este case 1-U vem com 6 slots de módulo independentes. Cada módulo pode ser configurado individualmente com base nas aplicações, incluindo codificação, decodificação, transcodificação, multiplexação, decodificação e modulação de processamento e a combinação de todas essas funções. Ele suporta múltiplas interfaces de entrada e saída e formatos de sinal. Com seu desempenho poderoso e baixo custo, o DHP300 é especialmente adequado para o sistema CATV de nova geração.
Principais características
* Suporta combinação flexível de diferentes tipos de módulos
* Suporta até 6 módulos

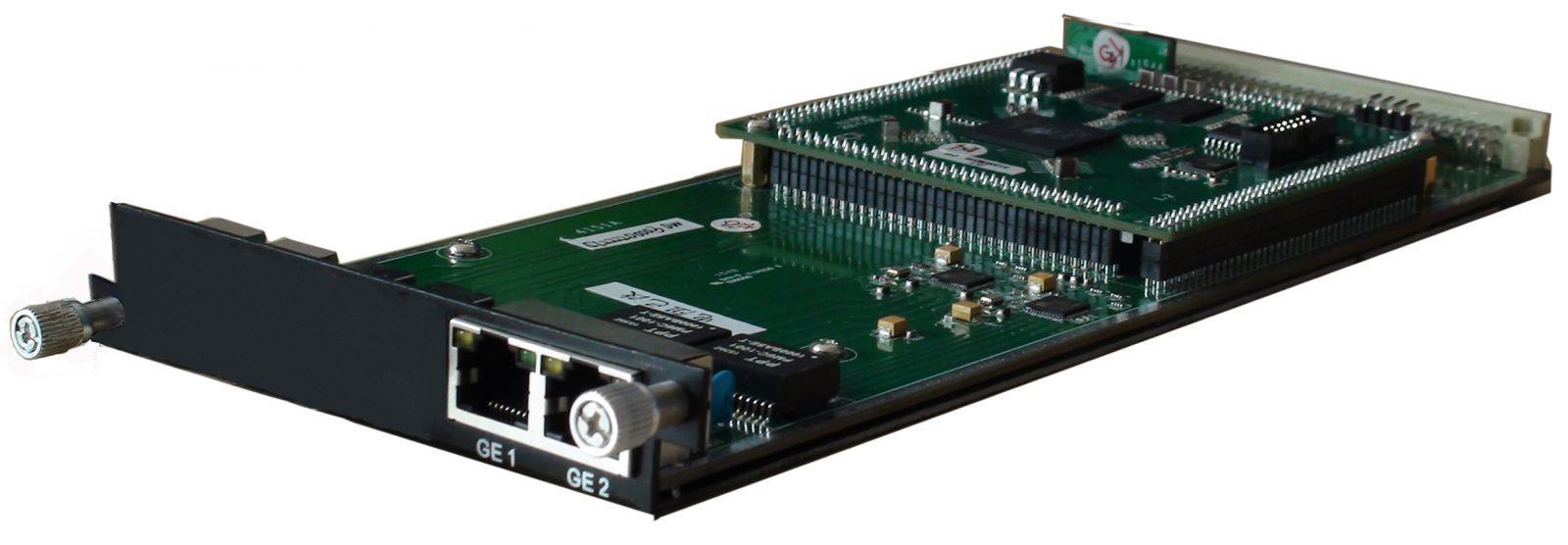

* Suporta 2 entradas/saídas IP, interface RJ45/SFP, Unicast/Multicast
* Suporte a gerenciamento Web, atualizações via web
* Fonte de alimentação única ou redundante para opção
Especificações do módulo

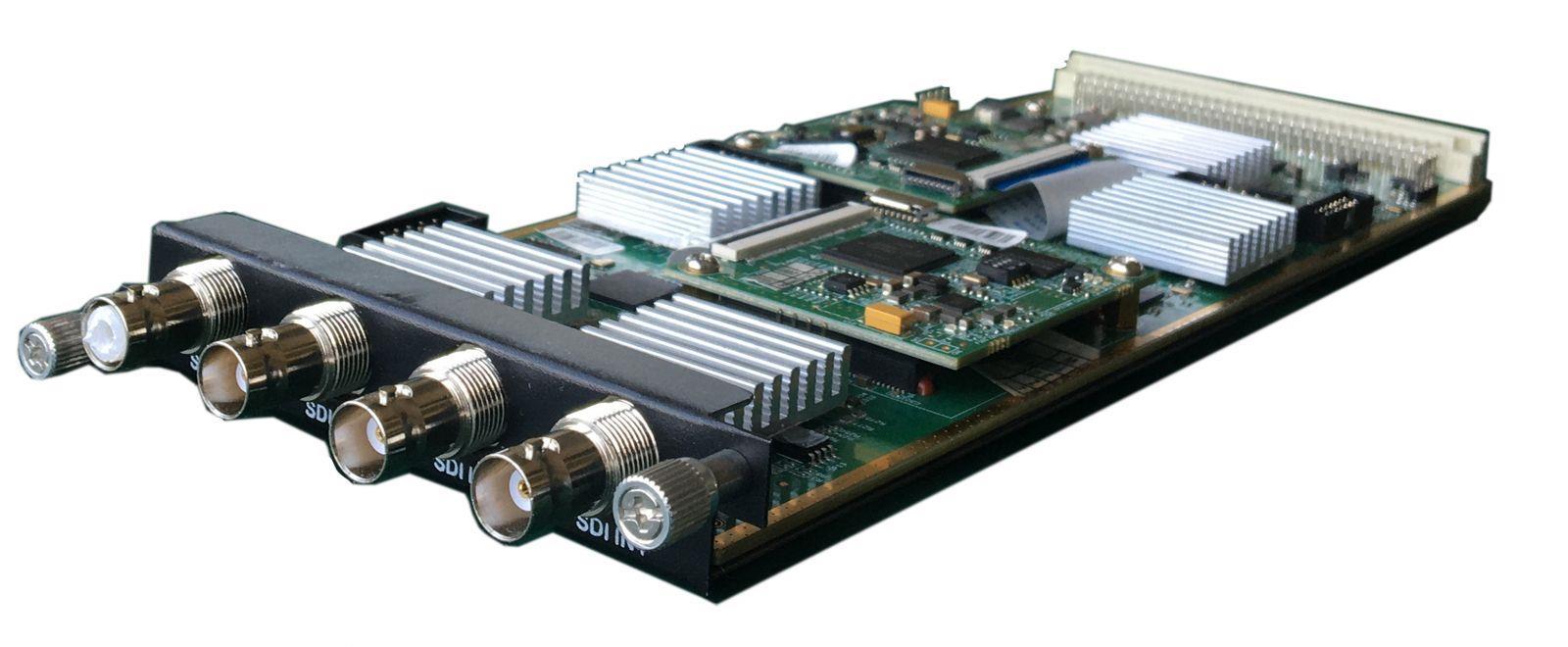

4 Módulo de codificação CVBS/SDI (DX214B)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Especificações do módulo:
Entrada: 4 CVBS (DB9 para RCA) ou 4 SDI (BNC)
Saída: 1MPTS e 4 saídas SPTS sobre UDP/RTP, unicast e multicast
Codificação de vídeo:
Formato de vídeo: MPEG-2, MPEG4 AVC/H.264
Formato de imagem: PAL, NTSC Sinal SD (somente para entrada CVBS)
Resolução:
Entrada: 720*576 -50i
Saída: 720*576/352*288/320*240/320*180/176*144/160*120/160*90-50Hz
Entrada: 720*480 -60i
Saída: 720*480/352*288/320*240/320*180/176*144/160*120/160*90-60Hz
Controle de taxa: CBR/VBR
Estrutura do Partido Republicano: IPPP, IBPBP, IBBPB, IBBBP
Taxa de bits de vídeo: 0,5~5 Mbps
Codificação de áudio:
Formato de áudio: MPEG1 Audio Layer 2, LC-AAC, HE-AAC
Taxa de amostragem: 48KHz
Taxa de bits: 48/56/64/80/96/112/128/160/192/224/256/320/384 Kbps
Suporte para inserção de logotipo, legenda e código QR

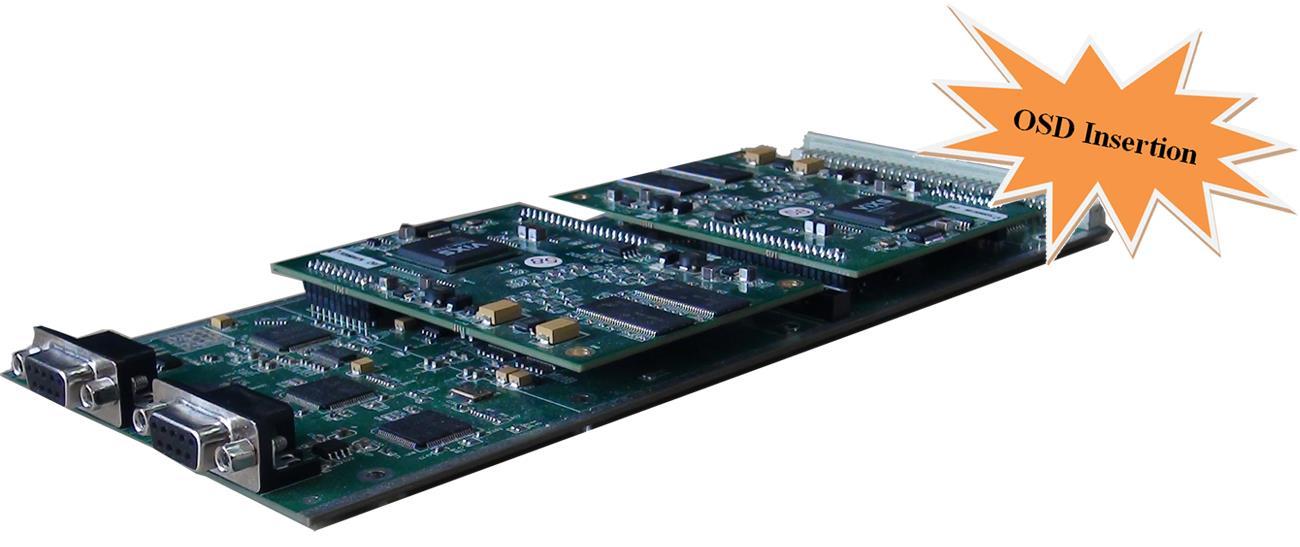

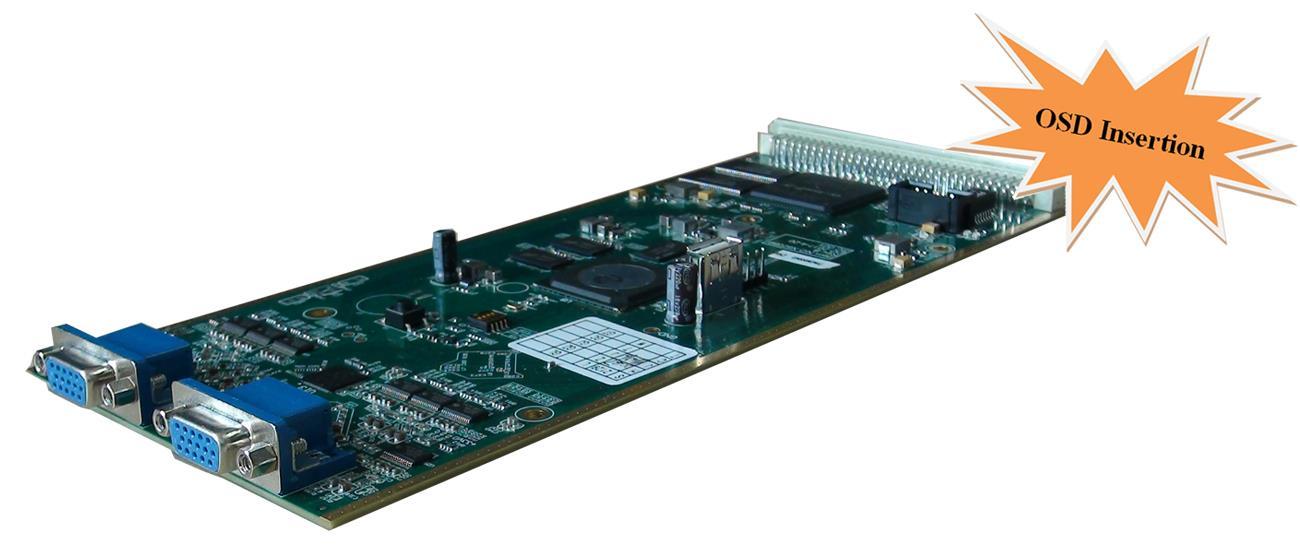

4 Módulo de codificação CVBS (DX214/214A)
Especificações do módulo:
Entrada: 4 vídeos CVBS, 4 áudios estéreo (DB9 para RCA)
Saída: 1MPTS e 4 saídas SPTS sobre UDP/RTP, unicast e multicast
Codificação de vídeo:
Formato de vídeo: MPEG-2 (4:2:0)
Formato de imagem: PAL, NTSC Sinal SD
Resolução de saída: 720×480_60i, 544×480_60i, 352×480_60i, 352×240_60i, 320×240_60i, 176×240_60i, 176×120_60i, 720×576_50i, 704×576_50i, 640×576_50i, 352×288_50i, 320×288_50i, 176×288_50i, 176×144_50i
Estrutura do Partido Republicano: IP, IBP, IBBP, IBBBP
Taxa de bits de vídeo: 0,1 Mbps ~ 8 Mbps por canal
Suporte CC (legenda oculta)
Codificação de áudio:
Formato de áudio: MPEG-1 Layer 2, DD AC3 (2.0)
Taxa de amostragem: 48KHz
Taxa de bits de áudio: 128/192/256/320/384 kbps cada canal
Suporte para inserção de logotipo, legenda e código QR (somente para DX214A)

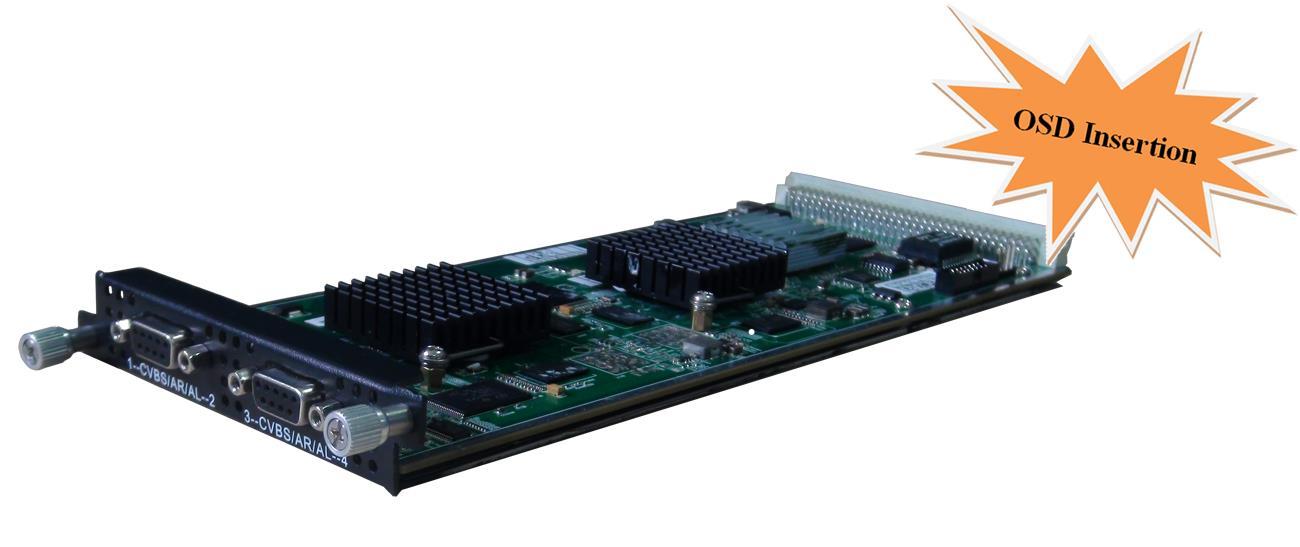

8 Módulo de codificação CVBS (DX218S)
Especificações do módulo:
Entrada: 8 vídeos CVBS, 8 áudios estéreo (DB15 para RCA) ou 8 canais de entrada de áudio analógico para funcionar como módulo codificador de áudio
Saída: 1 saída MPTS e 8 SPTS sobre UDP/RTP, unicast e multicast
Codificação de vídeo:
Formato de vídeo: MPEG4 AVC/H.264
Formato de imagem: PAL, NTSC Sinal SD
Resolução: 720×576i, 720×480i
Controle de taxa: CBR/VBR
Estrutura do Partido Republicano: IPP
Taxa de bits de vídeo: 1~7Mbps cada canal
Codificação de áudio:
Formato de áudio: MPEG-1 Camada 2
Taxa de amostragem: 48KHz
Taxa de bits: 64/128/192/224/256/320/384 Kbps cada canal
Suporte para inserção de logotipo, legenda e código QR

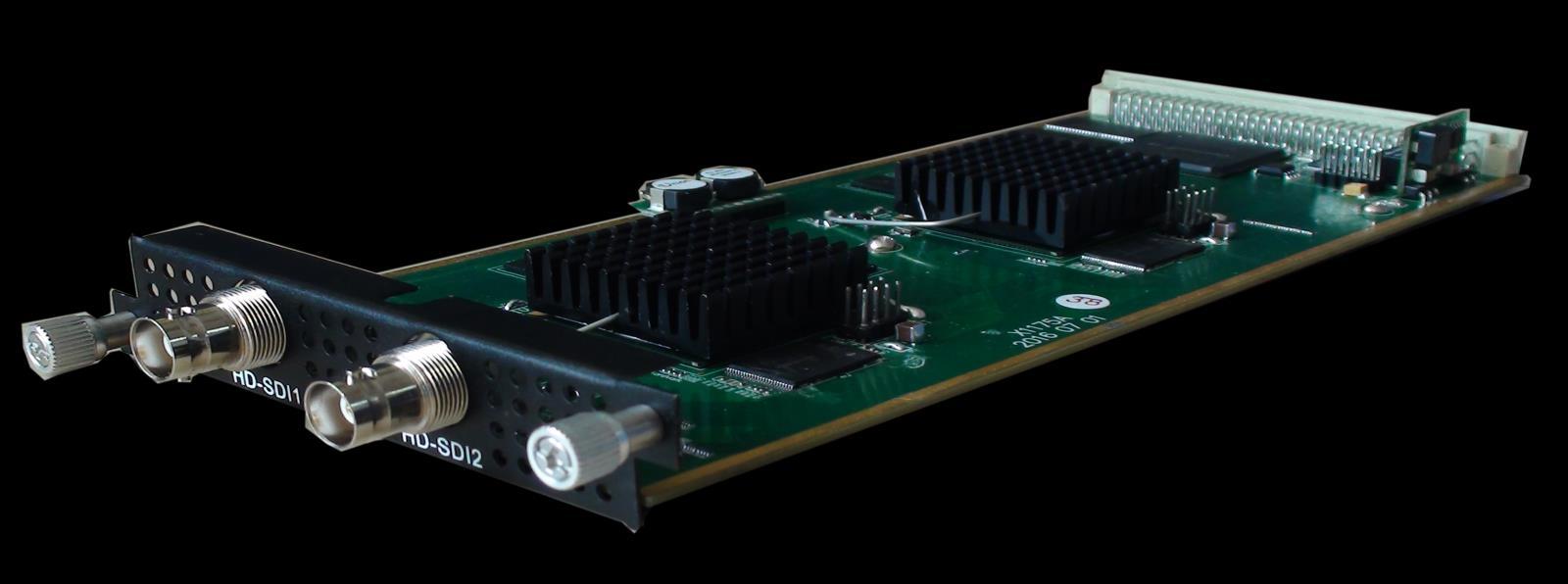

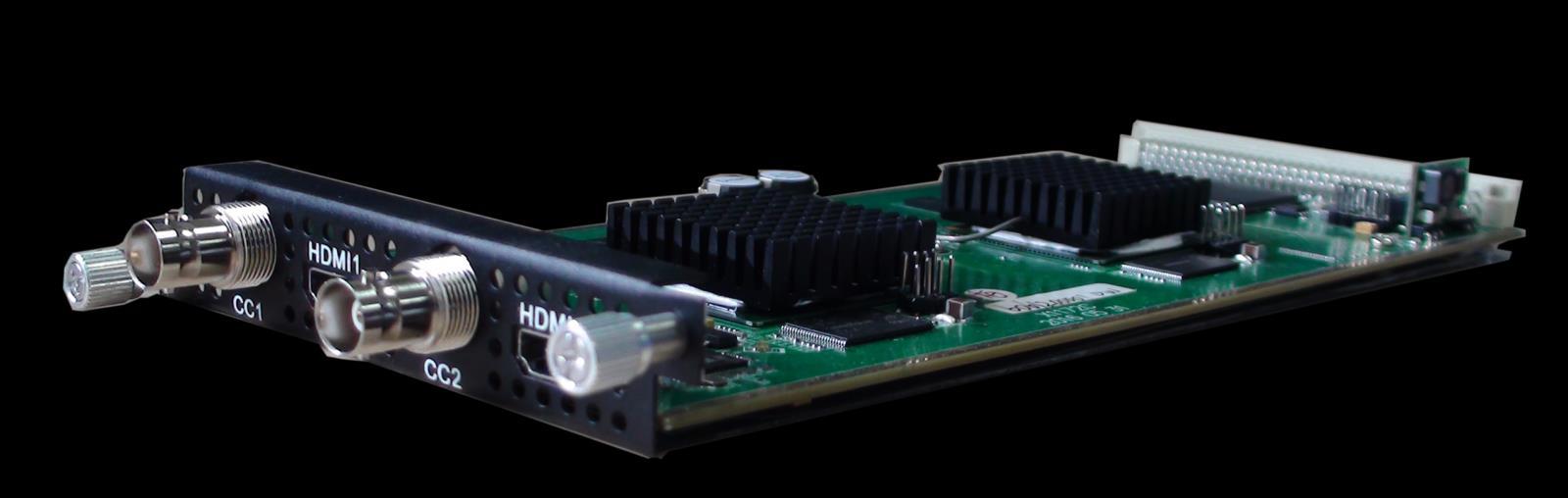

2 Módulo de codificação/transcodificação HDMI/SDI (DX202A/DX202A-D)
Especificações do módulo:
Entrada: 2*HDMI, 2*BNC para entrada CC (Closed Caption) - (DX202A)
Entrada: 2*HD/SD SDI - (DX202A-D)
Saída: 1*saída MPTS sobre UDP, Unicast/Multicast
Codificação de vídeo:
Formato de vídeo: MPEG2 e MPEG4 AVC/H.264
Resolução de entrada: 1920*1080_60P, 1920*1080_50P, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Proporção da tela: 16:9, 4:3
Taxa de bits de vídeo: 0,8~19 Mbps
Suporte CC (legenda oculta)
Codificação de áudio:
Formato de áudio: MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC,
Codificação Dolby Digital AC3 (2.0) (opcional); passagem AC3 (2.0/5.1)
Taxa de amostragem: 48 KHz Taxa de bits de áudio: 64 Kbps-320 kbps cada canal
Transcodificação de vídeo:
2*MPEG2 HD → 2*MPEG2/H.264 HD; 4*MPEG2 HD → 4*MPEG2/H.264 SD; 2*H.264 HD → 2*MPEG2/H.264 HD; 4*H.264 HD → 4*MPEG2/H.264 SD; 4*MPEG2 SD → 4*MPEG2/H.264 SD; 4*H.264 SD → 4*MPEG2/H.264 SD
Transcodificação de áudio:
MPEG-1 Camada 2, AC3 (Opcional) e AAC qualquer para qualquer

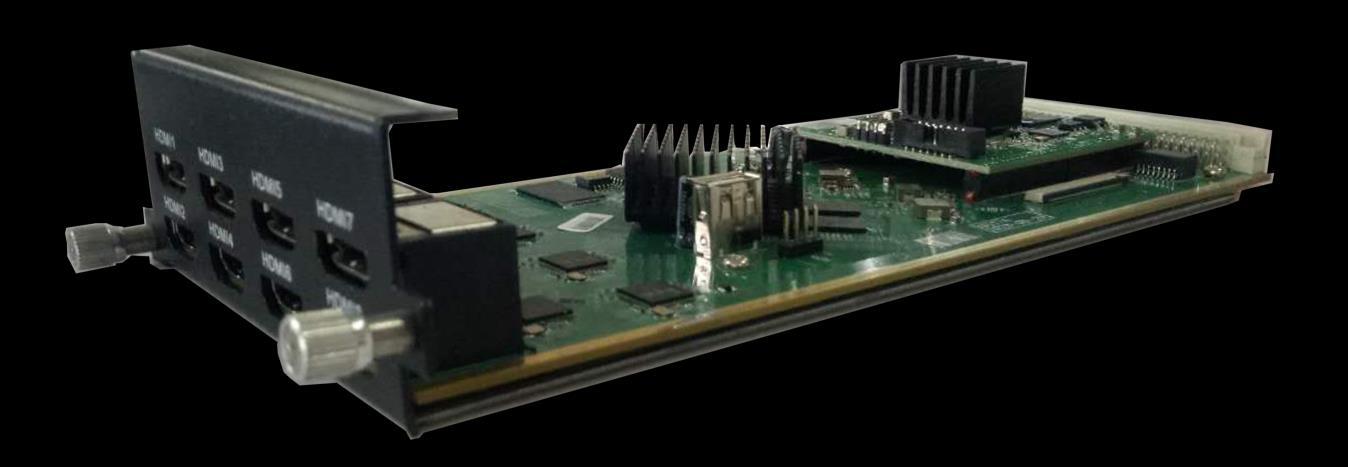

8 Módulo de codificação HDMI (DX228S)
Especificações do módulo:
Entrada: 8*HDMI
Saída: 1*MPTS e 8*SPTS saída sobre UDP/RTP/RTSP, Unicast/Multicast
Codificação de vídeo:
Formato de vídeo: MPEG-4 AVC/H.264
Resolução de entrada: 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i,1280×720_60P, 1280×720_50P, 720×576_50i, 720×480_60i,
Resolução de saída: 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Estrutura do GOP: IP…P (ajuste do quadro P, sem quadro B)
Taxa de bits de vídeo: 1 Mbps ~ 13 Mbps cada canal
Controle de taxa: CBR/VBR
Codificação de áudio:
Formato de áudio: MPEG1 Layer II, LC-AAC, HE-AAC e AC3 Pass through, suporta ajuste de ganho de áudio
Taxa de amostragem: 48 KHz
Taxa de bits de áudio:
MPEG-1 Camada 2: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
LC-AAC: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
Alto-falante AAC: 48/56/64/80/96/112/128 kbps
Suporte para inserção de logotipo, legenda e código QR

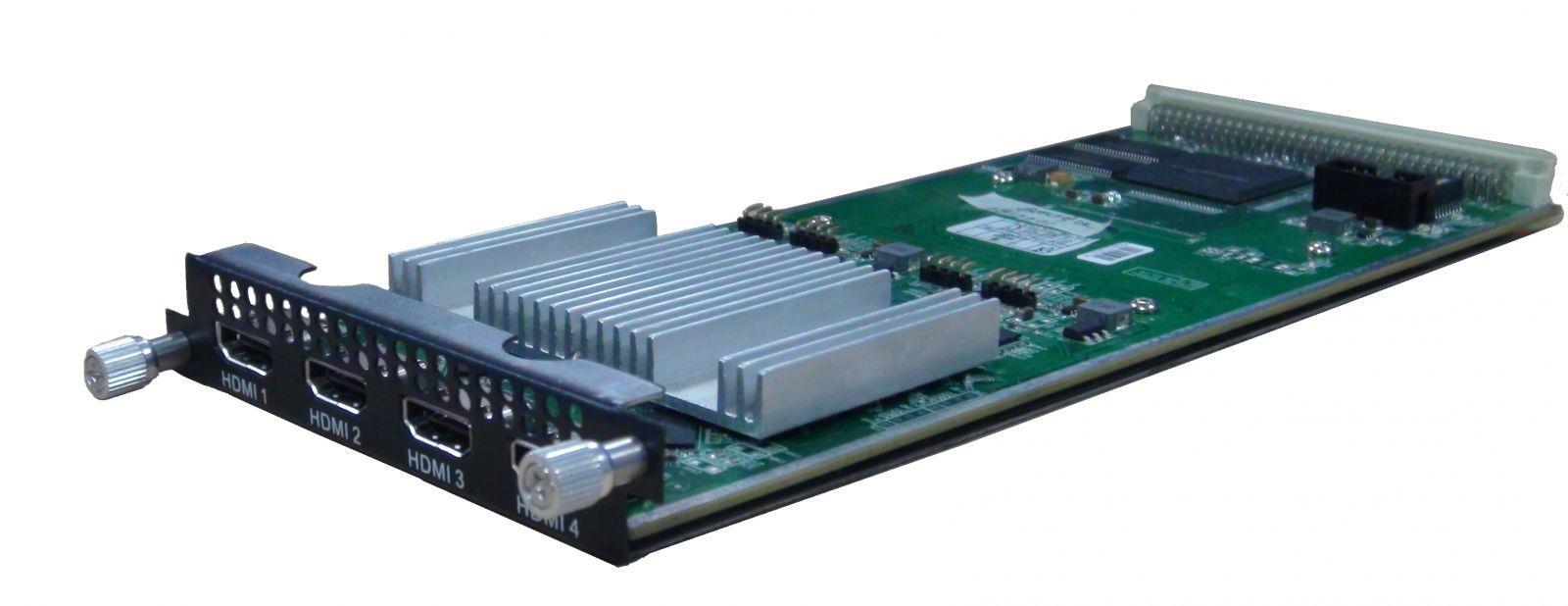

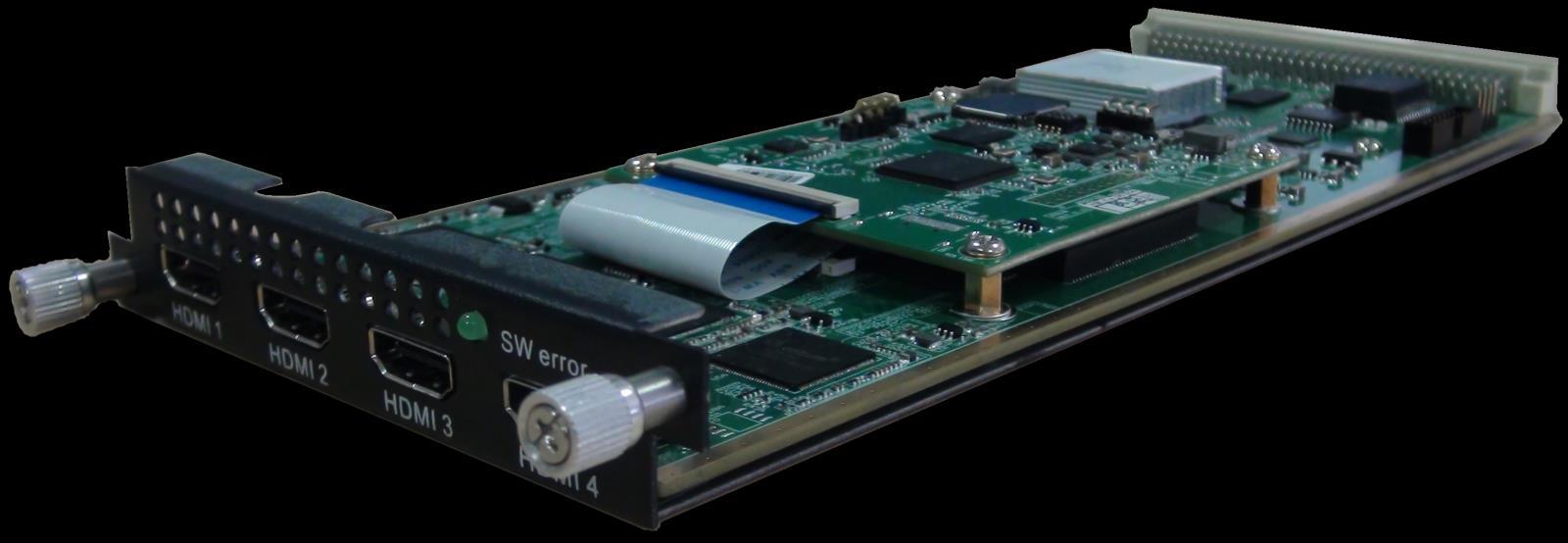

4 Módulo de codificação HDMI/SDI (DX224H/HV)
Especificações do módulo:
Entrada: 4×HDMI (1.4) /entrada SDI, HDCP 1.4
Saída: 1 saída MPTS e 4 SPTS sobre UDP/RTP/RTSP
Codificação de vídeo:
Formato de vídeo: HEVC/H.265 e MPEG 4 AVC/H.264
Resolução:
Entrada
4*1080P-50
DX224HV
4*1080P-60/59,94
4*1080I-50
Saída
HEVC/H.265 MPEG-4 AVC/H.264
4*1080P-50
4*1080P-60, 4*1080P-59,94
4*1080P-25
2*1080P-50
4*1080P-30
4*1080P-29,97
2*1080P-60
2*1080P-59,94
4*1080P-50, 4*1080I-50
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
4*1080I-60/59,94
4*720P-50
4*720P-60/59,94
Entrada
4*1080P-50
4*1080P-60/59,94
4*1080I-50
DX224H
4*1080I-60/59,94
4*720P-50
4*720P-60/59,94
Croma: 4:2:0
4*1080P-25
4*1080P-60, 4*1080P-30
4*720P-50
4*720P-60, 4*720P-59,94
4*1080P-25
2*1080P-50
4*1080I-60
4*1080P-30
2*1080P-60
4*720P-50
4*720P-60
4*720P-59,94
Saída HEVC/H.265 MPEG-4 AVC/H.264
4*1080P-50
4*1080P-60, 4*1080P-59,94
4*1080P-50, 4*1080P-25
4*1080P-60, 4*1080P-30
4*720P-50
4*720P-60, 4*720P-59,94
4*1080P-50
4*1080P-60 4*1080P-59,94
4*1080P-25
4*1080P-50
4*1080I-50
4*1080P-30
4*1080P-60
4*1080I-60
4*720P-50
4*720P-60
4*720P-59,94
Taxa de bits (cada canal): 0,5 Mbps ~ 20 Mbps (H.265); 4 Mbps ~ 20 Mbps (H.264)
Controle de taxa: CBR/VBR
Estrutura do Partido Republicano: IBBP, IPPP
Codificação de áudio:
Formato de áudio: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Taxa de bits (cada canal):
48 Kbps ~ 384 Kbps (MPEG-1 Camada 2 e LC-AAC); 24 Kbps~128 Kbps (HE-AAC); 18 Kbps~56 Kbps (HE-AAC V2)
Taxa de amostragem: 48KHz
Suporte para ajuste de ganho de áudio
Logotipo de suporte, inserção de código QR - opcional conforme pedido
4 Módulo de codificação HDMI/SDI (DX224V)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Especificações do módulo:
Entrada: 4×SDI/HDMI (1.4) entrada, HDCP 1.4
Codificação de vídeo:
Formato de vídeo: HEVC/H.265 e MPEG 4 AVC/H.264
Resolução:
HDMI VI e SDI:
Entrada
4*1080P-50
4*1080P-60/59,94
4*1080I-50
4*1080I-60/59,94
4*720P-50
4*720P-60/59,94
HDMI V2:
Entrada
4*2160P_25/30/29,97
4*1080P_50/60/59.94
4*720P_50/60/59,94
Saída HEVC/H.265
4*1080P-50
4*1080P-60/59,94
4*1080P-50
4*1080P-60/59,94
4*720P-50
4*720P-60/59,94
MPEG-4 AVC/H.264
2*1080P-50
2*1080P-60/59,94
4*1080I-50
2*1080P-50
4*1080I-60/59,94
2*1080P-60/59,94
4*720P-50
4*720P-60/59,94
Saída
HEVC/H.265
2*2160P_25/30/29,97
4*1080P_50/60/59.94
4*720P_50/60/59,94
MPEG-4 AVC/H.264
1*2160P_25/30/29,97
2*1080P_50/60/59,94
4*720P_50/60/59,94
Croma: 4:2:0 Taxa de bits: 0,5 Mbps~20 Mbps (H.265); 4 Mbps~20 Mbps (H.264)
Controle de taxa: CBR/VBR
Estrutura do Partido Republicano: IBBP, IPPP
Codificação de áudio:
Formato de áudio: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Taxa de amostragem: 48KHz
Taxa de bits (cada canal):
Contato: Tomleequan E-mail: sales@fmuser.com
48 Kbps ~ 384 Kbps (MPEG-1 Camada 2 e LC-AAC)
24 Kbps~128 Kbps (HE-AAC), 18 Kbps~56 Kbps (HE-AAC V2)
Suporte para ajuste de ganho de áudio
Suporte a logotipo, inserção de código QR - disponível em HDMI V1

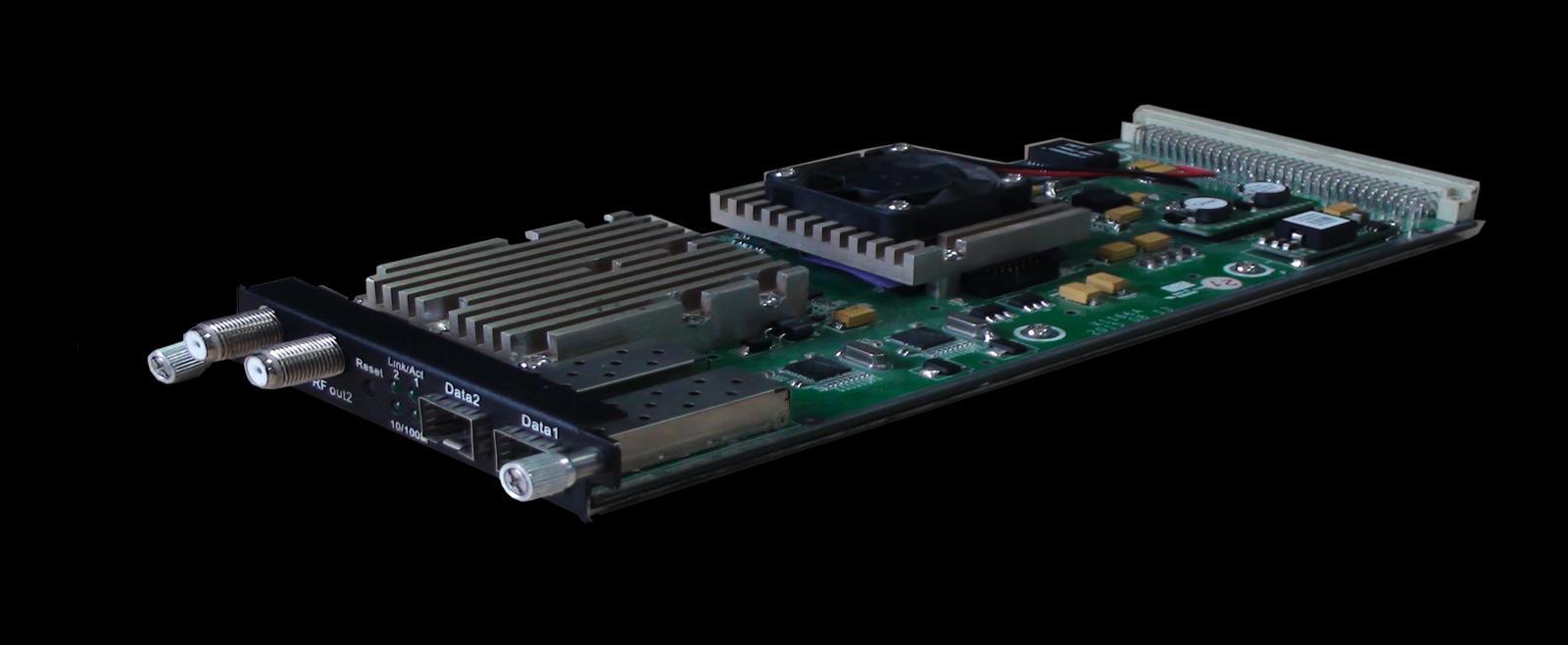

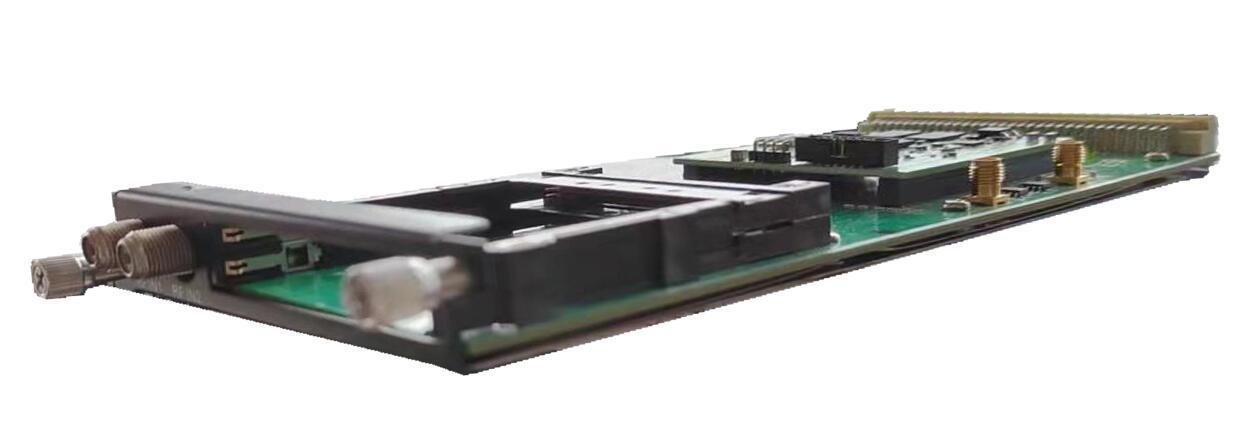

Módulo de descodificação de 2 afinadores (DX902A)
Transmissão em: 2 entradas de sintonizador, tipo F, 16 entradas IP da porta de dados, UDP/RTP, unicast e multicast, IGMP V2/V3
Saída de fluxo: 1 MPTS e 16 saídas SPTS sobre UDP/RTP/RTSP, Unicast/Multicast
DVB-CI: 2 slots de interface comuns independentes
Entrada do sintonizador: DVB-S/S2/S2X
Taxa de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40Msps
Frequência de entrada: 950-2150MHz
DVB-S:
Constelação: QPSK
Demodulação FEC: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2:
Constelação: QPSK/8PSK/16APSK/32APSK
Demodulação FEC:
QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2X:
Constelação: QPSK/8PSK/8APSK/16APSK/32APSK
Demodulação FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-E, 26/45-E
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9, 9/10
Suporte à função Diseqc
Multiplexação:
Remapeamento máximo de PID: 256 pids de saída
Função: Remapeamento PID (automático ou manual), ajuste preciso de PCR, geração automática de tabela PSI/SI
Descodificação:
Quantidade CAM/CI: 2
Modo BISS: Modo 1, Modo E; até 120 Mbps, 32 teclas BISS

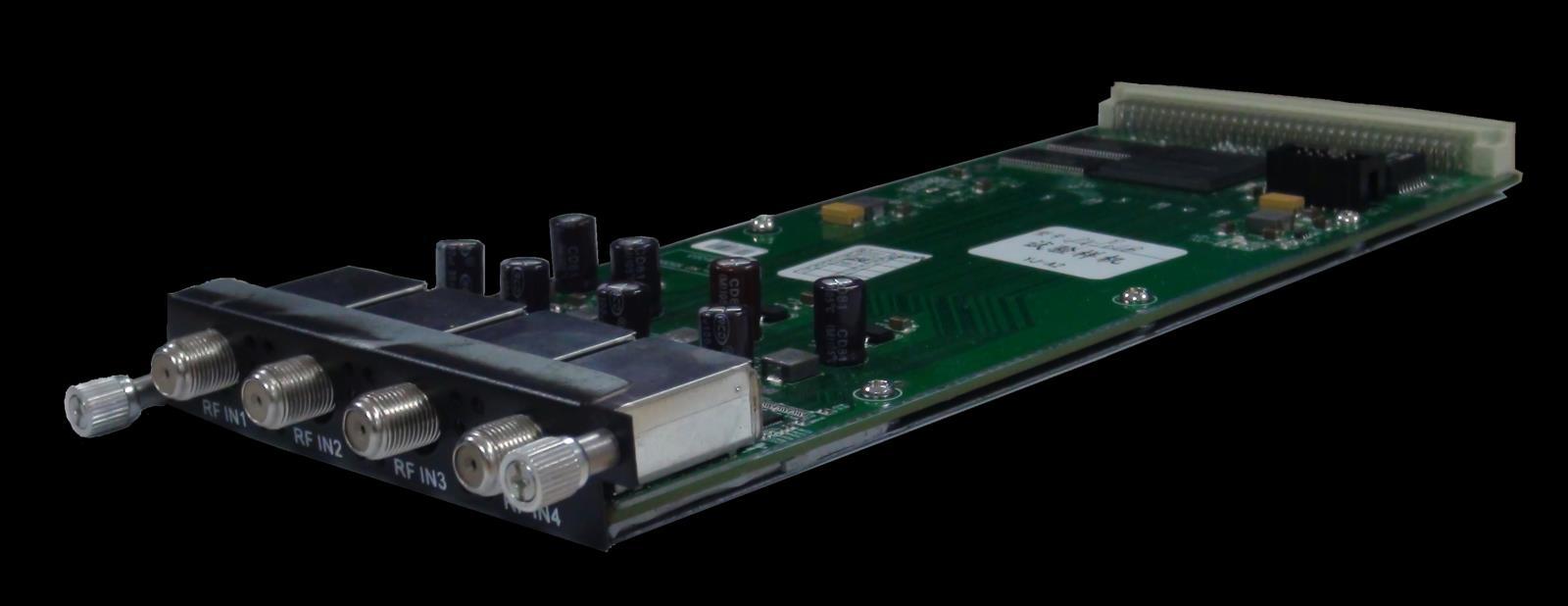

4 Módulo sintonizador FTA (DX904B)
Especificações do módulo:
Transmissão em: 4 entradas de sintonizador, tipo F
Saída de fluxo: 1 saída MPTS para multiplexação, 4 saídas MPTS para passagem de 4 entradas de sintonizador por UDP/RTP/RTSP, unicast/multicast
Entrada do sintonizador: DVB-S/S2/S2X
Taxa de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40Msps
Frequência de entrada: 950-2150MHz
DVB-S:
Constelação: QPSK
Demodulação FEC: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2:
Constelação: QPSK/8PSK/16APSK/32APSK
Demodulação FEC:
QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2X :
Constelação: QPSK/8PSK/8APSK/16APSK/32APSK
Demodulação FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-E, 26/45-E
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9, 9/10
Suporte à função Diseqc
Multiplexação:
Número máximo de PID de gerenciamento: 256
Função: Remapeamento PID (automático/manual), ajuste preciso de PCR, passagem PID
Descodificação:
Modo BISS: Modo 1, Modo E; até 120 Mbps, 32 teclas BISS

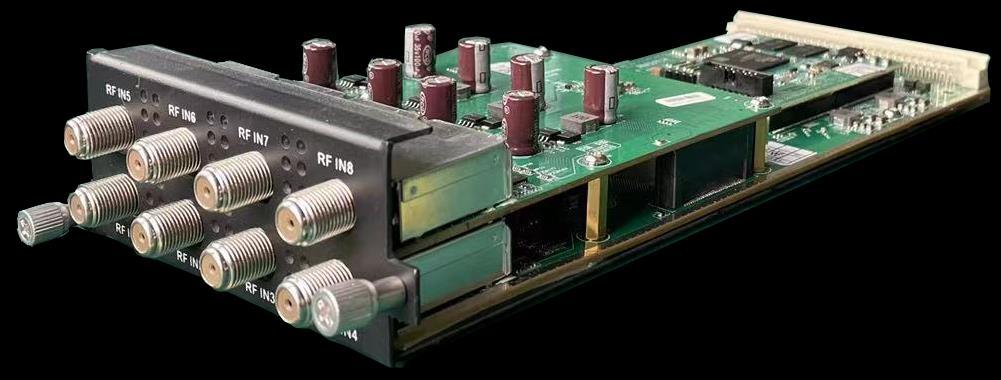

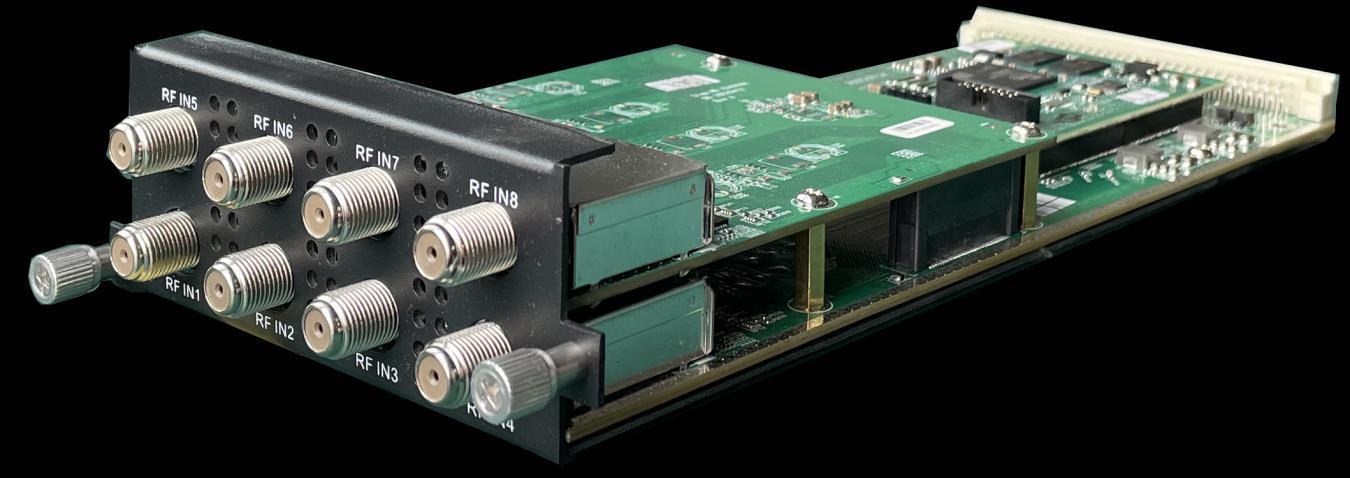

Módulo sintonizador 8 FTA (DX908)
Entrada de transmissão: entrada de afinador 4/8, tipo F, Saída de fluxo: 8 MPTS passthrough out para 8 entradas de sintonizador, ou 2 MPTS out após multiplexação, ou 512 SPTS out sobre UDP/RTP/RTSP, Unicast/Multicast Entrada do sintonizador: DVB-S/S2/S2X Taxa de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40Msps
Frequência de entrada: 950-2150MHz
DVB-S
Constelação: QPSK
Demodulação FEC: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2
Constelação: QPSK/8PSK/16APSK/32APSK
Demodulação FEC:
QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2X
Constelação: QPSK/8PSK/8APSK/16APSK/32APSK
Demodulação FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-E, 26/45-E
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9, 9/10
Suporte à função Diseqc
Multiplexação:
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Remapeamento máximo de PID: 256 pids de saída
Função: Remapeamento PID (automático ou manual), ajuste preciso de PCR, geração automática de tabela PSI/SI
Descodificação:
Modo BISS: Modo 1, Modo E; até 120 Mbps, 32 teclas BISS
Módulo de descodificação de 4 frequências (DX942A)
Fluxo de entrada: 4 frequências de entrada (cada RF na interface para bloqueio de 2 frequências), Tipo F, 16 entradas IP (UDP/RTP) da porta de dados, unicast e multicast, IGMP V2/V3
Saída de fluxo: 1 MPTS e 16 saídas SPTS sobre UDP e RTP/RTSP, Unicast/Multicast
DVB-CI: 2 slots de interface comuns independentes
Entrada do sintonizador: DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T comutável
Padrão: DVB-C (J.83 A/C); J.83B
Frequência de entrada: 60MHz~890MHz
Taxa de símbolo: 1000~9000Ksps
Constelação: 16/32/64/128/256 QAM; 64/256 QAM para J.83B
Padrão: DVB-T/T2
Frequência de entrada: 60MHz~890MHz
Largura de banda: 5/6/7/8M de largura de banda
Índice PLP: 0~255 para DVB-T2
Padrão: ISDB-T
Frequência de entrada: 60-890MHz
Multiplexação:
Remapeamento máximo de PID: 256 pids de saída
Função: Remapeamento de PID (automático ou manual), geração automática de tabela PSI/SI
Descodificação:
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Quantidade CAM/CI: 2
Contato: Tomleequan E-mail: sales@fmuser.com
Modo BISS: Modo 1, Modo E; até 120 Mbps, 32 teclas BISS
Módulo de descodificação de 8 frequências (DX928)
Transmissão em: 8 entradas de sintonizador, tipo F
Saída de fluxo: 8 MPTS passthrough out para 8 entradas de sintonizador, ou 2 MPTS out após multiplexação, ou 512 SPTS out sobre UDP/RTP/RTSP, Unicast/Multicast
Entrada do sintonizador: DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T comutável
Padrão: DVB-C (J.83 A/C); J.83B
Frequência de entrada: 60MHz~890MHz
Taxa de símbolo: 1000~9000Ksps
Constelação: 16/32/64/128/256 QAM; 64/256 QAM para J.83B
Padrão: DVB-T/T2
Frequência de entrada: 60MHz~890MHz
Largura de banda: 5/6/7/8M de largura de banda
Índice PLP: 0~255 para DVB-T2
Padrão: ISDB-T
Frequência de entrada: 60-890MHz
Multiplexação:
Remapeamento máximo de PID: 256 pids de saída
Função: Remapeamento de PID (automático ou manual), geração automática de tabela PSI/SI
Descodificação:
Modo BISS: Modo 1, Modo E; até 120 Mbps, 32 teclas BISS
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

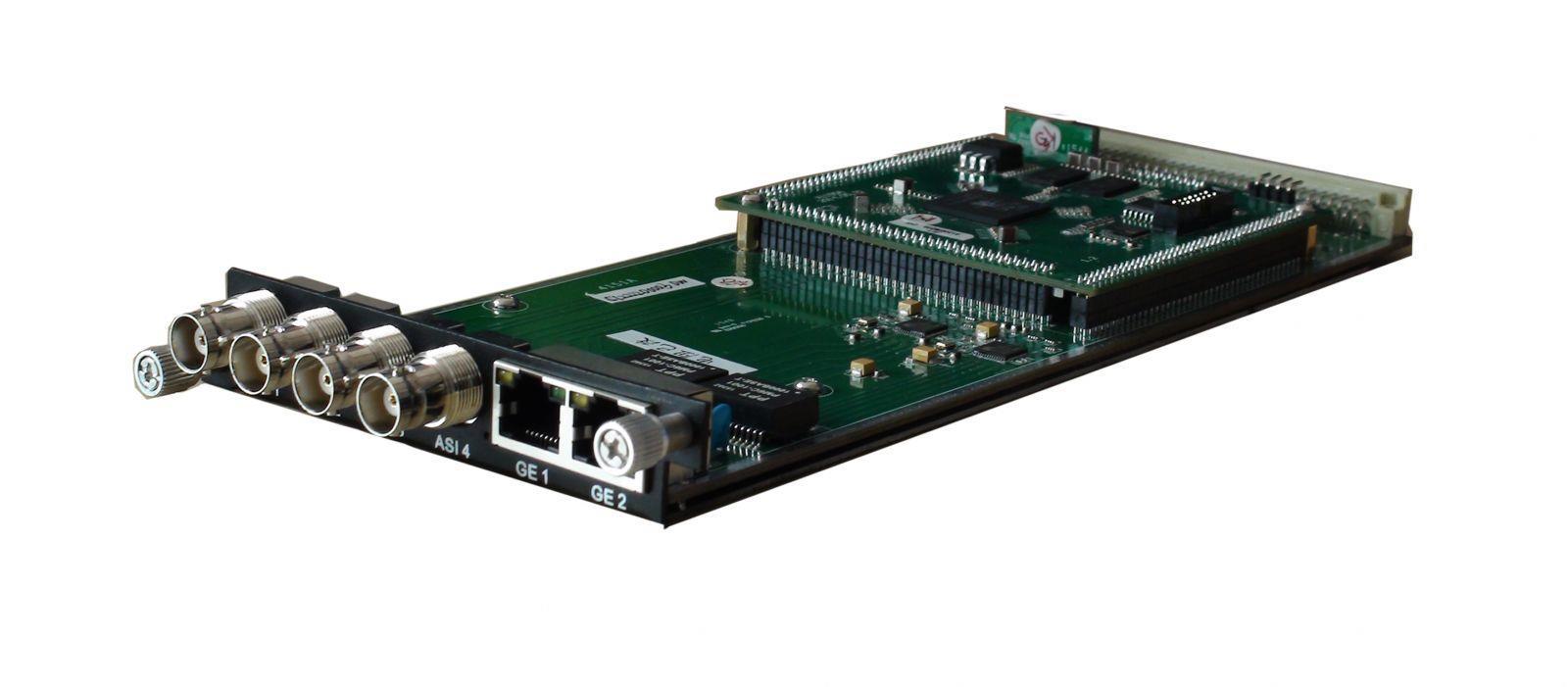

4 Módulo de multiplexação ASI/IP (DX504)
Especificações do módulo:
Entradas/saídas ASI: 4 ASI bidirecionais, BNC 75Ω (entrada ou saída definida manualmente)
Entradas/saídas IP: 2 portas GE no módulo (autoadaptação 100/1000Mbps) e o chassi DHP300 (portas de dados ou outros módulos)
Remultiplexação: remapeamento de PID, correção de PCR, geração automática de tabela PSI/SI
Entrada de fluxo: máximo de 4 entradas ASI, 768 entradas IP sobre UDP/RTP (256 entradas IP através de GE1, GE2 no módulo e no chassi DHP300, respectivamente)
Saída de fluxo: máximo de 4 saídas ASI, 4 saídas MPTS sobre UDP/RTP através de GE1, GE2 no módulo e através do chassi DHP300

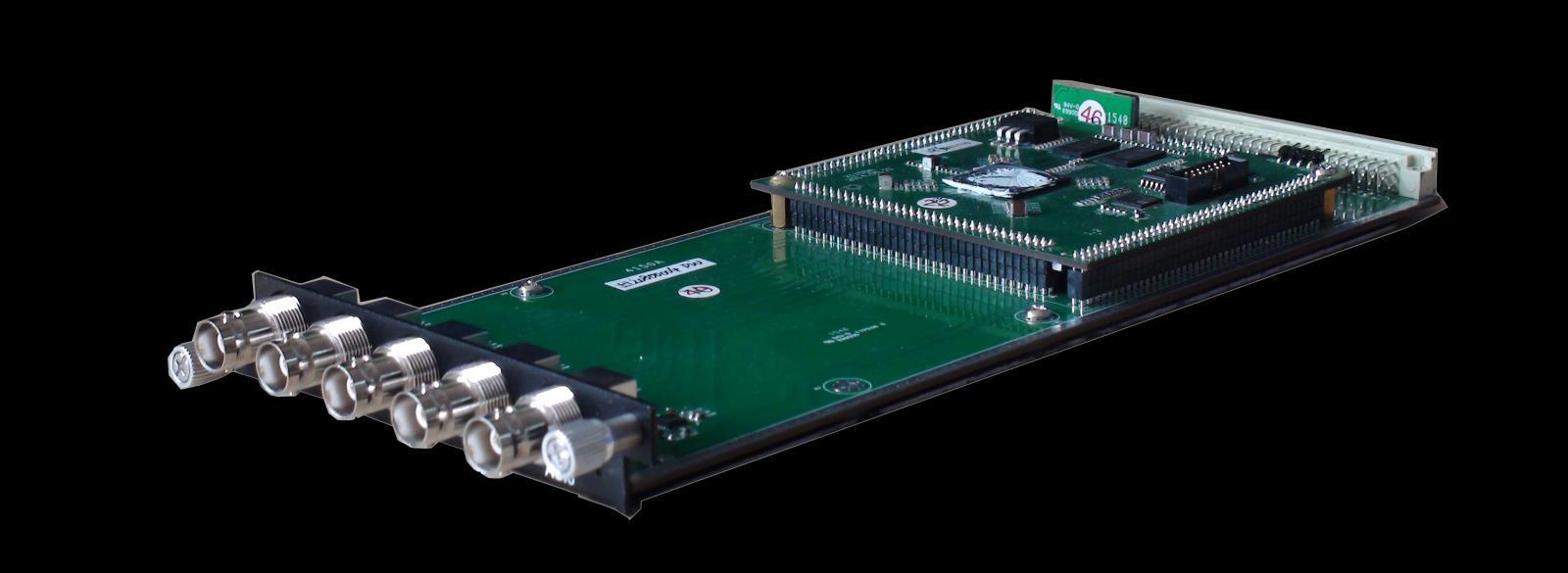

Módulo de multiplexação 5 ASI (DX505)
Especificações do módulo:
Entradas/saídas ASI: 5 ASI bidirecionais, BNC 75Ω (entrada ou saída definida manualmente)
Entradas/saídas IP: o chassi DHP300 (portas de dados ou outros módulos)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Fluxo de entrada: máximo de 5 entradas ASI, 256 entradas IP sobre UDP/RTP através do chassi DHP300
Remultiplexação: remapeamento de PID, correção de PCR, geração automática de tabela PSI/SI Saída de fluxo: máximo de 5 saídas ASI, 5 MPTS de saída por UDP/RTP através do chassi DHP300
Módulo de multiplexação IP (DX506)
Especificações do módulo:
Entrada IP: 512 entradas SPTS ou MPTS sobre UDP, RTP, Unicast e Multicast através da porta Ethernet GE1 (100/1000M)
Remultiplexação: remapeamento de PID, correção de PCR, geração automática de tabela PSI/SI Saída de fluxo: saída de 512 SPTS sobre UDP, RTP, Unicast e Multicast através da porta Ethernet GE2 (100/1000M)
Módulo ASI/IP Mux- Scrambler (DX514)
Especificações do módulo:
Entradas/saídas ASI: 4 ASI bidirecionais, BNC 75Ω
Entradas/saídas IP: 2 portas Ethernet (100/1000M)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Entrada do conector de fluxo
Tomleequan
Remultiplexação: remapeamento de PID, correção de PCR, geração automática de tabela PSI/SI
Stream In: máximo de 4 entradas ASI, 32 entradas IP por canal sobre UDP/RTP
Saída de fluxo: máximo de 4 saídas ASI, 4 saídas IP (MPTS) sobre UDP/RTP/RTSP
Embaralhamento:
CA máximo de simulcrypt: 4
Padrão: ETR289, ETSI 101 197, ETSI 103 197
Conexão: Conexão local/remota

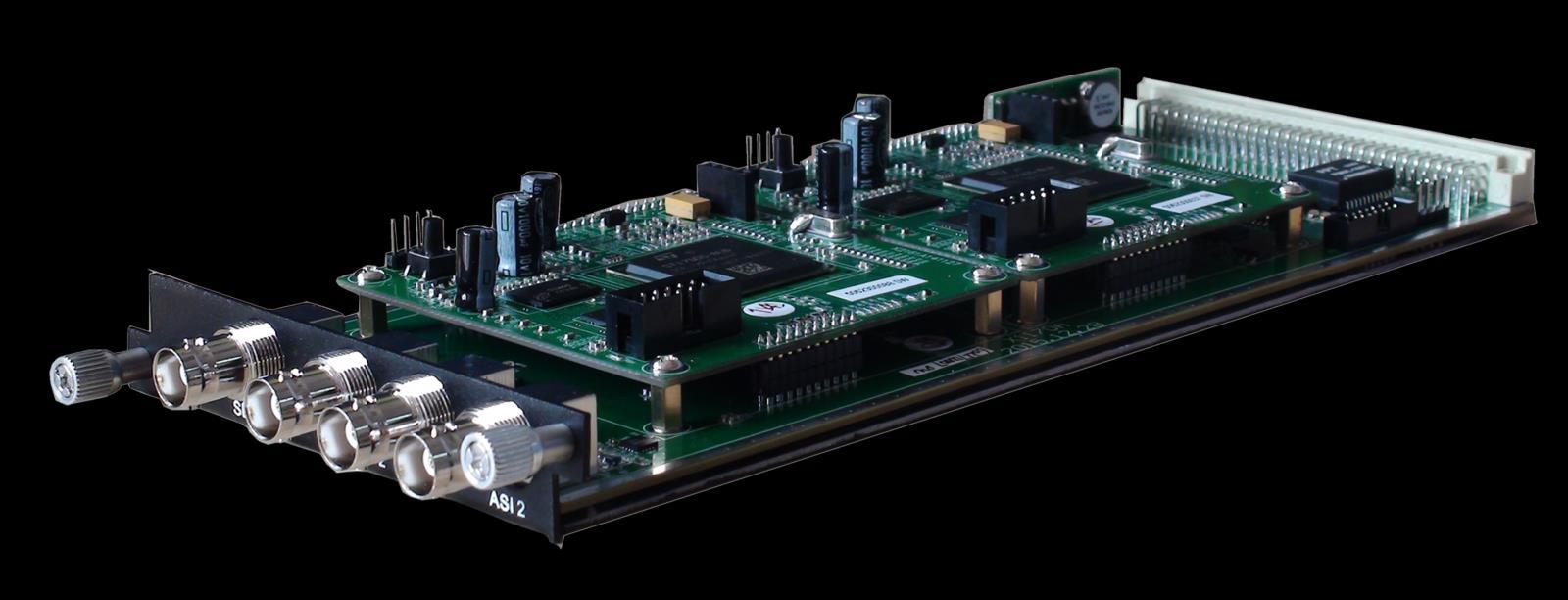

Módulo de comutação ASI TS (DX515)
Especificações do módulo:
Entrada: 3 ASI
Saída: 2 saídas ASI (saída 1 para um dos fluxos de saída do switch, saída 2 para o fluxo de entrada principal)
Pacote TS: 188/204
Modo de troca: Manual/Automático
Suporte ao status do programa de monitoramento (taxa de bits, contagem contínua, status de sincronização)
Suporte para modo de canal e troca de modo de programa
Suporte para alternar de volta para o fluxo principal manualmente ou automaticamente assim que o fluxo principal for recuperado

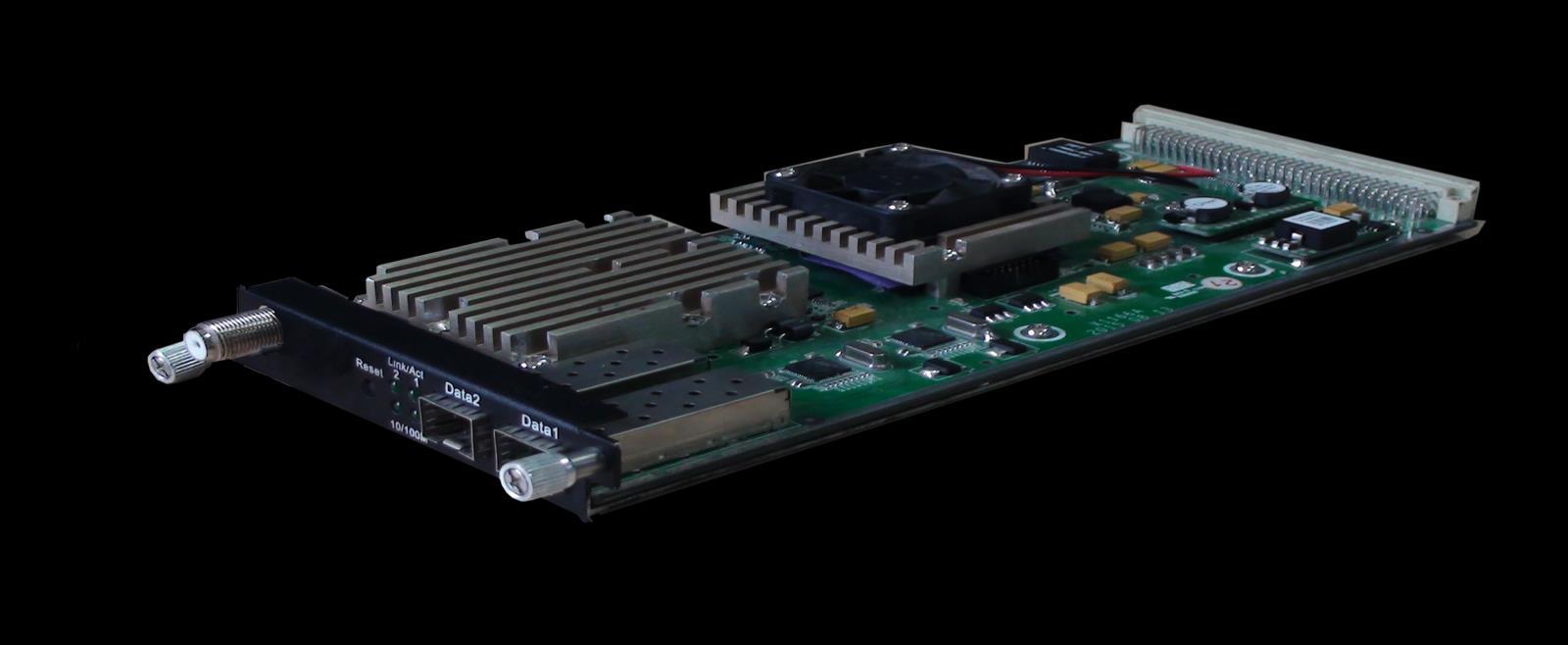

Módulo de modulação QAM 16/32 (DX316/DX332)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Especificações do módulo:
Entrada de dados: entrada IP 512*3 sobre UDP/RTP de 2 portas GE (RJ45/SFP) e placa de conector de fluxo interno, unicast/multicast
Saída de dados: 16 ou 32 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 2 portas GE (RJ45/SFP)
Taxa de Trans: Máx. 840 Mbps/Porta GE
Saída RF (tipo F): 16/32 canais de multiplexação, embaralhamento e modulação.
Multiplexação:
Remapeamento máximo de PID: 256 pids de saída por canal
Função: Remapeamento PID (automático ou manual), ajuste PCR preciso, geração automática de tabela PSI/SI
Embaralhamento:
CA máximo de simulcrypt: 6
Padrão: ETR289, ETSI 101 197, ETSI 103 197
Conexão: Conexão local/remota
Modulação:
Padrão: EN300 429/ITU-T J.83A/B/C MER: ≥40dB
Frequência RF: 50~960MHz, passo de 1KHz
Nível de saída de RF: -20~+10dBm (87~117 dBµV), passo de 0,1dB para todas as portadoras
Taxa de símbolo: 3600~7200Ksps, passo a passo de 1ksps
5057 Ksps (J.83B, 64QAM), 5361 Ksps (J.83B, 256QAM)
Constelação/Largura de banda: J.83A: 16/32/64/128/256QAM, 8M
J.83B/C: 64/256QAM, 6M
Saída DX316: 16 saídas de portadora não adjacentes dentro de uma largura de banda de 192M
Saída DX332: 32 saídas de portadora não adjacentes dentro de uma largura de banda de 384M
Módulo de modulação 48 QAM (DX348D)
Especificações do módulo:
Entrada de dados: entrada IP 512*3 sobre UDP/RTP de 2 portas GE (RJ45/SFP) e placa de conector de fluxo interno, unicast/multicast
Saída de dados: 48 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 2 portas GE (RJ45/SFP), GE1 para IP #1-#24, GE2 para IP #25-#48
Taxa de Trans: Máx. 840 Mbps/Porta GE
Multiplexação:
Remapeamento máximo de PID: 256 PIDs de saída por canal
Função: Remapeamento PID (automático ou manual), ajuste PCR preciso, geração automática de tabela PSI/SI
Embaralhamento:
CA máximo de simulcrypt: 6
Padrão: ETR289, ETSI 101 197, ETSI 103 197
Conexão: Conexão local/remota
Modulação:
Padrão: EN300 429/ITU-T J.83A/B/C MER: ≥40dB
Frequência RF: 50~960MHz, passo de 1KHz
Nível de saída de RF: -20~+10dBm (87~117 dBµV), passo de 0,1dB para todas as portadoras
Taxa de símbolo: 3600~7200Ksps, passo a passo de 1ksps
5057 Ksps (J.83B, 64QAM), 5361 Ksps (J.83B, 256QAM)
Constelação/Largura de banda: J.83A: 16/32/64/128/256QAM, 8M
J.83B/C: 64/256QAM, 6M
Saída RF: 2 portas de saída tipo F para 48 portadoras não adjacentes, 75Ω
Portadora 1~24 através de RF1, 25~48 através de RF2, cada RF suporta largura de banda de 384M
Módulo modulador 8/16 ISDB-Tb (DX306I)
Especificações do módulo:
Entrada de dados: entrada IP 512*3 sobre UDP/RTP de 2 portas GE (RJ45/SFP) e placa de conector de fluxo interno, unicast/multicast
Saída de dados: 8/16 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 2 portas GE (RJ45/SFP)
Taxa de Trans: Máx. 840 Mbps/Porta GE
Saída RF (tipo F): 8/16 canais de multiplexação e modulação.
Multiplexação:
Remapeamento PID máximo: 256 entradas por canal
Função: Remapeamento PID (automático ou manual), ajuste preciso de PCR, geração automática de tabela PSI/SI
Modulação:
Padrão: ARIB STD-B31
Largura de banda: 6M
Constelação: QPSK, 16QAM, 64QAM
Intervalo de guarda: 1/32, 1/16, 1/8, 1/4
Modo de transmissão: 2K, 4K, 8K
Taxa de código: 1/2, 2/3, 3/4, 5/6, 7/8
MER: ≥40dB
Frequência RF: 50~960MHz, passo de 1KHz
Nível de saída de RF: -20dBm~+10dBm (87~117dbµV), passo de 0,1dB
Saída RF: 8/16 saídas portadoras não adjacentes dentro de largura de banda de 192M
Guia de pedidos:
DX306i-8: 8 saídas portadoras ISDB-T não adjacentes + 8 saídas IP MPTS
DX306i-16: 16 saídas portadoras ISDB-T não adjacentes + 16 saídas IP MPTS
Módulo modulador DVB-T 8/16 (DX308T)
Especificações do módulo:
Entrada de dados: entrada IP 512*3 sobre UDP/RTP de 2 portas GE (RJ45/SFP) e placa de conector de fluxo interno, unicast/multicast
Saída de dados: 8/16 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 2 portas GE (RJ45/SFP)
Taxa de Trans: Máx. 840 Mbps/Porta GE
Multiplexação:
Número do canal: 8/16 canais de multiplexação
Remapeamento PID máximo: 256 entradas por canal
Função: Remapeamento PID (automático ou manual), ajuste preciso de PCR, geração automática de tabela PSI/SI
Modulação:
Padrão: ETSI EN300 744 MER: ≥40db
Frequência RF: 50~960MHz, passo de 1KHz
Constelação: QPSK/16QAM/64QAM Largura de banda: 6/7/8 MHz
Modo Trans: 2K/4K/8K FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Nível de saída de RF: -20~+10dbm (para todas as portadoras), passo de 0,1dB
Saída RF (tipo F): 8/16 saídas portadoras não adjacentes dentro de largura de banda de 192 M
Guia de pedidos:
DX308T-8: 8 saídas portadoras DVB-T não adjacentes + 8 saídas IP MPTS
DX308T-16: 16 saídas portadoras DVB-T não adjacentes + 16 saídas IP MPTS
8 Módulo de modulação ATSC (DX308AT)
Especificações do módulo:
Entrada de dados: entrada IP 512*3 sobre UDP/RTP de 2 portas GE (RJ45/SFP) e placa de conector de fluxo interno, unicast/multicast
Saída de dados: 8 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 2 portas GE (RJ45/SFP)
Taxa de Trans: Máx. 840 Mbps/Porta GE
Multiplexação:
Número do canal: 8 canais de multiplexação
Remapeamento PID máximo: 256 entradas por canal
Função: Remapeamento PID (automático ou manual), ajuste preciso de PCR, geração automática de tabela PSI/SI
Modulação:
Padrão: ATSC A/53 MER: ≥40db Frequência RF: 50~960MHz, passo de 1KHz
Constelação: 8VSB Largura de banda: 6MHz FEC: RS(208 188)+Trellis
Nível de saída de RF: -20~+10dbm (para todas as portadoras), passo de 0,1db
Saída RF (tipo F): 8 saídas portadoras não adjacentes dentro de uma largura de banda de 192 M
2 Módulo de decodificação HD-SDI (DX702)
Especificações do módulo:
Entrada/saída ASI: 2 bidirecionais ASI, BNC 75Ω
Suporte de entrada de fluxo IP
Saída IP: 1 saída MPTS sobre UDP, Unicast/Multicast
Decodificação:
Saída de vídeo/áudio: 2 saídas HD/SD SDI
Formato de vídeo: MPEG-2, MPEG-4 AVC/H.264
Resolução: 480i,480p,576i,576p,720p@50/59.94/60,1080i@50/59.94/60
Croma: 4:2:0
Formato de áudio: MPEG1 Layer2, LC-AAC, HE-AAC, AC3 (2.0/5.1), AC3 Passthrough,
Suporte para saída de áudio dupla
Suporte CC/Legenda
4 Módulo de decodificação HDMI (DX714A)
Especificações do módulo:
Entrada: 8 entradas IP (MPTS/SPTS) sobre UDP/RTP através do conector de fluxo, Unicast/Multicast
Saída: 4 saídas HDMI
Decodificação:
Saída de vídeo/áudio: 4 saídas HDMI com 1 canal de áudio estéreo incorporado em cada porta
Formato de vídeo: MPEG-2, MPEG-4 AVC/H.264, HEVC/H.265, AVS, AVS+
Formato de áudio: MPEG 1 Layer 2, LC-AAC, HE-AAC, AC3 (2.0), DRA
Resolução: 480i, 480p, 576i, 576p,1280×720_50p, 1280×720_60p, 1920×1080_50i, 1920×1080_50p 1920×1080_60i, 1920×1080_60p
Suporte para aumentar/diminuir a resolução manualmente
Especificações do equipamento:
Dimensão (L×C×A): 482 mm×410 mm×44 mm
Ambiente: 0~45℃ (trabalho); -20~80℃ (Armazenamento)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Requisitos de energia CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
Fonte de alimentação: fonte de alimentação única ou redundante para opção conforme pedido
Comparação de parâmetros:
Transporte de dados IP
Número de processamento TS
Multiplexação
DHP400
Transporte unidirecional:
GE1/GE2 suporta saída máxima de 8 MPTS e 512 SPTS
DHP300
Transporte bidirecional:
GE1/GE2. SFP1/ SFP2 para entrada e saída de fluxo IP
Suporta 1 entrada TS (MPTS/SPTS) de cada módulo e a taxa de bits máxima é de 350 Mbps N / D
Suporte à função de multiplexação: Ele pode multiplexar TSs de diferentes módulos para um TS e emitir através de um módulo ou porta GE1/GE2
Não suporta função de multiplexação: Ele pode combinar TSs de diferentes módulos e emitir esses TSs por meio de um módulo ou porta GE1/GE2 SFP1/SFP2
Saída por módulo 1 MPTS após multiplexação 1 ou múltiplos MPTS/SPTS
LIDERADO N / D
LED no painel frontal mostra endereço IP
Sobre nós
A FMUSER é uma empresa especializada em sistemas de transmissão de televisão e transmissão e integração de sistemas de IPTV de hotéis. A empresa foi fundada em 2009 e atendeu mais de 180 países em todo o mundo. Mais de 20.000 estações de televisão, estações de rádio e clientes de hotéis de diferentes.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
