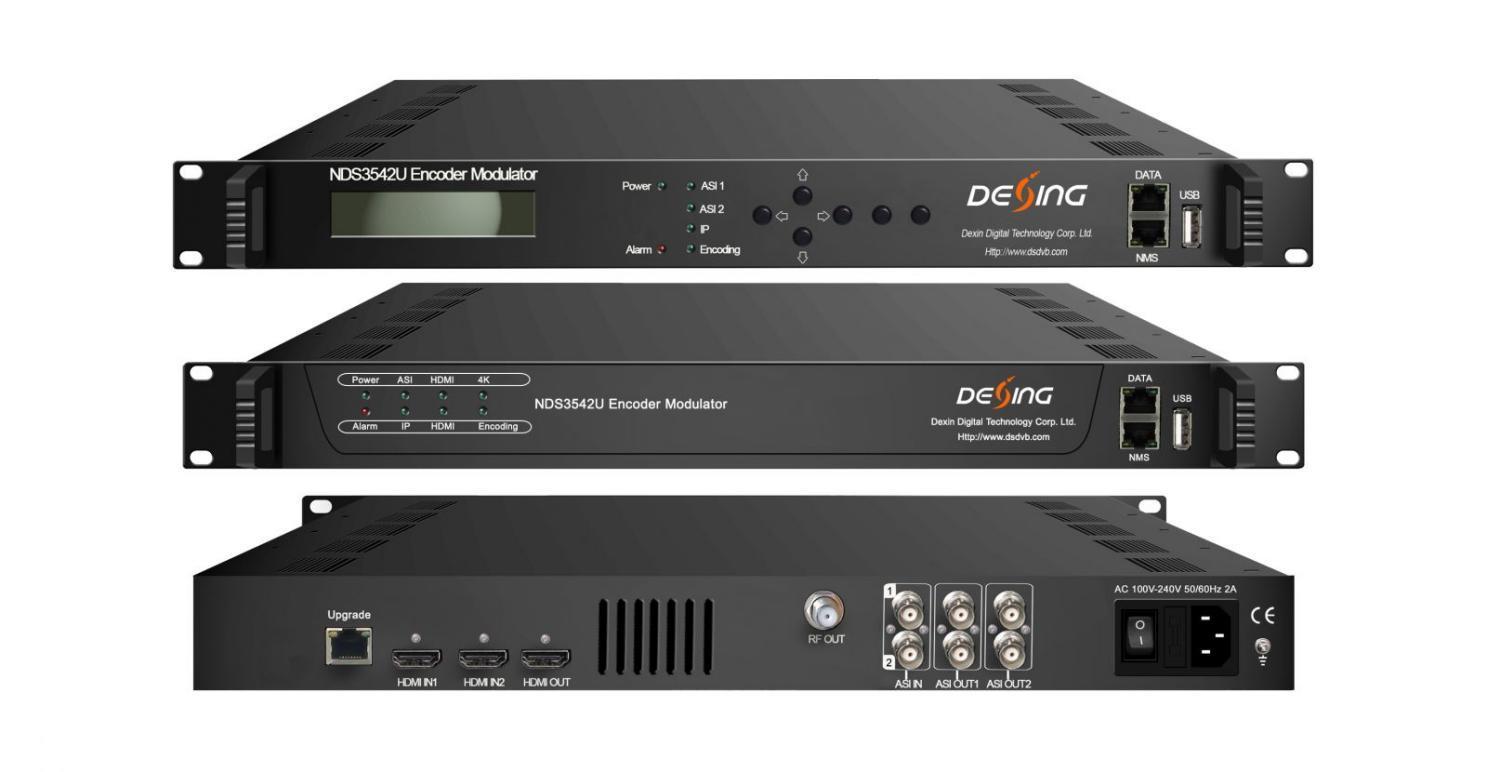

NDS3542U 4K Encoder Modulatore

Page 1


Panoramica del prodotto

NDS3542U è un modulatore Encoder 4K ad alte prestazioni progettato da Dexin. Integra funzioni di codifica (H.265/HEVC e H.264/AVC), multiplexing e modulazione in un case standard da 1U. Supporta due ingressi segnale UHD HDMI (2.0) (ridondanza a caldo) per la codifica e anche 2 ingressi ASI e 32 IP per il remux. Per migliorare la capacità di trasporto, combina 1 uscita portante DVB-C/T con una porta RF. È inoltre dotato di 4 porte ASI per il mirroring della portante RF e porta IP per l'uscita TS in 1* MPTS.

Caratteristiche principali

* Supporta 2 ingressi HDMI 2.0 (Mux) e 1 uscita HDMI 2.0 (Loop out)

* Supporta HDCP 2.2 e HDCP 1.4

* Supporta 2 ASI e 32 input IP (MPTS/SPTS) tramite protocollo UDP e RTP

* Supporta fino a 2160P 60Hz RGB/YCbCr 4:4:4 input

* Supporta la codifica video H.265/HEVC e H.264/AVC ( >> Scarica Test TS)

(Lingue supportate: cinese, inglese, arabo, serbo, russo, per altre lingue consultateci…)

* Supporta la trasformazione in risoluzione video upscale (1080P e 4K si convertono tra loro)

* Supporta la modalità bitrate video CBR

* Supporta la codifica audio MPEG1 Layer 2, LC –AAC

* Supporta la rimappatura PID/regolazione PCR accurata/modifica e inserimento PSI/SI

* Supporto IP (1000M/100M) Uscita 1 MPTS su UDP e RTP; filtro pacchetti nulli IP

* Supporta 1 uscita TS tramite 4 porte di uscita ASI

* 1*Uscita RF DVB-C/T

* Monitoraggio del bit-rate di uscita in tempo reale

* Aggiorna il dispositivo tramite la porta NMS basata sul Web

* Supporta il funzionamento LCD/tastiera (opzionale) e la gestione della rete (web)

Specifiche

Ingresso

1×ingresso HDMI (2.0) con 2 porte HDMI, HDCP 2.2/1.4

2 ingressi ASI, interfaccia BNC

32 Input IP tramite protocollo UDP e RTP

Ingresso video Risoluzione Cromatismo

Risoluzione: 3840×2160_60P, 3840×2160_59.94P, 3840×2160_50P, 3840×2160_30P, 3840×2160_29.96P, 3840×2160_25P, 3840×2160_24P,1920×1080_60P, Risoluzione: 1920×1080_59.94P, 1920×1080_50P, 1920×1080_30P, RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 (solo 2160P_50/60Hz)

Tomleequan

Codifica video

Codifica audio

Multiplazione

Contatto: Tomleequan Email:

1920×1080_25P 1920×1080_24P,

Codifica Formato video: H.265/HEVC, H.264/AVC

Cromatismo 4:2:2, 4:2:0

Velocità in bit 1Mbps~23Mbps

Controllo della velocità CBR

Codifica MPEG-1 livello 2, LC-AAC

Frequenza di campionamento 48KHz

Velocità in bit 64 Kbps~256 Kbps per canale

2 ingressi ASI multiplexati con canale locale 1 di TS

Rimappatura PID (automatica o manuale)

Regolazione PCR accurata

Genera automaticamente la tabella PSI/SI

Standard J.83A, J.83B

MER ≥43dB

Frequenza RF 50~960 MHz, passo 1 KHz

Livello di uscita RF -25,0~ -1 dbm, passo 0,1db

Tasso di simbolo 5,0 - 7,0 Msps J.83A J.83B

Sezione modulatore

DVB-C

Digitale terrestre

Costellazione 16/32/64/128/256 μm 64/ 256 MQ

Larghezza di banda 8 milioni 6 milioni

Uscita RF 1*Uscita RF DVB-C

Standard EN300744

Modalità FFT 2K/4K/8K

Larghezza di banda 6 milioni, 7 milioni, 8 milioni

Costellazione QPSK, 16QAM, 64QAM

Intervallo di guardia 1/4, 1/8, 1/16, 1/32

Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8

MER ≥42 dB

Frequenza RF 50~960 MHz, passo 1 KHz

Livello di uscita RF -28~ -3dbm, passo 0,1db

Uscita RF 1*Uscita RF DVB-T

Uscita in streaming 1*Uscita ASI tramite 4 interfacce BNC

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Funzione del sistema

Varie

Contatto: Tomleequan Email:

1 MPTS su UDP/RTP, interfaccia Ethernet Base-T 1000M/100M (unicast/multicast)

2 versioni del pannello frontale: Opzione 1: con LCD e tastiera; Opzione 2 senza LCD o tastiera.

Funzionamento LCD/tastiera (opzionale), supporto Web NMS

Aggiornamento software e hardware Ethernet

Dimensioni (L × P × A) 482mm × 455mm × 44mm

Peso approssimativo 4kg

Temperatura 0~45℃(lavoro), -20~80℃(stoccaggio)

Energia CA 100 V-220 V±10%, 50/60 Hz

Consumo

25W

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

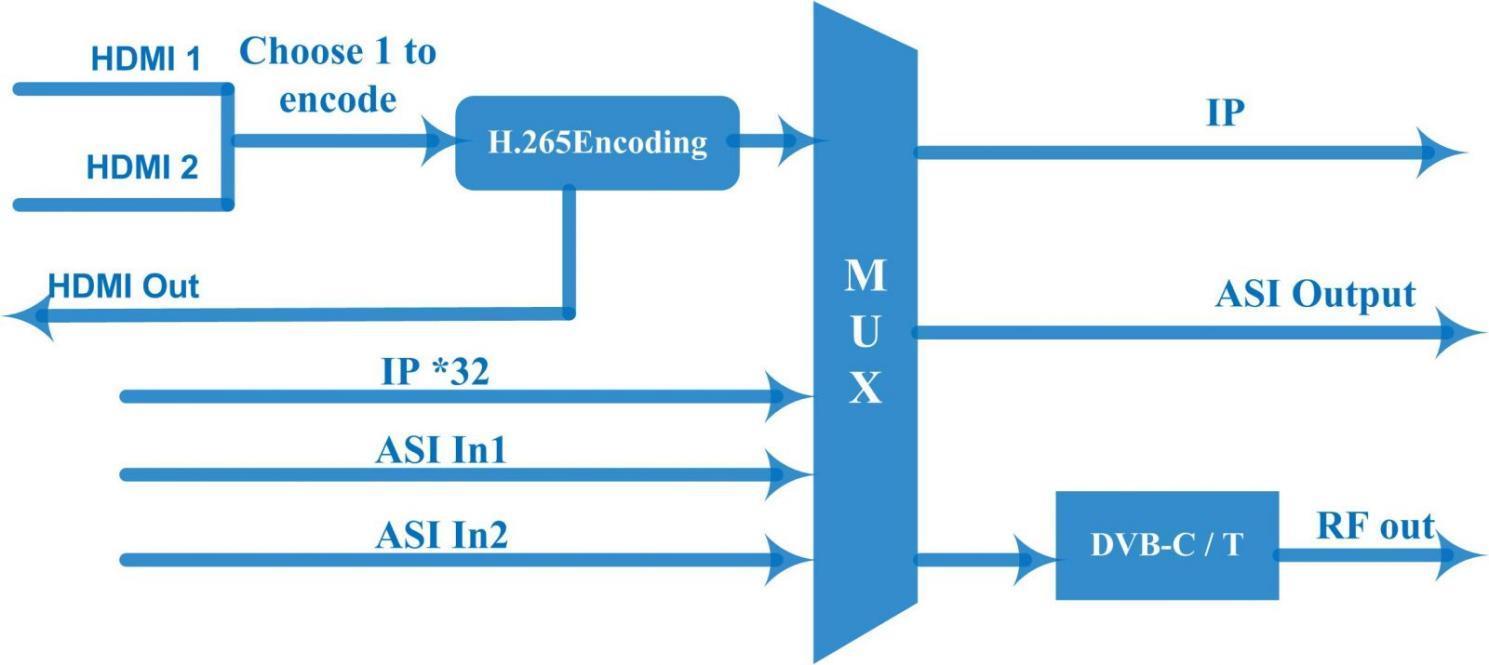

Grafico dei principi

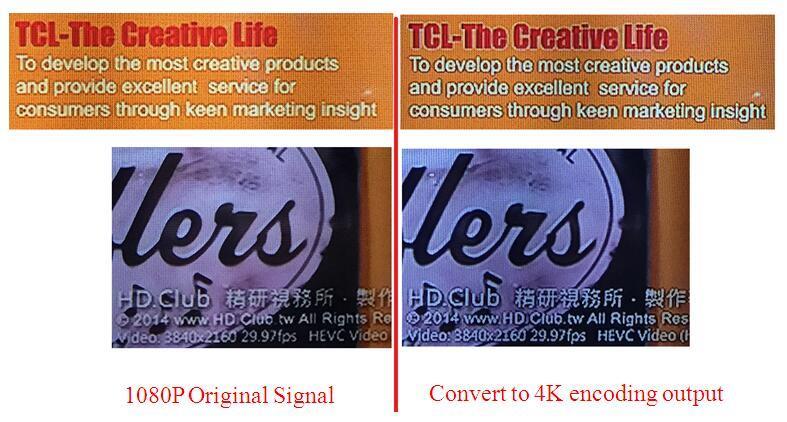

Risoluzione di livello superiore

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Chi siamo

FMUSER è un'azienda specializzata in sistemi di trasmissione televisiva e broadcasting e nell'integrazione di sistemi IPTV per hotel. L'azienda è stata fondata nel 2009 e ha servito oltre 180 paesi in tutto il mondo. Oltre 20.000 stazioni televisive, stazioni radio e clienti alberghieri da diversi.
