Produktübersicht
Kontakt: Tomleequan E-Mail:

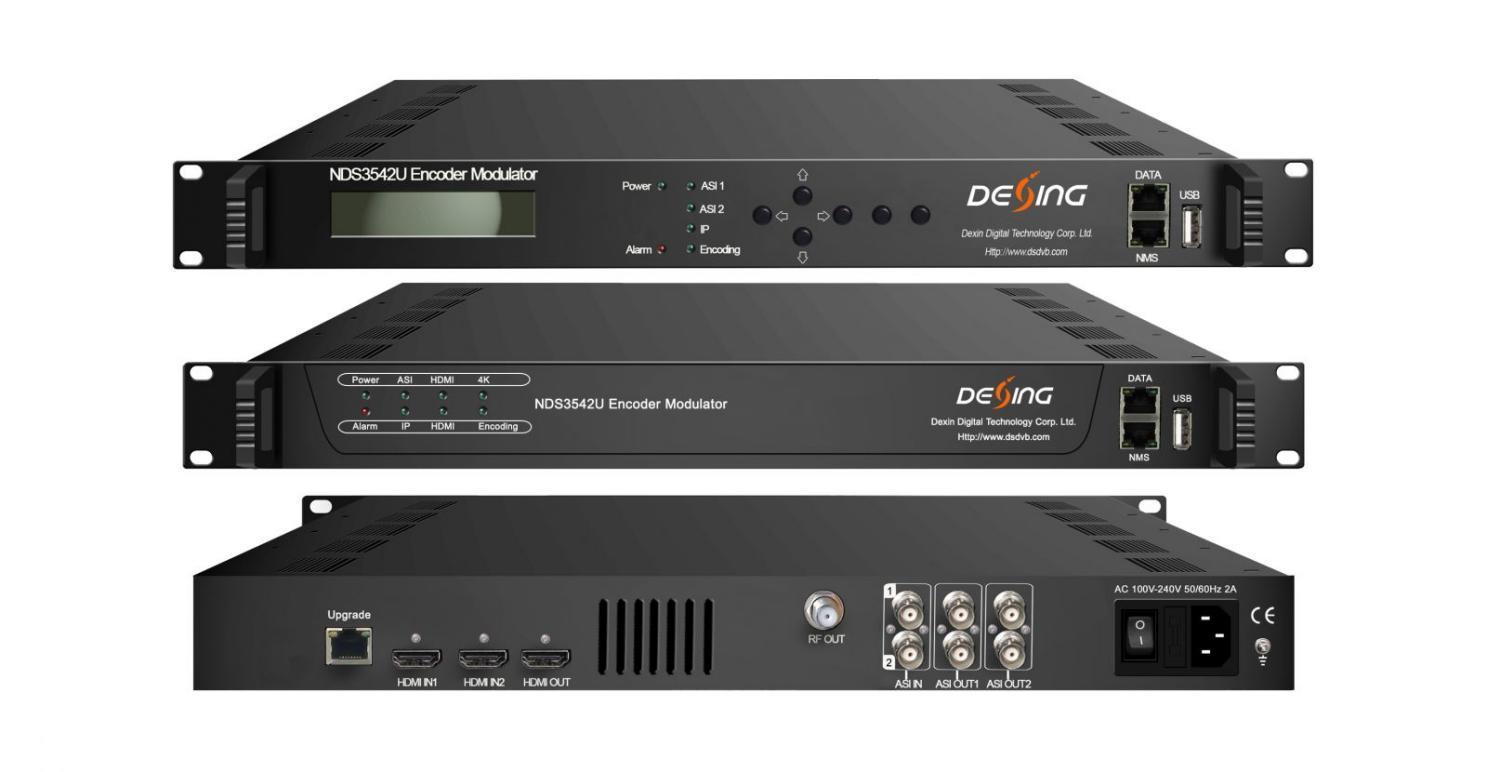

NDS3542U ist ein leistungsstarker 4K-Encoder-Modulator von Dexin. Er integriert Kodierungs- (H.265/HEVC und H.264/AVC), Multiplexing- und Modulationsfunktionen in einem Standard-1U-Gehäuse. Er unterstützt zwei HDMI (2.0)-Kanal-UHD-Signaleingänge (Hot Redundancy) zur Kodierung sowie 2 ASI- und 32 IP-Eingänge für Remux. Um die Übertragungskapazität zu verbessern, kombiniert er 1 DVB-C/T-Trägerausgang mit einem HF-Anschluss. Er ist außerdem mit 4 ASI-Anschlüssen zum Spiegeln des HF-Trägers und einem IP-Anschluss zum Ausgeben von TS in 1* MPTS ausgestattet.
Hauptmerkmale
* Unterstützt 2 HDMI 2.0 (Mux)-Eingänge und 1 HDMI 2.0 (Loop Out)-Ausgang
* Unterstützt HDCP 2.2 und HDCP 1.4
* Unterstützt 2 ASI & 32 IP-Eingänge (MPTS/SPTS) über UDP- und RTP-Protokoll
* Unterstützt bis zu 2160P 60Hz RGB/YCbCr 4:4:4 Eingang
* Unterstützt H.265/HEVC- und H.264/AVC-Videokodierung ( >> Test TS Download)
(Unterstützte Sprachen: 中文, English, ةيبرعلا, ไไไ, , руская, für weitere Sprachen wenden Sie sich bitte an uns…)

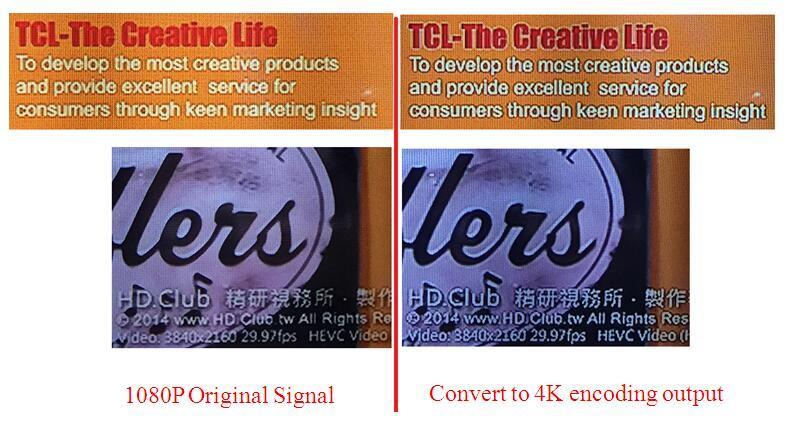

* Unterstützt die Umwandlung der Videoauflösung in ein höheres Niveau (Konvertierung von 1080P und 4K ineinander)
* Unterstützt den CBR-Video-Bitrate-Modus
* Unterstützt MPEG1 Layer 2, LC-AAC Audiokodierung
* Unterstützt PID-Neuzuordnung / genaue PCR-Anpassung / PSI/SI-Bearbeitung und -Einfügen
* Unterstützt IP (1000M/100M) Ausgang 1 MPTS über UDP und RTP; IP Nullpaketfilter
* Unterstützt 1 TS-Ausgang über 4 ASI-Ausgangsports
* 1 * DVB-C/T HF-Ausgang
* Echtzeit-Überwachung der Ausgabe-Bitrate
* Gerät über webbasierten NMS-Port aktualisieren
* Unterstützt LCD-/Tastatur-Bedienung (optional) und Netzwerkverwaltung (Web)
Technische Daten
Eingang
Videoeingang
1×HDMI-Eingang (2.0) mit 2 HDMI-Anschlüssen, HDCP 2.2/1.4
2 ASI-Eingänge, BNC-Schnittstelle
32 IP-Eingabe über UDP- und RTP-Protokoll
Auflösung Farbsättigung
3840×2160_60P,3840×2160_59.94P, 3840×2160_50P,3840×2160_30P, 3840×2160_29.96P,3840×2160_25P, 3840×2160_24P,1920×1080_60P,
RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 (nur 2160P_50/60Hz)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Videokodierung
Audiokodierung
Multiplexen
Kontakt: Tomleequan E-Mail:
1920×1080_59,94P, 1920×1080_50P, 1920×1080_30P, 1920×1080_25P, 1920×1080_24P,
Codierung H.265/HEVC, H.264/AVC
Farbsättigung 4:2:2, 4:2:0
Bitrate 1 Mbit/s bis 23 Mbit/s
Ratenkontrolle CBR
Codierung MPEG-1 Schicht 2, LC-AAC
Abtastrate 48 kHz
Bitrate 64 Kbit/s – 256 Kbit/s pro Kanal
2 ASI-Eingänge gemultiplext mit lokalem 1-Kanal von TS
PID-Neuzuordnung (automatisch oder manuell)
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Standard J.83A, J.83B
MER ≥43 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangspegel -25,0 ~ -1 dbm, 0,1 dB Schritt
Symbolrate 5,0 - 7,0 Msps
J.83A J.83B
Modulator-Sektion
DVB-C
Konstellation 16/32/64/128/ 256 QAM 64/ 256 QAM
Bandbreite 8M 6M
HF-Ausgang 1 * RF DVB-C-Ausgang
Standard EN300744
FFT-Modus 2K/4K/8K
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
Stream-Ausgabe
Systemfunktion
DVB-T
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangspegel -28 ~ -3dbm, 0,1db Schritt
HF-Ausgang 1 * RF DVB-T-Ausgang
1*ASI-Ausgang über 4 BNC-Schnittstellen
1 MPTS über UDP/RTP, 1000M/100M Base-T Ethernet-Schnittstelle (Unicast/Multicast)
2 Frontplattenversionen:
Option 1: mit LCD und Tastatur;
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Verschiedenes
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Option 2 ohne LCD oder Tastatur.
LCD-/Tastatur-Bedienung (optional), Web-NMS-Unterstützung
Ethernet Software- und Hardware-Upgrade
Abmessungen (B x L x H)
482 mm × 455 mm × 44 mm
Ungefähres Gewicht 4 kg
Temperatur
Leistung
0–45 °C (Arbeit), -20–80 °C (Lagerung)
Wechselstrom 100 V – 220 V ± 10 %, 50/60 Hz
Verbrauch 25 W

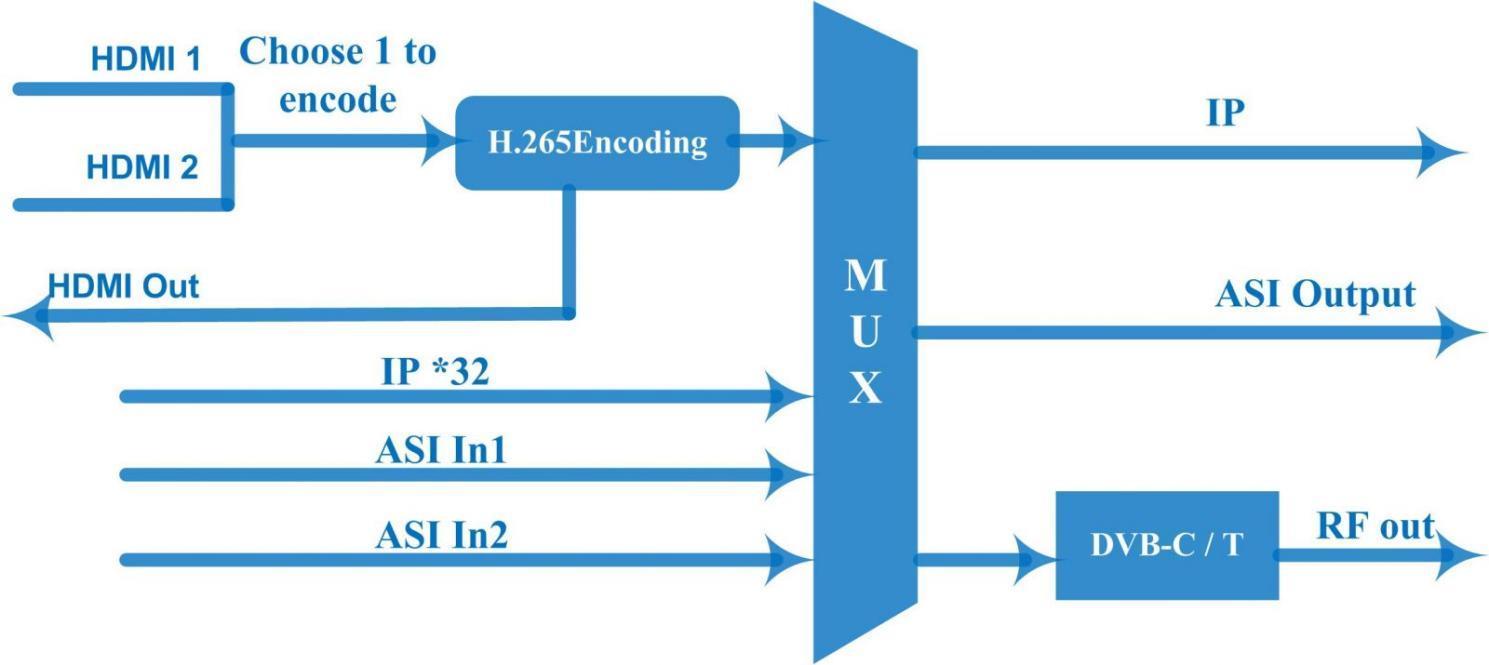

Prinzipdiagramm
Hohe Auflösung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
