NDS3542HB Кодер-модулятор

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

NDS3542HB Кодер-модулятор

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

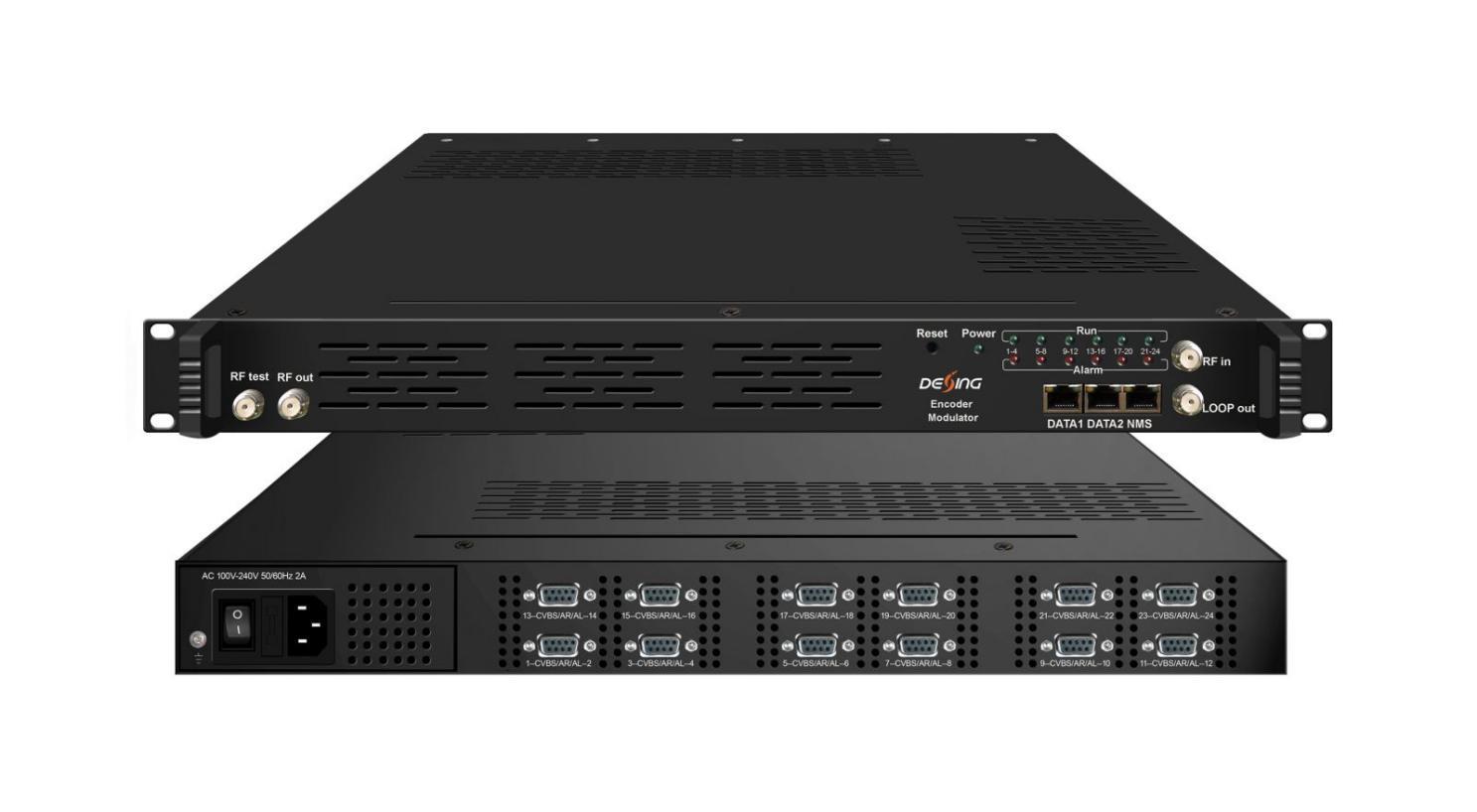

Обзор продукта NDS3542HB SD кодер-модулятор — это профессиональное высокоинтегрированное устройство, которое включает кодирование, мультиплексирование, скремблирование и модуляцию. Он поддерживает 8/12/16/24 входов CVBS, один вход тюнера и 128 входов IP через порты Data1 (GE) и Data2 (FE). Он также поддерживает 4 выхода DVB-C/T RF и 4 выхода MPTS. Это полнофункциональное устройство делает его идеальным для небольшой головной станции CATV, и это разумный выбор для гостиничной телевизионной системы, развлекательной системы в спорт-баре, больнице, квартире…

Основные характеристики * 8/12/16/24 входов A/V с кодировкой MPEG-2, MPEG4 AVC/H.264 * 1 вход тюнера DVB-C/T/(T)/ISDBT/S/S2 (опционально) для повторного мультиплексирования * 128 IP-входов (Data1 и Data2) по протоколам UDP и RTP * Поддержка кодирования звука MPEG1 Layer 2, LC-AAC, HE-AAC * Поддержка 4 выходов MPTS IP (только порт DATA1) по протоколам UDP и RTP * 4 выхода DVB-C или 4 выхода DVB-T RF * Поддержка переназначения PID/точной настройки PCR/редактирования и вставки PSI/SI * Поддержка логотипа, QR-кода, вставки подписей * Управление через веб-управление и простое обновление через веб-сайт

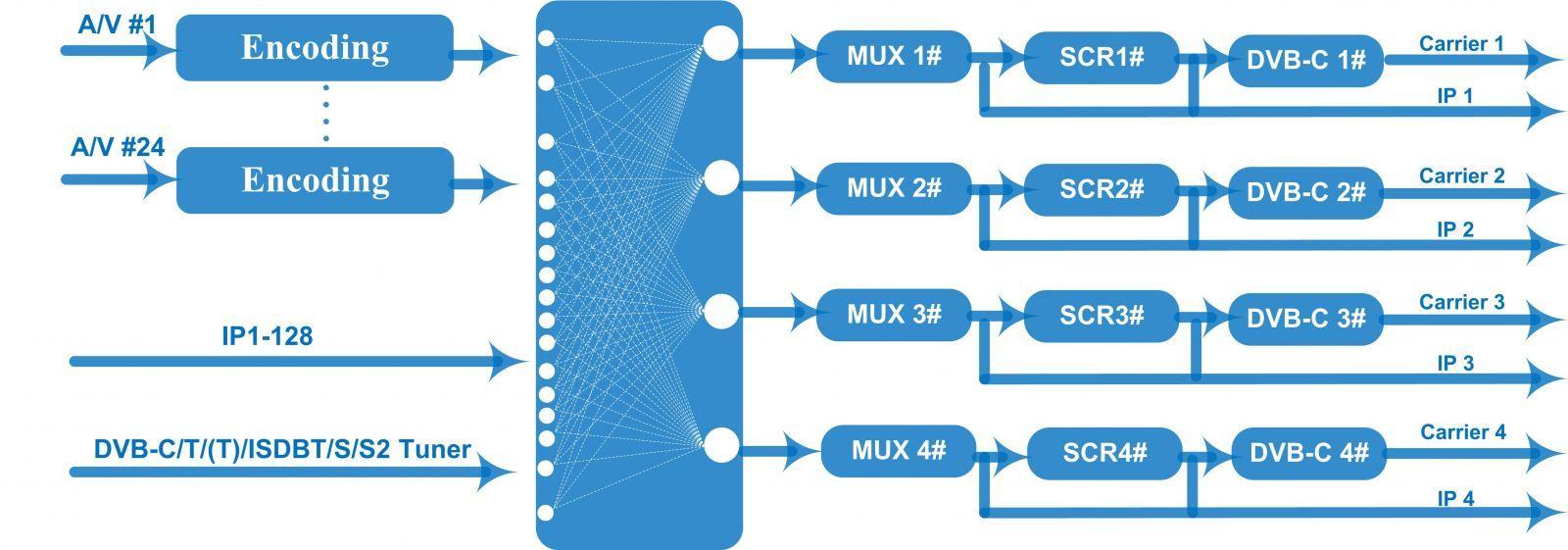

Принципиальная схема

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Выход DVB-C RF

Выход DVB-T RF

Технические характеристики

Вход

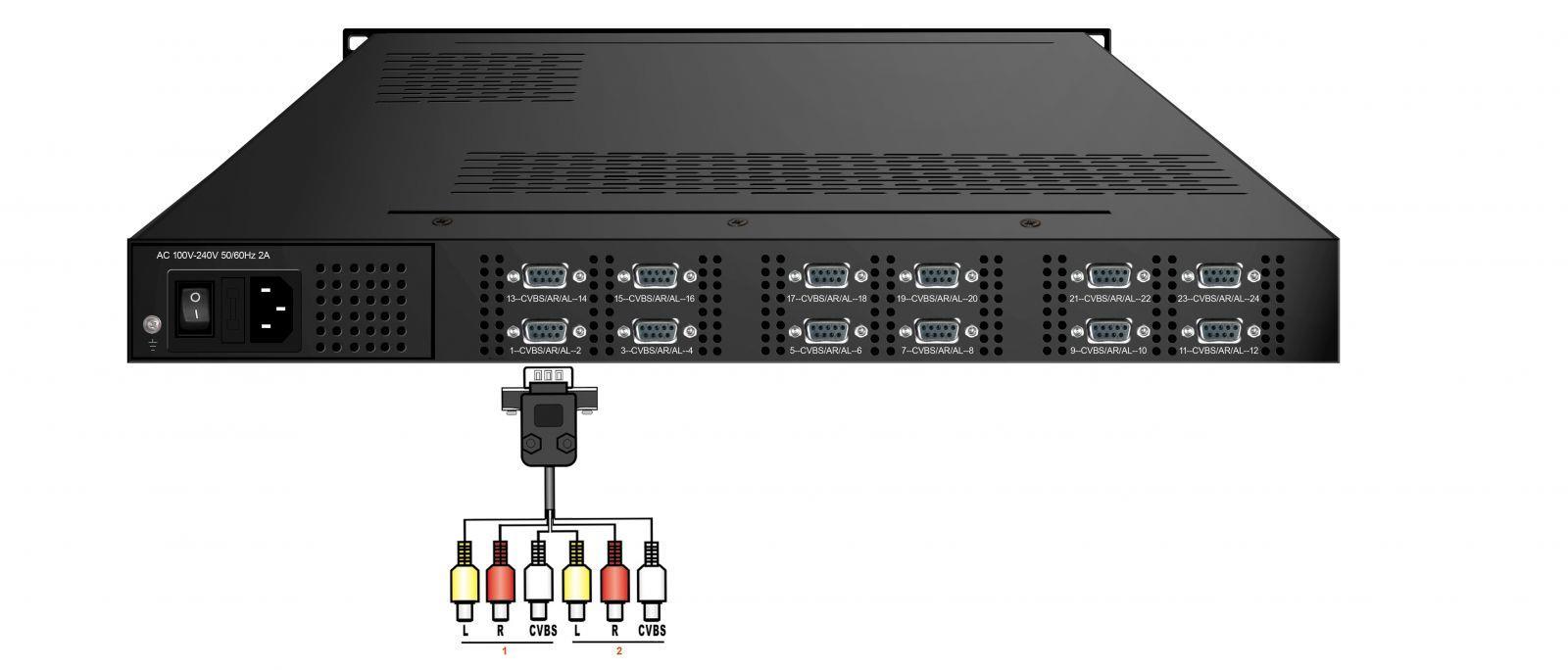

8/12/16/24 входов CVBS, интерфейс RCA, 1 тюнер DVB-C/T/(T)/ISDBT/S/S2 (опционально) для повторного мультиплексирования, интерфейс типа F 128 IP-входов по UDP и RTP через DATA1 и DATA2, RJ45 720*576@50i

720*576/352*288/320*240/320*180/ 176*144/160*120/160*90@50Гц

720*480@60i

720*480/352*288/320*240/320*180/ 176*144/160*120/160*90@60Гц

Разрешение Видео

Кодирование MPEG-2, MPEG4 AVC/H.264 Скорость передачи 0,5~5 Мбит/с данных Контроль скорости CBR/VBR Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Структура Республиканской IPPP, IBPBP, IBBPB, IBBBP партии Расширенная предварительная Деинтерлейсинг, шумоподавление обработка Кодирование MPEG1 Layer 2, LC-AAC, HE-AAC Частота 48КГц дискретизации Аудио Бит на выборку 32-битный Скорость передачи 48Кбит/с~384Кбит/с (каждый канал) данных Максимальный ПИД 128 входов ПИД на канал Перераспределение Переназначение PID (автоматически или Мультиплексирование вручную) Функция Точная настройка ПЦР Автоматически генерировать таблицу PSI/SI Максимальный 4 Скремблирование симулкрипт CA (только для выхода Стандарт EN300 429/МСЭ-Т J.83A/B DVB-C RF) Связь Локальное/удалённое подключение 4*RF DVB-C выхода выход РЧ (комбинированный выход 4 несущих) Стандарт EN300 429/МСЭ-Т J.83A/B МЭР ≥40дБ частота РЧ 50~960 МГц, шаг 1 кГц Уровень выходного -25~-1 дБм, шаг 1 дБм сигнала РЧ Модуляция DVB-C Скорость передачи 5.0Msps~7.0Msps, шаг 1ksps символов Созвездие 16/32/64/128/256QAM Дж.83А Дж.83Б Созвездие 16/32/64/128/256QAM 64/256 КАМ Пропускная 8М 6М способность Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

выход РЧ

4*RF DVB-T выхода (комбинированный выход 4 несущих) EN300744 ≥42 дБ 50~960 МГц, шаг 1 кГц

Стандарт МЭР частота РЧ Уровень выходного -28~ -3 дБм, шаг 0,1 дБм DVB-T сигнала РЧ режим БПФ 2К, Созвездие QPSK, 16QAM, 64QAM Пропускная 6М, 7М, 8М способность Защитный 1/4, 1/8, 1/16, 1/32 интервал ФЭК 1/2, 2/3, 3/4, 5/6, 7/8 Выход RF (интерфейс типа F) 4 выхода IP MPTS по UDP/RTP через Data1 (интерфейс 1000M Base-T Ethernet)

Поток вывода

Управление сетью (WEB)

Системная функция

Обновление программного обеспечения Ethernet Размеры (Ш×Д×В) 482мм×410мм×44мм Приблизительный вес 8 кг 0~45℃(рабочая)；-20~80℃（хранение） Среда

Разнообразный

Переменный ток 110 В ± 10%, 50/60 Гц, переменный ток 220 В ± 10%, 50/60 Гц

Требования к питанию Информация о заказе

8 входов CVBS

NDS3542HB-8

NDS3542B-8

(выход DVB-C

(выход DVB-T

RF )

RF)

√

√

12 входов CVBS

NDS3542HB-12

скремблирования

NDS3542HB-24

√

√ √

√

NDS3542HB-24

(выход DVB-C RF) (выход DVB-T RF) (выход DVB-C RF) (выход DVB-T RF)

24 входа CVBS Функция

NDS3542HB-12

√

√

√

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

О нас FMUSER — компания, специализирующаяся на системах вещания и передачи телевидения, а также на интеграции гостиничных си стем IPTV. Компания была основана в 2009 году и обслуживает бол ее 180 стран по всему миру. Более 20 000 телевизионных станций, радиостанций и клиентов отелей из разных. К о н т а к т : Tomleequan Э л е к т р о н н а я п о ч т а : sales@fmuser.com whatsapp: +8613922702227
