NDS3542D Modulator mit mehreren Eingängen
Gliederung

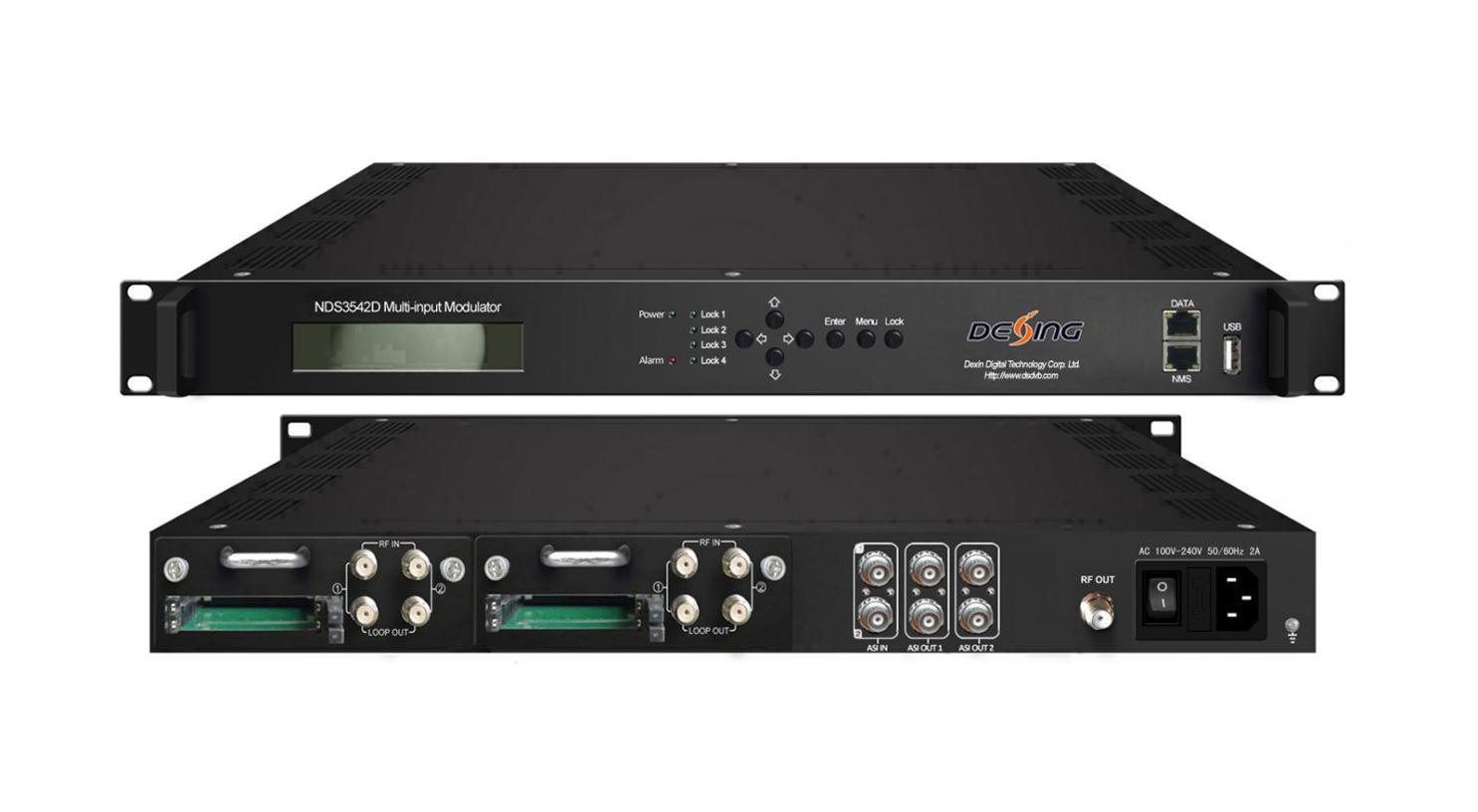

Der Multi-Input-Modulator NDS3542D ist DEXINs All-in-One-Gerät, das Demodulation, Transmux und Modulation in einem Gehäuse integriert, um Signale in HF-Ausgabe umzuwandeln. Es handelt sich um ein 1-HE-Gehäuse, das 4 Tuner-Eingänge zum Empfang von Signalen von Satellit, Kabel oder terrestrisch unterstützt. Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, ist NDS3542D außerdem mit 2 ASI-Eingängen und Ausgängen mit 2 Gruppen separater ASI-Ports und 2 MPTS UDP IP-Ports ausgestattet. Die modulierten Ausgangssignale sind für den Empfang durch Fernseher, STB usw. vorgesehen. Der USB-Anschluss ist für die Aufzeichnung codierter Videos (TS) und deren Speicherung in TS-Dateien auf USB-Sticks oder Festplatten vorgesehen. Anschließend können die TS-Dateien über den USB-Anschluss wiedergegeben werden.
Die vier mitgelieferten CAMs/CIs (optional) und BISS-Module können die von den 4 Tuner-Eingängen eingegebenen Programme entschlüsseln. Das steckbare Strukturdesign erleichtert den Modulwechsel (Demodulator) bei Bedarf erheblich.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Hauptmerkmale
* 4 Tuner (DVB-T/(T)/S/S2/S2X optional) + 2 ASI-Eingänge
* 2 DVB-T RF-Ausgänge + 2 MPTS-Ausgänge über UDP + 2 ASI-Ausgänge als Spiegel von 2 RF (für DVB-T RF-Ausgang)
* 4 DVB-C RF-Ausgänge +4 MPTS-Ausgänge über UDP+2 ASI-Ausgänge als Spiegel von 2 RF (für DVB-C RF-Ausgang) VersionⅠ
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
* 4 DVB-C RF-Ausgänge +8 SPTS-Ausgänge über UDP+2 ASI-Ausgänge als Spiegel von 2 RF (für DVB-C RF-Ausgang) Version Ⅱ
* 4 CAM entschlüsselt mehrere Programme von 4 Tuner-Eingängen (optional)
* Unterstützt BISS-Entschlüsselung

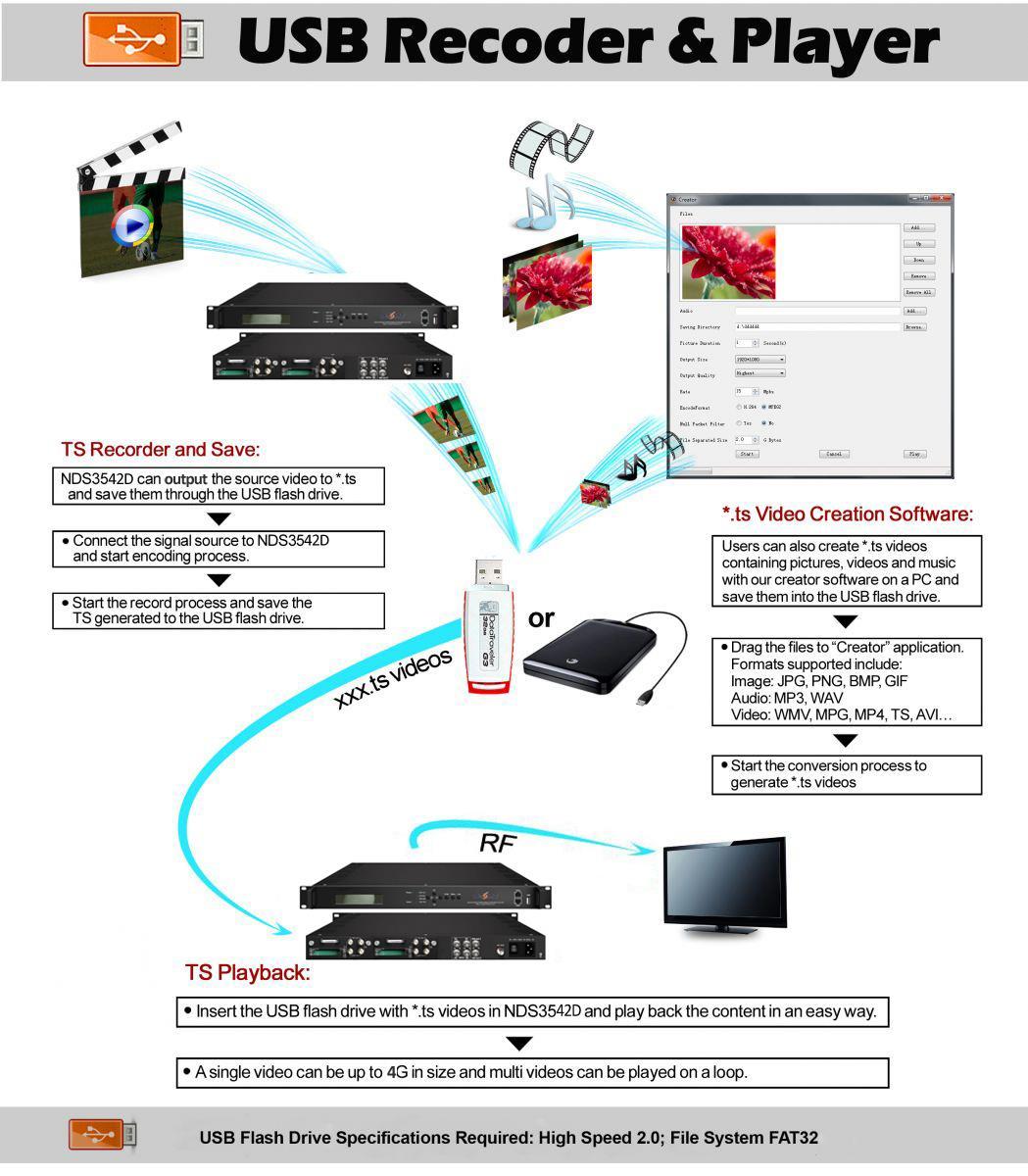

* Aufnahme codierter TS-Dateien und Wiedergabe von TS-Dateien (*.ts) über den USB-Anschluss
* Unterstützt genaue PCR-Anpassung, PSI/SI-Bearbeitung und -Einfügen, PID-Neuzuordnung
* Unterstützt LCD-Display, Tastatur und Web-Management, Updates über Web und USB

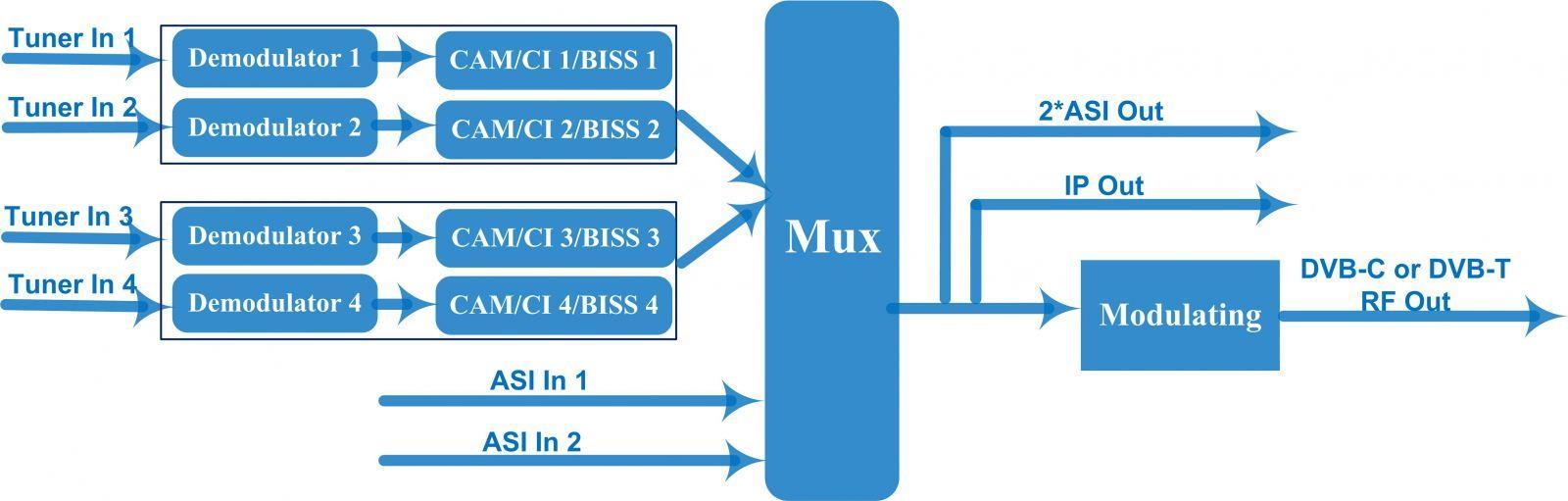

Funktionsprinzip
Technische Daten
Eingang 4 Tuner (DVB-T/(T)/S/S2/S2X optional) und 2 ASI-Eingänge
DVB-T/(T)
DVB-S
Tuner-Sektion
Version 1
DVB-S2
Eingangsfrequenz 30 bis 1000 MHz
Bandbreite 6/7/8M
Eingangsfrequenz 950~2150MHz
Symbolrate 1 bis 45 Msps
Signalstärke -65 bis -25 dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Konstellation QPSK
Maximale
Eingangsbitrate ≤120 Mbit/s
Eingangsfrequenz 950~2150MHz
Symbolrate QPSK 1 bis 45 Msps 8PSK 2 bis 30 Msps
FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK
Maximale
Eingangsbitrate ≤120 Mbit/s
Version 2 (Neu)
DVB-S
Eingangsfrequenz 950~2150MHz
Symbolrate 0,5 bis 45 Msps
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Maximale
Multiplexen
Modulation
Signalstärke
65 25 dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Konstellation QPSK
Maximale
Eingangsbitrate
≤160 Mbit/s
Eingangsfrequenz 950~2150MHz
Symbolrate
DVB-S2
FEC
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
32APSK: 0,5–40 Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK, 16APSK, 32APSK
Maximale
Eingangsbitrate
Eingangsfrequenz
Symbolrate
DVB-S2X
FEC
≤160 Mbit/s
950~2150MHz
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
8APSK/32APSK: 0,5 bis 40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,
1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Konstellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Maximale
Eingangsbitrate
PID-Neuzuordnung
Funktion
DVB-C
≤160 Mbit/s
128pro Eingangskanal
PID-Neuzuordnung (automatisch oder manuell)
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Standard J.83A (DVB-C), J.83B, J.83C
MER ≥40 dB
HF-Frequenz 30 ~ 999 MHz, 1-kHz-Schritt
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
HF-Ausgangspegel
TS-Ausgabe
DVB-T
System
Allgemein
-20 ~ 0 dBm (87 ~ 107 dbµV), 0,1
dB-Schritt
Symbolrate 5,0–9,0 Msps, 1 ksps Schrittweite
HF-Ausgang 4*DVB-C Träger Ausgang J.83A J.83B J.83C
Konstellation 16/32/64/128/256QAM 64/256 QAM 64/256 QAM
Bandbreite 8M 6M 6M
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus 2K, 8K
MER ≥40 dB
HF-Frequenz 30 ~ 999 MHz, 1-kHz-Schritt
HF-Ausgang 2*DVB-T Träger Ausgang
HF-Ausgangspegel -20 ~ 0 dBm (87 ~ 107 dbµV), 0,1 dB-Schritt
2 ASI-Ausgänge als Spiegel von 2 HF-Trägern (BNC-Typ)
2 MPTS über UDP-Ausgang (RJ45, 100/1000M Selbstanpassung) (für DVB-T
RF-Ausgang)
4 MPTS über UDP-Ausgang (RJ45, 100/1000M Selbstanpassung) (für DVB-C
RF-Ausgang) VersionⅠ
8 SPTS über UDP-Ausgang (RJ45, 100/1000M Selbstanpassung) (für DVB-C
RF-Ausgang) Version Ⅱ
Lokale
Schnittstelle LCD + Bedientasten
Fernverwaltung Web-NMS
Sprache Englisch und Chinesisch
Aktualisierung Web und USB
Dimension 482 mm × 300 mm × 44,5 mm (B x T x H)
Gewicht 3,7 kg
Temperatur 0–45 °C (Betrieb); -20–80 °C (Lagerung)
Leistung
Wechselstrom 100 V ± 1050/60 Hz; Wechselstrom 220 V ± 10 %, 50/60 Hz
Verbrauch 25 W
